公布日：2024.06.25

申請日：2023.10.29

分類號：C02F1/24(2023.01)I

摘要

本發明公開了一種船用生活污水氣浮處理裝置，包括進水口、攪拌裝置、氣浮罐、攪拌槳葉、溶氣釋放混合器、隔板、收集裝置和出水口，進水口設置于氣浮罐一側頂部，出水口設置于氣浮罐另一側底部，攪拌裝置與氣浮罐上部固定連接，攪拌裝置通過傳動桿連接至攪拌槳葉，攪拌槳葉在氣浮罐內轉動，溶氣釋放混合器設置于攪拌槳葉下端，隔板設置于氣浮罐內近出水口一側，隔板與氣浮罐底部設置有空隙，收集裝置設置于氣浮罐對應進水口的另一側，還公開了一種船用生活污水氣浮處理方法，本發明將溶氣釋放混合器集成于氣浮罐內部，實現了整體工藝集成，降低了原有設備的占地空間，將工藝流程設備進行縮小精進，降低了設備成本。

權利要求書

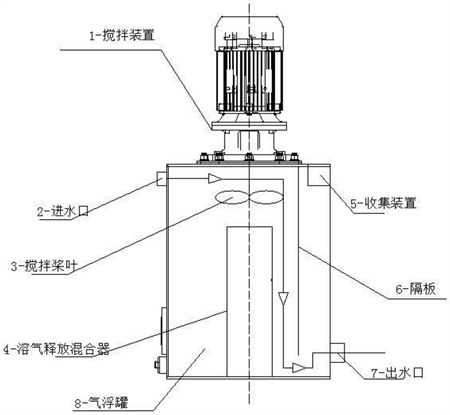

1.一種船用生活污水氣浮處理裝置，其特征在于，包括進水口(2)、攪拌裝置(1)、氣浮罐(8)、攪拌槳葉(3)、溶氣釋放混合器(4)、隔板(6)、收集裝置(5)和出水口(7)，所述進水口(2)設置于氣浮罐(8)一側頂部，所述出水口(7)設置于氣浮罐(8)另一側底部，所述攪拌裝置(1)與氣浮罐(8)上部固定連接，所述攪拌裝置(1)通過傳動桿連接至攪拌槳葉(3)，所述攪拌槳葉(3)在氣浮罐(8)內轉動，所述溶氣釋放混合器(4)設置于攪拌槳葉(3)下端，所述隔板(6)設置于氣浮罐(8)內近出水口(7)一側，所述隔板(6)與氣浮罐(8)底部設置有空隙，所述收集裝置(5)設置于氣浮罐(8)對應進水口(2)的另一側。

2.根據權利要求1所述的一種船用生活污水氣浮處理裝置，其特征在于，污水通過水氣雙用泵進入進水口(2)。

3.根據權利要求1所述的一種船用生活污水氣浮處理裝置，其特征在于，所述攪拌裝置(1)為電機，通過法蘭與氣浮罐(8)上部固定連接。

4.根據權利要求1所述的一種船用生活污水氣浮處理裝置，其特征在于，所述收集裝置(5)為浮渣槽。

5.根據權利要求1所述的一種船用生活污水氣浮處理裝置，其特征在于，所述攪拌裝置(1)和溶氣釋放混合器(4)與電源電性連接。

6.一種船用生活污水氣浮處理方法，其特征在于，包括以下步驟：S1：污水注入：污水通過水氣雙用泵進入進水口(2)，將污水和空氣注入氣浮罐(8)；S2：污水處理：污水進入氣浮罐(8)后，溶氣釋放混合器(4)吸收污水中的空氣，并生成大量氣泡，污水經溶氣釋放混合器(4)在減壓閥和攪拌槳葉(3)的作用下，輸送至隔板(6)在氣浮罐(8)內一側形成的氣浮池，污水中生成的大量氣泡黏附污水中的懸浮物逸出水面，在水面上形成浮渣；S3：浮渣處理：氣泡黏附污水中的懸浮物逸出水面，在水面上形成浮渣后，浮渣經管道排出；S4：污水排出：污水經過處理后，經氣浮罐(8)下方的排水口排出。

發明內容

本發明的目的在于提供一種船用生活污水氣浮處理裝置及方法，以解決現有技術中的問題。

一種船用生活污水氣浮處理裝置，包括進水口、攪拌裝置、氣浮罐、攪拌槳葉、溶氣釋放混合器、隔板、收集裝置和出水口，

所述進水口設置于氣浮罐一側頂部，所述出水口設置于氣浮罐另一側底部，

所述攪拌裝置與氣浮罐上部固定連接，

所述攪拌裝置通過傳動桿連接至攪拌槳葉，

所述攪拌槳葉在氣浮罐內轉動，

所述溶氣釋放混合器設置于攪拌槳葉下端，

所述隔板設置于氣浮罐內近出水口一側，

所述隔板與氣浮罐底部設置有空隙，

所述收集裝置設置于氣浮罐對應進水口的另一側。

作為上述技術方案的進一步改進，污水通過水氣雙用泵進入進水口。

作為上述技術方案的進一步改進，所述攪拌裝置為電機，通過法蘭與氣浮罐上部固定連接。

作為上述技術方案的進一步改進，所述收集裝置為浮渣槽。

作為上述技術方案的進一步改進，所述攪拌裝置和溶氣釋放混合器與電源電性連接。

本發明還公開了一種船用生活污水氣浮處理方法，包括以下步驟：

S1：污水注入：污水通過水氣雙用泵進入進水口，將污水和空氣注入氣浮罐；

S2：污水處理：污水進入氣浮罐后，溶氣釋放混合器吸收污水中的空氣，并生成大量氣泡，污水經溶氣釋放混合器在減壓閥和攪拌槳葉的作用下，輸送至隔板在氣浮罐內一側形成的氣浮池，污水中生成的大量氣泡黏附污水中的懸浮物逸出水面，在水面上形成浮渣；

S3：浮渣處理：氣泡黏附污水中的懸浮物逸出水面，在水面上形成浮渣后，浮渣經管道排出；

S4：污水排出：污水經過處理后，經氣浮罐下方的排水口排出。

與現有技術相比，本發明的有益效果為：

本發明在結構上簡單合理，通過將溶氣釋放混合器集成于氣浮罐內部，實現了整體工藝集成，降低了原有設備的占地空間，將工藝流程設備進行縮小精進，降低了設備成本。

（發明人：李書恒;胡孫;張永良;陳紀賽）
