公布日：2023.12.05

申請日：2023.09.18

分類號：C02F1/461(2023.01)I;C02F1/44(2023.01)I;C02F1/48(2023.01)I;B01F27/84(2022.01)I;B01F27/85(2022.01)I

摘要

本發明公開了一種用于廢水凈化的膜分離與電催化耦合裝置，涉及廢水凈化技術領域。包括廢水凈化箱、分離箱和電解催化箱，所述廢水凈化箱的內部上方安裝有分離箱，所述分離箱內底部上方通過鉸鏈座安裝有水平板，所述收集箱的右側開設有進料口，所述分離箱的右側安裝有第一連接管，所述廢水凈化箱的左側安裝有驅動電機，所述電解催化箱的下方設置有分離膜。該用于廢水凈化的膜分離與電催化耦合裝置設置有電解催化箱和電催化極板，電解催化箱內的電催化極板對廢水進行電催化氧化，將廢水中的有機物氧化后形成水和二氧化碳，從而實現對有機物的分解，降低對分離膜的污染，提高裝置運行穩定性和處理效果。

權利要求書

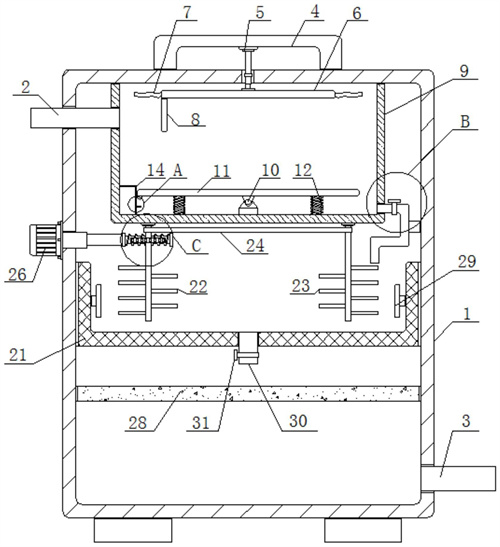

1.一種用于廢水凈化的膜分離與電催化耦合裝置，包括廢水凈化箱（1）、分離箱（9）和電解催化箱（21），其特征在于：所述廢水凈化箱（1）的內部上方安裝有分離箱（9），且分離箱（9）的內部設置有電磁板（6），而且電磁板（6）的左右兩側對稱安裝有擾流板（7），所述分離箱（9）內底部上方通過鉸鏈座（10）安裝有水平板（11），且水平板（11）的左側下方安裝有活動塊（13），而且水平板（11）的左側設置有收集箱（14），所述收集箱（14）的右側開設有進料口（15），且進料口（15）的上下兩端開設有活動槽（16），而且活動槽（16）的內部設置有密封板（17），所述分離箱（9）的右側安裝有第一連接管（19），且分離箱（9）的下方設置有電解催化箱（21），而且電解催化箱（21）的內部設置有第一攪拌機構（22）和第二攪拌機構（23），所述廢水凈化箱（1）的左側安裝有驅動電機（26），且驅動電機（26）的右側通過輸出軸安裝有蝸桿（27），而且蝸桿（27）的正表面設置有渦輪（25），所述電解催化箱（21）的下方設置有分離膜（28）；所述電磁板（6）的左側下方安裝有矩形板（8），且電磁板（6）的上端連接有電動伸縮桿（5），電動伸縮桿（5）貫穿于廢水凈化箱（1）的上表面，而且電動伸縮桿（5）的上端固定于安裝架（4）的下表面，安裝架（4）固定于廢水凈化箱（1）的上表面；所述水平板（11）與分離箱（9）的底面之間通過第一伸縮彈簧（12）相連接，第一伸縮彈簧（12）設置有兩個，且第一伸縮彈簧（12）沿鉸鏈座（10）相互對稱，而且矩形板（8）位于水平板（11）的左側上方，水平板（11）的上表面呈光滑結構設計。

2.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述廢水凈化箱（1）的左側上方和右側下方分別安裝有進水管（2）和出水管（3），且進水管（2）與分離箱（9）的內部相聯通，分離箱（9）上設置有取料箱門。

3.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述密封板（17）位于進料口（15）和活動槽（16）內，且密封板（17）與活動槽（16）之間構成滑動結構，密封板（17）呈“L”型結構設計，而且密封板（17）的右側位置位于活動塊（13）的下方，密封板（17）的底部通過第二伸縮彈簧（18）與活動槽（16）底部相連接。

4.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述第一連接管（19）上安裝有第一控制閥（20），且第一連接管（19）的下端位于電解催化箱（21）的上方。

5.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述第一攪拌機構（22）和第二攪拌機構（23）均通過軸承座固定于分離箱（9）的下表面，且第一攪拌機構（22）和第二攪拌機構（23）的軸之間通過連接皮帶（24）相連接。

6.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述渦輪（25）固定于第一攪拌機構（22）軸上，且渦輪（25）與蝸桿（27）之間相互嚙合。

7.根據權利要求1所述的用于廢水凈化的膜分離與電催化耦合裝置，其特征在于：所述分離膜（28）與電解催化箱（21）的底面相互平行，且電解催化箱（21）的內部安裝有電催化極板（29），電解催化箱（21）的下方安裝有第二連接管（30），第二連接管（30）上安裝有第二控制閥（31）。

發明內容

本發明的目的在于提供一種用于廢水凈化的膜分離與電催化耦合裝置，以解決上述背景技術提出的目前市場上現有的廢水凈化裝置直接通過濾芯對廢水進行過濾，過濾效率較低，同時廢水中的雜質和污染物直接過濾在濾芯上，從而加速了對濾芯的污染，提高了對濾芯的更換頻率，降低了濾芯的使用壽命的問題。

為實現上述目的，本發明提供如下技術方案：一種用于廢水凈化的膜分離與電催化耦合裝置，包括廢水凈化箱、分離箱和電解催化箱，所述廢水凈化箱的內部上方安裝有分離箱，且分離箱的內部設置有電磁板，而且電磁板的左右兩側對稱安裝有擾流板，所述分離箱內底部上方通過鉸鏈座安裝有水平板，且水平板的左側下方安裝有活動塊，而且水平板的左側設置有收集箱，所述收集箱的右側開設有進料口，且進料口的上下兩端開設有活動槽，而且活動槽的內部設置有密封板，所述分離箱的右側安裝有第一連接管，且分離箱的下方設置有電解催化箱，而且電解催化箱的內部設置有第一攪拌機構和第二攪拌機構，所述廢水凈化箱的左側安裝有驅動電機，且驅動電機的右側通過輸出軸安裝有蝸桿，而且蝸桿的正表面設置有渦輪，所述電解催化箱的下方設置有分離膜。

優選的，所述廢水凈化箱的左側上方和右側下方分別安裝有進水管和出水管，且進水管與分離箱的內部相聯通，分離箱上設置有取料箱門。

采用上述結構設計，將進水管與廢水相聯通，廢水通過進水管進入至分離箱內對金屬進行分離，而后經過廢水凈化箱的凈化后通過出水管排出。

優選的，所述電磁板的左側下方安裝有矩形板，且電磁板的上端連接有電動伸縮桿，電動伸縮桿貫穿于廢水凈化箱的上表面，而且電動伸縮桿的上端固定于安裝架的下表面，安裝架固定于廢水凈化箱的上表面。

采用上述結構設計，啟動電動伸縮桿，電動伸縮桿可帶動電磁板上下移動，電磁板帶動擾流板上下移動，不僅可攪動分離箱中的廢水，還可使得廢水中的金屬物質吸附在電磁板的下表面，從而可使廢水中的金屬雜質進行分離。

優選的，所述水平板與分離箱的底面之間通過第一伸縮彈簧相連接，第一伸縮彈簧設置有兩個，且第一伸縮彈簧沿鉸鏈座相互對稱，而且矩形板位于水平板的左側上方，水平板的上表面呈光滑結構設計。

采用上述結構設計，第一伸縮彈簧對水平板起到支撐的作用，當電磁板向下移動至電磁板下方的矩形板推動水平板沿鉸鏈座轉動，將電磁板斷電，電磁板下表面的金屬顆粒可落入水平板上，并順著水平板向下滑落。

優選的，所述密封板位于進料口和活動槽內，且密封板與活動槽之間構成滑動結構，密封板呈“L”型結構設計，而且密封板的右側位置位于活動塊的下方，密封板的底部通過第二伸縮彈簧與活動槽底部相連接。

采用上述結構設計，水平板沿鉸鏈座轉動的同時，水平板下方的活動塊向下移動，而后活動塊帶動密封板沿著活動槽向下移動，使水平板上的金屬顆�？赏ㄟ^收集箱上的進料口進入至收集箱內，從而完成對金屬顆粒的收集，水平板復位水平時，活動塊遠離密封板，密封板在第二伸縮彈簧回彈力的作用下復位，完成對進料口位置的密封。

優選的，所述第一連接管上安裝有第一控制閥，且第一連接管的下端位于電解催化箱的上方。

采用上述結構設計，打開第一控制閥，通過分離箱分離后的廢水通過第一連接管輸送至電解催化箱內進行電催化。

優選的，所述第一攪拌機構和第二攪拌機構均通過軸承座固定于分離箱的下表面，且第一攪拌機構和第二攪拌機構的軸之間通過連接皮帶相連接。

采用上述結構設計，第一攪拌機構受力轉動時，通過連接皮帶帶動第二攪拌機構轉動，從而使得第一攪拌機構和第二攪拌機構對電解催化箱內的廢水進行攪拌，提高了電催化極板對廢水的電催化氧化氧化效率。

優選的，所述渦輪固定于第一攪拌機構軸上，且渦輪與蝸桿之間相互嚙合。

采用上述結構設計，啟動驅動電機，驅動電機通過輸出軸帶動蝸桿，而后蝸桿帶動渦輪旋轉，渦輪帶動第一攪拌機構進行旋轉。

優選的，所述分離膜與電解催化箱的底面相互平行，且電解催化箱的內部安裝有電催化極板，電解催化箱的下方安裝有第二連接管，第二連接管上安裝有第二控制閥。

采用上述結構設計，電解催化箱內的電催化極板對廢水進行電催化氧化，將廢水中的有機物氧化后形成水和二氧化碳，從而實現對有機物的分解，降低對分離膜的污染，提高裝置運行穩定性和處理效果，打開第二控制閥，降解后的廢水通過第二連接管流入至分離膜上進行再次過濾，過濾后通過出水管排出。

與現有技術相比，本發明的有益效果是：該用于廢水凈化的膜分離與電催化耦合裝置：

1、設置有電磁板，啟動電動伸縮桿，電動伸縮桿可帶動電磁板上下移動，電磁板帶動擾流板上下移動，不僅可攪動分離箱中的廢水，還可使得廢水中的金屬物質吸附在電磁板的下表面，從而可使廢水中的金屬雜質進行分離；

2、設置有渦輪和蝸桿，啟動驅動電機，驅動電機通過輸出軸帶動蝸桿，而后蝸桿帶動渦輪旋轉，渦輪帶動第一攪拌機構進行旋轉，第一攪拌機構受力轉動時，通過連接皮帶帶動第二攪拌機構轉動，從而使得第一攪拌機構和第二攪拌機構對電解催化箱內的廢水進行攪拌，提高了電催化極板對廢水的電催化氧化氧化效率；

3、設置有電解催化箱和電催化極板，電解催化箱內的電催化極板對廢水進行電催化氧化，將廢水中的有機物氧化后形成水和二氧化碳，從而實現對有機物的分解，降低對分離膜的污染，提高裝置運行穩定性和處理效果。

（發明人：陳朋利;李杰;吳海鎖;吳偉;李嘉竹）
