公布日：2023.12.05

申請日：2023.07.21

分類號：C02F1/04(2023.01)I

摘要

本發明提供一種工業廢水高效處理用一體式MVR蒸發裝置及方法，涉及蒸發器領域。該工業廢水高效處理用一體式MVR蒸發裝置，包括蒸發罐機構，用于對工業廢水進行蒸發，旋轉壓縮機，用于通過機械壓縮，將低壓蒸汽壓縮成高壓蒸汽，驅動組件，用于使用由旋轉壓縮機壓縮成的高壓蒸汽為動力源驅動攪拌組件對內罐體內廢水進行攪拌。通過對廢水進行蒸發，旋轉壓縮機進行機械壓縮，形成高溫高壓蒸汽，隨即驅動組件通過轉換機械能將蒸汽能量轉化為攪拌能量，對廢水進行攪拌，提高蒸發效率，且通過設置的熱交換機構進一步的通過高溫蒸汽對廢水進行加熱，提高廢水蒸發處理的效率，同時實現了能量的循環利用，降低了能量的浪費，提高了能源效益。

權利要求書

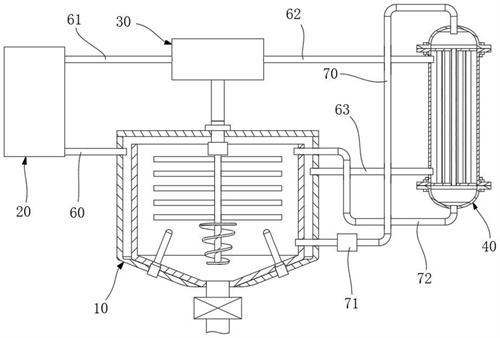

1.一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，包括：蒸發罐機構(10)，用于蒸發工業廢水；所述蒸發罐機構(10)包括內罐體(11)和外罐體(12)，所述外罐體(12)設置在所述內罐體(11)外側，所述內罐體(11)和所述外罐體(12)之間形成加熱腔(13)，所述外罐體(12)頂端固定連接有頂蓋板(16)，所述內罐體(11)內腔與所述加熱腔(13)連通，所述內罐體(11)內腔底側設置有多個電加熱裝置(14)；旋轉壓縮機(20)，用于通過機械壓縮，將低壓蒸汽壓縮成高壓蒸汽；所述旋轉壓縮機(20)的進口通過第一蒸汽循環管(60)連接在所述加熱腔(13)一側；驅動組件(30)，用于使用由所述旋轉壓縮機(20)壓縮成的高壓蒸汽為動力源驅動攪拌組件(50)對所述內罐體(11)內的廢水進行攪拌，所述驅動組件(30)的進口通過第二蒸汽循環管(61)連接在所述旋轉壓縮機(20)出口；熱交換機構(40)，用于使用由所述驅動組件(30)出口通入的高壓蒸汽對內罐體(11)內廢水進行加熱；攪拌組件(50)，用于對所述內罐體(11)內的廢水進行攪拌，提高廢水蒸發處理的效率；其中，所述熱交換機構(40)氣體進口通過第三蒸汽循環管(62)連接在所述驅動組件(30)的出口，所述熱交換機構(40)的氣體出口通過第四蒸汽循環管(63)連接在所述加熱腔(13)內，所述熱交換機構(40)的液體進口通過第一廢水通管(70)以及水泵(71)連接在內罐體(11)內腔底側，所述熱交換機構(40)的液體出口連接在所述內罐體(11)內腔上側。

2.根據權利要求1所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，所述蒸發罐機構(10)底側連接有排料管(15)，所述排料管(15)上設置有排料閥(151)。

3.根據權利要求1所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，所述驅動組件(30)包括安裝殼(31)，所述安裝殼(31)內側轉動連接有轉動盤(32)，所述轉動盤(32)外壁固定連接有多個風輪片(33)，所述第二蒸汽循環管(61)連接在所述安裝殼(31)一側，所述第三蒸汽循環管(62)連接在所述安裝殼(31)一側，所述轉動盤(32)的底端中部固定連接有連接軸(34)，所述連接軸(34)連接在所述攪拌組件(50)一側。

4.根據權利要求1所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，所述熱交換機構(40)包括筒體(41)，所述筒體(41)兩端均固定連接有端封板(42)，所述筒體(41)兩端均設置有端蓋罩(43)，所述端蓋罩(43)與所述端封板(42)之間設置有腔體，兩個所述端封板(42)之間固定連接有多個通料管(44)，多個所述通料管(44)的端部均延伸至所述腔體內，所述第一廢水通管(70)一端連接在一個所述腔體內，所述第二廢水通管(72)一端連接在另一個所述腔體內。

5.根據權利要求1所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，兩個所述端封板(42)均通過多個螺栓緊固組件(45)固定連接在筒體(41)兩端。

6.根據權利要求1所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，所述攪拌組件(50)包括聯軸器(51)，所述聯軸器(51)一端連接在連接軸(34)底端，所述聯軸器(51)另一端固定連接有轉軸(52)，所述轉軸(52)轉動連接在所述頂蓋板(16)中部，所述轉軸(52)外壁固定連接有多個攪拌桿(53)，所述攪拌桿(53)設置在所述內罐體(11)內腔。

7.根據權利要求6所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，所述轉軸(52)外壁底側固定連接有螺旋攪拌葉片(54)。

8.一種工業廢水高效處理方法，使用如權利要求1-7任一項所述的一種工業廢水高效處理用一體式MVR蒸發裝置，其特征在于，包括以下步驟：S1、通過進水管將工業廢水通入內罐體(11)內腔，隨后通過開啟電加熱裝置(14)對內罐體(11)內腔中的廢水進行加熱蒸發；S2、所述廢水加熱蒸發的蒸汽進入到加熱腔(13)內，隨即旋轉壓縮機(20)通過第一蒸汽循環管(60)吸入加熱腔(13)內的低壓蒸汽，通過機械壓縮將低壓蒸汽壓縮成高壓蒸汽；S3、旋轉壓縮機(20)通過第二蒸汽循環管(61)將所述高壓蒸汽通入到驅動組件(30)中，所述高壓蒸汽通入時，作用多個風輪片(33)進而帶動轉動盤(32)轉動，從而通過連接軸(34)帶動設置于內罐體(11)內的攪拌組件(50)轉動以對所述內罐體(11)內腔中的廢水進行攪拌；S4、驅動組件(30)通過第三蒸汽循環管(62)使所述高壓蒸汽通入到熱交換機構(40)內；同時水泵(71)通過第一廢水通管(70)將所述內罐體(11)內腔中的廢水通過上部腔體進入到通料管(44)內；位于所述熱交換機構(40)內的高壓蒸汽與所述通料管(44)內廢水進行熱交換，以對所述通料管(44)內的廢水進行加熱；S5、經加熱后的廢水通過第二廢水通管(72)回流至內所述罐體(11)內，所述熱交換機構(40)內的高壓蒸汽通過第四蒸汽循環管(63)回流至所述加熱腔(13)內。

發明內容

針對現有技術的不足，本說明書實施例提供了一種工業廢水高效處理用一體式MVR蒸發裝置及方法，解決了現有的高效MVR蒸發器使用中對熱量的利用效率較低，造成大量熱量的流失，造成能源浪費，能源效益較低的問題。

為實現以上目的，本說明書實施例通過以下技術方案予以實現：

一種工業廢水高效處理用一體式MVR蒸發裝置，包括：

蒸發罐機構，用于對工業廢水進行蒸發，其包括內罐體和外罐體，所述外罐體設置在內罐體外側，所述內罐體和外罐體之間形成加熱腔，所述外罐體頂端固定連接有頂蓋板，所述內罐體內腔與加熱腔連通，所述內罐體內腔底側設置有多個電加熱裝置；

旋轉壓縮機，用于通過機械壓縮，將低壓蒸汽壓縮成高壓蒸汽，其進口通過第一蒸汽循環管連接在加熱腔一側；

驅動組件，用于使用由旋轉壓縮機壓縮成的高壓蒸汽為動力源驅動攪拌組件對內罐體內廢水進行攪拌，其進口通過第二蒸汽循環管連接在旋轉壓縮機出口；

熱交換機構，用于使用由驅動組件出口通入的高壓蒸汽對內罐體內廢水進行加熱；

攪拌組件，用于對內罐體內廢水進行攪拌，提高廢水蒸發處理的效率；

其中，所述熱交換機構氣體進口通過第三蒸汽循環管連接在驅動組件出口，所述熱交換機構氣體出口通過第四蒸汽循環管連接在加熱腔內，所述熱交換機構液體進口通過第一廢水通管以及水泵連接在內罐體內腔底側，所述熱交換機構液體出口通過水泵連接在內罐體內腔上側。

優選的，所述蒸發罐機構底側連接有排料管，所述排料管上設置有排料閥。

優選的，所述驅動組件包括安裝殼，所述安裝殼內側轉動連接有轉動盤，所述轉動盤外壁固定連接有多個風輪片，所述第二蒸汽循環管連接在安裝殼一側，所述第三蒸汽循環管連接在安裝殼與第二蒸汽循環管對分一側，所述轉動盤底端中部固定連接有連接軸，所述連接軸連接在攪拌組件一側。

優選的，所述熱交換機構包括筒體，所述筒體兩端均固定連接有端封板，所述筒體兩端均設置有端蓋罩，所述端蓋罩與端封板之間設置有腔體，兩個所述端封板之間固定連接有多個通料管，多個所述通料管端部均延伸至所述腔體內，所述第一廢水通管一端連接在一個腔體內，所述第二廢水通管一端連接在另一個腔體內。

優選的，兩個所述端封板均通過多個螺栓緊固組件固定連接在筒體兩端。

優選的，所述攪拌組件包括聯軸器，所述聯軸器一端連接在連接軸底端，所述聯軸器另一端固定連接有轉軸，所述轉軸轉動連接在頂蓋板中部，所述轉軸外壁固定連接有多個攪拌桿，所述攪拌桿設置在內罐體內腔。

優選的，所述轉軸外壁底側固定連接有螺旋攪拌葉片。

本說明書實施例另一目的在于提供一種工業廢水高效處理方法，使用上述蒸發裝置，包括以下步驟：

S1、通過進水管將工業廢水通入內罐體內腔，隨后通過開啟電加熱裝置對內罐體內腔廢水進行加熱蒸發；

S2、內罐體內腔廢水蒸發的蒸汽進入到加熱腔內，隨即旋轉壓縮機通過第一蒸汽循環管將加熱腔內低壓蒸汽吸入，通過機械壓縮將低壓蒸汽壓縮成高壓蒸汽；

S3、旋轉壓縮機通過第二蒸汽循環管將高壓蒸汽通入到驅動組件中，高壓蒸汽通入時，作用多個風輪片使得帶動轉動盤轉動，從而通過連接軸帶動設置于內罐體內的攪拌組件轉動對廢水進行攪拌；

S4、驅動組件通過第三蒸汽循環管使高壓蒸汽通入到熱交換機構內，與此同時，水泵通過第一廢水通管將內罐體內廢水通過腔體進入到通料管內，此時位于熱交換機構內的高壓蒸汽與通料管內廢水進行熱交換，使得對廢水進行加熱；

S5、經加熱后的廢水通過第二廢水通管回流至內罐體內，高壓蒸汽則通過第四蒸汽循環管回流至加熱腔內，完成一個循環。

本說明書實施例提供了一種工業廢水高效處理用一體式MVR蒸發裝置及方法。具備以下有益效果：

本實施例通過機械加熱對工業廢水進行加熱蒸發，且通過旋轉壓縮機將蒸發出的蒸汽進行機械壓縮，形成高溫高壓蒸汽，隨即通過將高壓蒸汽通入到驅動組件中，驅動組件通過轉換機械能將蒸汽能量轉化為攪拌能量，對廢水進行攪拌，使其更加均勻地受到加熱，促進水分揮發，提高蒸發效率，且通過設置的熱交換機構進一步的通過高溫蒸汽對廢水進行加熱，提高廢水蒸發處理的效率，同時實現了能量的循環利用，降低了能量的浪費，提高了能源效益。

（發明人：凌伍妹;賀杰）
