公布日：2024.06.25
申請日：2024.05.08
分類號：C02F1/72(2023.01)I;C02F1/66(2023.01)I;B01F33/81(2022.01)I
摘要
本發明提供一種污水處理用污水處理劑播撒裝置，涉及污水處理技術領域，包括頂層處理池、底層處理池、酸堿調整劑投放組件和氧化劑播撒組件，所述頂層處理池的一側連接有污水管道，所述頂層處理池的頂端安裝有支撐架，所述支撐架的中間頂端安裝有電機，所述電機的輸出端安裝有驅動軸，所述酸堿調整劑投放組件安裝在驅動軸的頂部位置。該播撒裝置通過驅動系統帶動底部的導流機構進行升降運動，因此在氧化劑播撒組件將氧化劑溶液噴入到污水的表層后，能夠持續性的將表層投放了氧化劑的污水部分朝向底部導流，確保任意深度的污水能夠與等量的氧化劑進行混合，同時也能夠配合酸堿調整劑投放組件對另一組處理劑進行同步投放處理。
權利要求書

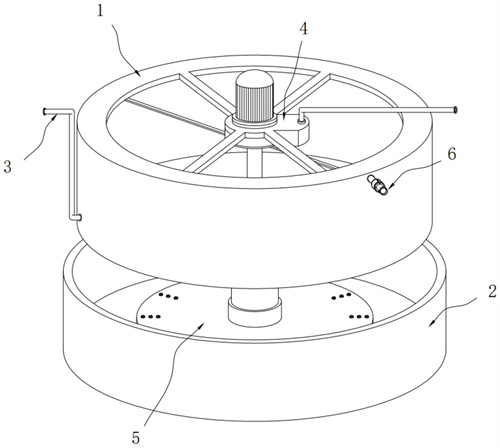

1.一種污水處理用污水處理劑播撒裝置，包括播撒裝置本體，其特征在于：所述播撒裝置本體包括頂層處理池(1)、底層處理池(2)、酸堿調整劑投放組件(4)和氧化劑播撒組件(7)，所述頂層處理池(1)的一側連接有污水管道(3)，所述頂層處理池(1)的頂端安裝有支撐架(10)，所述支撐架(10)的中間頂端安裝有電機(15)，所述電機(15)的輸出端安裝有驅動軸(16)，所述酸堿調整劑投放組件(4)安裝在驅動軸(16)的頂部位置，所述頂層處理池(1)的邊緣內側設置有內凸環結構，在頂層處理池(1)邊緣的內凸環下方安裝有氧化劑播撒組件(7)，所述頂層處理池(1)的底部連接有對接套筒(9)，所述對接套筒(9)的內部安裝有導流機構(8)，所述驅動軸(16)的末端安裝有混合機構(5)，所述頂層處理池(1)和底層處理池(2)的側邊均通過獨立的支架固定放置在地面上，所述對接套筒(9)的底部嵌入到混合機構(5)的表面。
2.根據權利要求1所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述酸堿調整劑投放組件(4)包括酸堿調整劑存儲罐(29)和錐形套筒(18)，所述錐形套筒(18)固定安裝在驅動軸(16)的表面，所述酸堿調整劑存儲罐(29)的頂端連接有酸堿調整劑注入管道(11)，所述酸堿調整劑存儲罐(29)的底端開設有多個第一對接口(30)。
3.根據權利要求2所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述錐形套筒(18)底部的驅動軸(16)上開設有通孔(31)，所述驅動軸(16)的內部呈空心結構，且錐形套筒(18)的內部通過通孔(31)與驅動軸(16)的內部相連通，所述錐形套筒(18)的頂部呈開放狀態，且第一對接口(30)處于錐形套筒(18)的頂部位置。
4.根據權利要求2所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述氧化劑播撒組件(7)包括導流通道(12)、傳動桿(19)和下掛桿(20)，所述導流通道(12)固定安裝在頂層處理池(1)的內壁頂端，所述傳動桿(19)的一端與錐形套筒(18)的側邊焊接為整體，所述下掛桿(20)固定在傳動桿(19)的末端。
5.根據權利要求4所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述導流通道(12)的內側開設有插槽(13)，所述傳動桿(19)從插槽(13)的內部插入到導流通道(12)的內部，且下掛桿(20)整體均嵌入到導流通道(12)中，所述導流通道(12)的底部開設有多個滴孔(14)。
6.根據權利要求5所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述頂層處理池(1)的表面安裝有氧化劑注入管道(6)，且氧化劑注入管道(6)穿過頂層處理池(1)后與導流通道(12)的內部相連通。
7.根據權利要求1所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述導流機構(8)包括升降套筒(25)和對接套筒(9)，所述升降套筒(25)嵌入到對接套筒(9)的內部，所述對接套筒(9)的內壁上開設有導向槽(24)，所述升降套筒(25)的表面設置有導向桿(26)，所述導向桿(26)嵌入到導向槽(24)的內部。
8.根據權利要求7所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述升降套筒(25)的頂部開設有流入口(27)，所述流入口(27)的中間安裝有螺紋套環(28)，所述驅動軸(16)的表面設置有外螺紋(17)結構，且驅動軸(16)通過外螺紋(17)旋裝在螺紋套環(28)的內側，所述流入口(27)通過螺紋套環(28)和驅動軸(16)上的外螺紋(17)結構相配合進行升降運動。
9.根據權利要求7所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述混合機構(5)包括離心盤(21)和承接槽(23)，所述離心盤(21)固定在驅動軸(16)的末端，且承接槽(23)焊接安裝在離心盤(21)的表面，所述離心盤(21)的頂面和底面的邊緣處均開設有多個排出孔(22)。
10.根據權利要求9所述的一種污水處理用污水處理劑播撒裝置，其特征在于：所述承接槽(23)內側的離心盤(21)上開設有第二對接口(32)，所述驅動軸(16)和對接套筒(9)之間設置有導流夾層(34)，且導流夾層(34)的內部通過第二對接口(32)與離心盤(21)的內部相連通，所述離心盤(21)的底部安裝有支撐柱(33)，且支撐柱(33)的底端通過套設的軸承嵌入到底層處理池(2)的內部。
發明內容
針對現有技術存在的不足，本發明目的是提供一種污水處理用污水處理劑播撒裝置，以解決上述背景技術中提出的問題，本發明能夠持續性的將表層投放了氧化劑的污水部分朝向底部導流，使得處理劑的投放更加均勻，也使得處理劑溶液能夠進行攪動，縮短了處理加工周期。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種污水處理用污水處理劑播撒裝置，包括播撒裝置本體，所述播撒裝置本體包括頂層處理池、底層處理池、酸堿調整劑投放組件和氧化劑播撒組件，所述頂層處理池的一側連接有污水管道，所述頂層處理池的頂端安裝有支撐架，所述支撐架的中間頂端安裝有電機，所述電機的輸出端安裝有驅動軸，所述酸堿調整劑投放組件安裝在驅動軸的頂部位置，所述頂層處理池的邊緣內側設置有內凸環結構，在頂層處理池邊緣的內凸環下方安裝有氧化劑播撒組件，所述頂層處理池的底部連接有對接套筒，所述對接套筒的內部安裝有導流機構，所述驅動軸的末端安裝有混合機構，所述頂層處理池和底層處理池的側邊均通過獨立的支架固定放置在地面上，所述對接套筒的底部嵌入到混合機構的表面。
進一步的，所述酸堿調整劑投放組件包括酸堿調整劑存儲罐和錐形套筒，所述錐形套筒固定安裝在驅動軸的表面，所述酸堿調整劑存儲罐的頂端連接有酸堿調整劑注入管道，所述酸堿調整劑存儲罐的底端開設有多個第一對接口。
進一步的，所述錐形套筒底部的驅動軸上開設有通孔，所述驅動軸的內部呈空心結構，且錐形套筒的內部通過通孔與驅動軸的內部相連通，所述錐形套筒的頂部呈開放狀態，且第一對接口處于錐形套筒的頂部位置。
進一步的，所述氧化劑播撒組件包括導流通道、傳動桿和下掛桿，所述導流通道固定安裝在頂層處理池的內壁頂端，所述傳動桿的一端與錐形套筒的側邊焊接為整體，所述下掛桿固定在傳動桿的末端。
進一步的，所述導流通道的內側開設有插槽，所述傳動桿從插槽的內部插入到導流通道的內部，且下掛桿整體均嵌入到導流通道中，所述導流通道的底部開設有多個滴孔。
進一步的，所述頂層處理池的表面安裝有氧化劑注入管道，且氧化劑注入管道穿過頂層處理池后與導流通道的內部相連通。
進一步的，所述導流機構包括升降套筒和對接套筒，所述升降套筒嵌入到對接套筒的內部，所述對接套筒的內壁上開設有導向槽，所述升降套筒的表面設置有導向桿，所述導向桿嵌入到導向槽的內部。
進一步的，所述升降套筒的頂部開設有流入口，所述流入口的中間安裝有螺紋套環，所述驅動軸的表面設置有外螺紋結構，且驅動軸通過外螺紋旋裝在螺紋套環的內側，所述流入口通過螺紋套環和驅動軸上的外螺紋結構相配合進行升降運動。
進一步的，所述混合機構包括離心盤和承接槽，所述離心盤固定在驅動軸的末端，且承接槽焊接安裝在離心盤的表面，所述離心盤的頂面和底面的邊緣處均開設有多個排出孔。
進一步的，所述承接槽內側的離心盤上開設有第二對接口，所述驅動軸和對接套筒之間設置有導流夾層，且導流夾層的內部通過第二對接口與離心盤的內部相連通，所述離心盤的底部安裝有支撐柱，且支撐柱的底端通過套設的軸承嵌入到底層處理池的內部。
本發明的有益效果：
1.該污水處理用污水處理劑播撒裝置通過驅動系統帶動底部的導流機構進行升降運動，因此在氧化劑播撒組件將氧化劑溶液噴入到污水的表層后，能夠持續性的將表層投放了氧化劑的污水部分朝向底部導流，使得處理劑的投放更加均勻，確保任意深度的污水能夠與等量的氧化劑進行混合。
2.該污水處理用污水處理劑播撒裝置在驅動軸的表面設置有同步旋轉的傳動桿和下掛桿，借助該兩個結構能夠直接對氧化劑播撒組件內部進行攪動處理，使得氧化劑播撒組件的注入過程更加均勻，降低了堵塞的概率，同時也能夠配合酸堿調整劑投放組件對另一組處理劑進行同步投放處理。
3.該污水處理用污水處理劑播撒裝置在驅動軸的末端安裝有混合結構，通過混合機構能夠?qū)?dǎo)流后并與氧化劑混合了的污水部分與酸堿調整劑部分進行再次混合，并基于離心過程來將混合了兩種處理劑后的污水在底層處理池的內部進行離心混合處理，提高了混合的效率，縮短了污水處理周期。
（發明人：秦政輝;楊佳慶;李舒暢）
