公布日：2024.06.25
申請日：2024.05.07
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01F27/85(2022.01)I
摘要
本發明公開了一種尾礦污水處理回收設備，涉及污水處理技術領域，包括處理箱和固定連接在處理箱底部的底座，所述處理箱的正面一側鉸接有排料門，所述處理箱的頂部安裝有進料管，還包括：加藥管，安裝在處理箱的外側中部，所述處理箱的兩側下部對稱安裝有排水管；過濾板，固定安裝在處理箱的內部中間，所述處理箱的內部下方固定連接有螺旋管，所述螺旋管與加藥管相連通；刮除機構，設置在處理箱的內部上方；混勻機構，設置在處理箱的內部下方，解決了污水和內部包含的尾礦顆粒直接沖擊到過濾網上，仍會有部分尾礦顆粒附在過濾網上，會影響過濾效率，且現有技術中添加的藥劑需要一段時間才能與污水充分混合，藥劑的混合效率也較低的問題。
權利要求書

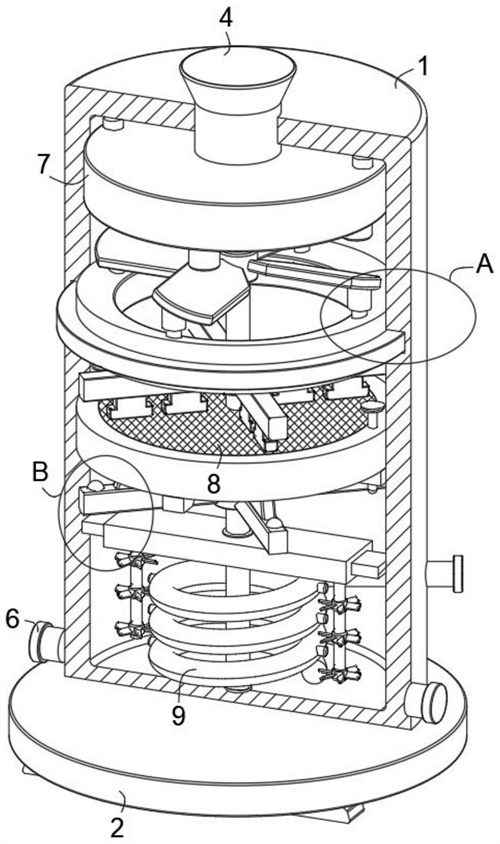

1.一種尾礦污水處理回收設備，包括處理箱(1)和固定連接在處理箱(1)底部的底座(2)，所述處理箱(1)的正面一側鉸接有排料門(3)，所述處理箱(1)的頂部安裝有進料管(4)；其特征在于，還包括：加藥管(5)，安裝在處理箱(1)的外側中部，所述處理箱(1)的兩側下部對稱安裝有排水管(6)；過濾板(8)，固定安裝在處理箱(1)的內部中間，所述處理箱(1)的內部下方固定連接有螺旋管(9)，所述螺旋管(9)與加藥管(5)相連通；刮除機構，設置在處理箱(1)的內部上方，所述刮除機構包括分流箱(7)，所述分流箱(7)的頂部與進料管(4)相連通，所述分流箱(7)的底部貫通連接有分流管(10)，所述分流箱(7)的底面中間固定連接有轉軸(11)，所述轉軸(11)的上部外側固定連接有套管(12)，所述套管(12)的外側固定連接有扇葉(13)，所述扇葉(13)為傾斜設置，所述分流管(10)的位置與扇葉(13)相對應；所述處理箱(1)的內側安裝有轉動環(14)，所述轉動環(14)與處理箱(1)的內壁相貼合，所述扇葉(13)的底部固定連接有套筒(17)，所述套筒(17)的內部滑動連接有固定桿(18)，所述固定桿(18)的底端與轉動環(14)固定連接，所述套筒(17)的內頂面固定連接有彈簧一(19)，所述彈簧一(19)的底端與固定桿(18)固定連接，所述轉軸(11)的外側對稱固定有卡塊(22)，所述轉軸(11)的外側套接有安裝套(20)，所述安裝套(20)位于轉動環(14)的下方，所述安裝套(20)的內部對稱開設有豎槽(21)，所述卡塊(22)與豎槽(21)滑動連接；所述安裝套(20)的外側固定連接有連接桿(23)，所述連接桿(23)的底部固定連接有刮除板(24)，所述過濾板(8)的外側固定連接有安裝環(25)，所述安裝環(25)與處理箱(1)固定連接，所述安裝環(25)的內部開設有凹槽(26)，所述安裝環(25)的內部豎直滑動連接有頂桿(27)，所述凹槽(26)的內部頂面固定連接有彈簧二(28)，所述頂桿(27)的中部外側固定連接有連接塊(29)，所述連接塊(29)與彈簧二(28)的底端固定連接，所述連接塊(29)與凹槽(26)滑動連接；所述頂桿(27)的頂端固定連接有頂升塊(30)，所述頂桿(27)的底端為半球形設置，所述轉軸(11)的中部外側固定連接有輔助桿(31)，所述輔助桿(31)位于過濾板(8)的下方，所述輔助桿(31)的頂部中間固定連接有支撐板(32)，所述輔助桿(31)的頂部一側固定連接有頂塊(33)；混勻機構，設置在處理箱(1)的內部下方。
2.根據權利要求1所述的一種尾礦污水處理回收設備，其特征在于：所述分流箱(7)固定連接在處理箱(1)的內頂面，所述分流管(10)不少于四個，所述分流箱(7)的底面為內凹形，所述處理箱(1)的內側開設有限位槽(16)，所述轉動環(14)的頂面為傾斜設置，所述轉動環(14)的外側固定連接有限位塊(15)，所述限位塊(15)與限位槽(16)轉動連接，所述轉動環(14)與處理箱(1)轉動連接。
3.根據權利要求1所述的一種尾礦污水處理回收設備，其特征在于：所述扇葉(13)的數量與分流管(10)相匹配，所述套筒(17)的數量與扇葉(13)相匹配，所述連接桿(23)不少于四個，所述刮除板(24)與過濾板(8)的頂面相貼合。
4.根據權利要求1所述的一種尾礦污水處理回收設備，其特征在于：所述頂桿(27)對稱設置有兩個，所述頂升塊(30)的頂部與連接桿(23)的底部相抵接，所述輔助桿(31)的數量與連接桿(23)相匹配，所述支撐板(32)的頂部與過濾板(8)的底部相貼合，所述頂塊(33)為半球形設置。
5.根據權利要求1所述的一種尾礦污水處理回收設備，其特征在于：所述混勻機構包括安裝箱(34)，所述安裝箱(34)的兩側對稱固定有固定塊(38)，所述固定塊(38)與處理箱(1)固定連接，所述轉軸(11)與安裝箱(34)轉動連接，所述轉軸(11)的外側固定連接有主皮帶輪(35)，所述主皮帶輪(35)位于安裝箱(34)的內部中間。
6.根據權利要求5所述的一種尾礦污水處理回收設備，其特征在于：所述安裝箱(34)的內部?jī)蓚?cè)對稱傳動有側軸(36)，所述側軸(36)的外側固定連接有從皮帶輪(37)，所述主皮帶輪(35)通過皮帶與從皮帶輪(37)適配連接，所述側軸(36)的下部外側固定連接有攪拌葉(39)。
7.根據權利要求6所述的一種尾礦污水處理回收設備，其特征在于：所述螺旋管(9)的兩側對稱安裝有排藥管(40)，所述排藥管(40)不少于四個，所述攪拌葉(39)的位置與排藥管(40)相對應，所述攪拌葉(39)不少于四個。
8.根據權利要求5所述的一種尾礦污水處理回收設備，其特征在于：所述安裝箱(34)位于輔助桿(31)的下方，所述螺旋管(9)的底端為密閉設置，所述轉軸(11)的底端與處理箱(1)的內底面轉動連接。
9.根據權利要求1所述的一種尾礦污水處理回收設備，其特征在于：所述排水管(6)與處理箱(1)的內部相連通，所述排水管(6)位于加藥管(5)的下方。
發明內容
本發明的目的在于提供一種尾礦污水處理回收設備，以解決污水和內部包含的尾礦顆粒直接沖擊到過濾網上，仍會有部分尾礦顆粒附在過濾網上，會影響過濾效率，且現有技術中添加的藥劑需要一段時間才能與污水充分混合，藥劑的混合效率也較低的問題。
為實現上述目的，本發明提供如下技術方案：一種尾礦污水處理回收設備，包括處理箱和固定連接在處理箱底部的底座，所述處理箱的正面一側鉸接有排料門，所述處理箱的頂部安裝有進料管；
還包括：
加藥管，安裝在處理箱的外側中部，所述處理箱的兩側下部對稱安裝有排水管；
過濾板，固定安裝在處理箱的內部中間，所述處理箱的內部下方固定連接有螺旋管，所述螺旋管與加藥管相連通；
刮除機構，設置在處理箱的內部上方，所述刮除機構包括分流箱，所述分流箱的頂部與進料管相連通，所述分流箱的底部貫通連接有分流管，所述分流箱的底面中間固定連接有轉軸，所述轉軸的上部外側固定連接有套管，所述套管的外側固定連接有扇葉，所述扇葉為傾斜設置，所述分流管的位置與扇葉相對應；
所述處理箱的內側安裝有轉動環，所述轉動環與處理箱的內壁相貼合，所述扇葉的底部固定連接有套筒，所述套筒的內部滑動連接有固定桿，所述固定桿的底端與轉動環固定連接，所述套筒的內頂面固定連接有彈簧一，所述彈簧一的底端與固定桿固定連接，所述轉軸的外側對稱固定有卡塊，所述轉軸的外側套接有安裝套，所述安裝套位于轉動環的下方，所述安裝套的內部對稱開設有豎槽，所述卡塊與豎槽滑動連接；
所述安裝套的外側固定連接有連接桿，所述連接桿的底部固定連接有刮除板，所述過濾板的外側固定連接有安裝環，所述安裝環與處理箱固定連接，所述安裝環的內部開設有凹槽，所述安裝環的內部豎直滑動連接有頂桿，所述凹槽的內部頂面固定連接有彈簧二，所述頂桿的中部外側固定連接有連接塊，所述連接塊與彈簧二的底端固定連接，所述連接塊與凹槽滑動連接；
所述頂桿的頂端固定連接有頂升塊，所述頂桿的底端為半球形設置，所述轉軸的中部外側固定連接有輔助桿，所述輔助桿位于過濾板的下方，所述輔助桿的頂部中間固定連接有支撐板，所述輔助桿的頂部一側固定連接有頂塊；
混勻機構，設置在處理箱的內部下方。
優選的，所述分流箱固定連接在處理箱的內頂面，所述分流管不少于四個，所述分流箱的底面為內凹形，所述處理箱的內側開設有限位槽，所述轉動環的頂面為傾斜設置，所述轉動環的外側固定連接有限位塊，所述限位塊與限位槽轉動連接，所述轉動環與處理箱轉動連接。
通過采用上述技術方案，設置有刮除機構，連接桿轉動對過濾板刮除，進而實現了連接桿底部的刮除板對過濾板振動敲打，通過刮除和振動敲打，進一步減少了過濾板堵塞的概率。
優選的，所述扇葉的數量與分流管相匹配，所述套筒的數量與扇葉相匹配，所述連接桿不少于四個，所述刮除板與過濾板的頂面相貼合。
通過采用上述技術方案，轉軸帶動卡塊轉動，卡塊帶動安裝套和連接桿轉動，污水中的顆粒落入過濾板上暫存，水體落入處理箱的下部收集，連接桿轉動對過濾板刮除，減少了過濾板頂部的堵塞。
優選的，所述頂桿對稱設置有兩個，所述頂升塊的頂部與連接桿的底部相抵接，所述輔助桿的數量與連接桿相匹配，所述支撐板的頂部與過濾板的底部相貼合，所述頂塊為半球形設置。
通過采用上述技術方案，轉軸帶動外側的輔助桿轉動，輔助桿帶動支撐板和頂塊轉動，支撐板對過濾板的底部起到支撐和刮除的作用，頂塊為半球形，頂桿的底部為半球形，頂塊轉動到頂桿的位置時，會擠壓頂桿，進而將連接桿頂升。
優選的，所述混勻機構包括安裝箱，所述安裝箱的兩側對稱固定有固定塊，所述固定塊與處理箱固定連接，所述轉軸與安裝箱轉動連接，所述轉軸的外側固定連接有主皮帶輪，所述主皮帶輪位于安裝箱的內部中間。
通過采用上述技術方案，在轉軸轉動的同時，會帶動主皮帶輪轉動，主皮帶輪通過皮帶帶動從皮帶輪轉動，從皮帶輪帶動底部的側軸轉動，便于帶動攪拌葉轉動。
優選的，所述安裝箱的內部?jī)蓚?cè)對稱傳動有側軸，所述側軸的外側固定連接有從皮帶輪，所述主皮帶輪通過皮帶與從皮帶輪適配連接，所述側軸的下部外側固定連接有攪拌葉。
通過采用上述技術方案，通過攪拌葉的轉動，再配合頂部連接桿和輔助桿對污水的攪動，便于藥劑快速混勻，提高了藥劑混勻效率。
優選的，所述螺旋管的兩側對稱安裝有排藥管，所述排藥管不少于四個，所述攪拌葉的位置與排藥管相對應，所述攪拌葉不少于四個。
通過采用上述技術方案，排藥管的內部安裝有單向閥，保持藥劑流出，而污水不會流入到螺旋管中。
優選的，所述安裝箱位于輔助桿的下方，所述螺旋管的底端為密閉設置，所述轉軸的底端與處理箱的內底面轉動連接。
通過采用上述技術方案，螺旋管便于對藥劑導流，便于輔助藥劑的混合。
優選的，所述排水管與處理箱的內部相連通，所述排水管位于加藥管的下方。
通過采用上述技術方案，設置有混勻機構，解決了添加的藥劑需要一段時間才能與污水充分混合，藥劑的混合效率也較低的問題。
與現有技術相比，本發明的有益效果是：設置有刮除機構，便于實現連接桿轉動對過濾板刮除，減少了過濾板頂部的堵塞，同時，實現了連接桿底部的刮除板對過濾板振動敲打，通過刮除和振動敲打，進一步減少了過濾板堵塞的概率；
1、設置有刮除機構，將尾礦污水通過進料管輸入，污水流入分流箱中，經過分流箱底部的分流管分散流出，并沖擊到扇葉上，配合扇葉的傾斜角度，使得扇葉轉動，扇葉的數量越多，污水帶動扇葉轉動越穩定，污水中的顆粒落入過濾板上暫存，水體落入處理箱的下部收集，連接桿轉動對過濾板刮除，減少了過濾板頂部的堵塞，同時，轉軸帶動外側的輔助桿轉動，實現了連接桿底部的刮除板對過濾板振動敲打，通過刮除和振動敲打，進一步減少了過濾板堵塞的概率，解決了污水和內部包含的尾礦顆粒直接沖擊到過濾網上，仍會有部分尾礦顆粒附在過濾網上，會影響過濾效率的問題；
2、設置有混勻機構，在轉軸轉動的同時，會帶動主皮帶輪轉動，主皮帶輪通過皮帶帶動從皮帶輪轉動，從皮帶輪帶動底部的側軸轉動，當水體在處理箱的下部存留一部分時，通過加藥管加藥，藥劑通過螺旋管依次流入，并通過螺旋管兩端的排藥管分散排出，排藥管的內部安裝有單向閥，保持藥劑流出，而污水不會流入到螺旋管中，此時，側軸會帶動外側的攪拌葉轉動，攪拌葉的設置在排藥管的出口處，通過攪拌葉的轉動，再配合頂部連接桿和輔助桿對污水的攪動，便于藥劑快速混勻，提高了藥劑混勻效率，解決了添加的藥劑需要一段時間才能與污水充分混合，藥劑的混合效率也較低的問題。
（發明人：盛潔;盛暢）
