公布日：2024.06.25
申請日：2024.05.21
分類號：B01D29/56(2006.01)I;B01D36/04(2006.01)I;B01F27/90(2022.01)I
摘要

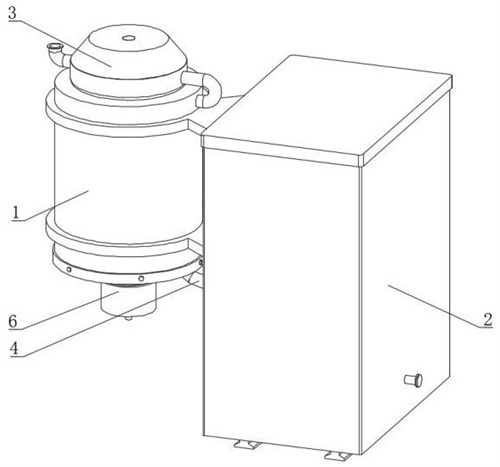

本發明公開了一種重金屬污水多層過濾裝置，屬于污水處理技術領域，包括過濾罐，所述過濾罐的側壁上固定連接有沉淀箱，所述過濾罐的中部設置有快速過濾處理機構，所述過濾罐與沉淀箱之間設置有排液過濾機構，所述沉淀箱的內部設置有沉淀過濾機構，所述過濾罐的底部設置有過濾清理機構，本發明通過設置有快速過濾處理機構，此過程能夠在污水向過濾罐輸送的過程中，通過污水的沖擊力使驅動葉輪帶動轉軸旋轉，攪動葉輪對過濾罐內部的污水進行攪動，能夠加快污水穿過金屬網筒的時間，提高了對污水中重金屬過濾處理的效率。
權利要求書
1.一種重金屬污水多層過濾裝置，包括過濾罐（1），其特征在于：所述過濾罐（1）的側壁上固定連接有沉淀箱（2），所述過濾罐（1）的中部設置有快速過濾處理機構（3），所述過濾罐（1）與沉淀箱（2）之間設置有排液過濾機構（4），所述沉淀箱（2）的內部設置有沉淀過濾機構（5），所述過濾罐（1）的底部設置有過濾清理機構（6）；所述快速過濾處理機構（3）包括檢修蓋（31）、支撐環（32）、金屬網筒（33）、驅動箱（34）、進液管（35）、回液管（36）、轉軸（37）、驅動葉輪（38）和攪動葉輪（39），所述檢修蓋（31）栓接于過濾罐（1）的底部，所述支撐環（32）固定連接于過濾罐（1）的內壁上，所述金屬網筒（33）設置于支撐環（32）與檢修蓋（31）之間，所述驅動箱（34）固定連接于過濾罐（1）的頂部，所述進液管（35）設置于驅動箱（34）的側壁上，所述回液管（36）設置于驅動箱（34）與過濾罐（1）之間，所述轉軸（37）軸承連接于過濾罐（1）與驅動箱（34）的中部，所述驅動葉輪（38）固定連接于轉軸（37）的側壁上且位于驅動箱（34）的中部，兩個所述攪動葉輪（39）固定連接于轉軸（37）的側壁上且位于過濾罐（1）的中部。
2.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述排液過濾機構（4）包括排液管（41）、連接蓋（42）、過濾筒（43）、底蓋（44）、濾網筒（45）和下液管（46），所述排液管（41）固定連接于檢修蓋（31）的底部，所述連接蓋（42）活動設置于排液管（41）的底部，所述過濾筒（43）螺紋連接于連接蓋（42）的底部，所述底蓋（44）螺紋連接于過濾筒（43）的底部，所述濾網筒（45）設置于過濾筒（43）與底蓋（44）之間，所述下液管（46）貫通設置于過濾筒（43）的側壁上，所述下液管（46）的另一端與沉淀箱（2）貫通配合。
3.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述沉淀過濾機構（5）包括隔板（51）、下液罩（52）和過濾網板（53），所述隔板（51）固定連接于沉淀箱（2）的內壁上，所述下液罩（52）設置于隔板（51）的頂部，多個所述過濾網板（53）設置于下液罩（52）的側壁上。
4.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述過濾清理機構（6）包括清理口（61）、清理蓋（62）、排渣口（63）和控制閥（64），所述清理口（61）設置于檢修蓋（31）的底部，所述清理蓋（62）螺紋連接于清理口（61）的底部，所述排渣口（63）設置于清理蓋（62）的中部，所述控制閥（64）設置于排渣口（63）的中部。
5.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述過濾罐（1）的內壁上固定連接有導流環（7），所述導流環（7）位于支撐環（32）的上方。
6.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述檢修蓋（31）的頂面上固定連接有限位環（8），所述限位環（8）的側壁為傾斜設置。
7.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述檢修蓋（31）的頂面上設置有金屬網盤（9），所述金屬網盤（9）位于清理口（61）的上方。
8.根據權利要求1所述的一種重金屬污水多層過濾裝置，其特征在于：所述沉淀箱（2）的側壁上設置有清理檢修板（10）。
發明內容
本發明的目的在于，提供一種重金屬污水多層過濾裝置，能夠解決現有的污水過濾機存在不能夠使污水快速穿過濾網、達到加快對污水中的重金屬進行快速過濾處理的問題，同時存在不能夠?qū)ξ鬯械闹亟饘龠M行多層過濾和對過濾處的重金屬顆粒進行清理的問題。
為實現上述目的，本發明提供如下技術方案：一種重金屬污水多層過濾裝置，包括過濾罐，所述過濾罐的側壁上固定連接有沉淀箱，所述過濾罐的中部設置有快速過濾處理機構，所述過濾罐與沉淀箱之間設置有排液過濾機構，所述沉淀箱的內部設置有沉淀過濾機構，所述過濾罐的底部設置有過濾清理機構；所述快速過濾處理機構包括檢修蓋、支撐環、金屬網筒、驅動箱、進液管、回液管、轉軸、驅動葉輪和攪動葉輪，所述檢修蓋栓接于過濾罐的底部，所述支撐環固定連接于過濾罐的內壁上，所述金屬網筒設置于支撐環與檢修蓋之間，所述驅動箱固定連接于過濾罐的頂部，所述進液管設置于驅動箱的側壁上，所述回液管設置于驅動箱與過濾罐之間，所述轉軸軸承連接于過濾罐與驅動箱的中部，所述驅動葉輪固定連接于轉軸的側壁上且位于驅動箱的中部，兩個所述攪動葉輪固定連接于轉軸的側壁上且位于過濾罐的中部。
優選的，所述排液過濾機構排液管、連接蓋、過濾筒、底蓋、濾網筒和下液管，所述排液管固定連接于檢修蓋的底部，所述連接蓋活動設置于排液管的底部，所述過濾筒螺紋連接于連接蓋的底部，所述底蓋螺紋連接于過濾筒的底部，所述濾網筒設置于過濾筒與底蓋之間，所述下液管貫通設置于過濾筒的側壁上，所述下液管的另一端與沉淀箱貫通配合。
優選的，所述沉淀過濾機構包括隔板、下液罩和過濾網板，所述隔板固定連接于沉淀箱的內壁上，所述下液罩設置于隔板的頂部，多個所述過濾網板設置于下液罩的側壁上。
優選的，所述過濾清理機構包括清理口、清理蓋、排渣口和控制閥，所述清理口設置于檢修蓋的底部，所述清理蓋螺紋連接于清理口的底部，所述排渣口設置于清理蓋的中部，所述控制閥設置于排渣口的中部。
優選的，所述過濾罐的內壁上固定連接有導流環，所述導流環位于支撐環的上方。
優選的，所述檢修蓋的頂面上固定連接有限位環，所述限位環的側壁為傾斜設置。
優選的，所述檢修蓋的頂面上設置有金屬網盤，所述金屬網盤位于清理口的上方。
優選的，所述沉淀箱的側壁上設置有清理檢修板。
與現有技術相比，本發明的有益效果是：1.本申請通過設置有快速過濾處理機構，此過程能夠在污水向過濾罐輸送的過程中，通過污水的沖擊力使驅動葉輪帶動轉軸旋轉，攪動葉輪對過濾罐內部的污水進行攪動，能夠加快污水穿過金屬網筒的時間，提高了對污水中重金屬過濾處理的效率。
2.本申請通過設置有排液過濾機構、沉淀過濾機構和過濾清理機構，此過程能夠?qū)?jīng)過快速過濾后的污水進行多次、多層的進行再次過濾處理，同時能夠便于對過濾出的重金屬雜質進行清理，提高了對污水的過濾效果和過濾效率。
（發明人：王捷峰）
