公布日：2023.12.22
申請日：2023.10.13
分類號：C02F11/10(2006.01)I;C10B53/00(2006.01)I
摘要
本發明公開了一種污泥高溫碳化裝置，屬于污泥高溫碳化技術領域，包括碳化爐箱和固定板，還包括：空心筒，端部與所述碳化爐箱相連；驅動機構，用于帶動所述空心筒和所述碳化爐箱轉動；轉動軸，所述轉動軸位于所述碳化爐箱內的外壁上設置有多個攪動葉；聯動機構，通過和所述驅動機構的配合，同時帶動所述轉動軸和攪動葉轉動且與所述空心筒轉動方向相反；本方案使得碳化爐箱內部的污泥進行翻轉碰撞，避免了目前污泥在碳化干燥時是處于靜止狀態的情況，使受熱較為均勻；并且通過攪動葉進行轉動，攪動葉轉動時會對碳化爐箱內的污泥進一步打散，且與碳化爐箱轉動方向相反，能進一步提高對污泥的打散效果，污泥碳化效果好，碳化效率大大提高。
權利要求書

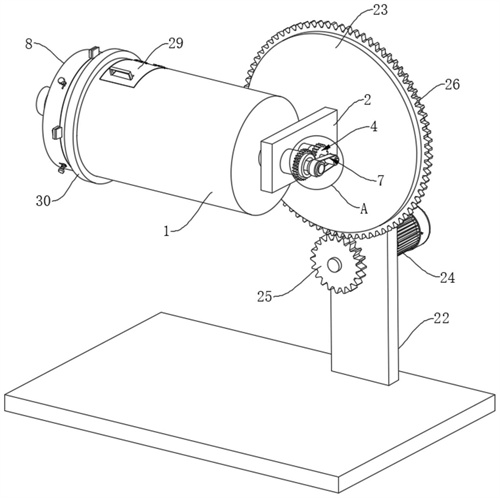

1.一種污泥高溫碳化裝置，包括碳化爐箱(1)和固定板(2)，其特征在于，還包括：空心筒(3)，通過軸承轉動設置于所述固定板(2)上，端部與所述碳化爐箱(1)相連；驅動機構(4)，設置于所述固定板(2)上，用于帶動所述空心筒(3)和所述碳化爐箱(1)轉動；轉動軸(5)，通過軸承轉動設置于所述碳化爐箱(1)上，所述轉動軸(5)位于所述碳化爐箱(1)內的外壁上設置有多個攪動葉(6)；聯動機構(7)，設置于所述轉動軸(5)上，通過和所述驅動機構(4)的配合，同時帶動所述轉動軸(5)和攪動葉(6)轉動且與所述空心筒(3)轉動方向相反。
2.根據權利要求1所述的一種污泥高溫碳化裝置，其特征在于，所述驅動機構(4)包括：第一驅動件(41)，設置于所述固定板(2)上，所述第一驅動件(41)的輸出軸設置有第一齒輪(42)；第一齒圈(43)，設置于所述空心筒(3)的外壁且與所述第一齒輪(42)相嚙合。
3.根據權利要求2所述的一種污泥高溫碳化裝置，其特征在于，所述聯動機構(7)包括：第二帶輪(71)，設置于所述轉動軸(5)穿過所述空心筒(3)的一端；第一帶輪(72)，設置于所述第一驅動件(41)的輸出軸上，所述第一帶輪(72)和所述第二帶輪(71)之間傳動連接有皮帶(73)。
4.根據權利要求1所述的一種污泥高溫碳化裝置，其特征在于，還包括：端蓋(8)，設置于所述碳化爐箱(1)的端部，所述端蓋(8)上設置有用于排料的出料口(9)；第一安裝塊(10)和第二安裝塊(11)，分別設置于所述碳化爐箱(1)和所述端蓋(8)上；插裝部件(12)，設置于所述第一安裝塊(10)上，用于對所述第二安裝塊(11)進行固定。
5.根據權利要求4所述的一種污泥高溫碳化裝置，其特征在于，所述第二安裝塊(11)上開設有插孔(13)，所述插裝部件(12)包括：插塊(121)，設置于所述第一安裝塊(10)上且所述插孔(13)相配合，所述插塊(121)內開設有內槽(122)；固定楔塊(123)，與所述內槽(122)滑動連接；第一彈性件(124)，一端與所述固定楔塊(123)相連，另一端與所述內槽(122)的內壁相連。
6.根據權利要求4所述的一種污泥高溫碳化裝置，其特征在于，所述碳化爐箱(1)的端部開設有多個定位孔(20)，所述端蓋(8)朝向所述碳化爐箱(1)的一端設置有多個與所述定位孔(20)相適配的定位桿(21)。
7.根據權利要求1所述的一種污泥高溫碳化裝置，其特征在于，還包括有立板(22)，所述立板(22)上轉動設置有轉動盤(23)，所述固定板(2)與所述轉動盤(23)相連，所述立板(22)上設置有第二驅動件(24)，所述第二驅動件(24)輸出端設置有第二齒輪(25)，所述轉動盤(23)的外壁設置有與所述第二齒輪(25)相嚙合的第二齒圈(26)。
8.根據權利要求4所述的一種污泥高溫碳化裝置，其特征在于，所述端蓋(8)內設置有篩網(14)，用于篩出污泥中的雜質，所述端蓋(8)內壁設置有多個擋塊(15)，用于擋住所述篩網(14)的內側，所述端蓋(8)上設置有多個限位部件(16)，用于擋住所述篩網(14)的外側。
9.根據權利要求8所述的一種污泥高溫碳化裝置，其特征在于，所述限位部件(16)包括：移動桿(161)，活動貫穿于所述端蓋(8)外壁，所述移動桿(161)的兩端分別設置有限位塊(162)和拉塊(163)，所述限位塊(162)用于擋住所述篩網(14)外側；第二彈性件(164)，一端與所述拉塊(163)相連，另一端與所述端蓋(8)外壁相連。
10.根據權利要求9所述的一種污泥高溫碳化裝置，其特征在于，所述端蓋(8)的外壁開設有第一置槽(17)和第二置槽(18)，所述限位塊(162)與所述移動桿(161)為轉動連接，所述移動桿(161)上設置有與所述第一置槽(17)和第二置槽(18)相適配的擋桿(19)。
發明內容
本發明的目的在于提供一種污泥高溫碳化裝置以解決上述技術問題。
為實現上述目的，本發明采用如下的技術方案：
一種污泥高溫碳化裝置，包括碳化爐箱和固定板，還包括：
空心筒，通過軸承轉動設置于所述固定板上，端部與所述碳化爐箱相連；
驅動機構，設置于所述固定板上，用于帶動所述空心筒和所述碳化爐箱轉動；
轉動軸，通過軸承轉動設置于所述碳化爐箱上，所述轉動軸位于所述碳化爐箱內的外壁上設置有多個攪動葉；
聯動機構，設置于所述轉動軸上，通過和所述驅動機構的配合，同時帶動所述轉動軸和攪動葉轉動且與所述空心筒轉動方向相反。
作為本發明進一步的方案：所述驅動機構包括：
第一驅動件，設置于所述固定板上，所述第一驅動件的輸出軸設置有第一齒輪；
第一齒圈，設置于所述空心筒的外壁且與所述第一齒輪相嚙合。
作為本發明進一步的方案：所述聯動機構包括：
第二帶輪，設置于所述轉動軸穿過所述空心筒的一端；
第一帶輪，設置于所述第一驅動件的輸出軸上，所述第一帶輪和所述第二帶輪之間傳動連接有皮帶。
作為本發明進一步的方案：還包括：
端蓋，設置于所述碳化爐箱的端部，所述端蓋上設置有用于排料的出料口；
第一安裝塊和第二安裝塊，分別設置于所述碳化爐箱和所述端蓋上；
插裝部件，設置于所述第一安裝塊上，用于對所述第二安裝塊進行固定。
作為本發明進一步的方案：所述第二安裝塊上開設有插孔，所述插裝部件包括：
插塊，設置于所述第一安裝塊上且所述插孔相配合，所述插塊內開設有內槽；
固定楔塊，與所述內槽滑動連接；
第一彈性件，一端與所述固定楔塊相連，另一端與所述內槽的內壁相連。
作為本發明進一步的方案：所述碳化爐箱的端部開設有多個定位孔，所述端蓋朝向所述碳化爐箱的一端設置有多個與所述定位孔相適配的定位桿。
作為本發明進一步的方案：還包括有立板，所述立板上轉動設置有轉動盤，所述固定板與所述轉動盤相連，所述立板上設置有第二驅動件，所述第二驅動件輸出端設置有第二齒輪，所述轉動盤的外壁設置有與所述第二齒輪相嚙合的第二齒圈。
作為本發明進一步的方案：所述端蓋內設置有篩網，用于篩出污泥中的雜質，所述端蓋內壁設置有多個擋塊，用于擋住所述篩網的內側，所述端蓋上設置有多個限位部件，用于擋住所述篩網的外側。
作為本發明進一步的方案：所述限位部件包括：
移動桿，活動貫穿于所述端蓋外壁，所述移動桿的兩端分別設置有限位塊和拉塊，所述限位塊用于擋住所述篩網外側；
第二彈性件，一端與所述拉塊相連，另一端與所述端蓋外壁相連。
作為本發明進一步的方案：所述端蓋的外壁開設有第一置槽和第二置槽，所述限位塊與所述移動桿為轉動連接，所述移動桿上設置有與所述第一置槽和第二置槽相適配的擋桿。
相比于現有技術，本發明的優點在于：
1、本方案通過驅動機構帶動空心筒和碳化爐箱轉動，可帶動碳化爐箱內部的污泥進行翻轉碰撞，避免了目前污泥在碳化干燥時是處于靜止狀態的情況，使得污泥的受熱較為均勻；并且通過驅動機構和聯動機構的相配合，會帶動轉動軸和攪動葉進行轉動，攪動葉轉動時會對碳化爐箱內的污泥進一步打散，且與碳化爐箱轉動方向相反，能進一步提高對污泥的打散效果，能夠使得污泥能夠更加均勻的受熱，從而可極大減少干燥時長，污泥碳化效果好，碳化效率大大提高；同時也極大避免了靜止的污泥干燥時會依附在碳化爐箱內壁上的情況，方便后續污泥的排出，對污泥的處理效果好。
2、本方案在將后續碳化爐箱內污泥排出時，通過篩網可將污泥中的一些雜質阻擋下來，可防止其影響后續污泥的處理，使用效果好。并且通過解除限位部件對篩網的限制，可將篩網拿下來進行清理或者更換，使用方便，靈活性強。
（發明人：湯丁丁;張日亮;秦雄;汪小東;鄭碧娟;周艷;趙皇;李睿;閔傳杰;程飛躍;馬彩鳳;代濤;洪苑乾）
