公布日：2024.06.25

申請日：2024.05.28

分類號：B01D21/24(2006.01)I

摘要

本發明涉及污水處理技術領域，具體的說是一種高效自清潔污水處理池，包括污水池，所述污水池的中部設有排污結構，所述排污結構連接有開合結構，所述排污結構上連接有收集結構，所述收集結構內設有清理結構，所述清理結構與收集結構之間連接有驅動結構，所述驅動結構上設有連接結構；通過排污結構可以避免污水池在排污過程中出現堵塞的情況，通過開合結構可以實現底部排污管的自封效果，提升清理效率，通過收集結構可以對污水池水面上的雜質進行集中處理，通過清理結構可以快速對水面漂浮物進行收集和提取，通過驅動結構方便對收集管的轉動進行控制，提升對于雜質的打撈效率，通過連接結構可以方便使用者通過操作桿控制收集管的轉動。

權利要求書

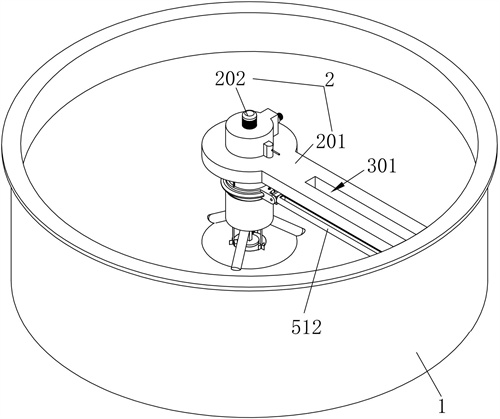

1.一種高效自清潔污水處理池，其特征在于，包括污水池（1），所述污水池（1）的中部設有排污結構（2），所述排污結構（2）連接有開合結構（7），所述排污結構（2）上連接有收集結構（5），所述收集結構（5）內設有清理結構（3），所述清理結構（3）與收集結構（5）之間連接有驅動結構（4），所述驅動結構（4）上設有連接結構（6）；所述排污結構（2）包括安裝座（201），所述污水池（1）的中部固定連接有安裝座（201），所述安裝座（201）的頂端安裝有第一電機（202），所述第一電機（202）的端部通過聯軸器固定連接有驅動軸（204），所述驅動軸（204）的端部固定連接有轉動座（205），所述轉動座（205）的側面固定連接有第一齒環（209），所述第一齒環（209）的側面嚙合有多個第一齒輪（206），所述第一齒輪（206）的中部固定連接有傳動桿（207），所述傳動桿（207）的端部側面固定連接有攪拌葉（208），所述污水池（1）的中部開設有排污管（203），所述傳動桿（207）呈環狀排列于排污管（203）的端部。

2.根據權利要求1所述的一種高效自清潔污水處理池，其特征在于：所述開合結構（7）包括密封塞（704），所述密封塞（704）通過排污管（203）的端部與污水池（1）相抵觸，所述密封塞（704）上垂直固定連接有連接桿（703），所述連接桿（703）與安裝座（201）之間滑動連接，所述連接桿（703）的另一端固定連接有凸輪圓柱（701），所述凸輪圓柱（701）上滑動連接有安裝套（702），所述安裝套（702）與轉動座（205）之間轉動連接。

3.根據權利要求2所述的一種高效自清潔污水處理池，其特征在于：所述安裝套（702）的內側固定連接有滑柱（708），所述滑柱（708）的側面與凸輪圓柱（701）滑動連接，所述安裝套（702）的頂端開設有棘齒槽（705），所述轉動座（205）的內側滑動連接有棘齒塊（706），所述棘齒塊（706）與轉動座（205）之間固定連接有第四彈簧（707），所述棘齒塊（706）通過棘齒槽（705）與安裝套（702）之間相嚙合。

4.根據權利要求1所述的一種高效自清潔污水處理池，其特征在于：所述收集結構（5）包括轉動套管（501），所述安裝座（201）的側面滾動連接有多個第二滾珠（505），所述轉動套管（501）的端部通過第二滾珠（505）與安裝座（201）之間轉動連接，所述轉動套管（501）外側滑動連接有升降套（503），所述升降套（503）上固定連接有浮力塊（504），所述升降套（503）的側面設有安裝頭（511），所述安裝頭（511）的端部連接有收集套管（512）。

5.根據權利要求4所述的一種高效自清潔污水處理池，其特征在于：所述轉動套管（501）的頂端固定連接有第二齒環（502），所述安裝座（201）的內側轉動連接有第二帶輪（508），所述第二帶輪（508）的側面固定連接有第二齒輪（510），所述第二齒輪（510）與第二齒環（502）相嚙合，所述安裝座（201）的側面安裝有第二電機（506），所述第二電機（506）的端部鍵合有第一帶輪（507），所述第一帶輪（507）與第二帶輪（508）之間套接有傳動帶（509）。

6.根據權利要求4所述的一種高效自清潔污水處理池，其特征在于：所述清理結構（3）包括收集管（304），所述收集套管（512）的內側滑動連接有收集管（304），所述收集管（304）的一側固定連接有篩板（310），所述收集管（304）的端部固定連接有提環（306），所述收集管（304）的側面開設有第二定位孔（314），所述收集套管（512）的側面滑動連接有第二定位桿（312），所述第二定位桿（312）與收集套管（512）之間固定連接有第二彈簧（313），所述第二定位桿（312）通過第二定位孔（314）與收集管（304）相抵觸，所述安裝頭（511）與升降套（503）之間轉動連接，所述收集套管（512）與安裝頭（511）之間轉動連接，所述收集管（304）的端部滾動連接有第一滾珠（305），所述安裝座（201）的中部開設有提取槽（301）。

7.根據權利要求6所述的一種高效自清潔污水處理池，其特征在于：所述安裝頭（511）的內側轉動連接有配合桿（307），所述配合桿（307）與收集管（304）的端部固定連接，所述配合桿（307）的側面開設有兩個第一定位孔（311），所述安裝頭（511）的內側滑動連接有第一定位桿（308），所述第一定位桿（308）與安裝頭（511）之間固定連接有第一彈簧（309），所述第一定位桿（308）的端部通過第一定位孔（311）與配合桿（307）相抵觸，所述升降套（503）的側面轉動連接有連接塊（302），所述連接塊（302）的端部開設有豎槽（303），所述配合桿（307）的端部通過豎槽（303）與連接塊（302）滑動連接。

8.根據權利要求7所述的一種高效自清潔污水處理池，其特征在于：所述驅動結構（4）包括從動塊（405），所述轉動套管（501）的內側轉動連接有從動塊（405），所述從動塊（405）與轉動套管（501）之間固定連接有第二扭簧（406），所述從動塊（405）的端部滑動連接有滑動套（411），所述滑動套（411）與升降套（503）之間轉動連接，所述滑動套（411）的端部固定連接有第一錐齒輪（412），所述連接塊（302）的端部固定連接有第二錐齒輪（413），所述第一錐齒輪（412）和第二錐齒輪（413）之間相嚙合。

9.根據權利要求8所述的一種高效自清潔污水處理池，其特征在于：所述安裝座（201）的內側轉動連接有旋桿（402），所述旋桿（402）的頂端垂直固定連接有操作桿（401），所述安裝座（201）上開設有第一限制槽（408），所述操作桿（401）通過第一限制槽（408）與安裝座（201）滑動連接，所述旋桿（402）的另一端滑動連接有驅動塊（404），所述驅動塊（404）與安裝座（201）之間固定連接有第一扭簧（403），所述從動塊（405）的側面設有凸塊（409），所述轉動套管（501）上開設有第二限制槽（410），所述凸塊（409）通過第二限制槽（410）與轉動套管（501）滑動連接，所述從動塊（405）的端部開設有配合槽（407），所述驅動塊（404）的端部通過配合槽（407）與從動塊（405）滑動連接。

10.根據權利要求9所述的一種高效自清潔污水處理池，其特征在于：所述連接結構（6）包括升降塊（601），所述安裝座（201）的內側滑動連接有升降塊（601），所述升降塊（601）的中部與安裝座（201）之間固定連接有第三彈簧（602），所述升降塊（601）的一端與驅動塊（404）轉動連接，所述升降塊（601）的另一端固定連接有抵觸塊（603），所述抵觸塊（603）的端部呈弧面結構，所述轉動套管（501）上開設有容納槽（604）。

發明內容

針對現有技術中的問題，本發明提供了一種高效自清潔污水處理池。

本發明解決其技術問題所采用的技術方案是：一種高效自清潔污水處理池，包括污水池，所述污水池的中部設有排污結構，所述排污結構連接有開合結構，所述排污結構上連接有收集結構，所述收集結構內設有清理結構，所述清理結構與收集結構之間連接有驅動結構，所述驅動結構上設有連接結構。

具體的，所述排污結構包括安裝座，所述污水池的中部固定連接有安裝座，所述安裝座的頂端安裝有第一電機，所述第一電機的端部通過聯軸器固定連接有驅動軸，所述驅動軸的端部固定連接有轉動座，所述轉動座的側面固定連接有第一齒環，所述第一齒環的側面嚙合有多個第一齒輪，所述第一齒輪的中部固定連接有傳動桿，所述傳動桿的端部側面固定連接有攪拌葉，所述污水池的中部開設有排污管，所述傳動桿呈環狀排列于排污管的端部。

具體的，所述開合結構包括密封塞，所述密封塞通過排污管的端部與污水池相抵觸，所述密封塞上垂直固定連接有連接桿，所述連接桿與安裝座之間滑動連接，所述連接桿的另一端固定連接有凸輪圓柱，所述凸輪圓柱上滑動連接有安裝套，所述安裝套與轉動座之間轉動連接。

具體的，所述安裝套的內側固定連接有滑柱，所述滑柱的側面與凸輪圓柱滑動連接，所述安裝套的頂端開設有棘齒槽，所述轉動座的內側滑動連接有棘齒塊，所述棘齒塊與轉動座之間固定連接有第四彈簧，所述棘齒塊通過棘齒槽與安裝套之間相嚙合。

具體的，所述收集結構包括轉動套管，所述安裝座的側面滾動連接有多個第二滾珠，所述轉動套管的端部通過第二滾珠與安裝座之間轉動連接，所述轉動套管外側滑動連接有升降套，所述升降套上固定連接有浮力塊，所述升降套的側面設有安裝頭，所述安裝頭的端部連接有收集套管。

具體的，所述轉動套管的頂端固定連接有第二齒環，所述安裝座的內側轉動連接有第二帶輪，所述第二帶輪的側面固定連接有第二齒輪，所述第二齒輪與第二齒環相嚙合，所述安裝座的側面安裝有第二電機，所述第二電機的端部鍵合有第一帶輪，所述第一帶輪與第二帶輪之間套接有傳動帶。

具體的，所述清理結構包括收集管，所述收集套管的內側滑動連接有收集管，所述收集管的一側固定連接有篩板，所述收集管的端部固定連接有提環，所述收集管的側面開設有第二定位孔，所述收集套管的側面滑動連接有第二定位桿，所述第二定位桿與收集套管之間固定連接有第二彈簧，所述第二定位桿通過第二定位孔與收集管相抵觸，所述安裝頭與升降套之間轉動連接，所述收集套管與安裝頭之間轉動連接，所述收集管的端部滾動連接有第一滾珠，所述安裝座的中部開設有提取槽。

具體的，所述安裝頭的內側轉動連接有配合桿，所述配合桿與收集管的端部固定連接，所述配合桿的側面開設有兩個第一定位孔，所述安裝頭的內側滑動連接有第一定位桿，所述第一定位桿與安裝頭之間固定連接有第一彈簧，所述第一定位桿的端部通過第一定位孔與配合桿相抵觸，所述升降套的側面轉動連接有連接塊，所述連接塊的端部開設有豎槽，所述配合桿的端部通過豎槽與連接塊滑動連接。

具體的，所述驅動結構包括從動塊，所述轉動套管的內側轉動連接有從動塊，所述從動塊與轉動套管之間固定連接有第二扭簧，所述從動塊的端部滑動連接有滑動套，所述滑動套與升降套之間轉動連接，所述滑動套的端部固定連接有第一錐齒輪，所述連接塊的端部固定連接有第二錐齒輪，所述第一錐齒輪和第二錐齒輪之間相嚙合。

具體的，所述安裝座的內側轉動連接有旋桿，所述旋桿的頂端垂直固定連接有操作桿，所述安裝座上開設有第一限制槽，所述操作桿通過第一限制槽與安裝座滑動連接，所述旋桿的另一端滑動連接有驅動塊，所述驅動塊與安裝座之間固定連接有第一扭簧，所述從動塊的側面設有凸塊，所述轉動套管上開設有第二限制槽，所述凸塊通過第二限制槽與轉動套管滑動連接，所述從動塊的端部開設有配合槽，所述驅動塊的端部通過配合槽與從動塊滑動連接。

具體的，所述連接結構包括升降塊，所述安裝座的內側滑動連接有升降塊，所述升降塊的中部與安裝座之間固定連接有第三彈簧，所述升降塊的一端與驅動塊轉動連接，所述升降塊的另一端固定連接有抵觸塊，所述抵觸塊的端部呈弧面結構，所述轉動套管上開設有容納槽。

本發明的有益效果是：（1）本發明所述的一種高效自清潔污水處理池，所述污水池的中部設有排污結構，所述排污結構連接有開合結構，通過排污結構可以避免污水池在排污過程中出現堵塞的情況，通過開合結構可以實現底部排污管的自封效果，提升清理效率。

（2）本發明所述的一種高效自清潔污水處理池，所述排污結構上連接有收集結構，通過收集結構可以對污水池水面上的雜質進行集中處理。

（3）本發明所述的一種高效自清潔污水處理池，所述收集結構內設有清理結構，所述清理結構與收集結構之間連接有驅動結構，所述驅動結構上設有連接結構，通過清理結構可以快速對水面漂浮物進行收集和提取，通過驅動結構方便對收集管的轉動進行控制，提升對于雜質的打撈效率，通過連接結構可以方便使用者通過操作桿控制收集管的轉動。

（發明人：吳剛）
