公布日：2023.12.05

申請日：2023.11.01

分類號：C02F9/00(2023.01)I;B01D33/03(2006.01)I;B01D33/46(2006.01)I;B01D33/44(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N

摘要

本發明涉及高嶺土加工技術領域，公開了一種高嶺土加工中廢水處理裝置，本發明解決了現有高嶺土在加工中淘洗步驟后產生的廢水處理裝置存在過濾板表面過濾的大雜質堵塞濾孔以及堆積在過濾板的中部位置影響下料的速度，效率較低的問題。本發明通過轉桿、凸輪、連接塊、擠壓彈簧、往復絲桿、移動塊、清潔刷、轉軸以及釘輥，通過雙向電機帶動轉桿表面的凸輪轉動，凸輪向上轉動對連接塊和過濾板向上移動，凸輪向下轉動過濾板通過擠壓彈簧的回彈力，雜質被迅速排除，保持濾孔的通暢，通過皮帶傳動往復絲桿帶動移動塊底端的清潔刷移動推料，并且通過延展板帶動轉軸連接的釘輥對濾孔疏通，提高整體的過濾進程。

權利要求書

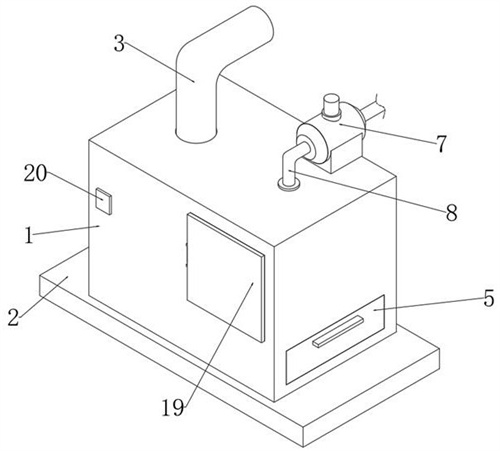

1.一種高嶺土加工中廢水處理裝置，包括箱體（1），設置在箱體（1）底面的底板（2），連接在箱體（1）頂端的進水管（3），設置在箱體（1）內腔中部的隔板（9），隔板（9）的兩側分別為過濾腔和沉淀腔，開設在箱體（1）表面的出料口（4），設置在出料口（4）內部的擋板（5），貫穿在擋板（5）內部的旋轉桿（6），旋轉桿（6）的兩端與出料口（4）內壁活動連接，箱體（1）的內部設置有過濾板（10），設置在箱體（1）頂端的吸泵（7），以及連接在吸泵（7）一端的管道（8），其特征在于：所述箱體（1）的內部設置有用于對過濾板（10）上下移動的震動結構（14），所述過濾板（10）的上方設置有對其表面雜質清潔和對濾孔疏通的清理結構（15）；震動結構（14）包括開設在箱體（1）和隔板（9）表面的凹槽（141），設置在凹槽（141）內部的支撐塊（142），設置在支撐塊（142）上端的雙向電機（143），設置在雙向電機（143）一端的轉桿（144），轉桿（144）的一端與箱體（1）的內壁為活動連接，設置在轉桿（144）表面的凸輪（145），設置在凸輪（145）上端的連接塊（146）,連接塊（146）與過濾板（10）相連接，設置在連接塊（146）頂面的擠壓彈簧（147），擠壓彈簧（147）的一端與凹槽（141）的內壁頂端相連接；清理結構（15）包括套設在轉桿（144）表面的皮帶（151），套設在皮帶（151）一端的往復絲桿（152），螺紋連接在往復絲桿（152）表面的移動塊（153），設置在移動塊（153）底端的清潔刷（154）；所述往復絲桿（152）的一端與隔板（9）表面開設的槽口內壁活動連接，清潔刷（154）的長度與過濾板（10）的長度相等，清潔刷（154）的兩端設置有延展板（155），延展板（155）呈L字形，兩組所述延展板（155）的一端活動連接有轉軸（156），轉軸（156）的一端連接有釘輥（157），釘輥（157）的表面設置有若干釘頭，且相鄰之間的釘頭的間距與濾孔間距相等；所述箱體（1）的內部設置有壓動結構（13），壓動結構（13）包括設置在過濾腔的壓板（131），壓板（131）的側面與箱體（1）的內壁和隔板（9）的左面相貼合壓板（131）的頂面設置有活性炭板（132），活性炭板（132）用于吸附廢水中參雜的重金屬離子以及有機物進行吸附，活性炭板（132）與壓板（131）的尺寸相等，壓板（131）的底端設置有壓簧（133），壓簧（133）的一端與箱體（1）的底端內壁相連接，隔板（9）的表面開設有出水口一（134）和出水口二（135），出水口一（134）高于出水口二（135）的位置，出水口一（134）和出水口二（135）的厚度小于壓板（131）與活性炭板（132）相加的厚度。

2.根據權利要求1所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述凸輪（145）的側面與連接塊（146）相接觸，凸輪（145）向上轉動半圈對連接塊（146）和過濾板（10）向上頂動，凸輪（145）向下轉動半圈不對連接塊（146）和過濾板（10）頂動，連接塊（146）和過濾板（10）通過自身重力向下移動，連接塊（146）在凹槽（141）內移動，凸輪（145）在凹槽（141）內轉動。

3.根據權利要求1所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述過濾板（10）的一側上端設置有收雜結構（16），收雜結構（16）包括設置在箱體（1）內壁的長板（161），設置在長板（161）底端的拉簧（162），拉簧（162）的一端設置有吸鐵石一（163），設置在吸鐵石一（163）下方的吸鐵石二（164），吸鐵石一（163）與吸鐵石二（164）為異極相吸。

4.根據權利要求3所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述吸鐵石二（164）的底端設置有收料盒（165），收料盒（165）的高度大于清潔刷（154）和移動塊（153）相加的高度，收料盒（165）的底面呈梯形，收料盒（165）的底面靠近清潔刷（154）一端為斜面。

5.根據權利要求1所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述管道（8）的一端連接有浮動結構（12），浮動結構（12）連接在管道（8）一端的軟管（121），軟管（121）的一端設置有短管（122），短管（122）的底端設置有濾筒（123），短管（122）的外部設置有橫板（124），橫板（124）的兩端設置有浮球（125）。

6.根據權利要求1所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述隔板（9）的一側設置有間歇出料結構（17），間歇出料結構（17）包括設置在雙向電機（143）另一端的滾珠絲桿（171），滾珠絲桿（171）的表面螺紋連接有移動柱（172），移動柱（172）的一端設置有調劑盒（173），調劑盒（173）的內腔存放有酸堿中和劑。

7.根據權利要求6所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述調劑盒（173）的側面開設有開孔（174），開孔（174）設置有多組，調劑盒（173）的側面開設有滑槽（175），滑槽（175）的內部滑動有滑塊（176），滑塊（176）的一端設置有彈簧（177），彈簧（177）與滑槽（175）內壁相連接，滑塊（176）的表面設置有側板（178），側板（178）一端設置有鏈條（179），鏈條（179）的一端與隔板（9）相連接。

8.根據權利要求1所述的一種高嶺土加工中廢水處理裝置，其特征在于：所述箱體（1）的表面開設有開口（11），箱體（1）的表面鉸接有轉動板（20），箱體（1）的表面開設有窗口（18），箱體（1）表面鉸接有蓋板（19）。

發明內容

本發明的目的在于提供一種高嶺土加工中廢水處理裝置，采用本裝置進行工作，從而解決了現有高嶺土在加工中淘洗步驟后產生的廢水處理裝置存在過濾板表面過濾的大雜質堵塞濾孔以及堆積在過濾板的中部位置影響下料的速度，效率較低的問題。

為實現上述目的，本發明提供如下技術方案：一種高嶺土加工中廢水處理裝置，包括箱體，設置在箱體底面的底板，連接在箱體頂端的進水管，設置在箱體內腔中部的隔板，隔板的兩側分別為過濾腔和沉淀腔，開設在箱體表面的出料口，設置在出料口內部的擋板，貫穿在擋板內部的旋轉桿，旋轉桿的兩端與出料口內壁活動連接，箱體的內部設置有過濾板，設置在箱體頂端的吸泵，以及連接在吸泵一端的管道，所述箱體的內部設置有用于對過濾板上下移動的震動結構，所述過濾板的上方設置有對其表面雜質清潔和對濾孔疏通的清理結構；

震動結構包括開設在箱體和隔板表面的凹槽，設置在凹槽內部的支撐塊，設置在支撐塊上端的雙向電機，設置在雙向電機一端的轉桿，轉桿的一端與箱體的內壁為活動連接，設置在轉桿表面的凸輪，設置在凸輪上端的連接塊,連接塊與過濾板相連接，設置在連接塊頂面的擠壓彈簧，擠壓彈簧的一端與凹槽的內壁頂端相連接；

清理結構包括套設在轉桿表面的皮帶，套設在皮帶一端的往復絲桿，螺紋連接在往復絲桿表面的移動塊，設置在移動塊底端的清潔刷。

進一步地，所述凸輪的側面與連接塊相接觸，凸輪向上轉動半圈對連接塊和過濾板向上頂動，凸輪向下轉動半圈不對連接塊和過濾板頂動，連接塊和過濾板通過自身重力向下移動，連接塊在凹槽內移動，凸輪在凹槽內轉動。

進一步地，所述往復絲桿的一端與隔板表面開設的槽口內壁活動連接，清潔刷的長度與過濾板的長度相等，清潔刷的兩端設置有延展板，延展板呈L字形，兩組所述延展板的一端活動連接有轉軸，轉軸的一端連接有釘輥，釘輥的表面設置有若干釘頭，且相鄰之間的釘頭的間距與濾孔間距相等。

進一步地，所述過濾板的一側上端設置有收雜結構，收雜結構包括設置在箱體內壁的長板，設置在長板底端的拉簧，拉簧的一端設置有吸鐵石一，設置在吸鐵石一下方的吸鐵石二，吸鐵石一與吸鐵石二為異極相吸。

進一步地，所述吸鐵石二的底端設置有收料盒，收料盒的高度大于清潔刷和移動塊相加的高度，收料盒的底面呈梯形，收料盒的底面靠近清潔刷一端為斜面。

進一步地，所述箱體的內部設置有壓動結構，壓動結構包括設置在過濾腔的壓板，壓板的側面與箱體的內壁和隔板的左面相貼合壓板的頂面設置有活性炭板，活性炭板用于吸附廢水中參雜的重金屬離子以及有機物進行吸附，活性炭板與壓板的尺寸相等，壓板的底端設置有壓簧，壓簧的一端與箱體的底端內壁相連接，隔板的表面開設有出水口一和出水口二，出水口一高于出水口二的位置，出水口一和出水口二的厚度小于壓板與活性炭板相加的厚度。

進一步地，所述管道的一端連接有浮動結構，浮動結構連接在管道一端的軟管，軟管的一端設置有短管，短管的底端設置有濾筒，短管的外部設置有橫板，橫板的兩端設置有浮球。

進一步地，所述隔板的一側設置有間歇出料結構，間歇出料結構包括設置在雙向電機另一端的滾珠絲桿，滾珠絲桿的表面螺紋連接有移動柱，移動柱的一端設置有調劑盒，調劑盒的內腔存放有酸堿中和劑。

進一步地，所述調劑盒的側面開設有開孔，開孔設置有多組，調劑盒的側面開設有滑槽，滑槽的內部滑動有滑塊，滑塊的一端設置有彈簧，彈簧與滑槽內壁相連接，滑塊的表面設置有側板，側板一端設置有鏈條，鏈條的一端與隔板相連接。

進一步地，所述箱體的表面開設有開口，箱體的表面鉸接有轉動板，箱體的表面開設有窗口，箱體表面鉸接有蓋板。

與現有技術相比，本發明的有益效果如下：

本發明提出的一種高嶺土加工中廢水處理裝置，現有高嶺土在加工中淘洗步驟后產生的廢水處理裝置存在過濾板表面過濾的大雜質堵塞濾孔以及堆積在過濾板的中部位置影響下料的速度，效率較低；而本發明通過轉桿、凸輪、連接塊、擠壓彈簧、往復絲桿、移動塊、清潔刷、轉軸以及釘輥，通過雙向電機帶動轉桿表面的凸輪轉動，凸輪向上轉動對連接塊和過濾板向上移動，凸輪向下轉動過濾板通過擠壓彈簧的回彈力，雜質被迅速排除，保持濾孔的通暢，通過皮帶傳動往復絲桿帶動移動塊底端的清潔刷移動推料，并且通過延展板帶動轉軸連接的釘輥對濾孔疏通，提高整體的過濾進程。

（發明人：馬金鑫）
