公布日：2023.03.28
申請日：2022.12.30
分類號：C02F11/00(2006.01)I;C02F11/12(2019.01)I
摘要
本發明公開了一種土地整治用污泥處理機及其使用方法，包括框體，所述框體的內部開設有空腔，所述框體左側的頂部設置有兩個電機，兩個電機的輸出端均固定連接有攪拌葉，兩個攪拌葉的右側均轉動連接有支撐圓盤。該發明，通過設置框體、空腔、電機、攪拌葉、支撐圓盤、出料裝置和振動裝置等結構部件，出料裝置能夠?qū)⒊魟﹪姙⒅廖勰嗟谋砻�，從而會減少臭味，兩個攪拌葉可以通過兩個電機對污泥攪拌，振動裝置會將斜板表面的污泥振動，向下掉落的同時會通過進料口掉落至傳輸帶上，使傳輸帶將加工的污泥向左輸送過程受到離子除臭機和烘干機的加工，最后掉落至料車內部，具備更好的對污泥進行凈化加工的優點。
權利要求書

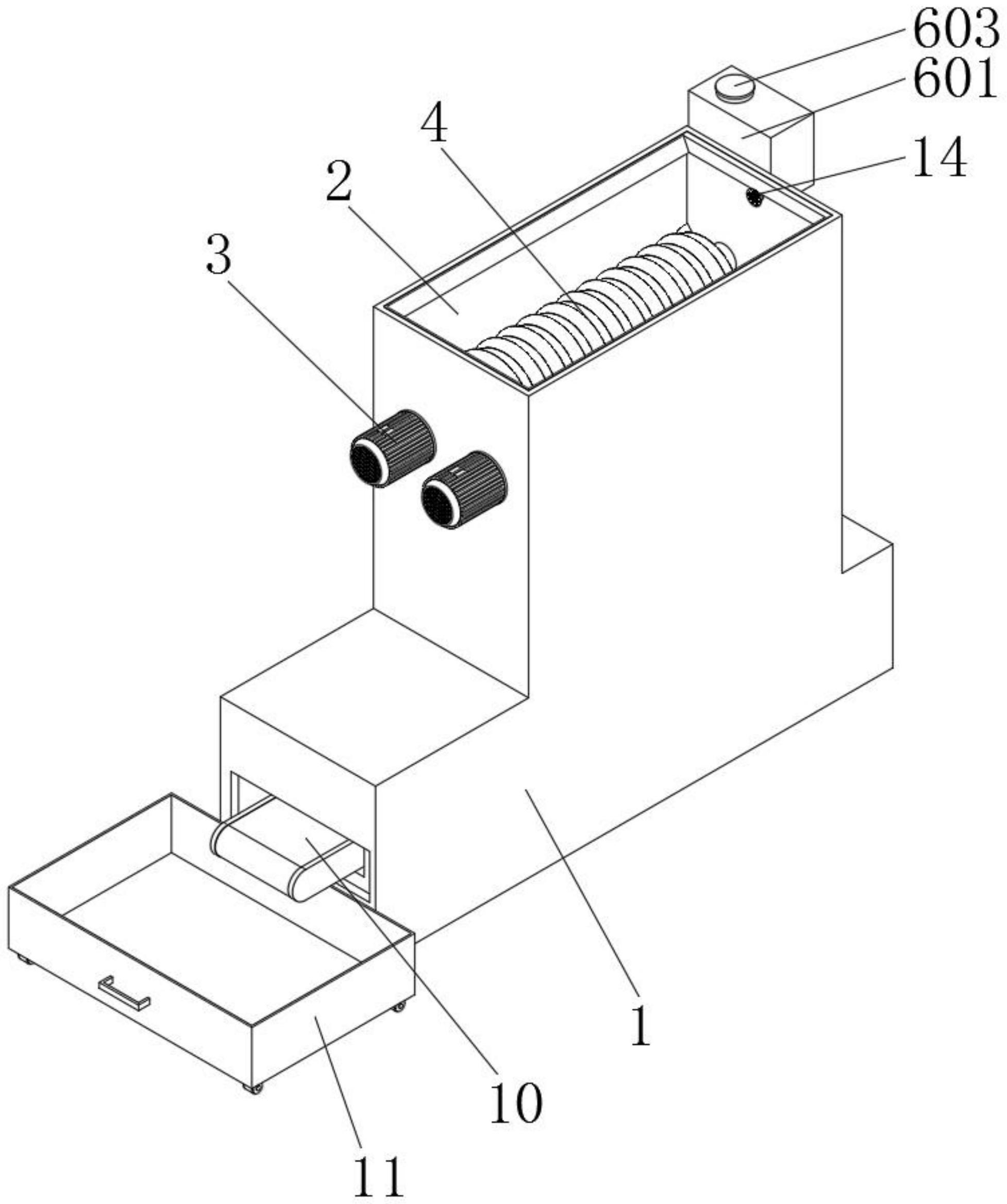

1.一種土地整治用污泥處理機，包括框體(1)，所述框體(1)的內部開設有空腔(2)，其特征在于：所述框體(1)左側的頂部設置有兩個電機(3)，兩個電機(3)的輸出端均固定連接有攪拌葉(4)，兩個攪拌葉(4)的右側均轉動連接有支撐圓盤(5)，兩個支撐圓盤(5)的右側均與空腔(2)內壁的右側固定連接，所述框體(1)右側的頂部設置有出料裝置(6)，所述空腔(2)的內部設置有振動裝置(7)，所述空腔(2)內壁的底部分別固定連接有離子除臭機(8)和烘干機(9)，所述空腔(2)內壁的底部設置有傳輸帶(10)。
2.如權利要求1所述的一種土地整治用污泥處理機，其特征在于：所述出料裝置(6)包括藥箱(601)，所述藥箱(601)內部的后側開設有藥槽(602)，所述藥箱(601)的頂部螺紋連接有頂蓋(603)，所述藥箱(601)內部的前側設置有抽水泵(604)，所述抽水泵(604)的后側固定連通有吸水管(605)且貫穿延伸至藥槽(602)的內部，所述抽水泵(604)的左側固定連通有出料管(606)且貫穿延伸至空腔(2)的內部。
3.如權利要求1所述的一種土地整治用污泥處理機，其特征在于：所述振動裝置(7)包括殼體(701)，所述殼體(701)的左側與空腔(2)內壁的左側固定連接，所述殼體(701)的內部固定連接有兩個振動電機(702)，兩個振動電機(702)的頂部均固定連接有振動彈簧(703)，兩個振動彈簧(703)的頂部固定連接有斜板(704)，所述斜板(704)頂部的前側和后側均固定連接有防料塊(705)。
4.如權利要求1所述的一種土地整治用污泥處理機，其特征在于：所述空腔(2)的內部滑動連接有過濾網(12)，所述過濾網(12)的右側固定連接有把手(13)，所述過濾網(12)的四周與空腔(2)的內部緊密接觸。
5.如權利要求1所述的一種土地整治用污泥處理機，其特征在于：所述傳輸帶(10)的左側依次貫穿離子除臭機(8)、烘干機(9)和框體(1)且延伸至框體(1)外側，所述傳輸帶(10)底部的左側配合使用有料車(11)。6.如權利要求2所述的一種土地整治用污泥處理機，其特征在于：所述出料管(606)的左側固定連通有噴頭(14)，所述噴頭(14)的內部開設有通孔(15)，所述通孔(15)的數量為多個且均勻分布于噴頭(14)的內部。
7.如權利要求3所述的一種土地整治用污泥處理機，其特征在于：所述斜板(704)底部的右側配合使用有進料口(16)，所述進料口(16)的右側與空腔(2)內壁的右側固定連接。
8.如權利要求3所述的一種土地整治用污泥處理機，其特征在于：所述斜板(704)的底部固定連接有三個控制塊(17)，三個控制塊(17)的內部均配合使用有圓柱(18)，三個圓柱(18)的前側和后側均分別與空腔(2)內壁的前側和后側固定連接。
9.如權利要求1至8所述的一種土地整治用污泥處理機的使用方法，其特征在于：方法包括如下步驟：第一步：打開藥箱(601)的頂蓋(603)，將除臭劑倒入藥槽(602)的內部，再啟動抽水泵(604)，抽水泵(604)會通過吸水管(605)吸出的藥液從出料管(606)排出，使藥液通過噴頭(14)內部的多個通孔(15)噴射出；第二步：啟動兩個電機(3)，使兩個電機(3)帶動兩個攪拌葉(4)進行旋轉，再將需要處理的污泥倒入框體(1)內部的空腔(2)，使兩個攪拌葉(4)對污泥進行攪拌成小顆粒，在攪拌的過程中，除臭劑藥液會噴射至污泥的表面上，從而減少污泥的臭味，在攪拌的過程中，小顆粒污泥會通過過濾網(12)掉落至斜板(704)上，污泥內較大的石頭等物體會停留在過濾網(12)，起到兩個振動電機(702)，兩個振動電機(702)會帶動兩個振動彈簧(703)并使斜板(704)進行振動，使粉碎后的污泥通過振動向下掉落，使粉碎后的污泥從進料口(16)掉落至傳輸帶(10)上，三個控制塊(17)和三個圓柱(18)的配合使用，能夠控制斜板(704)的振動范圍；第三步：運行傳輸帶(10)，傳輸帶(10)會帶動粉碎后的污泥向左方向運輸，從而依次通過離子除臭機(8)減少臭味，實現二次除臭，通過烘干機(9)會減少內部水分，運輸至左側會使加工后的污泥掉落至料車(11)的內部，從而可以拉動料車(11)運輸加工后的污泥，再拉動把手(13)帶動過濾網(12)向右移動，從而可以對過濾網(12)上殘留的物體進行清理。
發明內容
針對現有技術存在的問題，本發明提供了一種土地整治用污泥處理機及其使用方法，具備更好的對污泥進行凈化加工的優點，解決了現有污泥含有大量的有機物、各種病原體及其他有害物質，若不進行穩定化處理，成為二次污染源，導致環境污染和病菌傳播的問題。
本發明是這樣實現的，一種土地整治用污泥處理機及其使用方法，包括框體，所述框體的內部開設有空腔，所述框體左側的頂部設置有兩個電機，兩個電機的輸出端均固定連接有攪拌葉，兩個攪拌葉的右側均轉動連接有支撐圓盤，兩個支撐圓盤的右側均與空腔內壁的右側固定連接，所述框體右側的頂部設置有出料裝置，所述空腔的內部設置有振動裝置，所述空腔內壁的底部分別固定連接有離子除臭機和烘干機，所述空腔內壁的底部設置有傳輸帶。
作為本發明優選的，所述出料裝置包括藥箱，所述藥箱內部的后側開設有藥槽，所述藥箱的頂部螺紋連接有頂蓋，所述藥箱內部的前側設置有抽水泵，所述抽水泵的后側固定連通有吸水管且貫穿延伸至藥槽的內部，所述抽水泵的左側固定連通有出料管且貫穿延伸至空腔的內部。
作為本發明優選的，所述振動裝置包括殼體，所述殼體的左側與空腔內壁的左側固定連接，所述殼體的內部固定連接有兩個振動電機，兩個振動電機的頂部均固定連接有振動彈簧，兩個振動彈簧的頂部固定連接有斜板，所述斜板頂部的前側和后側均固定連接有防料塊。
作為本發明優選的，所述空腔的內部滑動連接有過濾網，所述過濾網的右側固定連接有把手，所述過濾網的四周與空腔的內部緊密接觸。
作為本發明優選的，所述傳輸帶的左側依次貫穿離子除臭機、烘干機和框體且延伸至框體外側，所述傳輸帶底部的左側配合使用有料車。
作為本發明優選的，所述出料管的左側固定連通有噴頭，所述噴頭的內部開設有通孔，所述通孔的數量為多個且均勻分布于噴頭的內部。
所述斜板底部的右側配合使用有進料口，所述進料口的右側與空腔內壁的右側固定連接。
作為本發明優選的，所述斜板的底部固定連接有三個控制塊，三個控制塊的內部均配合使用有圓柱，三個圓柱的前側和后側均分別與空腔內壁的前側和后側固定連接。
作為本發明優選的，方法包括如下步驟：第一步：打開藥箱的頂蓋，將除臭劑倒入藥槽的內部，再啟動抽水泵，抽水泵會通過吸水管吸出的藥液從出料管排出，使藥液通過噴頭內部的多個通孔噴射出；
第二步：啟動兩個電機，使兩個電機帶動兩個攪拌葉進行旋轉，再將需要處理的污泥倒入框體內部的空腔，使兩個攪拌葉對污泥進行攪拌成小顆粒，在攪拌的過程中，除臭劑藥液會噴射至污泥的表面上，從而減少污泥的臭味，在攪拌的過程中，小顆粒污泥會通過過濾網掉落至斜板上，污泥內較大的石頭等物體會停留在過濾網，起到兩個振動電機，兩個振動電機會帶動兩個振動彈簧并使斜板進行振動，使粉碎后的污泥通過振動向下掉落，使粉碎后的污泥從進料口掉落至傳輸帶上，三個控制塊和三個圓柱的配合使用，能夠控制斜板的振動范圍；
第三步：運行傳輸帶，傳輸帶會帶動粉碎后的污泥向左方向運輸，從而依次通過離子除臭機減少臭味，實現二次除臭，通過烘干機會減少內部水分，運輸至左側會使加工后的污泥掉落至料車的內部，從而可以拉動料車運輸加工后的污泥，再拉動把手帶動過濾網向右移動，從而可以對過濾網上殘留的物體進行清理。
與現有技術相比，本發明的有益效果如下：
1、本發明通過設置框體、空腔、電機、攪拌葉、支撐圓盤、出料裝置和振動裝置等結構部件，出料裝置能夠?qū)⒊魟﹪姙⒅廖勰嗟谋砻�，從而會減少臭味，兩個攪拌葉可以通過兩個電機對污泥攪拌，振動裝置會將斜板表面的污泥振動，向下掉落的同時會通過進料口掉落至傳輸帶上，使傳輸帶將加工的污泥向左輸送過程受到離子除臭機和烘干機的加工，最后掉落至料車內部，具備更好的對污泥進行凈化加工的優點。
2、本發明通過設置出料裝置，抽水泵會通過吸水管吸出的藥液從出料管排出，使藥液通過噴頭內部的多個通孔向框體的內部噴灑，從而可以噴射至污泥的表面進行除臭味。
3、本發明通過設置振動裝置，兩個振動電機和兩個振動彈簧的使用，可以將斜板的表面的污泥振動且向下移動，從而污泥停留在斜板的表面。
4、本發明通過設置過濾網和把手，污泥內較大的石頭等物體會停留在過濾網，從而避免加工出的污泥內部有其他物體。
5、本發明通過設置除臭機、烘干機和料車，除臭機能夠?qū)ξ勰嗌l(fā)的臭味去除，烘干機可以將污泥內的水分烘干，料車能夠?qū)庸ず蟮奈勰嗍占?/span>
6、本發明通過噴頭和多個通孔，藥液通過噴頭內部多個通孔噴出，可以使噴灑效果更好，能夠更好的噴射至污泥的表面。
7、本發明通過設置進料口，可以將斜板表面的污泥通過進料口掉落至傳輸帶的表面上，將粉碎后的污泥更好的全部掉落至傳動帶表面。
8、本發明通過設置三個控制塊和三個圓柱，三個控制塊和三個圓柱能夠控制斜板在空腔內部的振動范圍，使斜板的使用效果更好。
（發明人：楊樂;周揚;來彥明）
