公布日：2023.03.28
申請日：2022.12.14
分類號：C02F3/12(2023.01)I
摘要
本發明提供了一種耦合型好氧顆粒污泥批處理反應器，利用剪切應力產生器實現污泥與污水的充分混合、傳質，同時剪應力產生器可優化好氧顆粒污泥結構，結合選擇壓產生裝置實現對好氧顆粒污泥結構的有效控制，本發明結構簡單，采用模塊化、裝置化設計，可自動化控制，保障好氧顆粒污泥系統的穩定運行。
權利要求書

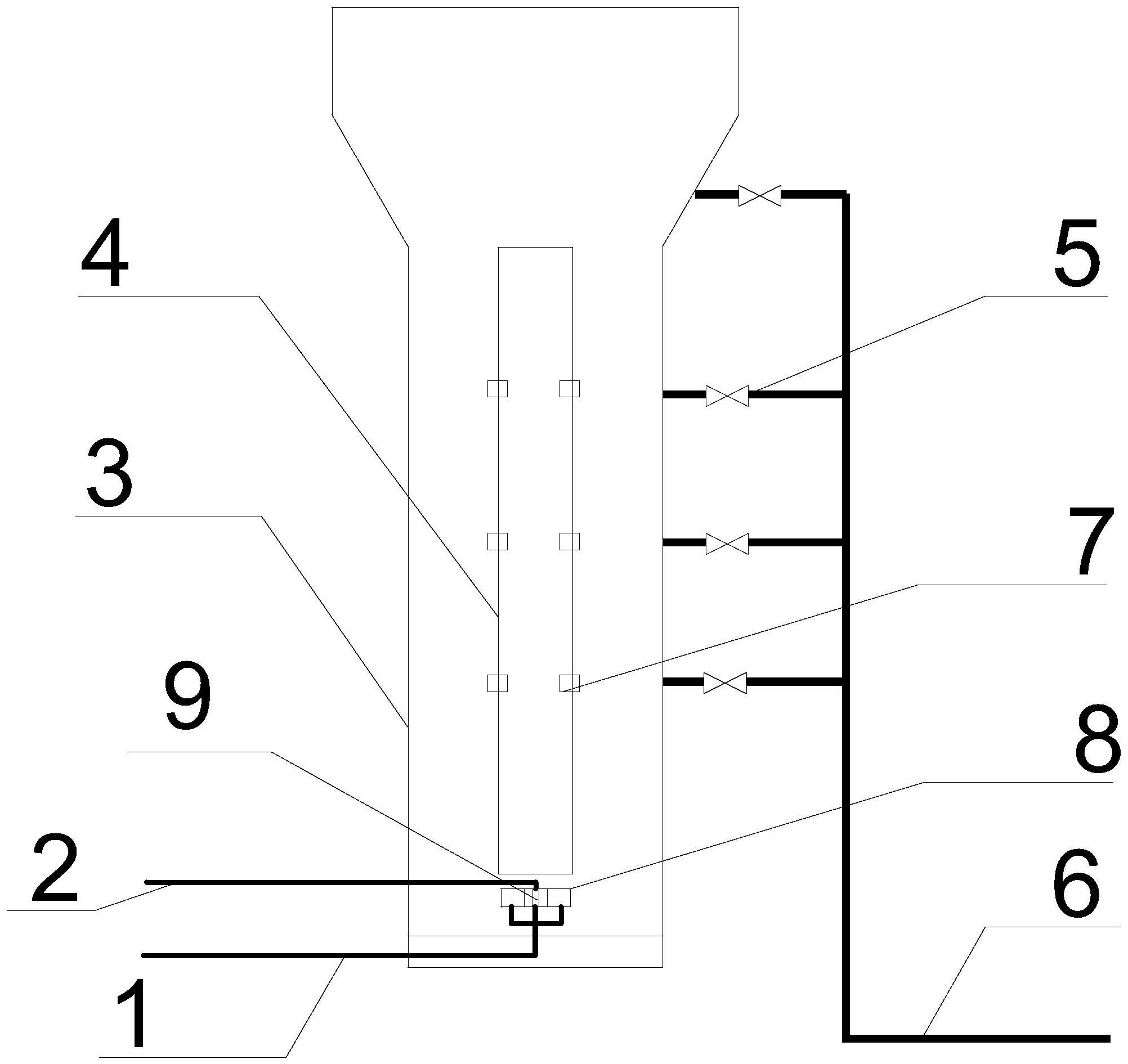

1.一種耦合型好氧顆粒污泥批處理反應器，其特征在于：包括進風管道、進水管道、反應器殼體、剪切應力產生器及選擇壓產生裝置；進水管道、進風管道、選擇壓產生裝置分別連接于反應器殼體外側，剪應力發生器設置于反應器殼體內側。
2.根據權利要求1所述的一種耦合型好氧顆粒污泥批處理反應器，其特征在于：所述剪切應力產生器包括曝氣器、射流進水口及導流管；射流進水口與進水管道連接，曝氣器與進風管道連接；曝氣器環形布置在射流進水口周圍，射流進水口及曝氣器布置在導流管下方，導流管上開設環形孔。
3.根據權利要求2所述的一種耦合型好氧顆粒污泥批處理反應器，其特征在于：所述選擇壓產生裝置包括一組帶閥門管道及排水管道，每根帶閥門管道一側與反應器殼體連接，另一側與排水管道連接；每根帶閥門管道在豎直方向上依次分層排布。
4.根據權利要求3所述的一種耦合型好氧顆粒污泥批處理反應器，其特征在于：帶閥門管道與反應器殼體連接處的高度與導流管上開設環形孔的高度一致。
5.根據權利要求3所述的一種耦合型好氧顆粒污泥批處理反應器，其特征在于：根據反應器規模在反應器殼體內均勻設置多個剪切應力產生器。
6.根據權利要求5所述的一種耦合型好氧顆粒污泥批處理反應器，其特征在于：每個剪切應力產生器導流管下方曝氣器的數量為3-10個。
發明內容
本發明為解決上述現有技術存在的不足，提供了一種耦合型好氧顆粒污泥批處理反應器。
本發明采用的技術方案是：一種耦合型好氧顆粒污泥批處理反應器，包括進風管道、進水管道、反應器殼體、剪切應力產生器及選擇壓產生裝置；進水管道、進風管道、選擇壓產生裝置分別連接于反應器殼體外側，剪應力發生器設置于反應器殼體內側。
優選的，所述剪切應力產生器包括曝氣器、射流進水口及導流管；射流進水口與進水管道連接，曝氣器與進風管道連接；曝氣器環形布置在射流進水口周圍，射流進水口及曝氣器布置在導流管下方，導流管上開設環形孔。曝氣器為剪切應力產生器提供合理的氣源，帶動水流在導流管內部上升，對好氧顆粒污泥進行剪切；射流進水口在SBR反應器進水階段為反應器內的污水提供快速混合，使得好氧顆粒污泥里外微生物都吸食足營養物質，即微生物飽食；剪切應力產生器是好氧顆粒污泥批處理反應器的關鍵部件，在SBR反應器運行階段，在保障污水處理氣水比的情況下，為好氧顆粒污泥批處理反應器提供合適的水力剪切應力，使得好氧顆粒污泥變得密實，同時清除掉好氧顆粒污泥顆粒上一些劣勢的細菌，提高好氧顆粒污泥的沉降性能。
優選的，所述選擇壓產生裝置包括一組帶閥門管道及排水管道，每根帶閥門管道一側與反應器殼體連接，另一側與排水管道連接；每根帶閥門管道在豎直方向上依次分層排布。不同密度的好氧顆粒下沉性能不同，高密度、無空腔的優質好氧顆粒下沉較快，低密度、空腔化的劣質好氧顆粒下沉較慢；因此同一時刻內優質好氧顆粒處于反應器中相對下部的位置，而劣質好氧顆粒處于反應器中相對上部的位置；可根據好氧顆粒污泥系統運行需要，通過選擇壓產生裝置，在SBR反應器沉淀階段，通過不同深度、不同的啟動時間排水，為好氧顆粒污泥SBR反應器提供一個合適的選擇壓，將污水中的劣質污泥顆粒、污泥碎片去除，達到選優汰劣的目的。
優選的，帶閥門管道與反應器殼體連接處的高度與導流管上開設環形孔的高度一致。
優選的，可根據反應器規模在反應器殼體內均勻設置多個剪切應力產生器。
優選的，每個剪切應力產生器導流管下方曝氣器的數量為3-10個。
有益效果
(1)利用剪切應力產生器實現污泥與污水的充分混合、傳質，同時剪應力產生器可優化好氧顆粒污泥結構，結合選擇壓產生裝置實現對好氧顆粒污泥結構的有效控制。
(2)利用選擇壓產生裝置，在批處理反應器的沉淀階段，通過在不同的深度、不同的啟動時間排水，提供不同的選擇壓，使得符合要求的好氧顆粒污泥被保留下來循環使用，不符合要求的劣質污泥顆粒和污泥碎片隨污水排出，工藝操作靈活。
(3)本發明結構簡單，采用模塊化、裝置化設計，可自動化控制，保障好氧顆粒污泥系統的穩定運行。
（發明人：滕宗禮;胡建東;高國玉;劉硯;馬友梅;王耀東;藺偉）
