公布日：2023.12.08
申請日：2023.09.11
分類號：C02F1/30(2023.01)I;C02F1/72(2023.01)I
摘要
本發明提出一種等離子體曝氣污水深度處理裝置，包括曝氣處理池、曝氣風機和等離子體發生器，曝氣處理池通過曝氣風機與等離子體發生器連接，等離子體發生器的下方安裝有支撐殼體，且支撐殼體的內側設有維修腔，維修腔的兩端均在支撐殼體上安裝有防護門，等離子體發生器的內側設有絕緣裝配框，且絕緣裝配框設有若干組，若干組絕緣裝配框的內側均安裝有等離子體發生組件，且絕緣裝配框通過升降組件與等離子體發生器及支撐殼體連接，本發明依次或者是針對某組等離子體發生組件進行維護時，能夠?qū)⑵滢D(zhuǎn)移至維修腔內進行維護，不會影響到其他等離子體發生組件的工作狀態，繼而能夠在維護的同時，進行污水的深度處理，確保了污水處理的效率。
權利要求書

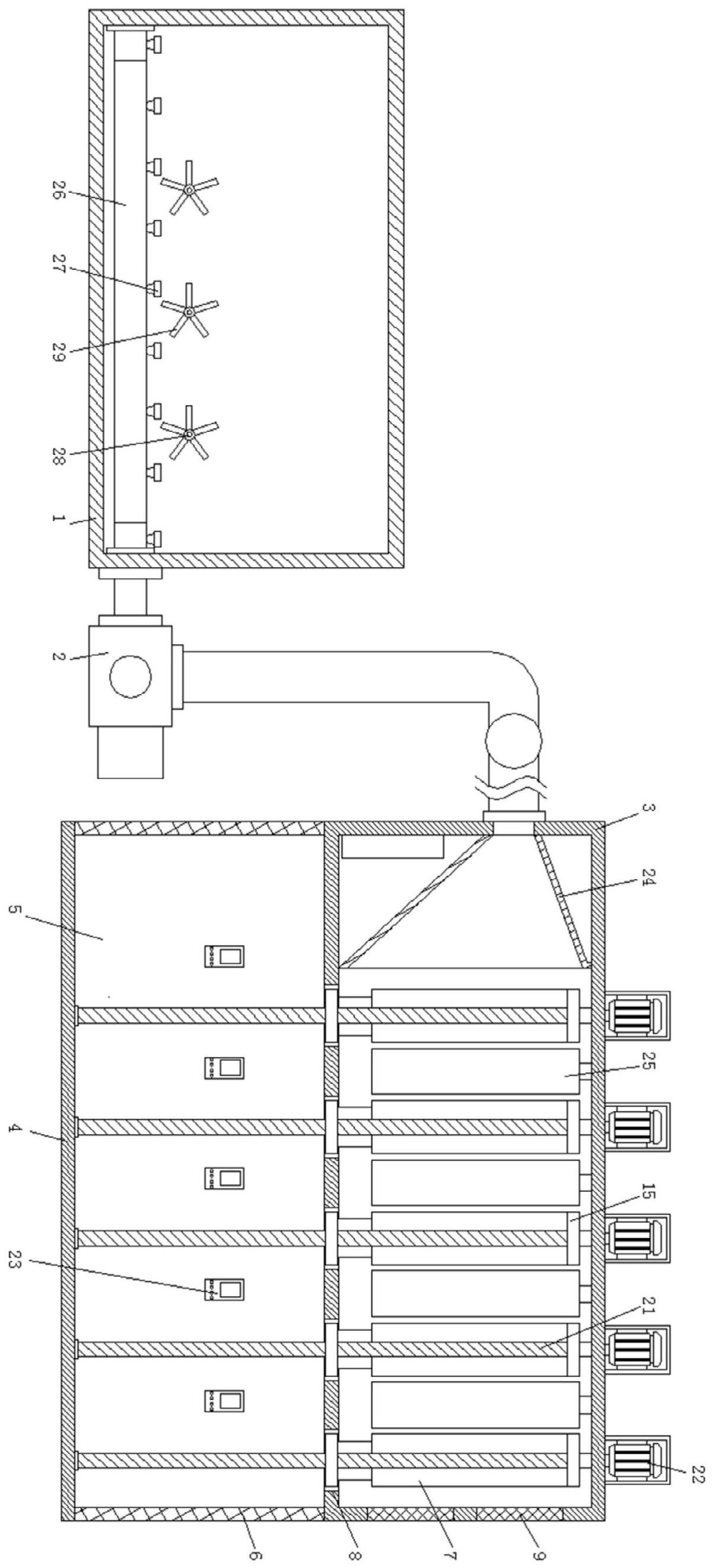

1.一種等離子體曝氣污水深度處理裝置，包括曝氣處理池(1)、曝氣風機(2)和等離子體發生器(3)，其特征在于：所述曝氣處理池(1)通過曝氣風機(2)與等離子體發生器(3)連接，所述等離子體發生器(3)的下方安裝有支撐殼體(4)，且支撐殼體(4)的內側設有維修腔(5)，所述維修腔(5)的兩端均在支撐殼體(4)上安裝有防護門(6)，所述等離子體發生器(3)的內側設有絕緣裝配框(7)，且絕緣裝配框(7)設有若干組，若干組所述絕緣裝配框(7)的內側均安裝有等離子體發生組件，且絕緣裝配框(7)通過升降組件與等離子體發生器(3)及支撐殼體(4)連接，所述絕緣裝配框(7)的正下方在等離子體發生器(3)上設有開口(8)，且開口(8)與維修腔(5)連通，所述等離子體發生器(3)遠離曝氣風機(2)的一端開設有進氣口(9)，且進氣口(9)設有若干組。
2.根據權利要求1所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述等離子體發生組件包括外裝配架(10)和內裝配架(11)，所述內裝配架(11)的外側通過絕緣連接件(12)與外裝配架(10)連接，且絕緣連接件(12)設有若干組，所述內裝配架(11)的兩側均安裝有鋸齒狀內電極(13)，且鋸齒狀內電極(13)設有若干組，若干組所述鋸齒狀內電極(13)的一側均在外裝配架(10)上安裝有極板狀外電極(14)。
3.根據權利要求2所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述絕緣裝配框(7)的上端安裝有第一連接板(15)，且絕緣裝配框(7)的下端通過支架安裝有第二連接板(16)，所述第一連接板(15)和第二連接板(16)均與升降組件連接，所述絕緣裝配框(7)上開設有插槽(17)，且插槽(17)設有若干組，若干組所述插槽(17)的內側均設有插條(18)，且插條(18)與外裝配架(10)連接。
4.根據權利要求1所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述開口(8)的正下方在支撐殼體(4)上安裝有墊板(19)，所述墊板(19)的兩端均安裝有接近開關(20)，所述接近開關(20)的輸出端與升降組件電連接。
5.根據權利要求3所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述升降組件包括兩組呈對稱設置的螺紋絲桿(21)，所述螺紋絲桿(21)的兩端分別通過軸承與等離子體發生器(3)和支撐殼體(4)連接，且螺紋絲桿(21)通過電機(22)驅動，所述螺紋絲桿(21)穿過第一連接板(15)和第二連接板(16)，并通過螺紋與第一連接板(15)和第二連接板(16)連接，所述支撐殼體(4)的內壁上安裝有電機控制端(23)。
6.根據權利要求1所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述等離子體發生器(3)的內側安裝有氣體導流口(24)，且氣體導流口(24)的輸出端通過管道與曝氣風機(2)的輸入端連接，所述等離子體發生器(3)的內側還設有導氣罩(25)，所述導氣罩(25)均勻設有若干組，并通過支架與等離子體發生器(3)連接，若干組所述導氣罩(25)分布在若干組絕緣裝配框(7)之間。
7.根據權利要求1所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述曝氣處理池(1)的內側安裝有曝氣管(26)，且曝氣管(26)的輸入端通過管道與曝氣風機(2)的輸出端連接，所述曝氣管(26)上安裝有曝氣噴嘴(27)，且曝氣噴嘴(27)均勻設有若干組，所述曝氣管(26)的上方設有固定軸(28)，且固定軸(28)的一端通過軸承與曝氣處理池(1)連接，所述固定軸(28)設有若干組，且若干組固定軸(28)的外側安裝有攪動板(29)，所述攪動板(29)設有若干組。
8.根據權利要求3所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述開口(8)與第二連接板(16)之間設有密封層(30)，所述密封層(30)具有彈性，且密封層(30)靠近第二連接板(16)的一端呈弧形設置。
9.根據權利要求2所述的一種等離子體曝氣污水深度處理裝置，其特征在于：所述絕緣裝配框(7)的下端安裝有等離子體發生電源(31)，且等離子體發生電源(31)通過螺栓與絕緣裝配框(7)連接，所述等離子體發生電源(31)與鋸齒狀內電極(13)以及極板狀外電極(14)電連接。
發明內容
針對上述問題，本發明的目的在于提出一種等離子體曝氣污水深度處理裝置，該種等離子體曝氣污水深度處理裝置具有便于對等離子發生組件維護的優點，解決現有技術中存在的問題。
為實現本發明的目的，本發明通過以下技術方案實現：一種等離子體曝氣污水深度處理裝置，包括曝氣處理池、曝氣風機和等離子體發生器，所述曝氣處理池通過曝氣風機與等離子體發生器連接，所述等離子體發生器的下方安裝有支撐殼體，且支撐殼體的內側設有維修腔，所述維修腔的兩端均在支撐殼體上安裝有防護門，所述等離子體發生器的內側設有絕緣裝配框，且絕緣裝配框設有若干組，若干組所述絕緣裝配框的內側均安裝有等離子體發生組件，且絕緣裝配框通過升降組件與等離子體發生器及支撐殼體連接，所述絕緣裝配框的正下方在等離子體發生器上設有開口，且開口與維修腔連通，所述等離子體發生器遠離曝氣風機的一端開設有進氣口，且進氣口設有若干組。
進一步改進在于：所述等離子體發生組件包括外裝配架和內裝配架，所述內裝配架的外側通過絕緣連接件與外裝配架連接，且絕緣連接件設有若干組，所述內裝配架的兩側均安裝有鋸齒狀內電極，且鋸齒狀內電極設有若干組，若干組所述鋸齒狀內電極的一側均在外裝配架上安裝有極板狀外電極。
進一步改進在于：所述絕緣裝配框的上端安裝有第一連接板，且絕緣裝配框的下端通過支架安裝有第二連接板，所述第一連接板和第二連接板均與升降組件連接，所述絕緣裝配框上開設有插槽，且插槽設有若干組，若干組所述插槽的內側均設有插條，且插條與外裝配架連接。
進一步改進在于：所述開口的正下方在支撐殼體上安裝有墊板，所述墊板的兩端均安裝有接近開關，所述接近開關的輸出端與升降組件電連接。
進一步改進在于：所述升降組件包括兩組呈對稱設置的螺紋絲桿，所述螺紋絲桿的兩端分別通過軸承與等離子體發生器和支撐殼體連接，且螺紋絲桿通過電機驅動，所述螺紋絲桿穿過第一連接板和第二連接板，并通過螺紋與第一連接板和第二連接板連接，所述支撐殼體的內壁上安裝有電機控制端。
進一步改進在于：所述等離子體發生器的內側安裝有氣體導流口，且氣體導流口的輸出端通過管道與曝氣風機的輸入端連接，所述等離子體發生器的內側還設有導氣罩，所述導氣罩均勻設有若干組，并通過支架與等離子體發生器連接，若干組所述導氣罩分布在若干組絕緣裝配框之間。
進一步改進在于：所述曝氣處理池的內側安裝有曝氣管，且曝氣管的輸入端通過管道與曝氣風機的輸出端連接，所述曝氣管上安裝有曝氣噴嘴，且曝氣噴嘴均勻設有若干組，所述曝氣管的上方設有固定軸，且固定軸的一端通過軸承與曝氣處理池連接，所述固定軸設有若干組，且若干組固定軸的外側安裝有攪動板，所述攪動板設有若干組。
進一步改進在于：所述開口與第二連接板之間設有密封層，所述密封層具有彈性，且密封層靠近第二連接板的一端呈弧形設置。
進一步改進在于：所述絕緣裝配框的下端安裝有等離子體發生電源，且等離子體發生電源通過螺栓與絕緣裝配框連接，所述等離子體發生電源與鋸齒狀內電極以及極板狀外電極電連接。
本發明的有益效果為：該種等離子體曝氣污水深度處理裝置通過設置的支撐殼體，提供一個及時維護的空間，由此在依次或者是針對某組等離子體發生組件進行維護時，能夠?qū)⑵滢D(zhuǎn)移至維修腔內進行維護，同時不會影響到其他等離子體發生組件的工作狀態，繼而能夠在維護的同時，進行污水的深度處理，確保了污水處理的效率，進一步的在插槽和插條的作用下，使外裝配架采用了插入式的連接方式，便于拆卸的同時，方便安裝，再通過設置的墊板與接近開關，能夠使絕緣裝配框達到既定位置后，自行停止電機的運轉，提升操作的便利性。
（發明人：胡春明;張華;李治龍）
