公布日：2023.03.28
申請日：2022.12.07
分類號：B01D46/02(2006.01)I;B01D46/48(2006.01)I;B01D46/88(2022.01)I
摘要
本發明公開了一種污泥廢氣綜合處理裝置，涉及污泥廢氣綜合處理技術領域，包括架體，所述架體水平放置，所述架體的頂部設置有動力機構，所述架體的內部設置有濾氣機構，所述濾氣機構包括有定位裝置、頂部罐體、底部罐體、過濾機構和密封機構，所述底部罐體的內壁與頂部罐體的底部螺紋連接。本發明通過采用底部罐體、頂部罐體、定位裝置、連接裝置和架體配合，轉動連接卡套解除導管與出氣口的連接，通過轉動轉板解除對頂部罐體的卡接，通過握把順著底部罐體的內壁轉動頂部罐體，將頂部罐體取下，便于使用者對該裝置的檢修，順著底部罐體的內壁將定位卡板取出，便于使用者對濾袋的更換，提高了該裝置的工作效率。
權利要求書

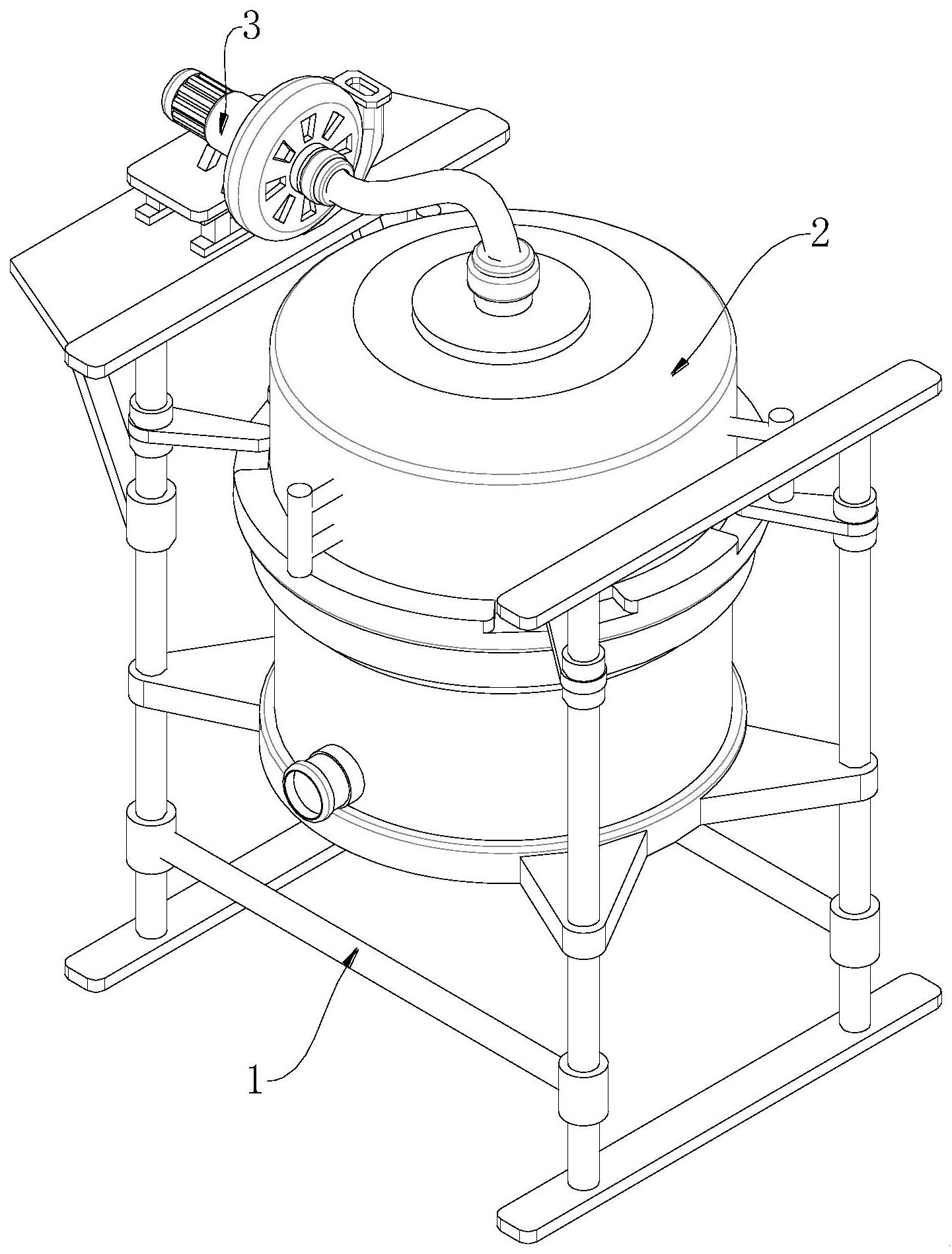

1.一種污泥廢氣綜合處理裝置，包括架體(1)，其特征在于：所述架體(1)水平放置，所述架體(1)的頂部設置有動力機構(3)，所述架體(1)的內部設置有濾氣機構(2)；所述濾氣機構(2)包括有定位裝置(7)、頂部罐體(8)、底部罐體(9)、過濾機構(14)和密封機構，所述底部罐體(9)的底部與架體(1)的一側活動卡接，所述底部罐體(9)的內壁與頂部罐體(8)的底部螺紋連接，所述過濾機構(14)與底部罐體(9)的內壁活動卡接，所述頂部罐體(8)的底部設置有密封機構，所述頂部罐體(8)的一側設置有定位裝置(7)；所述動力機構(3)包括有風機(4)和導管(5)，所述風機(4)與架體(1)的頂部固定連接，所述導管(5)的一端與風機(4)的一側活動卡接；所述架體(1)包括有支撐卡環(11)和架桿(12)，所述支撐卡環(11)的內壁與底部罐體(9)的底部活動卡接，所述架桿(12)的一端與支撐卡環(11)的一側固定連接。
2.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述定位裝置(7)包括有轉板(15)和連接卡環(16)，所述連接卡環(16)的一側與頂部罐體(8)的外壁固定連接，所述連接卡環(16)與頂部罐體(8)之間通過焊接固定連接，所述轉板(15)的一側設置有螺紋卡套，所述架桿(12)的頂端開設有螺紋，所述轉板(15)的一側通過螺紋卡套與架桿(12)的一端螺紋連接，所述連接卡環(16)的頂部開設有卡槽，所述轉板(15)的一側通過卡槽與連接卡環(16)的上表面活動卡接，所述轉板(15)的數量為四個，且轉板(15)關于頂部罐體(8)的外壁環形分布。
3.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述頂部罐體(8)的外壁固定焊接有握把，所述頂部罐體(8)通過定位裝置(7)和架體(1)之間構成可拆卸結構，所述底部罐體(9)的底部通過支撐卡環(11)和架體(1)活動卡接，所述底部罐體(9)通過支撐卡環(11)和架體(1)之間構成可拆卸結構。
4.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述頂部罐體(8)的頂部固定連接有出氣口(13)，所述出氣口(13)的頂部設置有連接裝置(6)，所述連接裝置(6)包括有連接卡套(23)和橡膠卡圈，所述連接卡套(23)的內壁與出氣口(13)的頂部螺紋連接，所述連接卡套(23)的內壁與橡膠卡圈活動卡接，所述橡膠卡圈的一側與出氣口(13)的頂部活動卡接，所述連接卡套(23)的內壁與導管(5)的一端活動卡接，所述導管(5)采用橡塑軟管。
5.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述底部罐體(9)的底部固定連接有排污口(10)，所述排污口(10)的底部螺紋設置有密封底蓋，所述底部罐體(9)的一側固定連接有進氣口(17)，所述進氣口(17)、底部罐體(9)、頂部罐體(8)、排污口(10)和出氣口(13)之間構成連通結構，所述底部罐體(9)的底部設置為錐形。
6.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述密封機構包括有密封卡圈(22)，所述密封卡圈(22)采用彈性橡塑材料，所述密封卡圈(22)的一側與連接卡環(16)的一側活動卡接，所述底部罐體(9)的頂部與密封卡圈(22)的一側活動卡接。
7.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述過濾機構(14)包括有定位卡套(18)、濾袋(19)和定位卡板(20)，所述底部罐體(9)的內壁固定連接有卡塊(21)，所述卡塊(21)的頂部與定位卡板(20)的一側活動卡接，所述定位卡板(20)的上表面與定位卡套(18)固定連接，所述定位卡套(18)的外壁與濾袋(19)活動卡接，所述定位卡板(20)的一側開設有通孔，所述定位卡板(20)和定位卡套(18)之間構成連通結構，所述定位卡板(20)通過頂部罐體(8)和底部罐體(9)之間構成可拆卸結構。
8.根據權利要求1所述的一種污泥廢氣綜合處理裝置，其特征在于：所述架體(1)的頂部固定連接有架板，所述架體(1)的頂部通過架板與風機(4)固定連接，所述風機(4)的底部通過螺栓與架體(1)固定連接，所述風機(4)通過螺栓和架體(1)之間構成可拆卸結構，所述風機(4)采用CX-75A-AC型號鼓風機。
發明內容
本發明提供一種污泥廢氣綜合處理裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明所采用的技術方案是：
一種污泥廢氣綜合處理裝置，包括架體，所述架體水平放置，所述架體的頂部設置有動力機構，所述架體的內部設置有濾氣機構；
所述濾氣機構包括有定位裝置、頂部罐體、底部罐體、過濾機構和密封機構，所述底部罐體的底部與架體的一側活動卡接，所述底部罐體的內壁與頂部罐體的底部螺紋連接，所述過濾機構與底部罐體的內壁活動卡接，所述頂部罐體的底部設置有密封機構，所述頂部罐體的一側設置有定位裝置；
所述動力機構包括有風機和導管，所述風機與架體的頂部固定連接，所述導管的一端與風機的一側活動卡接；
所述架體包括有支撐卡環和架桿，所述支撐卡環的內壁與底部罐體的底部活動卡接，所述架桿的一端與支撐卡環的一側固定連接。
本發明技術方案的進一步改進在于：所述定位裝置包括有轉板和連接卡環，所述連接卡環的一側與頂部罐體的外壁固定連接，所述連接卡環與頂部罐體之間通過焊接固定連接，所述轉板的一側設置有螺紋卡套，所述架桿的頂端開設有螺紋，所述轉板的一側通過螺紋卡套與架桿的一端螺紋連接，所述連接卡環的頂部開設有卡槽，所述轉板的一側通過卡槽與連接卡環的上表面活動卡接，所述轉板的數量為四個，且轉板關于頂部罐體的外壁環形分布。
采用上述技術方案，該方案中順著架桿的一端轉動轉板，使得轉板的一側通過連接卡環對頂部罐體的位置進行固定，提高了該裝置的穩定性。
本發明技術方案的進一步改進在于：所述頂部罐體的外壁固定焊接有握把，所述頂部罐體通過定位裝置和架體之間構成可拆卸結構，所述底部罐體的底部通過支撐卡環和架體活動卡接，所述底部罐體通過支撐卡環和架體之間構成可拆卸結構。
采用上述技術方案，該方案中通過轉動轉板解除對頂部罐體的卡接，由支撐卡環的內壁將底部罐體和頂部罐體取下，通過握把順著底部罐體的內壁轉動頂部罐體，將底部罐體與頂部罐體進行分離，便于使用者對該裝置的檢修。
本發明技術方案的進一步改進在于：所述頂部罐體的頂部固定連接有出氣口，所述出氣口的頂部設置有連接裝置，所述連接裝置包括有連接卡套和橡膠卡圈，所述連接卡套的內壁與出氣口的頂部螺紋連接，所述連接卡套的內壁與橡膠卡圈活動卡接，所述橡膠卡圈的一側與出氣口的頂部活動卡接，所述連接卡套的內壁與導管的一端活動卡接，所述導管采用橡塑軟管。
采用上述技術方案，該方案中通過轉動連接卡套解除導管與出氣口之間的連接，便于使用者對頂部罐體的轉動，提高了頂部罐體內壁的整潔度。
本發明技術方案的進一步改進在于：所述底部罐體的底部固定連接有排污口，所述排污口的底部螺紋設置有密封底蓋，所述底部罐體的一側固定連接有進氣口，所述進氣口、底部罐體、頂部罐體、排污口和出氣口之間構成連通結構，所述底部罐體的底部設置為錐形。
采用上述技術方案，該方案中通過濾氣機構對廢氣的過濾，阻擋粉塵，隨后粉塵下落至底部罐體的底部，通過排污口將粉塵倒出清理，便于使用者對該裝置的清理。
本發明技術方案的進一步改進在于：所述密封機構包括有密封卡圈，所述密封卡圈采用彈性橡塑材料，所述密封卡圈的一側與連接卡環的一側活動卡接，所述底部罐體的頂部與密封卡圈的一側活動卡接。
采用上述技術方案，該方案中通過底部罐體與頂部罐體之間通過密封卡圈的貼合，提高了該裝置的密封性。
本發明技術方案的進一步改進在于：所述過濾機構包括有定位卡套、濾袋和定位卡板，所述底部罐體的內壁固定連接有卡塊，所述卡塊的頂部與定位卡板的一側活動卡接，所述定位卡板的上表面與定位卡套固定連接，所述定位卡套的外壁與濾袋活動卡接，所述定位卡板的一側開設有通孔，所述定位卡板和定位卡套之間構成連通結構，所述定位卡板通過頂部罐體和底部罐體之間構成可拆卸結構。
采用上述技術方案，該方案中通過對頂部罐體拆卸的同時，順著底部罐體的內壁將定位卡板取出，便于使用者對濾袋的更換，提高了該裝置的工作效率。
本發明技術方案的進一步改進在于：所述架體的頂部固定連接有架板，所述架體的頂部通過架板與風機固定連接，所述風機的底部通過螺栓與架體固定連接，所述風機通過螺栓和架體之間構成可拆卸結構，所述風機采用CX-75A-AC型號鼓風機。
采用上述技術方案，該方案中通過架體的頂部對風機進行拆卸檢修，便于使用者對該裝置損害元件的更換，提高了該裝置的耐久性。
由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：
1、本發明提供一種污泥廢氣綜合處理裝置，采用底部罐體、頂部罐體、定位裝置、連接裝置和架體配合，轉動連接卡套解除導管與出氣口的連接，通過轉動轉板解除對頂部罐體的卡接，通過握把順著底部罐體的內壁轉動頂部罐體，將頂部罐體取下，便于使用者對該裝置的檢修，順著底部罐體的內壁將定位卡板取出，便于使用者對濾袋的更換，提高了該裝置的工作效率。
2、本發明提供一種污泥廢氣綜合處理裝置，采用頂部罐體、底部罐體、連接卡環、密封機構和定位裝置配合，底部罐體與頂部罐體之間通過密封卡圈的貼合，同時連接卡環的內壁與底部罐體的頂部卡接，提高了該裝置的密封性。
3、本發明提供一種污泥廢氣綜合處理裝置，采用底部罐體、排污口、支撐卡環、架桿和定位裝置配合，通過濾氣機構對廢氣的過濾，阻擋粉塵，隨后粉塵下落至底部罐體的底部，通過排污口將粉塵倒出清理，便于使用者對該裝置的清理，由支撐卡環的內壁將底部罐體和頂部罐體取下，通過握把順著底部罐體的內壁轉動頂部罐體，將底部罐體與頂部罐體進行分離，便于使用者對頂部罐體和底部罐體的內壁進行清理，提高了該裝置的整潔度。
（發明人：施榮標）
