公布日：2023.04.21
申請日：2022.08.22
分類號：C02F1/04(2023.01)I;C02F1/06(2023.01)I;C02F9/00(2023.01)I;C02F1/66(2023.01)N
摘要
本發明公開一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，包括廢水輸送泵、廢水加熱器、閃蒸罐、循環母液儲罐、循環母液輸送泵、循環母液一級預熱器、循環母液二級預熱器、蒸發塔以及水冷卻塔；所述的閃蒸罐內產生的濃縮液從底部排出并且與廢水管道收集的廢水一起經由廢水輸送泵輸送，而該廢水輸送泵輸送的混合廢水分為兩股，一股進入至循環母液儲液罐中用于補充后續蒸發工藝的蒸發量。本發明將傳統順流雙效蒸發中的真空二效蒸發器替換為了常壓下就能高效運作的熱質同傳蒸發塔，從而避免使用真空系統，降低了設備的材質要求、工作條件要求，擴大了雙效蒸發的應用范圍和應用領域。
權利要求書

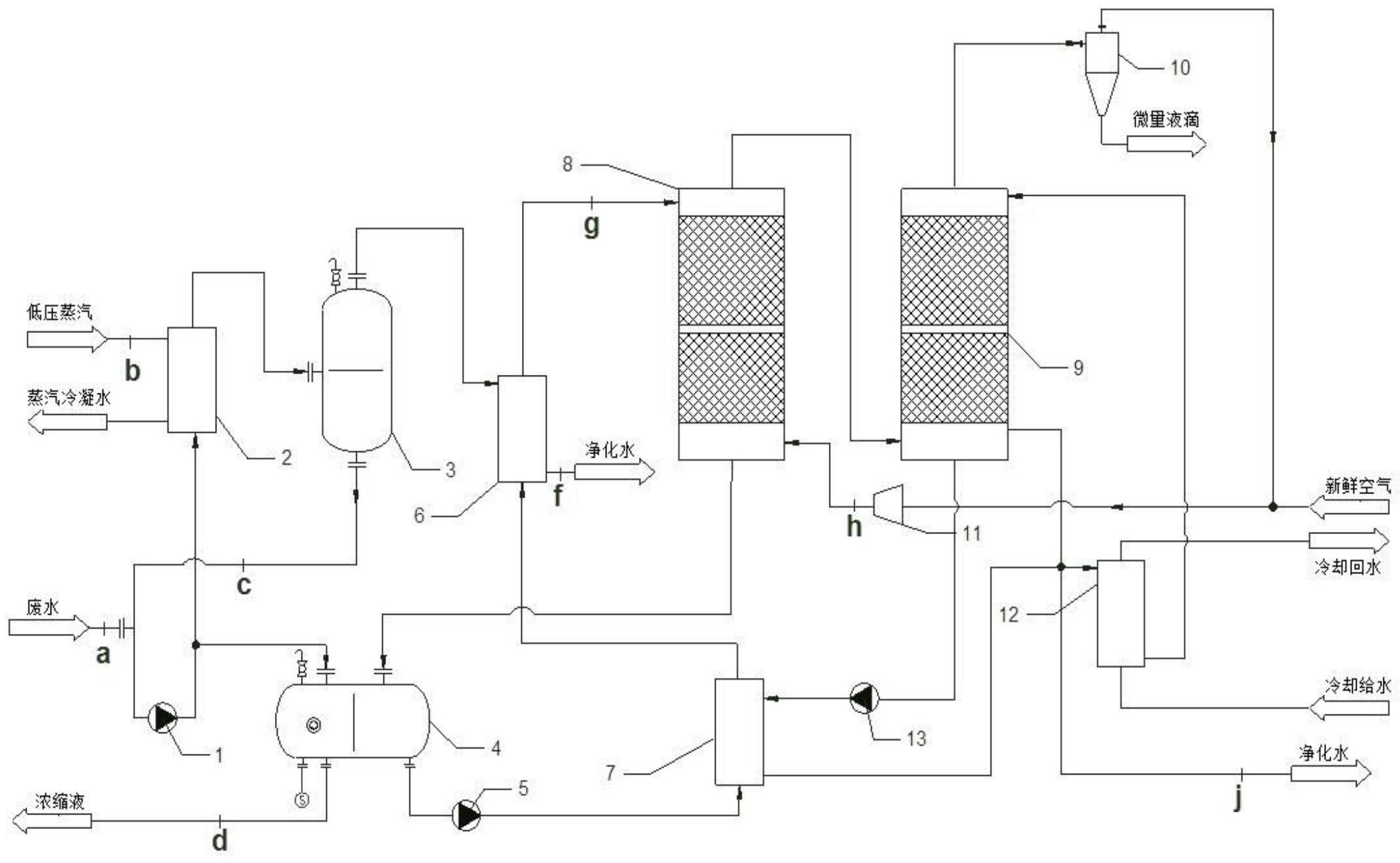

1.用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：包括廢水輸送泵(1)、廢水加熱器(2)、閃蒸罐(3)、循環母液儲罐(4)、循環母液輸送泵(5)、循環母液一級預熱器(7)、循環母液二級預熱器(6)、蒸發塔(8)以及水冷卻塔(9)；所述的閃蒸罐(3)內產生的濃縮液從底部排出并且與廢水管道收集的廢水一起經由廢水輸送泵(1)輸送，而該廢水輸送泵(1)輸送的混合廢水分為兩股，一股進入至循環母液儲液罐中用于補充后續蒸發工藝的蒸發量；另一股廢水則相應送入至廢水加熱器(2)中行加熱，加熱至預設溫度后的廢水繼續送入至閃蒸罐(3)中，閃蒸罐(3)頂部產生一效蒸汽，一效蒸汽送入至循環母液二級預熱器(6)中作為該預熱器的熱源，并且經過該預熱器換熱冷凝后形成凈化水排出后送去污水處理；所述的循環母液輸送泵(5)從循環母液儲罐(4)中抽出一股循環母液依次送入至循環母液一級預熱器(7)和循環母液二級預熱器(6)中進行升溫，升溫至預設溫度后，循環母液送入至蒸發塔(8)中進行噴淋；且蒸發塔(8)中產生的混合氣體，相應送入至水冷卻塔(9)中進行冷卻處理，相應將混合氣體中的水蒸氣冷凝下來。
2.根據權利要求1所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：還包括循環水輸送泵(13)以及循環水冷卻器(12)；所述的水冷卻塔(9)中蓄存的冷凝熱水溢出后經設置的循環水輸送泵(13)送入至循環母液一級預熱器(7)中作熱源換熱，且換熱后的循環水分為三股，一股通入循環水冷卻器(12)冷卻至預設溫度后送入至水冷卻塔(9)中循環使用；一股則直接送回水冷卻塔(9)中用以維持塔釜溫度；最后一股則作為凈化水送去污水處理。
3.根據權利要求2所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的廢水加熱器(2)通過送入的低壓蒸汽加熱進入其內部的廢水，加熱后排出蒸汽冷凝水。
4.根據權利要求2所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的循環母液儲罐(4)還設置有濃縮液排液管道。
5.根據權利要求2所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的蒸發塔(8)的塔底還通過安裝的風機(11)設置有新風管道，當蒸發塔(8)進行噴淋時，蒸發塔(8)的塔底有一股新鮮空氣經由風機(11)通入塔內，此股空氣與循環母液在塔內進行熱質同傳。
6.根據權利要求2所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的蒸發塔(8)的塔底的循環母液經過固液分離除去固體鹽之后進入至循環母液儲罐(4)，維持循環母液儲罐(4)中的物料平衡。
7.根據權利要求2所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的循環水冷卻器(12)上還設置有冷卻給水管道和冷卻出水管道。
8.根據權利要求5所述的一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，其特征在于：所述的水冷去塔的上端還連接安裝有氣液旋風分離器(10)，水冷卻塔(9)塔頂?shù)臍怏w經氣液旋風分離器(10)除去其中夾帶的液滴；而氣液旋風分離器(10)排出的空氣又可相應送入至新風管道上補充新鮮氣體。
發明內容
本發明的目的是針對現有技術存在的不足，提供一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置；其技術方案如下：
一種用于高鹽有機廢水的新型順流雙效蒸發濃縮裝置，包括廢水輸送泵、廢水加熱器、閃蒸罐、循環母液儲罐、循環母液輸送泵、循環母液一級預熱器、循環母液二級預熱器、蒸發塔以及水冷卻塔。
所述的閃蒸罐內產生的濃縮液從底部排出并且與廢水管道收集的廢水一起經由廢水輸送泵輸送，而該廢水輸送泵輸送的混合廢水分為兩股，一股進入至循環母液儲液罐中用于補充后續蒸發工藝的蒸發量。
另一股廢水則相應送入至廢水加熱器中行加熱，加熱至預設溫度后的廢水繼續送入至閃蒸罐中，閃蒸罐頂部產生一效蒸汽，一效蒸汽送入至循環母液二級預熱器中作為該預熱器的熱源，并且經過該預熱器換熱冷凝后形成凈化水排出后送去污水處理。
所述的循環母液輸送泵從循環母液儲罐中抽出一股循環母液依次送入至循環母液一級預熱器和循環母液二級預熱器中進行升溫，升溫至預設溫度后，循環母液送入至蒸發塔中進行噴淋；且蒸發塔中產生的混合氣體，相應送入至水冷卻塔中進行冷卻處理，相應將混合氣體中的水蒸氣冷凝下來。
進一步地，還包括循環水輸送泵以及循環水冷卻器；所述的水冷卻塔中蓄存的冷凝熱水溢出后經設置的循環水輸送泵送入至循環母液一級預熱器中作熱源換熱，且換熱后的循環水分為三股，一股通入循環水冷卻器冷卻至預設溫度后送入至水冷卻塔中循環使用；一股則直接送回水冷卻塔中用以維持塔釜溫度；最后一股則作為凈化水送去污水處理。
進一步地，所述的廢水加熱器通過送入的低壓蒸汽加熱進入其內部的廢水，加熱后排出蒸汽冷凝水。
進一步地，所述的循環母液儲罐還設置有濃縮液排液管道。
進一步地，所述的蒸發塔的塔底還通過安裝的風機設置有新風管道，當蒸發塔進行噴淋時，蒸發塔的塔底有一股新鮮空氣經由風機通入塔內，此股空氣與循環母液在塔內進行熱質同傳。
進一步地，所述的蒸發塔的塔底的循環母液經過固液分離除去固體鹽之后進入至循環母液儲罐，維持循環母液儲罐中的物料平衡。
進一步地，所述的循環水冷卻器上還設置有冷卻給水管道和冷卻出水管道。
進一步地，所述的水冷去塔的上端還連接安裝有氣液旋風分離器，水冷卻塔塔頂?shù)臍怏w經氣液旋風分離器除去其中夾帶的液滴；而氣液旋風分離器排出的空氣又可相應送入至新風管道上補充新鮮氣體。
有益效果：本發明具有以下有益效果：
1)本發明具有上述三大循環回路，物料損失少，處理過程中不產生任何污染物，是一個高效、清潔、節能的新型順流雙效蒸發方法；
2)本發明將傳統順流雙效蒸發中的真空二效蒸發器替換為了常壓下就能高效運作的熱質同傳蒸發塔，從而避免使用真空系統，降低了設備的材質要求、工作條件要求，擴大了雙效蒸發的應用范圍和應用領域；
3)本發明實現了一部分熱能在蒸發塔、水冷卻塔、循環母液一級預熱器之間的循環流動，實現了余熱的高效回收利用；這一能量循環解決了公知的傳統順流雙效蒸發中末效蒸汽熱量浪費問題，從而降低了工藝整體的能耗；
4)本發明處理徹底，最終得到的是結晶和凈化水，其中凈化水中的有機污染物可以繼續進行后續的消除工藝去除，經過后續處理的凈化水可以作為清水回收利用；
5)本發明可以在傳統順流雙效蒸發工藝的基礎上進行改建，用較小的投資就可以換來大幅度的能耗節省，投資回收期在可接受范圍內；具有高效節能、操作彈性大、水質適用范圍廣等特點，適用于大多數情況下含有機物高鹽廢水的綜合處理；
6)本發明中一效蒸汽與二效蒸汽的比例受到廢水原料自身含鹽濃度的影響，含鹽濃度越高的廢水原料就需要更多的一效蒸汽來得到二效蒸汽。綜合考慮各方面的因素，二者的比例范圍應控制在0.75-1.05∶1之間，對于高鹽有機廢水的濃縮作業，本發明與傳統順流雙效蒸發相比，具有水質適應范圍廣、運行能耗低、避免使用真空系統等優點。
（發明人：付博;肖瑞雪;巢克凡;周喬;宋化忠;陳慕華;朱新寶）
