公布日：2023.12.12
申請日：2023.11.08
分類號：B01D33/50(2006.01)I;B01D33/067(2006.01)I;B01D33/41(2006.01)I;B01D33/80(2006.01)I
摘要
本發明公開了一種采用多級過濾的高效污水處理設備，包括多級串聯的過濾筒、過濾流道以及反沖洗流道。過濾筒中安裝有濾料模塊和擠壓模塊，濾料模塊由若干個分體單元組成，擠壓模塊用于驅動濾料模塊的分體單元相互遠離或者相互靠近；過濾流道和反沖洗流道均經過濾料模塊；當進行過濾作業時，濾料模塊的各分體單元相互靠近；當進行深度反沖洗時，濾料模塊的各分體單元相互遠離。本發明調節濾料模塊的間隙來應對不同的工作模式，包括過濾模式以及反沖洗模式，即在過濾模式下，通過擠壓使得濾料模塊的間隙更小，在反沖洗模式下使得濾料模塊的間隙更大，從而提高過濾效率以及反沖洗效率。
權利要求書

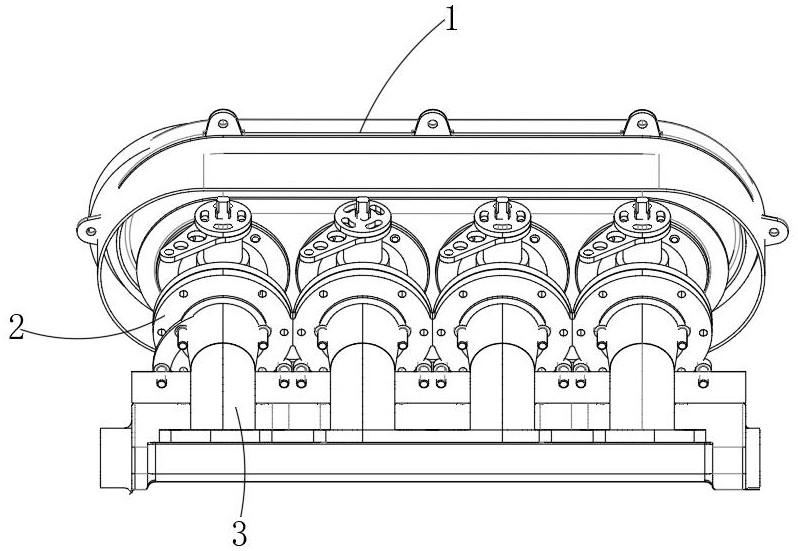

1.一種采用多級過濾的高效污水處理設備，其特征在于，包括多級串聯的過濾筒（2），過濾筒（2）中安裝有濾料模塊以及擠壓模塊，濾料模塊由若干個分體單元組成，擠壓模塊用于驅動濾料模塊的分體單元相互遠離或者相互靠近；還包括過濾流道和反沖洗流道，過濾流道和反沖洗流道均經過濾料模塊；當進行過濾作業時，濾料模塊的各分體單元相互靠近；當進行深度反沖洗時，濾料模塊的各分體單元相互遠離。
2.根據權利要求1所述的一種采用多級過濾的高效污水處理設備，其特征在于，濾料模塊的分體單元為圓柱狀的過濾柱體（23），過濾柱體（23）環設在過濾筒（2）的內周向，其中部為橡膠材質的立柱，立柱的外圍固定濾料；擠壓模塊包括安裝在過濾柱體（23）頂部的上法蘭臺（21）以及安裝在過濾柱體（23）底部的下法蘭臺（22）；其中上法蘭臺（21）和下法蘭臺（22）其中之一為可旋轉結構，另一個則為固定結構，在旋轉時，過濾柱體（23）的一端發生扭轉，使得，過濾柱體（23）的中部擠壓在一起。
3.根據權利要求2所述的一種采用多級過濾的高效污水處理設備，其特征在于，上法蘭臺（21）為可旋轉結構，過濾柱體（23）的底部與下法蘭臺（22）轉動連接，且過濾柱體（23）的底部同軸安裝有齒輪（24），相鄰過濾柱體（23）連接的齒輪（24）相互嚙合，還包括用于驅動其中之一齒輪旋轉的驅動件。
4.根據權利要求3所述的一種采用多級過濾的高效污水處理設備，其特征在于，過濾筒（2）的中部安裝有反沖洗管（25），過濾柱體（23）發生扭轉至極限時，圍設在反沖洗管（25）的周向上，且反沖洗管（25）在過濾柱體（23）扭轉圍設的位置上開設有閥門（251）。
5.根據權利要求1所述的一種采用多級過濾的高效污水處理設備，其特征在于，濾料模塊的分體單元位橫截面為扇形的過濾柱體（23），上法蘭臺（21）上開設有直線滑槽（211），直線滑槽（211）沿徑向延伸，下法蘭臺（22）上開設有沿軸向切線方向的旋切槽（221），下法蘭臺（22）可旋轉，過濾柱體（23）的一端通過連接軸（231）容置于直線滑槽（211）中，另一端通過連接軸（231）容置于旋切槽（221）中，由旋切槽（221）以及直線滑槽（211）形成運動副，使其在下法蘭臺（22）旋轉時，做對中合攏或者向外擴散的運動。
6.根據權利要求2或5所述的一種采用多級過濾的高效污水處理設備，其特征在于，過濾流道由上法蘭臺（21）的中部經過下法蘭臺（22）的中部貫穿而過；反沖洗流道為上法蘭臺（21）與下法蘭臺（22）之間的周向上，由周向上的一側至周向上的另一側。
發明內容
針對現有技術的不足，本發明提供了一種采用多級過濾的高效污水處理設備及帶有該結構的護理床。
本發明提供如下技術方案：一種采用多級過濾的高效污水處理設備，包括多級串聯的過濾筒，過濾筒中安裝有濾料模塊以及擠壓模塊，濾料模塊由若干個分體單元組成，擠壓模塊用于驅動濾料模塊的分體單元相互遠離或者相互靠近；還包括過濾流道以及反沖洗流道，過濾流道以及反沖洗流道均經過濾料模塊；當進行過濾作業時，濾料模塊的各分體單元相互靠近；當進行深度反沖洗時，濾料模塊的各分體單元相互遠離。
優選的，上法蘭臺為可旋轉結構，過濾柱體的底部與下法蘭臺轉動連接，且過濾柱體的底部同軸安裝有齒輪，相鄰過濾柱體連接的齒輪相互嚙合，還包括用于驅動其中之一齒輪旋轉的驅動件。
優選的，過濾筒的中部安裝有反沖洗管，過濾柱體發生扭轉至極限時，圍設在反沖洗管的周向上，且反沖洗管在過濾柱體扭轉圍設的位置上開設有閥門。
優選的，濾料模塊的分體單元橫截面為扇形的過濾柱體，上法蘭臺上開設有直線滑槽，直線滑槽沿徑向延伸，下法蘭臺上開設有沿軸向切線方向的旋切槽，下法蘭臺可旋轉，過濾柱體的一端通過連接軸容置于直線滑槽中，另一端通過連接軸容置于旋切槽中，由旋切槽以及直線滑槽形成運動副，使其在下法蘭臺旋轉時，做對中合攏或者向外擴散的運動。
優選的，過濾流道由上法蘭臺的中部經過下法蘭臺的中部貫穿而過；反沖洗流道為上法蘭臺與下法蘭臺之間的周向上，由周向上的一側至周向上的另一側。
與現有技術相比，本發明提供了一種采用多級過濾的高效污水處理設備通過調節濾料模塊的間隙來應對不同的工作模式，包括過濾模式以及反沖洗模式，即在過濾模式下，通過擠壓使得濾料模塊的間隙更小，在反沖洗模式下使得濾料模塊的間隙更大，從而提高過濾效率以及反沖洗效率。
（發明人：任松潔;郭葉玲;徐高松;林偉青;趙迪）
