公布日：2022.04.01
申請日：2021.12.30
分類號：C02F11/13(2019.01)I;B01D53/04(2006.01)I;B01D53/26(2006.01)I
摘要
本發明涉及污泥處理技術領域，具體涉及一種低溫高效污泥烘干機，包括第一箱體、隔板、烘干組件、翻動組件和除濕組件，隔板與第一箱體固定連接，并將第一箱體的內部分隔為制熱腔和烘干腔，烘干腔的上方設置有進料口，烘干腔遠離制熱腔的一端設置有出料口；翻動組件包括驅動電機、傳動帶、轉動筒和螺旋輸送葉；烘干組件包括熱泵、出液管和回液管；以液體作為導熱介質，通過出液管將熱泵的熱量傳遞至轉動筒和螺旋輸送葉，污泥通過進料口放入，螺旋輸送葉將污泥輸送至出料口，在輸送的過程中對污泥加熱并翻動，提高了烘干效果。
權利要求書

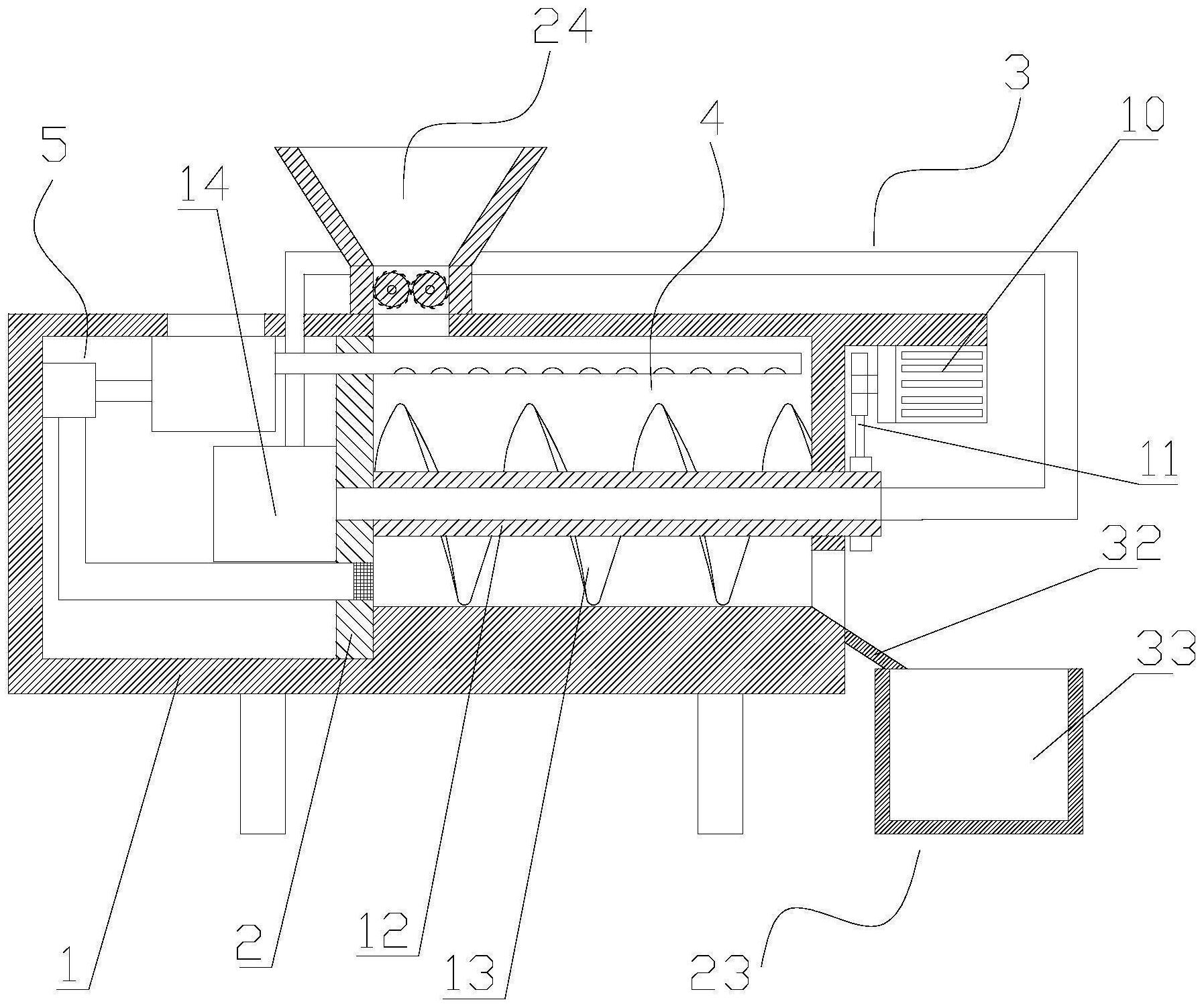

1.一種低溫高效污泥烘干機，其特征在于，包括第一箱體、隔板、烘干組件、翻動組件和除濕組件，所述隔板與所述第一箱體固定連接，并將所述第一箱體的內部分隔為制熱腔和烘干腔，所述烘干腔的上方設置有進料口，所述烘干腔遠離所述制熱腔的一端設置有出料口，所述除濕組件設置于所述第一箱體的內部，用于除去所述第一箱體內部空氣中的水分；所述翻動組件包括驅動電機、傳動帶、轉動筒和螺旋輸送葉，所述驅動電機設置于所述第一箱體遠離所述制熱腔的一端，所述轉動筒分別與所述隔板和所述第一箱體轉動連接，并貫穿所述烘干腔，所述驅動電機的輸出端通過所述傳動帶與所述轉動筒轉動連接；所述烘干組件包括熱泵、出液管和回液管，所述熱泵設置于所述制熱腔的內部，所述出液管設置于所述轉動筒的內部，所述回液管設置于所述第一箱體的上方，所述出液管的一端與所述熱泵固定連接，所述回液管的一端與出液管連通，所述回液管的另一端與所述熱泵固定連接。
2.如權利要求1所述的一種低溫高效污泥烘干機，其特征在于，所述除濕組件包括抽氣管、氣泵、回氣管和固體除濕箱，所述抽氣管設置于所述烘干腔的頂端，所述固體除濕箱、所述氣泵和所述固體除濕箱均設置于所述制熱腔的內部，所述抽氣管穿過所述隔板與所述固體除濕箱連通，所述氣泵與所述固體除濕箱連通，所述回氣管的一端與所述氣泵連通，所述回氣管的另一端與所述隔板固定連接，并與所述烘干腔連通。
3.如權利要求2所述的一種低溫高效污泥烘干機，其特征在于，所述除濕組件還包括濾網，所述濾網設置于所述回氣管靠近所述隔板的一端。
4.如權利要求3所述的一種低溫高效污泥烘干機，其特征在于，所述抽氣管的底部間隔均勻設置有多個抽氣口。
5.如權利要求1所述的一種低溫高效污泥烘干機，其特征在于，所述低溫高效污泥烘干機還包括收集箱，所述收集箱設置于所述第一箱體的一側，并位于所述出料口的下方。
6.如權利要求1所述的一種低溫高效污泥烘干機，其特征在于，所述低溫高效污泥烘干機還包括進料漏斗，所述進料漏斗與所述第一箱體固定連接，并位于所述第一箱體的上方。
發明內容
本發明的目的在于提供一種低溫高效污泥烘干機，旨在解決現有技術中污泥烘干機直接將熱空氣導入污泥之中，對污泥完成烘干，烘干的過程中污泥保持不動，導致熱空氣不易與污泥內部接觸，影響了烘干效果的技術問題。
為實現上述目的，本發明提供了一種低溫高效污泥烘干機，包括第一箱體、隔板、烘干組件、翻動組件和除濕組件，所述隔板與所述第一箱體固定連接，并將所述第一箱體的內部分隔為制熱腔和烘干腔，所述烘干腔的上方設置有進料口，所述烘干腔遠離所述制熱腔的一端設置有出料口，所述除濕組件設置于所述第一箱體的內部，用于除去所述第一箱體內部空氣中的水分；
所述翻動組件包括驅動電機、傳動帶、轉動筒和螺旋輸送葉，所述驅動電機設置于所述第一箱體遠離所述制熱腔的一端，所述轉動筒分別與所述隔板和所述第一箱體轉動連接，并貫穿所述烘干腔，所述驅動電機的輸出端通過所述傳動帶與所述轉動筒轉動連接；
所述烘干組件包括熱泵、出液管和回液管，所述熱泵設置于所述制熱腔的內部，所述出液管設置于所述轉動筒的內部，所述回液管設置于所述第一箱體的上方，所述出液管的一端與所述熱泵固定連接，所述回液管的一端與出液管連通，所述回液管的另一端與所述熱泵固定連接。
以液體作為導熱介質，通過所述出液管將所述熱泵的熱量傳遞至所述轉動筒和所述螺旋輸送葉，污泥通過所述進料口放入，所述螺旋輸送葉將污泥輸送至所述出料口，在輸送的過程中對污泥加熱并翻動，提高了烘干效果。
其中，所述除濕組件包括抽氣管、氣泵、回氣管和固體除濕箱，所述抽氣管設置于所述烘干腔的頂端，所述固體除濕箱、所述氣泵和所述固體除濕箱均設置于所述制熱腔的內部，所述抽氣管穿過所述隔板與所述固體除濕箱連通，所述氣泵與所述固體除濕箱連通，所述回氣管的一端與所述氣泵連通，所述回氣管的另一端與所述隔板固定連接，并與所述烘干腔連通。
通過所述氣泵產生負壓，將所述烘干腔內的濕熱空氣抽入所述抽氣管，并傳輸至所述固體除濕箱，所述固體除濕箱將濕熱空氣中的水分吸收，再通過所述回氣管送回所述烘干腔，所述熱泵在溫度較低的環境下工作效率較低，濕熱空氣可以維持所述制熱腔內的溫度。
其中，所述除濕組件還包括濾網，所述濾網設置于所述回氣管靠近所述隔板的一端。
通過設置所述濾網，防止所述制熱腔內的淤泥進入所述回氣管。
其中，所述抽氣管的底部間隔均勻設置有多個抽氣口。
通過設置多個所述抽氣口，使得所述抽氣管可均勻抽取所述制熱腔上方的濕熱空氣。
其中，所述低溫高效污泥烘干機還包括收集箱，所述收集箱設置于所述第一箱體的一側，并位于所述出料口的下方。
所述螺旋輸送葉將干燥后的淤泥輸送至所述出料口，淤泥滑落至所述收集箱中，便于后續的處理。
其中，所述低溫高效污泥烘干機還包括進料漏斗，所述進料漏斗與所述第一箱體固定連接，并位于所述第一箱體的上方。
進料時，將污泥裝滿所述進料漏斗，底部的污泥被運輸?shù)倪^程中，上方的污泥再滑落至所述烘干腔中，減輕進料的工作量。
本發明的一種低溫高效污泥烘干機，進行干燥時，所述熱泵啟動，以液體作為導熱介質，通過所述出液管將所述熱泵的熱量傳遞至所述轉動筒和所述螺旋輸送葉，完成所述烘干腔的預熱，通過所述進料口放置待干燥的淤泥，淤泥進入所述烘干腔，并靠近所述隔板，所述驅動電機啟動，帶動所述螺旋輸送葉旋轉，淤泥被逐步傳輸至所述出料口，在傳輸同時，所述螺旋輸送葉對污泥加熱并翻動，提高了烘干效果；在烘干的過程中，所述第一箱體內會產生濕熱空氣，所述除濕組件通過固體除濕劑除去濕熱空氣的水分，提高后續干燥的效率。
（發明人：陳建德;張文賢;陳律瑋）
