公布日：2023.04.25
申請日：2022.12.30
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/72(2023.01)N;C02F1/78(2023.01)N;C02F1/28(2023.01)N;C02F1/04(2023.01)N;C02F1/52(2023.01)N;C02F1/
467(2023.01)N;C02F103/00(2006.01)N
摘要
一種醫藥中間體廢水處理工藝，包括如下步驟：均質調節22-26小時；均質調節后，直接進入到臭氧催化氧化系統，進行COD降解；所述臭氧催化氧化系統通過臭氧在固體催化劑的作用下產生氧化能力極強的羥基自由基，將有機物分解為礦化物二氧化碳和水；PH調節到3-4；COD二次降解；除雜；活性炭吸附；MVR蒸發處理：將產水進入MVR系統進行行蒸發處理得到冷凝液和混鹽；COD三次降解；有機物降解；過濾；最終使產水濁度小于等于1NTU，最終產水水質達到工業循環水補水水質要求，有效對醫藥中間體廢水進行處理。
權利要求書

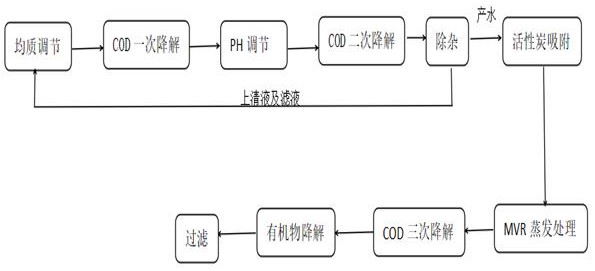

1.一種醫藥中間體廢水處理工藝，其特征在于，包括如下步驟：步驟1、均質調節：將醫藥中間體原水進入調節池進行均質調節22-26小時；步驟2、COD一次降解：均質調節后，直接進入到臭氧催化氧化系統，進行COD降解；所述臭氧催化氧化系統通過臭氧在固體催化劑的作用下產生氧化能力極強的羥基自由基，將有機物分解為礦化物；步驟3、PH調節：經過臭氧催化氧化后，產水進入pH調節池，將pH值調節到3-4；步驟4、COD二次降解：將PH調節過后的產水進入到電解催化氧化系統進行COD二次降解；步驟5、除雜：將二次降解的產水直接溢流到混凝沉淀池，投加NaOH、PAC、PAM，對產水中懸浮物膠體、顆粒雜質及剩余Fe離子進行沉降，將沉降物送入污泥儲池濃縮后進行壓榨，泥餅作為固廢儲存，上清液及壓濾液再次回調節池進行循環處理；將沉降后的產水送入沉淀產水池；步驟6、活性炭吸附：將沉淀產水池內的產水泵入到活性炭吸附裝置，對水中的有機物進行吸附并且降低水中濁度；步驟7、MVR蒸發處理：將產水進入MVR系統進行行蒸發處理得到冷凝液；原水中氯化鈉通過濃縮離心后以固體形式析出，最終鹽含水量小于8%，經過干燥后得到混鹽；步驟8、COD三次降解：將冷凝液再次泵入臭氧催化氧化系統進行COD的開環斷鏈，將有機物毒性降解，之后進入到水解酸化池進行水解酸化處理，進一步降解有機物，提高B/C；步驟9、有機物降解：將三次降解后產水進入到產水池與生活污水混合，混合后的污水進入到A/O生化系統對有機物進行降解，步驟10、過濾：將降解有機物后的產水最后經MBR系統采用MBR工藝對污水進行過濾，使產水濁度小于等于1NTU。
2.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述混凝沉淀池為高密度沉淀池，高密度沉淀池主要分為3個區域：混凝反應區、絮凝反應區、沉淀澄清區。
3.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，活性炭吸附裝置為活性炭過濾器，利用含碳量高、分子量大、比表面積大顆�；钚蕴慨a(chǎn)水中殘存的余氯、有機物、懸浮物的雜質進行物理吸附；吸附于活性炭表面的氯在炭表面發生化學反應，被還原成氯離子，使出水余氯量小于0.1ppm。
4.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述臭氧催化氧化系統為臭氧發生器，采用介質阻擋雙間隙放電技術。
5.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述MVR蒸發處理采用降膜式機械蒸汽壓縮再循環蒸發技術，工藝流程如下：1）先將待處理的污水進入料液罐，經泵送入熱交換器，末級板換利用新蒸汽使水溫達到沸點，MVR采用沸點進料；2）加熱后的污水利用蒸汽經過除氧器，脫除水里的氧氣、二氧化碳、不凝氣體；3）污水進入濃縮器底槽和濃縮器內部循環的高含鹽污水混合，然后送至換熱器頂部的配水裝置進行布膜。
6.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述電解催化氧化系統采用FCM催化自電解工藝，對COD、氨氮、氰、酚、有機硫化物進行氧化、還原、絮凝吸附、沉淀，達到去除作用。
7.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，A/O生化系統采用A/O新生態脫氮脫碳工藝，所述A/O新生態脫氮脫碳工藝的核心為高效脫氮填料，所述高效脫氮填料采用有機和無機復合材質，比表面積大、親水、親微生物，掛膜量為15-20g/L。
8.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，MBR工藝采用浸沒式膜。
9.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述固體催化劑為LCO臭氧催化劑。
10.如權利要求1所述的一種醫藥中間體廢水處理工藝，其特征在于，所述礦化物二氧化碳和水。
發明內容
本發明采用的LCO臭氧催化劑為廣州桑尼環�？萍加邢薰咎峁┑某粞醮呋瘎�。本發明提供一種醫藥中間體廢水處理工藝，最終產水水質達到工業循環水補水水質要求，有效對醫藥中間體廢水進行處理，包括如下步驟：步驟1、均質調節：將醫藥中間體原水進入調節池進行均質調節22-26小時；步驟2、COD一次降解：均質調節后，直接進入到臭氧催化氧化系統，進行COD降解；所述臭氧催化氧化系統通過臭氧在固體催化劑的作用下產生氧化能力極強的羥基自由基，將有機物分解為礦化物二氧化碳和水；羥基自由基的氧化電位為2.80V，是大自然僅次于氟（3.06V）的強氧化劑；步驟3、PH調節：經過臭氧催化氧化后，產水進入pH調節池，將pH值調節到3-4；步驟4、COD二次降解：將PH調節過后的產水進入到電解催化氧化系統進行COD二次降解；步驟5、除雜：將二次降解的產水直接溢流到混凝沉淀池，投加NaOH、PAC、PAM，對產水中懸浮物膠體、顆粒雜質及剩余Fe離子進行沉降，將沉降物送入污泥儲池濃縮后進行壓榨，泥餅作為固廢儲存，上清液及壓濾液再次回調節池進行循環處理；將沉降后的產水送入沉淀產水池；本發明采用的混凝沉淀池是一種緊湊、高效、靈活的新型污水處理工藝，該技術應用面廣泛，適用于飲用水生產、污水處理、工業廢水處理和污泥處理等領域�；炷恋沓貫楦呙芏瘸恋沓�，是利用池中的泥渣與混凝劑以及原水中的雜質顆粒相互接觸、吸附、沉淀，以達到泥水分離目的的凈水構筑物，它具有處理效率高、單位面積產水量大、適應性強、處理效果穩定等優點。
高密度沉淀池主要分為3個區域：混凝反應區、絮凝反應區、沉淀澄清區。
步驟6、活性炭吸附：將沉淀產水池內的產水泵入到活性炭吸附裝置，對水中的有機物進行吸附并且降低水中濁度；此時水中有機物已經降低70%-80%，可以進入MVR蒸發系統進行蒸發處理；步驟7、MVR蒸發處理：將產水進入MVR系統進行行蒸發處理得到冷凝液，冷凝液中含鹽量小，但仍含有高毒性COD，需要進行二次處理；原水中氯化鈉通過濃縮離心后以固體形式析出，最終鹽含水量小于8%，經過干燥后得到混鹽；步驟8、COD三次降解：將冷凝液再次泵入臭氧催化氧化系統進行COD的開環斷鏈，將有機物毒性降解，之后進入到水解酸化池進行水解酸化處理，進一步降解有機物，提高B/C；水解酸化是厭氧硝化過程的兩個階段，利用水解菌、酸化菌將水中不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質的過程。
步驟9、有機物降解：將三次降解后產水進入到產水池與生活污水混合，混合后的污水進入到A/O生化系統對有機物進行降解，步驟10、過濾：將降解有機物后的產水最后經MBR系統采用MBR工藝對污水進行過濾，使產水濁度小于等于1NTU。
而且，活性炭吸附裝置為活性炭過濾器，主要利用含碳量高、分子量大、比表面積大的活性炭有機絮凝體對水中雜質進行物理吸附，達到水質要求，當水流通過活性炭的孔隙時，各種懸浮顆粒、有機物等在范德華力的作用下被吸附在活性炭孔隙中；同時，吸附于活性炭表面的氯（次氯酸）在炭表面發生化學反應，被還原成氯離子，從而有效地去除了氯，確保出水余氯量小于0.1ppm。
隨時間推移活性炭的孔隙內和顆粒之間的截留物逐漸增加，使濾器的前后壓差隨之升高，直至失效；在通常情況下，根據過濾器的前后壓差，利用逆向水流反洗濾料，使大部分吸附于活性炭孔隙中的截留物剝離并被水流帶走，恢復吸附功能；當活性炭達到飽和吸附容量徹底失效時，應對活性炭再生或更換活性炭，以滿足要求。
而且，所述臭氧催化氧化系統為臭氧發生器，臭氧發生器的核心采用了先進的介質阻擋雙間隙放電技術，原料氣流經絕緣介質與高壓電極之間以及絕緣介質層和臭氧發生器罐體接地極之間的狹小間隙，兩個環狀間隙之間的高壓電場雙面放電，將通過的氧氣轉化為臭氧，臭氧產生效率高。催化臭氧氧化催化劑表面及空穴可以對水中臭氧與有機污染物進行富集吸附，增加了局部的臭氧與污染物濃度，通過催化作用增大了臭氧產生羥基自由基的轉化效率，極大提高羥基自由基濃度。利用羥基自由基的氧化性具有無選擇性和高效性的特點，使得反應速度更快，有機物降解更徹底。
而且，所述MVR蒸發處理采用降膜式機械蒸汽壓縮再循環蒸發技術，工藝流程如下：1）先將待處理的污水進入料液罐，經泵送入熱交換器，末級板換利用新蒸汽使水溫達到沸點，MVR采用沸點進料；2）加熱后的污水利用蒸汽經過除氧器，脫除水里的氧氣、二氧化碳、不凝氣體，減少對蒸發器系統的腐蝕結垢等危害；3）污水進入濃縮器底槽和濃縮器內部循環的高含鹽污水混合，然后送至換熱器頂部的配水裝置進行布膜。
鹽水在換熱管頂部的料液分布器流入管內，均勻地分布在管子的內壁上，呈薄膜狀向下流至底槽；高含鹽污水沿管壁流下時，與殼程內的蒸汽進行熱交換濃縮蒸發，蒸汽和未蒸發的高含鹽污水一起下降至底槽；蒸發產生的二次汽經過除霧器進入蒸汽壓縮機，經壓縮后提高蒸汽溫度和壓力，壓縮蒸汽進入換熱器殼程進行熱交換；壓縮蒸汽在殼程換熱冷凝，釋放潛熱，對沿著管內壁下降的溫度較低的鹽水膜加熱，使部分鹽水蒸發。
壓縮蒸汽釋放潛熱后，在換熱管外壁上冷凝成水，沿管壁下降，在加熱室的底部積聚后，經泵輸送至一級板式換熱器，冷凝水流經換熱器時，對進料高含鹽污水進行加熱，再經蒸汽板換加熱至接近料液沸點進入蒸發系統。通過排放少量高含鹽污水，以適當控制蒸發濃縮器內鹽水的濃度。
采用機械壓縮循環蒸發技術處理污水，除了啟動時需要外源蒸汽外，料液進料仍需一定蒸汽補充，使料液達到沸點進料；正常運行時，蒸發污水所需的熱能，主要由蒸汽冷凝和冷凝水冷卻時釋放或交換的熱能提供，蒸發過程中主要用電代替蒸汽作為熱源。
而且，所述電解催化氧化系統采用FCM催化自電解工藝，對COD、氨氮、氰、酚、有機硫化物進行氧化、還原、絮凝吸附、沉淀，達到去除作用。
而且，A/O生化系統采用A/O新生態脫氮脫碳工藝，所述A/O新生態脫氮脫碳工藝的核心為高效脫氮填料，所述高效脫氮填料采用有機和無機復合材質，比表面積大、親水、親微生物，掛膜量為15-20g/L。
高效脫氮填料中，首先在最外層好氧層，碳化菌可以把有機物變?yōu)橐捉到庥袡C(jī)物和CO2，同時亞硝化菌、硝化菌可把NH3-N轉化為NO2-N和NO3-N；第二，在缺氧層，NO2-N和NO3-N可以被反硝化為N2，第三，在最里層厭氧層，不易降解有機物可以變?yōu)橐捉到庥袡C(jī)物，作為反硝化碳源，也可以在此層發生厭氧氨氧化。
而且，MBR工藝采用浸沒式膜。
MBR工藝是一種廢水處理技術，將懸浮生長生物處理與浸沒式膜過濾相結合。MBR膜在處理過程中起固液分離步驟的作用，可替代傳統的二級澄清池和三級過濾器。由于MBR膜的孔徑足夠小，可以防止固體顆粒通過膜，導致非常高的滲透（濾液水）性能。
MBR將膜過濾技術與傳統活性污泥工藝中的相同生物處理相結合。與傳統活性污泥工藝一樣，廢水在曝氣反應器殼體中由活性污泥處理。污泥含有將廢水中的有害污染物（如含氮和碳化合物）轉化為危害較小的物質的酶促潛力。為了促進穩定的生物活性反應器，必須通過空氣曝氣管向系統提供足夠的氧氣供應。在最后的分離步驟中，膜充當混合液和純凈水之間的物理屏障;用真空抽吸膜。膜的外部和內部之間的壓力差稱為跨膜壓（TMP）。清潔水被稱為“滲透物”，其可以收集在產水池中以進一步回收或直接排放。
而且，所述固體催化劑為LCO臭氧催化劑。
而且，水解酸化反應是厭氧硝化過程的兩個階段，利用水解菌、酸化菌將水中不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子。
與現有技術相比，本發明的有益效果是：1、本發明經過臭氧催化氧化系統、電解催化氧化系統、臭氧催化氧化系統三次COD降解，產水濁度小于等于1NTU，最終產水水質達到工業循環水補水水質要求，有效對醫藥中間體廢水進行處理。
2、本發明將醫藥中間體廢水中氯化鈉通過濃縮離心后析出混鹽，可回收再利用，經濟環保。
3、本發明所選工藝技術先進、成熟，對水質變化的適應能力強，運行穩定便于管理，采用先進、合理、可靠的處理工藝，在確保處理效果的前提下，做到工藝流程簡潔、操作簡單、管理方便、占地小、投資省、運行費用低。
4、本發明電解催化氧化系統采用FCM催化自電解工藝，該法具有適用范圍廣、處理效果好、成本低廉、操作維護方便，不需消耗電力資源等優點。
5、本發明將三次降解后產水進入到產水池與生活污水混合，混合后的污水進入到A/O生化系統對有機物進行降解，最后經過濾處理使產水濁度小于等于1NTU，最終達標，不但對醫藥中間體廢水有效處理，還可對生活污水一起處理。
6、本發明將醫藥中間體廢水不斷循環處理，最終達標，可實現安全、環保、清潔文明生產，醫藥中間體廢水綜合處理是廢液處理的一大難題，本發明采用的工藝路線和處理方法可以進行大規模的復制建設，社會、經濟、環境綜合效益顯著，同時也可以有效改善生產廢水污染的問題，對于保障區域內居民的生產、生活環境，促進人與自然的和諧相處等具有重要意義。
（發明人：李立峰;周瑞清;劉婷;劉政愷;藺小虎;趙銀平;趙世榮;張磊）
