公布日：2023.04.25

申請日：2022.12.20

分類號：C02F1/50(2023.01)I;C02F1/00(2023.01)I

摘要

本發明公開了一種化纖廢水深度處理裝置及方法，涉及廢水處理技術領域，該裝置包括處理箱和設置在其下端的支撐腿，處理箱內部設有一個分隔底板，所述分隔底板中間位置轉動設有一個中心柱，所述中心柱上端設有一個旋轉箱，所述旋轉箱上設有進氣結構，所述旋轉箱連接用于帶動其轉動的動力機構，本發明針對現有處理裝置的弊端進行設計，可以對過濾產生的雜質進行刮動，使得雜質在一處堆積，方便了后期的清理，同時配合反向吹氣，有助于保持過濾孔的順暢，提高過濾效率，另外還設置擊打噴液的混合方式，使得藥劑和污水充分混合，保證了消毒效果。

權利要求書

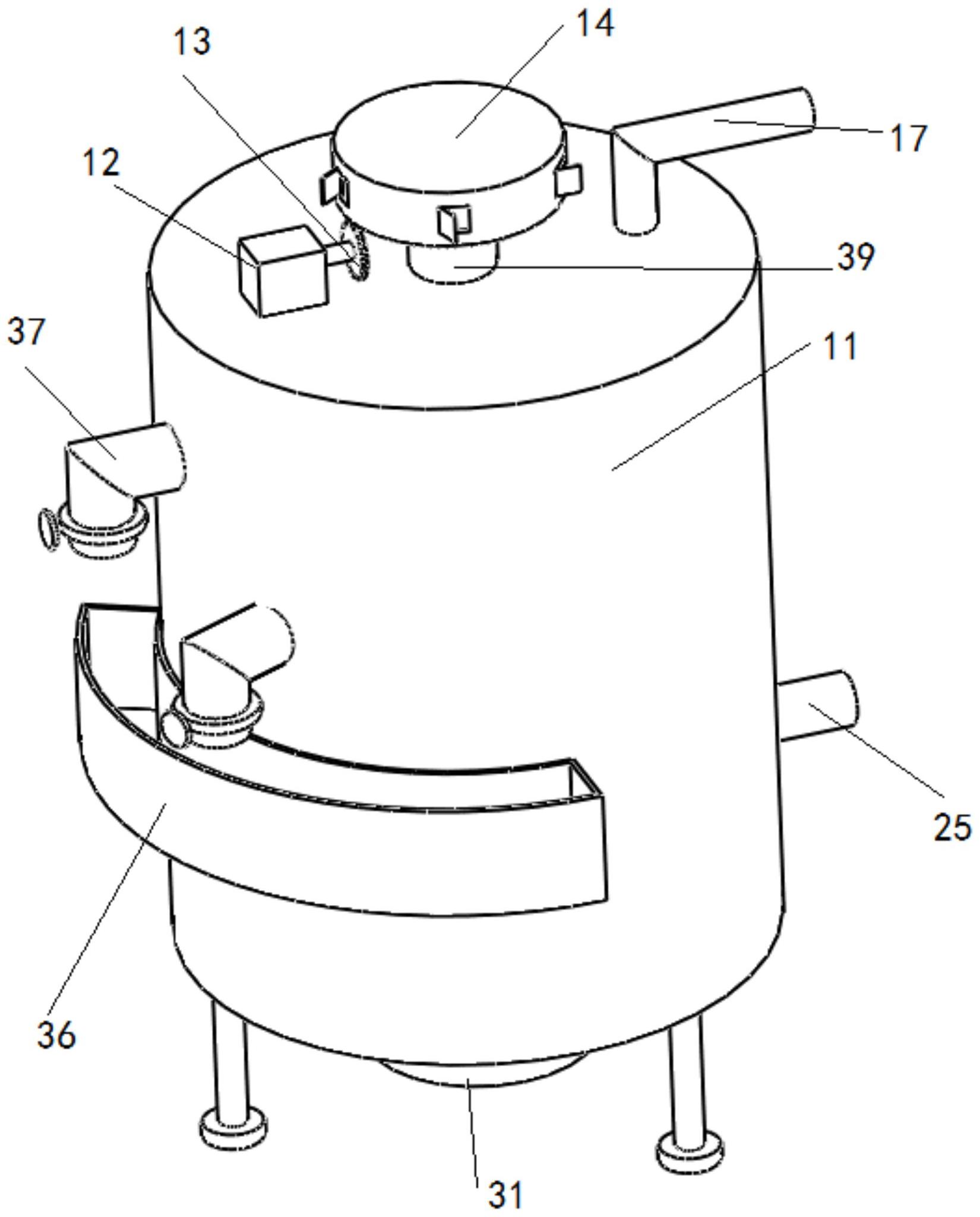

1.一種化纖廢水深度處理裝置，包括處理箱(11)和設置在其下端的支撐腿，處理箱(11)內部設有一個分隔底板(34)，所述分隔底板(34)中間位置轉動設有一個中心柱(39)，所述中心柱(39)上端設有一個旋轉箱(14)，所述旋轉箱(14)上設有進氣結構；其特征在于，所述旋轉箱(14)連接用于帶動其轉動的動力機構，所述中心柱(39)內腔中設有一個隔板(23)，所述隔板(23)上方設有用于導氣的導氣通道(18)，所述中心柱(39)外側分布有若干個與導氣通道(18)連通的噴氣管(21)，噴氣管(21)上設有單向進氣的單向閥，所述噴氣管(21)上側面設有用于噴氣的第一過濾網(19)，所述處理箱(11)內部還設有用于對污水進行過濾的第一過濾網(19)和第二過濾網(22)，所述第一過濾網(19)和第二過濾網(22)與中心柱(39)連接固定，所述第一過濾網(19)位于第二過濾網(22)上方，所述噴氣管(21)設有兩個，分別靠近第一過濾網(19)和第二過濾網(22)底部位置，所述處理箱(11)右上側設有用于排氣的排氣管(17)，所述處理箱(11)內部還設有用于將第一過濾網(19)和第二過濾網(22)表面雜質剔除的雜質收集件，所述中心柱(39)上還設有用于向處理箱(11)內部噴灑藥劑的噴藥攪拌件，所述處理箱(11)右下側設有用于排料的出液管(25)。

2.根據權利要求1所述的化纖廢水深度處理裝置，其特征在于，所述雜質收集件包括設置在處理箱(11)外側的兩個排渣管(37)，所述排渣管(37)與過濾網位置相對應，所述排渣管(37)所在的處理箱(11)內壁設有一個與第一過濾網(19)或第二過濾網(22)表面齊平的刮料板(38)，所述排渣管(37)下端設有放料的蝶閥。

3.根據權利要求2所述的化纖廢水深度處理裝置，其特征在于，所述處理箱(11)外側還設有用于收集從排渣管(37)中排出的集雜槽(36)。

4.根據權利要求1所述的化纖廢水深度處理裝置，其特征在于，所述噴藥攪拌件包括設置在中心柱(39)外側的噴液管(26)，所述噴液管(26)設置在第二過濾網(22)下方，所述噴液管(26)表面分布有用于噴液的噴藥孔(24)，所述噴液管(26)與中心柱(39)內部的緩存液腔(35)連通，所述噴藥孔(24)位置設有單向噴液閥，所述緩存液腔(35)中設有用于為其內部提供藥劑的供藥機構。

5.根據權利要求4所述的化纖廢水深度處理裝置，其特征在于，所述供藥機構包括滑動設置在緩存液腔(35)內部的活塞柱(27)，所述活塞柱(27)和緩存液腔(35)之間設有限制二者相對轉動的旋轉限位件，所述活塞柱(27)內部貫穿有一個吸料管(30)，所述吸料管(30)下端延伸至藥筒(31)內部，所述藥筒(31)設置在處理箱(11)下端，所述藥筒(31)用于存儲消毒藥劑，所述吸料管(30)上設有只允許藥劑單向流動的單向閥，所述活塞柱(27)下端通過復位彈簧(29)與處理箱(11)內底部連接固定，所述處理箱(11)內底部轉動設有與復位彈簧(29)連接的轉動環，所述活塞柱(27)外側陣列分布有多個側桿(28)，所述側桿(28)外端設有抵壓輪(33)，所述處理箱(11)內底部設有與抵壓輪(33)位置相對應的凸起塊(32)。

6.根據權利要求5所述的化纖廢水深度處理裝置，其特征在于，旋轉限位件包括設置在活塞柱(27)外側的限位凹槽，所述緩存液腔(35)內壁設有與限位凹槽相配合的限位凸起。

7.根據權利要求1所述的化纖廢水深度處理裝置，其特征在于，所述動力機構包括設置在旋轉箱(14)下端外側的從動齒環(16)，所述從動齒環(16)所在的處理箱(11)上端設有驅動電機(12)，所述驅動電機(12)的輸出端設有與從動齒環(16)相互嚙合的驅動齒輪(13)。

8.根據權利要求1所述的化纖廢水深度處理裝置，其特征在于，所述進氣結構包括設置在旋轉箱(14)外側的若干個進氣口，進氣口位置設有用于引導空氣進入的進氣葉片(15)。

9.一種權利要求1-8任一項所述的化纖廢水深度處理裝置的使用方法，其特征在于，包括以下步驟：步驟一：通過動力機構帶動旋轉箱(14)和中心柱(39)快速轉動，第一過濾網(19)和第二過濾網(22)也會隨著一起轉動，刮料板(38)用于將過濾面的雜質刮走，在離心力的作用下，雜質會貼著處理箱(11)內壁堆積，再配合刮料板(38)的引導，雜質會進入排渣管(37)中；步驟二：在旋轉箱(14)快速轉動時，進氣葉片(15)會引導外界空氣快速進入旋轉箱(14)中，然后沿著噴氣管(21)上的噴氣孔(20)噴出，從而對第一過濾網(19)和第二過濾網(22)進行反吹處理，提高了過濾效果，步驟三：活塞柱(27)隨著中心柱(39)快速轉動時，抵壓輪(33)會間歇性受到凸起塊(32)的推動，從而使得活塞柱(27)沿著緩存液腔(35)做活塞運動，在活塞柱(27)的作用下，吸料管(30)中的藥劑會不斷的運輸至緩存液腔(35)中，隨后藥液沿著噴液管(26)上的噴藥孔(24)噴出，噴出的藥劑配合噴液管(26)對污水的擊打，有效的提高了藥劑與污水的混合效果。

發明內容

本發明的目的在于提供一種化纖廢水深度處理裝置及方法，以解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：

一種化纖廢水深度處理裝置，包括處理箱和設置在其下端的支撐腿，處理箱內部設有一個分隔底板，所述分隔底板中間位置轉動設有一個中心柱，所述中心柱上端設有一個旋轉箱，所述旋轉箱上設有進氣結構，所述旋轉箱連接用于帶動其轉動的動力機構，所述中心柱內腔中設有一個隔板，所述隔板上方設有用于導氣的導氣通道，所述中心柱外側分布有若干個與導氣通道連通的噴氣管，噴氣管上設有單向進氣的單向閥，所述噴氣管上側面設有用于噴氣的第一過濾網，所述處理箱內部還設有用于對污水進行過濾的第一過濾網和第二過濾網，所述第一過濾網和第二過濾網與中心柱連接固定，所述第一過濾網位于第二過濾網上方，所述噴氣管設有兩個，分別靠近第一過濾網和第二過濾網底部位置，所述處理箱右上側設有用于排氣的排氣管，所述處理箱內部還設有用于將第一過濾網和第二過濾網表面雜質剔除的雜質收集件，所述中心柱上還設有用于向處理箱內部噴灑藥劑的噴藥攪拌件，所述處理箱右下側設有用于排料的出液管。

在上述技術方案的基礎上，本發明還提供以下可選技術方案：

在一種可選方案中：所述雜質收集件包括設置在處理箱外側的兩個排渣管，所述排渣管與過濾網位置相對應，所述排渣管所在的處理箱內壁設有一個與第一過濾網或第二過濾網表面齊平的刮料板，所述排渣管下端設有放料的蝶閥。

在一種可選方案中：所述處理箱外側還設有用于收集從排渣管中排出的集雜槽。

在一種可選方案中：所述噴藥攪拌件包括設置在中心柱外側的噴液管，所述噴液管設置在第二過濾網下方，所述噴液管表面分布有用于噴液的噴藥孔，所述噴液管與中心柱內部的緩存液腔連通，所述噴藥孔位置設有單向噴液閥，所述緩存液腔中設有用于為其內部提供藥劑的供藥機構。

在一種可選方案中：所述供藥機構包括滑動設置在緩存液腔內部的活塞柱，所述活塞柱和緩存液腔之間設有限制二者相對轉動的旋轉限位件，所述活塞柱內部貫穿有一個吸料管，所述吸料管下端延伸至藥筒內部，所述藥筒設置在處理箱下端，所述藥筒用于存儲消毒藥劑，所述吸料管上設有只允許藥劑單向流動的單向閥，所述活塞柱下端通過復位彈簧與處理箱內底部連接固定，所述處理箱內底部轉動設有與復位彈簧連接的轉動環，所述活塞柱外側陣列分布有多個側桿，所述側桿外端設有抵壓輪，所述處理箱內底部設有與抵壓輪位置相對應的凸起塊。

在一種可選方案中：旋轉限位件包括設置在活塞柱外側的限位凹槽，所述緩存液腔內壁設有與限位凹槽相配合的限位凸起。

在一種可選方案中：所述動力機構包括設置在旋轉箱下端外側的從動齒環，所述從動齒環所在的處理箱上端設有驅動電機，所述驅動電機的輸出端設有與從動齒環相互嚙合的驅動齒輪。

在一種可選方案中：所述進氣結構包括設置在旋轉箱外側的若干個進氣口，進氣口位置設有用于引導空氣進入的進氣葉片。

相較于現有技術，本發明的有益效果如下：

本發明針對現有處理裝置的弊端進行設計，可以對過濾產生的雜質進行刮動，使得雜質在一處堆積，方便了后期的清理，同時配合反向吹氣，有助于保持過濾孔的順暢，提高過濾效率，另外還設置擊打噴液的混合方式，使得藥劑和污水充分混合，保證了消毒效果。

（發明人：楊宏旺;孫國劍;劉雪;徐慧薈;曲毅;丁宇;郝進偉;張培楊）
