公布日：2023.04.25
申請日：2022.09.21
分類號：C02F1/04(2006.01)I;C02F101/30(2006.01)N;C02F101/36(2006.01)N
摘要
本發明公開了高含鹽NMP廢水的連續回收精餾系統及方法，包括精餾罐，精餾罐外表面固定安裝有加熱塊，精餾罐一側固定安裝有真空泵，真空泵的進氣口固定連接有延伸至精餾罐內部的吸氣管，精餾罐上設置有攪拌機構，精餾罐頂部固定連接有蒸汽管，蒸汽管上固定安裝有第一閥門，精餾罐一側設置有冷凝箱，冷凝箱上分別固定連接有第一進水管和出水管第一出水管，本發明涉及NMP回收技術領域，該高含鹽NMP廢水的連續回收精餾系統及方法，解決了現有的高含鹽NMP廢水回收精餾時，NMP和二氯苯精餾分離不徹底，精餾效果差問題以及NMP或二氯苯分別進入冷凝管后的冷凝時長不便于自動控制，導致冷凝不徹底或精餾效果差的問題。
權利要求書

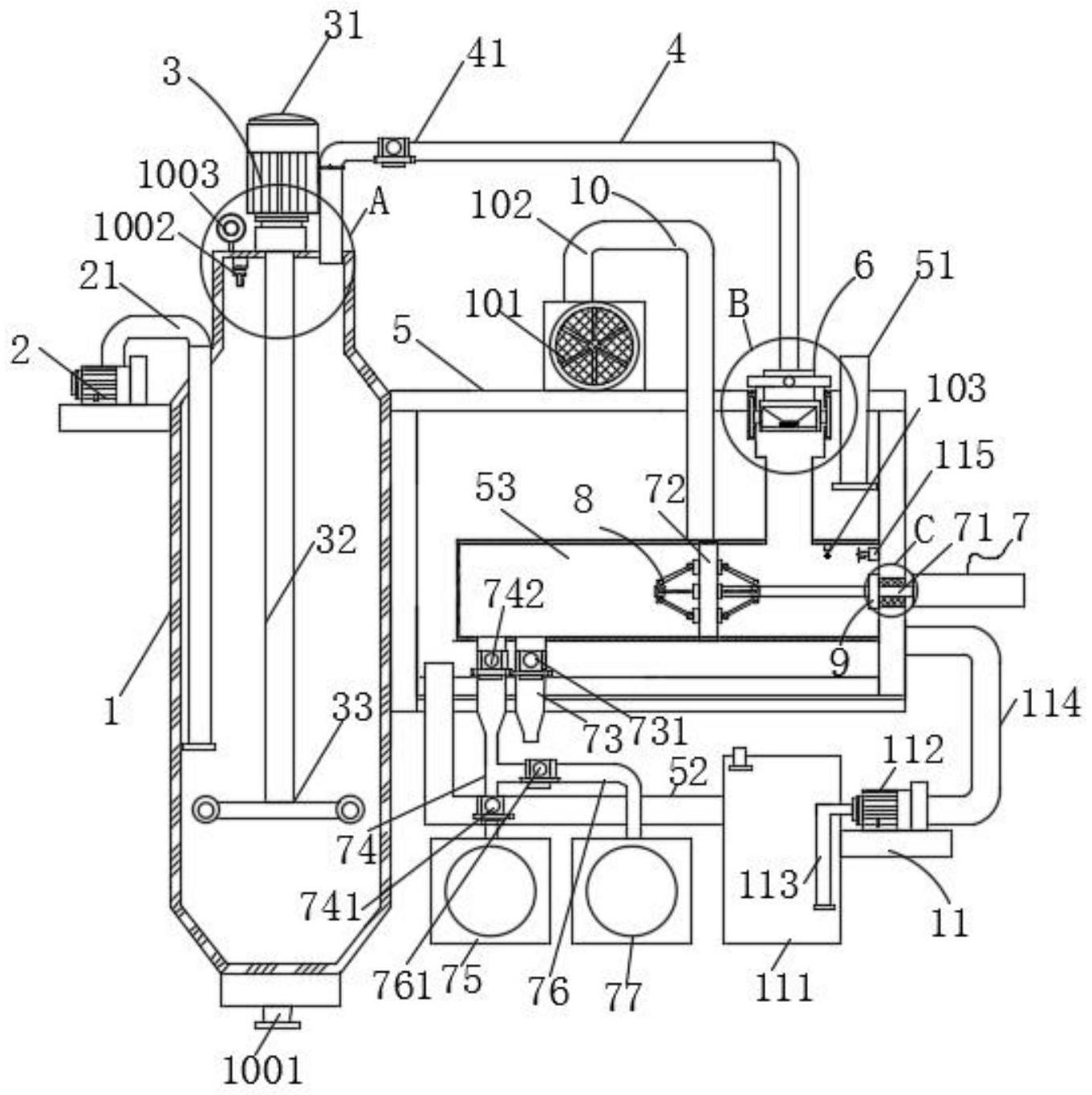

1.高含鹽NMP廢水的連續回收精餾系統，包括精餾罐(1)，其特征在于：所述精餾罐(1)外表面固定安裝有加熱塊，所述精餾罐(1)一側固定安裝有真空泵(2)，所述真空泵(2)的進氣口固定連接有延伸至精餾罐(1)內部的吸氣管(21)，所述精餾罐(1)上設置有攪拌機構(3)，所述精餾罐(1)頂部固定連接有蒸汽管(4)，所述蒸汽管(4)上固定安裝有第一閥門(41)，所述精餾罐(1)一側設置有冷凝箱(5)，所述冷凝箱(5)上分別固定連接有第一進水管(51)和第一出水管(52)，所述冷凝箱(5)內部固定安裝有冷凝管(53)，所述冷凝管(53)底部固定安裝有排廢管(73)，所述排廢管(73)上固定安裝有第二閥門(731)，所述蒸汽管(4)與冷凝管(53)連通，且蒸汽管(4)上固定安裝有進氣量控制組件(6)，所述冷凝管(53)內部設置有刮板機構(7)，所述刮板機構(7)包括電推桿(71)，所述電推桿(71)貫穿冷凝箱(5)殼體且與殼體連接處通過密封圈(54)密封，所述電推桿(71)一端固定連接有活塞刮板(72)，所述活塞刮板(72)上設置有第一清理組件(8)，所述冷凝箱(5)上設置有第二清理組件(9)，所述冷凝管(53)底部通過連接管固定連接有第一出液管(74)和第二出液管(76)，所述第一出液管(74)上固定安裝有(742)和第三閥門(741)，所述第一出液管(74)底端固定安裝有第一物料箱(75)，所述第二出液管(76)上固定安裝有第四閥門(761)，所述第二出液管(76)底端固定安裝有第二物料箱(77)，所述冷凝管(53)上固定安裝有風干機構(10)和清洗機構(11)。
2.根據權利要求1所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述精餾罐(1)的底部固定安裝有進液管(1001)，所述精餾罐(1)內固定安裝有溫度控制器(1002)，所述精餾罐(1)上固定安裝有空壓表(1003)。
3.根據權利要求2所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述攪拌機構(3)包括攪拌電機(31)、攪拌軸(32)和攪拌槳(33)，所述攪拌電機(31)固定安裝在精餾罐(1)上，所述攪拌軸(32)固定安裝在攪拌電機(31)的輸出端且延伸至精餾罐(1)內部，所述攪拌軸(32)的末端固定安裝有攪拌槳(33)。
4.根據權利要求3所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述進氣量控制組件(6)包括進氣筒(61)，所述進氣筒(61)貫穿匚形板(65)頂部開設的通槽內且與匚形板(65)滑動連接，所述進氣筒(61)與所述通槽之間的間隙處通過密封圈密封，所述進氣筒(61)頂端與蒸汽管(4)連通底部開口，所述蒸汽管(4)兩側內壁開設有第一滑槽(62)，所述第一滑槽(62)內部滑動連接有滑塊(63)，所述滑塊(63)頂端與第一滑槽(62)之間固定連接有第一彈簧(64)，所述滑塊(63)一側固定連接有匚形板(65)，所述匚形板(65)底部固定連接有支桿(66)，所述支桿(66)頂部固定連接有與進氣筒(61)底部開口活動卡接的塞子(67)。
5.根據權利要求4所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述第一清理組件(8)對稱分布在活塞刮板(72)兩側，所述第一清理組件(8)包括等角度圓周分布在活塞刮板(72)表面的第二滑槽(81)，所述第二滑槽(81)上設置有第一弧形刮板(82)，所述第一弧形刮板(82)底部固定連接與第二滑槽(81)滑動卡接的卡塊(83)，所述第一弧形刮板(82)一側設置有滑套(84)，所述滑套(84)與第一弧形刮板(82)之間設置有連桿(85)，所述連桿(85)兩端分別與第一弧形刮板(82)、滑套(84)鉸接，靠近電推桿(71)一側的所述滑套(84)活動套設在電推桿(71)上。
6.根據權利要求5所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述第二清理組件(9)包括套筒(91)，所述套筒(91)內壁等角度圓周固定安裝有第二彈簧(92)，所述第二彈簧(92)一端固定連接有第二弧形刮板(93)。
7.根據權利要求6所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述風干機構(10)包括空壓機(101)、吹氣管(102)和噴氣嘴(103)，所述空壓機(101)固定安裝在冷凝箱(5)上，所述吹氣管(102)一端與空壓機(101)出風口連接，另一端與噴氣嘴(103)連接，所述噴氣嘴(103)固定安裝在第一出水管(52)內部頂壁。
8.根據權利要求7所述的高含鹽NMP廢水的連續回收精餾系統，其特征在于：所述清洗機構(11)包括水箱(111)、水泵(112)、第二進水管(113)、第二出水管(114)和噴水頭(115)，所述水箱(111)與第一出水管(52)連通，所述第二進水管(113)一端延伸至水箱(111)內部，另一端固定安裝在水泵(112)的進水口，所述第二出水管(114)一端固定安裝在水泵(112)的出水口，另一端與噴水頭(115)連通，所述噴水頭(115)固定安裝在冷凝管(53)內壁。
9.實施如權利要求8所述的高含鹽NMP廢水的連續回收精餾系統的回收精餾方法，其特征在于：具體包括以下步驟S1，二氯苯精餾回收：廢水處理時，將高含鹽NMP廢水投入精餾罐(1)中，常壓狀態下，加熱至180℃，二氯苯揮發成蒸汽，開啟第一閥門(41)，蒸汽經過蒸汽管(4)進入冷凝管(53)內被冷凝箱(5)內部的冷卻水冷凝至液體，關閉與第二物料箱(77)連通的第二出液管(76)上的第四閥門(761)然后二氯苯液體通過第一出液管(74)流至第一物料箱(75)內部進行回收；S2，NMP精餾回收：180℃情況下將精餾罐(1)加熱至無蒸汽產生后，關閉與第一物料箱(75)連通的第一出液管(74)上的第三閥門(741)，啟動真空泵(2)將精餾罐(1)內部抽成5KP，此時精餾罐(1)罐體溫度達到180℃，此時氣壓低，降低了NMP的沸點，利用精餾罐(1)殼體的余溫可使NMP沸騰，產生NMP蒸汽，同時當溫度降至130℃以下時，再次啟動加熱塊加熱，當蒸汽達到一定量時，打開第一閥門(41)、(742)和與第二物料箱(77)連通的第二出液管(76)上的第四閥門(761)，關閉第三閥門(741)，NMP蒸汽經過第一出水管(52)冷凝成液態，流至第二物料箱(77)內部進行回收。
10.根據權利要求9所述的高含鹽NMP廢水的連續回收精餾方法，其特征在于：待精餾罐(1)內部氣壓達到正常氣壓時，關閉第一閥門(41)，重復操作，直至NMP完全蒸發為止。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了高含鹽NMP廢水的連續回收精餾系統及方法，解決了現有的高含鹽NMP廢水回收精餾時，NMP和二氯苯精餾分離不徹底，精餾效果差問題以及NMP或二氯苯分別進入冷凝管后的冷凝時長不便于自動控制，導致冷凝不徹底或精餾效果差的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：高含鹽NMP廢水的連續回收精餾系統，包括精餾罐，所述精餾罐外表面固定安裝有加熱塊，所述精餾罐一側固定安裝有真空泵，所述真空泵的進氣口固定連接有延伸至精餾罐內部的吸氣管，所述精餾罐上設置有攪拌機構，所述精餾罐頂部固定連接有蒸汽管，所述蒸汽管上固定安裝有第一閥門，所述精餾罐一側設置有冷凝箱，所述冷凝箱上分別固定連接有第一進水管和第一出水管，所述冷凝箱內部固定安裝有冷凝管，所述冷凝管底部固定安裝有排廢管，所述排廢管上固定安裝有第二閥門，所述蒸汽管與冷凝管連通，且蒸汽管上固定安裝有進氣量控制組件，所述冷凝管內部設置有刮板機構，所述刮板機構包括電推桿，所述電推桿貫穿冷凝箱殼體且與殼體連接處通過密封圈密封，所述電推桿一端固定連接有活塞刮板，所述活塞刮板上設置有第一清理組件，所述冷凝箱上設置有第二清理組件，所述冷凝管底部通過連接管固定連接有第一出液管和第二出液管，所述第一出液管上固定安裝有和第三閥門，所述第一出液管底端固定安裝有第一物料箱，所述第二出液管上固定安裝有第四閥門，所述第二出液管底端固定安裝有第二物料箱，所述冷凝管上固定安裝有風干機構和清洗機構。
優選的，所述精餾罐的底部固定安裝有進液管，所述精餾罐內固定安裝有溫度控制器，所述精餾罐上固定安裝有空壓表。
優選的，所述攪拌機構包括攪拌電機、攪拌軸和攪拌槳，所述攪拌電機固定安裝在精餾罐上，所述攪拌軸固定安裝在攪拌電機的輸出端且延伸至精餾罐內部，所述攪拌軸的末端固定安裝有攪拌槳。
優選的，所述進氣量控制組件包括進氣筒，所述進氣筒貫穿匚形板頂部開設的通槽內且與匚形板滑動連接，所述進氣筒與所述通槽之間的間隙處通過密封圈密封，所述進氣筒頂端與蒸汽管連通底部開口，所述蒸汽管兩側內壁開設有第一滑槽，所述第一滑槽內部滑動連接有滑塊，所述滑塊頂端與第一滑槽之間固定連接有第一彈簧，所述滑塊一側固定連接有匚形板，所述匚形板底部固定連接有支桿，所述支桿頂部固定連接有與進氣筒底部開口活動卡接的塞子。
優選的，所述第一清理組件對稱分布在活塞刮板兩側，所述第一清理組件包括等角度圓周分布在活塞刮板表面的第二滑槽，所述第二滑槽上設置有第一弧形刮板，所述第一弧形刮板底部固定連接與第二滑槽滑動卡接的卡塊，所述第一弧形刮板一側設置有滑套，所述滑套與第一弧形刮板之間設置有連桿，所述連桿兩端分別與第一弧形刮板、滑套鉸接，靠近電推桿一側的所述滑套活動套設在電推桿上。
優選的，所述第二清理組件包括套筒，所述套筒內壁等角度圓周固定安裝有第二彈簧，所述第二彈簧一端固定連接有第二弧形刮板。
優選的，所述風干機構包括空壓機、吹氣管和噴氣嘴，所述空壓機固定安裝在冷凝箱上，所述吹氣管一端與空壓機出風口連接，另一端與噴氣嘴連接，所述噴氣嘴固定安裝在第一出水管內部頂壁。
優選的，所述清洗機構包括水箱、水泵、第二進水管、第二出水管和噴水頭，所述水箱與第一出水管連通，所述第二進水管一端延伸至水箱內部，另一端固定安裝在水泵的進水口，所述第二出水管一端固定安裝在水泵的出水口，另一端與噴水頭連通，所述噴水頭固定安裝在冷凝管內壁。
本發明還公開了高含鹽NMP廢水的連續回收精餾系統的回收精餾方法，具體包括以下步驟：
S1，二氯苯精餾回收：廢水處理時，將高含鹽NMP廢水投入精餾罐中，常壓狀態下，加熱至180℃，二氯苯揮發成蒸汽，開啟第一閥門，蒸汽經過蒸汽管進入冷凝管內被冷凝箱內部的冷卻水冷凝至液體，關閉與第二物料箱連通的第二出液管上的第四閥門然后二氯苯液體通過第一出液管流至第一物料箱內部進行回收；
S2，NMP精餾回收：180℃情況下將精餾罐加熱至無蒸汽產生后，關閉與第一物料箱連通的第一出液管上的第三閥門，啟動真空泵將精餾罐內部抽成5KP，此時精餾罐罐體溫度達到180℃，此時氣壓低，降低了NMP的沸點，利用精餾罐殼體的余溫可使NMP沸騰，產生NMP蒸汽，同時當溫度降至130℃以下時，再次啟動加熱塊加熱，當蒸汽達到一定量時，打開第一閥門和與第二物料箱連通的第二出液管上的第四閥門，關閉第三閥門，NMP蒸汽經過第一出水管冷凝成液態，流至第二物料箱內部進行回收。
優選的，待精餾罐內部氣壓達到正常氣壓時，關閉第一閥門，重復操作，直至NMP完全蒸發為止。
有益效果
本發明提供了高含鹽NMP廢水的連續回收精餾系統及方法，與現有技術相比具備以下有益效果：
(1)、該高含鹽NMP廢水的連續回收精餾系統及方法，通過在冷凝管內部設置電推桿和活塞刮板，在二氯苯精餾結束后部分二氯苯會殘留在冷凝管內壁，通過冷凝管底部固定連接排廢管，通過電推桿帶動活塞刮板在冷凝管內部來回移動將冷凝管內壁的殘留的二氯苯進行刮除，另外在第一進水管內固定安裝第二清理組件，第二清理組件套設在電推桿上，在電推桿來回伸縮移動時，利用第二弧形刮板將電推桿表面的二氯苯刮除，另外在活塞刮板兩側分別設置第一清理組件，其中一個滑套套設在電推桿上，滑套通過連桿連接第一弧形刮板，第一弧形刮板通過卡塊在活塞刮板表面的第二滑槽上可滑動，進而在活塞刮板移動到最右側時，利用滑套與第二清理組件抵緊，帶動第一弧形刮板在活塞刮板表面移動進而將活塞刮板一側表面的二氯苯刮除，同時活塞刮板移動到最左側時，利用滑套與冷凝管內壁擠壓帶動第一弧形刮板在活塞刮板表面移動進而將活塞刮板另一側表面的二氯苯刮除，進而冷凝管內壁以及電推桿、活塞刮板表面刮除的二氯苯通過排廢管向外排出。
(2)、該高含鹽NMP廢水的連續回收精餾系統及方法，通過在冷凝管上設置風干機構和清洗機構，清洗機構包括水箱，水箱與第一出水管連接進而能對冷凝箱內的冷凝水進行回收，在對冷凝管內部二氯苯刮除時，通過啟動水泵能將水箱內部水通過第二出水管、噴水頭向冷凝管內部噴灑，進而達到?jīng)_洗的目的，使冷凝管內部刮除的二氯苯在水流沖擊下快速由排廢管排出，同時啟動空壓機，利用噴氣嘴向冷凝管內部吹入氣流，利用氣流使電推桿、活塞刮板以及冷凝管內壁風干，進一步使殘留的二氯苯進行清除，進而在對NMP精餾回收時保證冷凝管內部的清潔度，使NMP內不會混入二氯苯，達到分離徹底的目的，同時起到對冷凝水回收的目的，使水資源得到循環利用。
(3)、該高含鹽NMP廢水的連續回收精餾系統及方法，通過在蒸汽管內安裝進氣量控制組件，進氣量控制組件包括進氣筒，蒸汽管內壁開設第一滑槽，第一滑槽內部滑動連接滑塊，滑塊頂部固定連接第一彈簧，滑塊一側固定連接匚形板和連桿，蒸汽由蒸汽管進入進氣筒內部，通過進氣筒底部開口進入蒸汽管內部后到達冷凝管內部，通過連桿頂部固定安裝塞子，當冷凝管內部進氣量過大時，內部壓強增大，會自動推動連桿上移，進而通過連桿頂部塞子堵住進氣筒底部開口，臨時阻斷蒸汽的進入，進而避免蒸汽進氣量過大導致蒸汽在冷凝管內部停留時間過短導致冷凝不徹底導致精餾效果差的問題，當冷凝管內部蒸汽冷凝后壓強降低，則連桿在第一彈簧彈力作用下自動復位，蒸汽繼續從進氣筒進入蒸汽管內部，達到動態控制進氣量的目的，不需要人為控制省時省力，同時能保證蒸汽在冷凝管內部冷凝充分，提高精餾效果。
(發明人：周恩峰;蘆超杰;許晗;施春燕)
