公布日：2022.04.01
申請日：2020.06.23
分類號：C02F3/12(2006.01)I;C02F3/30(2006.01)I;C02F3/08(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及側流反氨化工藝，其中反氨化由非連續流動集成固定膜活性污泥序批式反應器(IFASSBR)實施而不需要采用外部澄清器。更特別地，本發明牽涉設計成作為IFASSBR或移動床生物反應器(MBBR)運行的單反應器。由于單池的設計，取決于處理需要，兩種操作模式MBBR和IFASSBR是可互換的。
權利要求書
1.一種在反氨化反應器中處理廢水的方法，所述方法包含：將廢水引到主流生物處理工藝且使廢水經受生物處理，并產生污泥和經澄清的流出物；通過以下在側流中處理所述污泥：將所述污泥引到所述側流中的厭氧消化器；在所述厭氧消化器中消化所述污泥以產生經消化的污泥；使所述經消化的污泥在側流中脫水以產生污泥水；將所述污泥水引到所述反氨化反應器，所述反氨化反應器包含支撐在載體上的生物質和懸浮的生物質，且通過批量工藝從所述反氨化反應器中的污泥水移除銨，所述批量工藝包含以下步驟：用所述污泥水填充所述反氨化反應器；在所述反氨化反應器中曝氣所述污泥水；在所述反氨化反應器中沉降所述生物質；以及通過指引所述污泥水通過阻滯篩和至少一部分的分支出口，傾析經處理的污泥水，其中，所述反氨化反應器用于從廢水中移除銨，且配置成以一種模式作為移動床生物膜反應器(MBBR)運行或以第二模式作為集成固定膜活性污泥序批式反應器(IFASSBR)運行，所述反氨化反應器包含：?jiǎn)畏窗被兀徊贾迷谒鰡畏窗被氐牡撞坎糠值钠貧鈻鸥�；其中所述單反氨化池配置成包含生物膜載體，在所述生物膜載體上支撐有生物質；所述單反氨化池包含阻滯篩，所述阻滯篩用于從所述反氨化反應器排出經處理的廢水以及用于在所述單反氨化池中保留所述生物膜載體和防止所述生物膜載體隨著經處理的廢水從所述單反氨化池中排出；所述阻滯篩具有從阻滯篩延伸的分支出口，經處理的廢水在經過阻滯篩后，流經該分支出口；第一流動控制閥和第二流動控制閥，所述第一流動控制閥和第二流動控制閥并入所述分支出口中，且配置成控制所述反氨化反應器是以MBBR模式還是以IFASSBR模式運行；所述分支出口中的所述第一流動控制閥和第二流動控制閥配置成如下起作用：當所述第一流動控制閥打開且所述第二流動控制閥關閉時，所述反氨化反應器起連續流動MBBR作用；當所述第一流動控制閥關閉且所述第二流動控制閥打開時，所述反氨化反應器起非連續IFASSBR作用；其中所述阻滯篩和從阻滯篩延伸的所述分支出口相對于所述單反氨化池固定；且其中當所述第一流動控制閥關閉且所述第二流動控制閥打開時，所述阻滯篩和至少一部分的所述分支出口配置為傾析器，用于從所述反氨化反應器傾析經處理的廢水。
2.根據權利要求1所述的方法，其中所述反氨化反應器配置成在不存在下游澄清器的情況下作為IFASSBR運行。
3.根據權利要求1所述的方法，其中所述生物膜載體的比重為1以下，且配置成漂浮在所述單反氨化池中包含的廢水中。
發明內容
在一個實施方案中，本發明涉及一種側流反氨化工藝，其中反氨化由非連續流動集成固定膜活性污泥序批式反應器(IFASSBR)實施，而不需要采用外部澄清器。
在另一個實施方案中，本發明牽涉一種設計為MBBR或IFASSBR的單反應器。將該反應器從MBBR轉化成IFASSBR或反之是簡單且易于實施的。由于單池或反應器的設計，取決于處理需要，兩種運行模式MBBR和IFASSBR是可互換的。
單反應器包括固定媒介阻滯篩，其被設計為當反應器采用MBBR模式以及當反應器采用IFASSBR模式時，排出經處理的廢水。換言之，在MBBR模式或IFASSBR模式，采用或使用同一媒介阻滯篩以排出經處理的廢水。
在一個特定實施方案中，本發明牽涉一種廢水處理工藝，所述廢水處理工藝包含用于從由主流工藝移除的污泥中移除銨的側流反氨化工藝。側流可包含經由熱水解的預處理，雖然這不是必要或需要的。側流包含厭氧消化器和用于處理來自厭氧消化器的污泥水的下游IFASSBR。通過在IFASSBR中實施的批量工藝，在第一階段將廢水填充、曝氣和反應，這然后接著沉降階段，繼而接著傾析階段。在這個工藝中，由IFASSBR排放的總懸浮固體(TSS)不是非常重要，因?yàn)閺?/span>IFASSBR而來的流出物可以返回到廢水處理廠的總管。因此，從水表面傾析不是必要的。僅需要固體液體分離步驟(沉降和傾析)以保留足夠的懸浮生物質。因此，可以使用媒介阻滯篩來傾析來自清澈區域和媒介區域兩者而不是來自底部污泥區域的反應器液體。

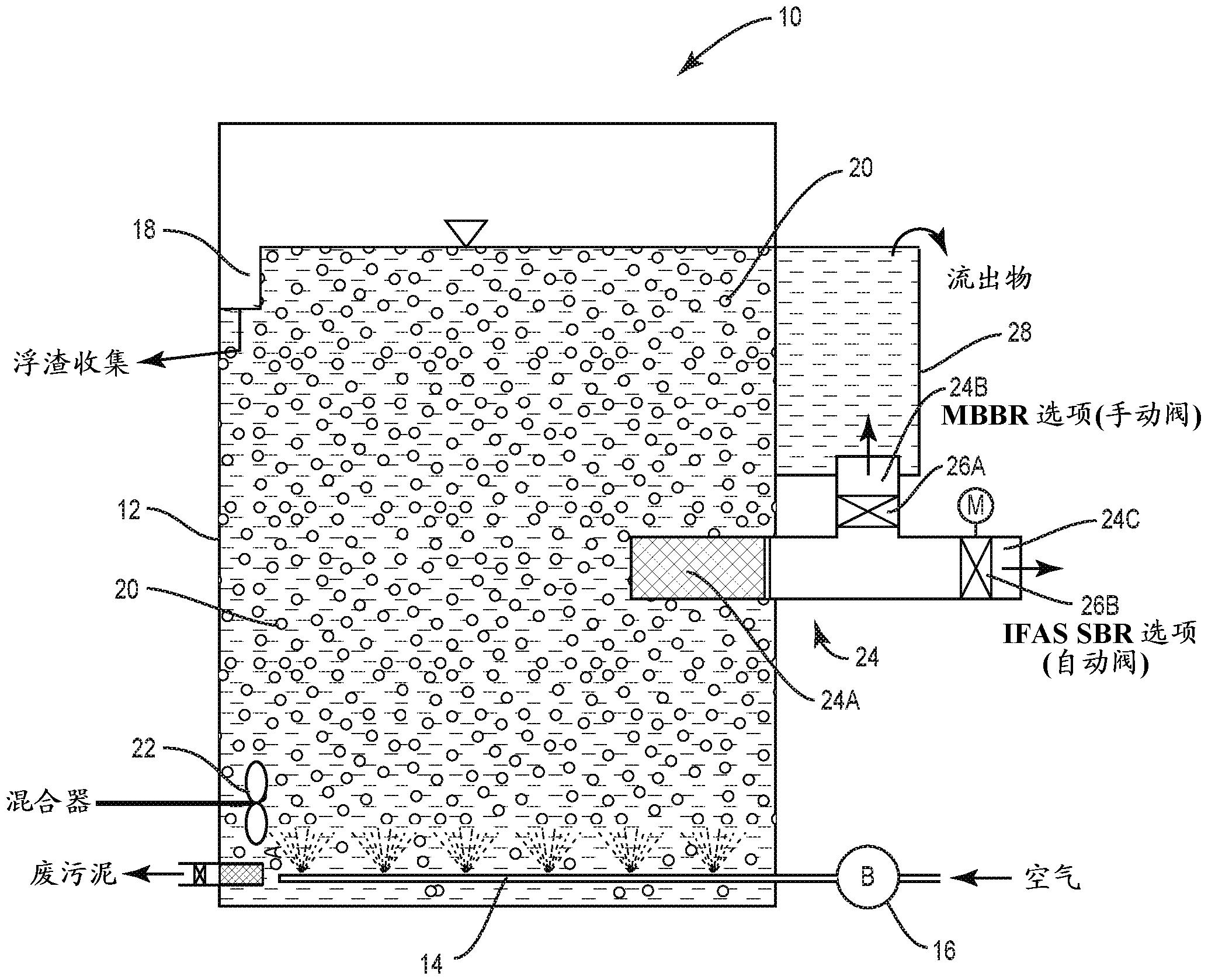

在一個特定的實施方案中，本發明牽涉一種反氨化反應器，所述反氨化反應器用于從廢水中移除銨，且配置成起移動床生物膜反應器(MBBR)作用或者起集成固定膜活性污泥序批式反應器(IFASSBR)作用，所述反氨化反應器包含：
單反氨化池；
布置在池的底部部分的曝氣柵格；
其中所述反氨化池配置成包含生物膜載體，在所述生物膜載體上支撐有生物質；
所述單池包含阻滯篩或大量篩，用于從所述反氨化反應器排出經處理的廢水以及用于在池中保留生物膜載體和防止生物膜載體隨著經處理的廢水從池中排出；
其中所述單池反氨化反應器配置成以連續流動MBBR模式或以非連續IFASSBR模式運行；
其中當所述反氨化反應器采用MBBR時，所述阻滯篩配置成排出經處理的水；且
其中當所述反氨化反應器采用IFASSBR時，所述阻滯篩相對于所述池固定，且配置為傾析器，用于從所述反氨化反應器傾析經處理的廢水。
在另一個特定實施方案中，本發明牽涉一種用于處理包含銨的廢水和通過在集成固定膜活性污泥序批式反應器(IFASSBR)中的反氨化在側流工藝中移除銨的方法，所述方法包含：
將廢水引到主流生物處理工藝且使得所述廢水經受生物處理，并產生污泥和經澄清的流出物；
通過以下在側流工藝中處理所述污泥：
將所述污泥引到所述側流中的厭氧消化器；
在所述厭氧消化器中消化所述污泥以產生經消化的污泥；
使所述經消化的污泥在側流中脫水以產生污泥水；
將污泥水引到所述IFASSBR，所述IFASSBR包含支撐在載體上的生物質以及懸浮的生物質，且通過批量工藝從IFASSBR中的污泥水移除銨，所述批量工藝包含以下的一系列步驟：
用所述污泥水填充所述IFASSBR;
在所述IFASSBR中曝氣所述污泥水；
在所述IFASSBR中沉降所述生物質；以及
通過指引經處理的污泥水通過固定的載體阻滯篩，傾析經處理的污泥水。
在側流反氨化工藝中利用IFASSBR有大量?jī)?yōu)勢。如上所述，IFASSBR提供了相對高的銨轉化率，且不需要常規連續流動IFAS系統中所需要的外部澄清器。通過利用反應器中的固定媒介篩來傾析IFASSBR中的上清液，這消除了常規浮動傾析器的需要。此外，IFASSBR的靈活性指可以將缺氧階段并入用于移除可能由反氨化工藝殘余的硝酸鹽的工藝中。最終，IFASSBR模式顯著的增加了系統的容量，且尤其適用于具有抑制性化合物(比如見于來自熱水解單元的流出物中)的廢流。
（發明人：H·趙;K·克魯帕;R·迪馬西莫;R·勒邁爾）
