公布日：2023.04.28
申請日：2023.01.17
分類號：C02F9/00(2023.01)I;C02F11/121(2019.01)I;C02F11/02(2006.01)I;C02F3/28(2023.01)I;C02F1/72(2023.01)I;C02F1/52(2023.01)I;C02F3/30(2023.01)I;C02F101/
30(2006.01)N;C02F103/20(2006.01)N
摘要
本發明公開了一種高COD畜禽養殖廢水處理工藝，包括以下流程：預處理流程，通過對養豬場廢水進行初步的過濾以及固液分離酸化，實現對廢水的初步處理，使得廢水中的固體廢棄物排出以及不溶性有機水解，深度生化處理流程，通過生化池和沉淀池對廢水的處理，使得COD和BOD可以得到有效的降解，同時通過填料對COD、NH3-N、TP和SS進行進一步的降解處理。該高COD畜禽養殖廢水處理工藝，采用厭氧處理，由于養殖污水有機物(COD)濃度極高，針對高濃度COD污水，經厭氧處理后，沼氣處理單元可以實現80％-90％的有機物(COD)降解，大大降低后續處理系統的有機負荷，具有既能有效降解有機物，又能產生沼氣獲得收益的優勢。
權利要求書
1.一種高COD畜禽養殖廢水處理工藝，其特征在于：包括以下流程：預處理流程，通過對養豬場廢水進行初步的過濾以及固液分離酸化，實現對廢水的初步處理，使得廢水中的固體廢棄物排出以及不溶性有機水解；深度生化處理流程，通過生化池和沉淀池對廢水的處理，使得COD和BOD可以得到有效的降解，同時通過填料對COD、NH3-N、TP和SS進行進一步的降解處理。
2.根據權利要求1所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述預處理流程，包括如下步驟：S1、養豬場廢水通過格柵后進入沉砂集水池，利用格柵取出大塊的漂浮物以及結塊的糞便；S2、污水經過固液分離機篩網過濾，過濾后的污泥及格柵過濾的廢料經機械脫水后堆肥處理；S3、污水通過固液分離機后進入調節池；S4、污水經過水解酸化池；S5、水解酸化池出水自下而上通過厭氧反應器。
3.根據權利要求1所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述深度生化處理流程，包括如下步驟：S1、厭氧反應器出水進入一級生化池；S2、一級生化池出水進入一級沉淀池，一級沉淀池中污泥回流至一級生化池，多余的污泥排出至污泥濃縮池；S3、一級沉淀池出水進入二級生化池；S4、二級生化池出水進入二級沉淀池，二級沉淀池中污泥回流至二級生化池，多余的污泥排出至污泥濃縮池，污泥濃縮池中污泥通過機械脫水后進行泥餅堆肥；S5、檢測二級沉淀池出水COD是否達標；S6、二級沉淀池不達標出水進入芬頓氧化池降解有機污染物；S7、芬頓氧化池降解后達標出水和二級沉淀池達標出水進入絮凝沉淀池進行脫色反應；S8、絮凝沉淀池出水進入消毒池。
4.根據權利要求2所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述厭氧反應器底部設置有高濃度和高活性的污泥層，且厭氧反應器的上部設置有三相分離器。
5.根據權利要求3所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述一級生化池由缺氧池和好氧池組成，且好氧池與缺氧池之間安裝有回流泵。
6.根據權利要求3所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述一級沉淀池采用豎流沉淀形式，且一級沉淀池內部安裝有污泥泵。
7.根據權利要求3所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述二級生化池內部好氧區域內懸掛聚乙烯球形填料，且二級生化池內部好氧區域懸掛的聚乙烯球形填料采用蜂窩狀通道設計，具體為展開式懸浮微生物載體填料。
8.根據權利要求3所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述二級沉淀池采用豎流沉淀形式，且二級沉淀池內部安裝有污泥泵。
發明內容
本發明的目的在于提供一種高COD畜禽養殖廢水處理工藝，以解決上述背景技術中提出的養殖污水處理困難的問題。
為實現上述目的，本發明提供如下技術方案：一種高COD畜禽養殖廢水處理工藝，包括以下流程：
預處理流程，通過對養豬場廢水進行初步的過濾以及固液分離酸化，實現對廢水的初步處理，使得廢水中的固體廢棄物排出以及不溶性有機水解；
深度生化處理流程，通過生化池和沉淀池對廢水的處理，使得COD和BOD可以得到有效的降解，同時通過填料對COD、NH3-N、TP和SS進行進一步的降解處理。

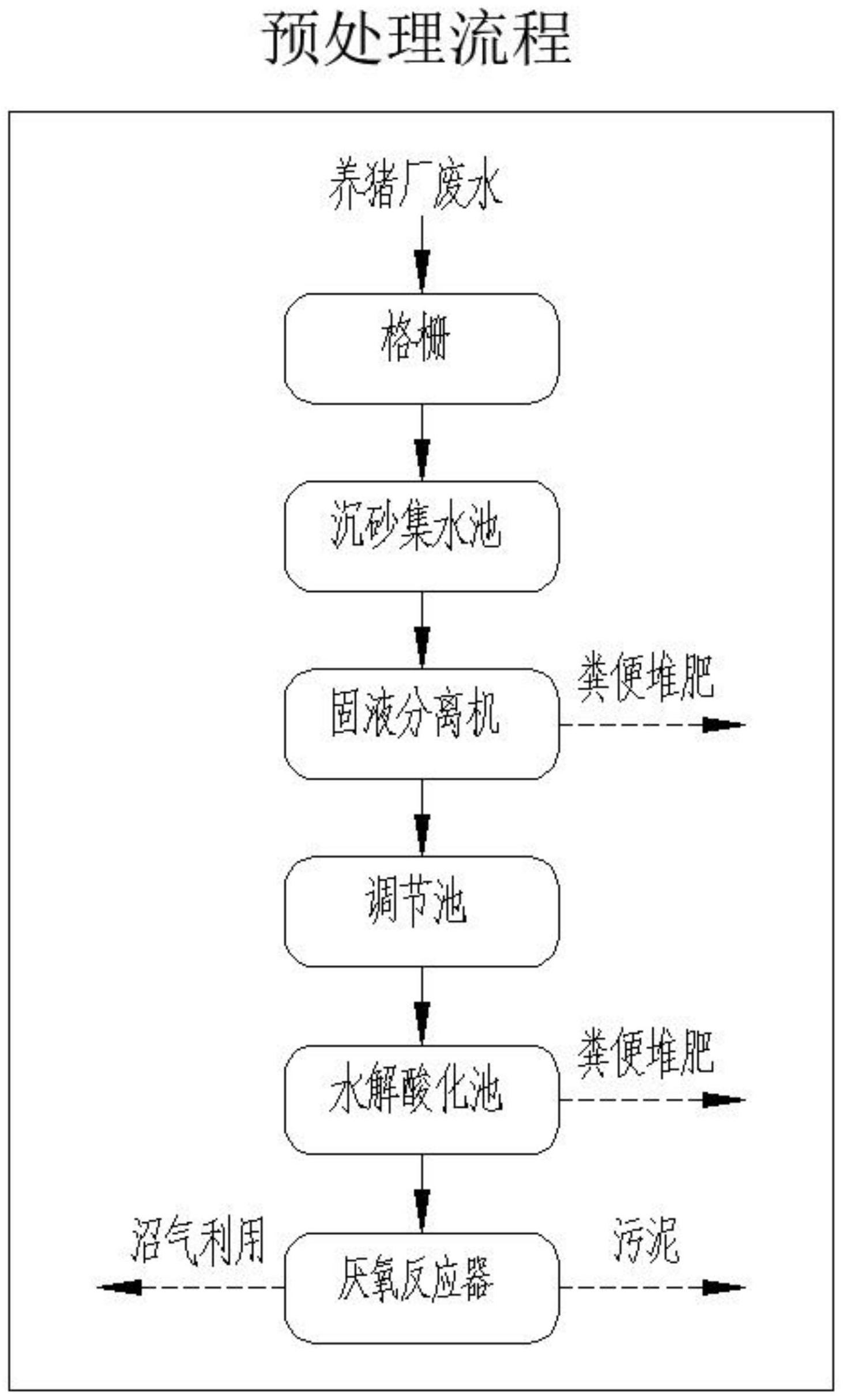

優選的，所述預處理流程，包括如下步驟：
S1、養豬場廢水通過格柵后進入沉砂集水池，利用格柵取出大塊的漂浮物以及結塊的糞便；
S2、污水經過固液分離機篩網過濾，過濾后的污泥及格柵過濾的廢料經機械脫水后堆肥處理；
S3、污水通過固液分離機后進入調節池；
S4、污水經過水解酸化池；
S5、水解酸化池出水自下而上通過厭氧反應器。
3.根據權利要求1所述的一種高COD畜禽養殖廢水處理工藝，其特征在于：所述深度生化處理流程，包括如下步驟：
S1、厭氧反應器出水進入一級生化池；
S2、一級生化池出水進入一級沉淀池，一級沉淀池中污泥回流至一級生化池，多余的污泥排出至污泥濃縮池；
S3、一級沉淀池出水進入二級生化池；
S4、二級生化池出水進入二級沉淀池，二級沉淀池中污泥回流至二級生化池，多余的污泥排出至污泥濃縮池，污泥濃縮池中污泥通過機械脫水后進行泥餅堆肥；
S5、檢測二級沉淀池出水COD是否達標；
S6、二級沉淀池不達標出水進入芬頓氧化池降解有機污染物；
S7、芬頓氧化池降解后達標出水和二級沉淀池達標出水進入絮凝沉淀池進行脫色反應；
S8、絮凝沉淀池出水進入消毒池。
優選的，所述厭氧反應器底部設置有高濃度和高活性的污泥層，且厭氧反應器的上部設置有三相分離器。
優選的，所述一級生化池由缺氧池和好氧池組成，且好氧池與缺氧池之間安裝有回流泵。
優選的，所述一級沉淀池采用豎流沉淀形式，且一級沉淀池內部安裝有污泥泵。
優選的，所述二級生化池內部好氧區域內懸掛聚乙烯球形填料，且二級生化池內部好氧區域懸掛的聚乙烯球形填料采用蜂窩狀通道設計，具體為展開式懸浮微生物載體填料。
優選的，所述二級沉淀池采用豎流沉淀形式，且二級沉淀池內部安裝有污泥泵。
與現有技術相比，本發明的有益效果是：該高COD畜禽養殖廢水處理工藝：
1.采用厭氧處理，由于養殖污水有機物(COD)濃度極高，針對高濃度COD污水，經厭氧處理后，沼氣處理單元可以實現80％-90％的有機物(COD)降解，大大降低后續處理系統的有機負荷，具有既能有效降解有機物，又能產生沼氣獲得收益的優勢；
2.通過具備脫氮除磷功能的生化工藝，傳統生化工藝中，只采用好氧工藝無法去除N、P，故必須采用脫氮除磷工藝，本方案采用兩級A/O技術，可達到多種水質標準和污染物排放標準；
3.采用大量蜂窩狀通道的填料，利用污水在穿透這些通道時，水流剪力的脫附作用使得填料上的生物膜得到及時更新，球形填料上較厚的微生物膜存在溶解氧梯度和有機物梯度的微型環境，沿膜垂直方向朝內，可分成好氧區和缺氧區，即在這個方向上，溶解氧呈遞減分布，形成微元的反硝化區，在生物膜外層，在好氧條件下發生硝化反應，產生的硝態氮進入內層缺氧區后，在反硝化作用下產生氮氣，進一步增強對污水的處理效果。
（發明人：周晶;楊平;謝陳）
