公布日：2023.12.19

申請日：2023.09.25

分類號：C02F11/127(2019.01)I;C02F1/52(2023.01)I;C02F1/20(2023.01)I;B01D53/04(2006.01)I

摘要

本發明公開了基于鉛鋅礦采礦的污泥污水分步處理系統及工藝，本發明涉及礦山污泥污水處理系統技術領域。該基于鉛鋅礦采礦的污泥污水分步處理系統能夠在對礦山廢水進行硫化處理時對產生的硫化氫氣體進行有效的吸附處理，避免四溢對環境造成影響，且在處理吸附的同時能夠加速廢水中的硫化氫氣體的溢出，設置的集氣組件在使用時還能夠自動更換活性炭，節省了人力操作的步驟，方便了使用，在自動更換的過程中還能夠同步克服活性炭板結的情況。

權利要求書

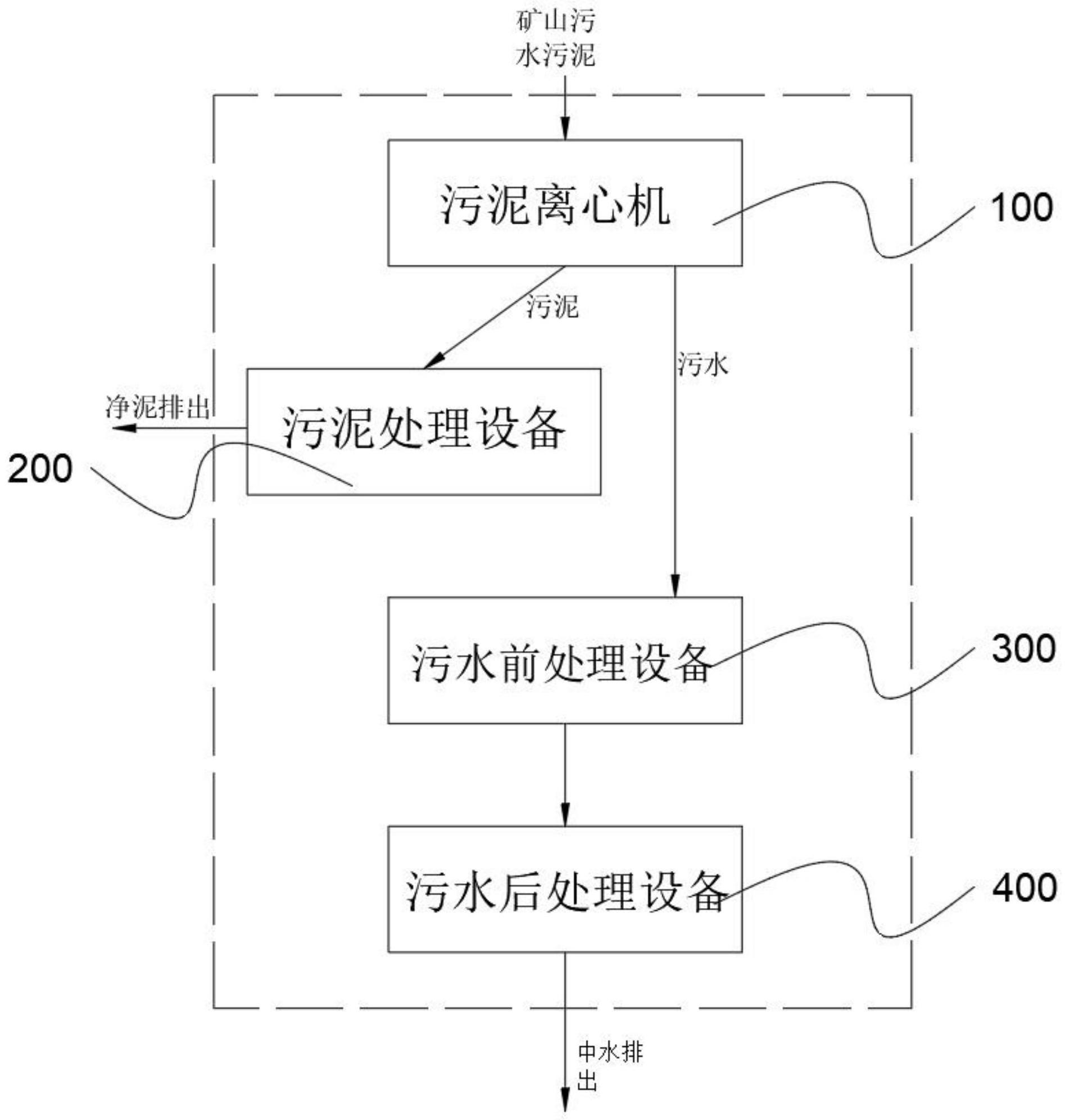

1.基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于，包括污泥離心機(100)、污泥處理設備(200)、污水前處理設備(300)以及污水后處理設備(400)，所述污水前處理設備(300)包括處理池(1)，所述處理池(1)內依次形成有混合槽(101)、沉淀槽(102)和曝氣槽(103)，所述處理池(1)的上方設置有用于抽吸對污水進行硫化而產生的硫化氫氣體并過濾最終將干凈氣體通入到曝氣槽(103)內對廢水進行曝氣的集氣組件(2)。

2.根據權利要求1所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述集氣組件(2)包括集氣罩(21)，所述集氣罩(21)固定在所述處理池(1)的上方，所述集氣罩(21)的上端固定有第一導管(22)，所述處理池(1)的外壁上固定有氣泵(23)，所述氣泵(23)的進氣端固定有第二導管(24)，所述第一導管(22)和第二導管(24)相互靠近的端部均固定有夾層板(25)，兩個所述夾層板(25)之間轉動安裝有上料滾筒(26)，所述上料滾筒(26)與集氣罩(21)轉動連接，所述上料滾筒(26)上等角度開設有若干個吸附槽(261)，集氣罩(21)的外壁上還固定有一個儲料倉(27)，所述儲料倉(27)的出料端與上端的一個夾層板(25)固定，且儲料倉(27)的下端開口貫穿上端的夾層板(25)，處于下端的一個所述夾層板(25)上固定有一個出料斗(28)，所述出料斗(28)與第二導管(24)和儲料倉(27)的位置錯開，所述氣泵(23)的出氣端固定有第三導管(29)，所述第三導管(29)的出氣端與處理池(1)的外壁固定并貫穿處理池(1)的側壁延伸至曝氣槽(103)的內側，所述曝氣槽(103)的內側固定有布氣器(210)，所述第三導管(29)的出氣端與布氣器(210)的進氣端相連通，所述集氣罩(21)的外壁上固定有用于驅動上料滾筒(26)轉動的自動轉動組件(211)。

3.根據權利要求2所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述上料滾筒(26)的中部固定有第一轉軸(262)，所述第一轉軸(262)的兩端分別通過軸承與兩個夾層板(25)轉動連接，且第一轉軸(262)的下端貫穿下端的夾層板(25)并通過軸承與集氣罩(21)的外壁轉動連接。

4.根據權利要求3所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述自動轉動組件(211)包括電機(2111)，所述集氣罩(21)的外壁上固定有電機(2111)，所述電機(2111)的輸出端固定有第二轉軸(2112)，所述第二轉軸(2112)通過軸承與集氣罩(21)轉動連接，所述第二轉軸(2112)的上端固定有驅動輪(2113)，所述第一轉軸(262)的下端固定有槽輪(2114)，所述驅動輪(2113)與槽輪(2114)相配合，所述第二轉軸(2112)的外壁上還固定有用于擾動儲料倉(27)內側活性炭的擾動組件(2115)。

5.根據權利要求4所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述擾動組件(2115)包括升降條(21151)，所述儲料倉(27)的外壁上滑動安裝有升降條(21151)，所述升降條(21151)的上端固定有豎桿(21152)，所述豎桿(21152)延伸至儲料倉(27)內側，所述豎桿(21152)的外壁自上而下等角度固定有擾動條(21153)，所述升降條(21151)的外側套設有第一彈簧(21154)，所述第一彈簧(21154)的一端與升降條(21151)的外壁固定另一端與儲料倉(27)的外壁固定，所述第二轉軸(2112)的下端固定有驅動盤(21155)，所述驅動盤(21155)的上端形成有波浪形的驅動條(21156)，所述升降條(21151)的底部與驅動條(21156)的外壁相配合，所述驅動盤(21155)的外壁還固定有用于擾動到達出料斗(28)處的吸附槽(261)內的活性炭的頂推組件(21157)。

6.根據權利要求5所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述升降條(21151)的底部固定有萬向滾輪(8)，所述萬向滾輪(8)與驅動條(21156)的外壁滾動連接。

7.根據權利要求5所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述頂推組件(21157)包括頂錐(211571)，所述出料斗(28)的側壁滑動連接有頂錐(211571)，所述頂錐(211571)的頂部與上料滾筒(26)的底部相齊平，所述出料斗(28)的外壁滑動連接有頂推條(211572)，所述頂推條(211572)上開設有驅動槽(211573)，所述頂錐(211571)的底部固定有驅動柱(211574)，所述驅動柱(211574)的端部插接在驅動槽(211573)的內側，所述頂推條(211572)的外壁上固定有第二彈簧(211575)，所述第二彈簧(211575)遠離頂推條(211572)的一端與出料斗(28)的外壁固定，所述頂推條(211572)背離驅動槽(211573)的一端抵緊在驅動盤(21155)的外壁上，所述驅動盤(21155)的外壁上還固定有一個凸塊(211576)，所述凸塊(211576)的兩端與驅動盤(21155)的外壁平滑過渡。

8.根據權利要求1所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述出料斗(28)呈錐上端開口大下端開口小的形狀設置。

9.根據權利要求4所述的基于鉛鋅礦采礦的污泥污水分步處理系統，其特征在于：所述電機(2111)為蝸輪蝸桿減速電機。

10.基于鉛鋅礦采礦的污泥污水分步處理系統的工藝，其特征在于：為上述權利要求1-9任一項所述的基于鉛鋅礦采礦的污泥污水分布處理系統的工藝，具體步驟如下：S1、首先利用污泥離心機(100)將礦山廢水中的污泥分離出來，而后將分離的污泥通入到污泥處理設備(200)內進行處理；S2、分離后的污水通過污水前處理設備(300)以及污水后處理設備(400)依次進行處理，直至達到排放的合格標準。

發明內容

(一)解決的技術問題

為解決上述技術問題，本發明提供基于鉛鋅礦采礦的污泥污水分步處理系統及工藝。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：基于鉛鋅礦采礦的污泥污水分步處理系統，包括污泥離心機、污泥處理設備、污水前處理設備以及污水后處理設備，所述污水前處理設備包括處理池，所述處理池內依次形成有混合槽、沉淀槽和曝氣槽，所述處理池的上方設置有用于抽吸對污水進行硫化而產生的硫化氫氣體并過濾最終將干凈氣體通入到曝氣槽內對廢水進行曝氣的集氣組件。

優選的，所述集氣組件包括集氣罩，所述集氣罩固定在所述處理池的上方，所述集氣罩的上端固定有第一導管，所述處理池的外壁上固定有氣泵，所述氣泵的進氣端固定有第二導管，所述第一導管和第二導管相互靠近的端部均固定有夾層板，兩個所述夾層板之間轉動安裝有上料滾筒，所述上料滾筒與集氣罩轉動連接，所述上料滾筒上等角度開設有若干個吸附槽，集氣罩的外壁上還固定有一個儲料倉，所述儲料倉的出料端與上端的一個夾層板固定，且儲料倉的下端開口貫穿上端的夾層板，處于下端的一個所述夾層板上固定有一個出料斗，所述出料斗與第二導管和儲料倉的位置錯開，所述氣泵的出氣端固定有第三導管，所述第三導管的出氣端與處理池的外壁固定并貫穿處理池的側壁延伸至曝氣槽的內側，所述曝氣槽的內側固定有布氣器，所述第三導管的出氣端與布氣器的進氣端相連通，所述集氣罩的外壁上固定有用于驅動上料滾筒轉動的自動轉動組件。

優選的，所述上料滾筒的中部固定有第一轉軸，所述第一轉軸的兩端分別通過軸承與兩個夾層板轉動連接，且第一轉軸的下端貫穿下端的夾層板并通過軸承與集氣罩的外壁轉動連接。

優選的，所述自動轉動組件包括電機，所述集氣罩的外壁上固定有電機，所述電機的輸出端固定有第二轉軸，所述第二轉軸通過軸承與集氣罩轉動連接，所述第二轉軸的上端固定有驅動輪，所述第一轉軸的下端固定有槽輪，所述驅動輪與槽輪相配合，所述第二轉軸的外壁上還固定有用于擾動儲料倉內側活性炭的擾動組件。

優選的，所述擾動組件包括升降條，所述儲料倉的外壁上滑動安裝有升降條，所述升降條的上端固定有豎桿，所述豎桿延伸至儲料倉內側，所述豎桿的外壁自上而下等角度固定有擾動條，所述升降條的外側套設有第一彈簧，所述第一彈簧的一端與升降條的外壁固定另一端與儲料倉的外壁固定，所述第二轉軸的下端固定有驅動盤，所述驅動盤的上端形成有波浪形的驅動條，所述升降條的底部與驅動條的外壁相配合，所述驅動盤的外壁還固定有用于擾動到達出料斗處的吸附槽內的活性炭的頂推組件。

優選的，所述升降條的底部固定有萬向滾輪，所述萬向滾輪與驅動條的外壁滾動連接。

優選的，所述頂推組件包括頂錐，所述出料斗的側壁滑動連接有頂錐，所述頂錐的頂部與上料滾筒的底部相齊平，所述出料斗的外壁滑動連接有頂推條，所述頂推條上開設有驅動槽，所述頂錐的底部固定有驅動柱，所述驅動柱的端部插接在驅動槽的內側，所述頂推條的外壁上固定有第二彈簧，所述第二彈簧遠離頂推條的一端與出料斗的外壁固定，所述頂推條背離驅動槽的一端抵緊在驅動盤的外壁上，所述驅動盤的外壁上還固定有一個凸塊，所述凸塊的兩端與驅動盤的外壁平滑過渡。

優選的，所述出料斗呈錐上端開口大下端開口小的形狀設置。

優選的，所述電機為蝸輪蝸桿減速電機。

本發明還提供一種基于鉛鋅礦采礦的污泥污水分步處理系統的工藝，為上述的基于鉛鋅礦采礦的污泥污水分布處理系統的工藝，具體步驟如下：

S1、首先利用污泥離心機將礦山廢水中的污泥分離出來，而后將分離的污泥進入到污泥處理設備內進行處理；

S2、分離后的污水通過污水前處理設備以及污水后處理設備依次進行處理，直至達到排放的合格標準。

(三)有益效果

本發明提供了基于鉛鋅礦采礦的污泥污水分步處理系統及工藝。與現有技術相比具備以下有益效果：

1、本申請通過設置集氣組件能夠收集對礦山污水進行硫化操作過程中產生的硫化氫氣體，并能夠對硫化氫進行吸附過濾，從而降低了硫化操作對環境的污染，同時集氣組件過濾后的干凈空氣能夠直接通入到曝氣槽內對污水進行曝氣，加速污水中的硫化氫氣體的溢出；

2、本申請?zhí)峁┑募瘹饨M件由于設置有夾層板、上料滾筒、自動轉動組件等結構，在使用時能夠實現自動更換活性炭的效果，無需人工手動更換，極大的節省了操作步驟，且本申請?zhí)峁┑淖詣愚D動組件在工作的同時還能夠同時擾動儲料倉內側存儲的活性炭，以及在上料滾筒轉動完成切換工作后能夠自動擾動吸附槽內的活性炭，從而避免儲料倉內的活性炭板結而不能夠順利上料的情況發生，同時避免吸附槽內側的活性炭因為板結而不能夠順利下料的情況發生。

（發明人：陳柏校;夏玉坤;王成;張信勇;周恩峰;許晗）
