公布日：2023.12.22
申請日：2023.11.16
分類號：C02F1/465(2023.01)I;C02F1/461(2023.01)I;C02F1/469(2023.01)I;B01D53/78(2006.01)I;B01D53/22(2006.01)I;C02F101/12(2006.01)N;C02F101/36(2006.01)N
摘要
本發明公開了一種具備除污水氯離子能力的電氣浮裝置，本發明涉及污水處理領域，包括底座，所述底座的頂部固定連接有控制柜、第一電解槽、儲液箱、第二電解槽、尾氣處理組件和氯離子檢測儀。本發明所述的一種具備除污水氯離子能力的電氣浮裝置，本裝置相對于常見的容器氣浮相比有不易堵塞的優勢，此裝置在高鹽污水中可實現氯離子轉化為氯氣在水中脫除，實現降低氯離子濃度和除鹽的目的，通過材質為鉑金鈦材料的電極，能有效防止因?yàn)槲鬯|(zhì)復雜和氯氣將電極腐蝕的現象發生，通過添加的非均相催化劑，可以定向增強電解氯離子及產氣作用，通過尾氣處理組件，可以對處理時產生的尾氣進行過濾和噴淋處理，方便后續對尾氣進行高空排放。
權利要求書

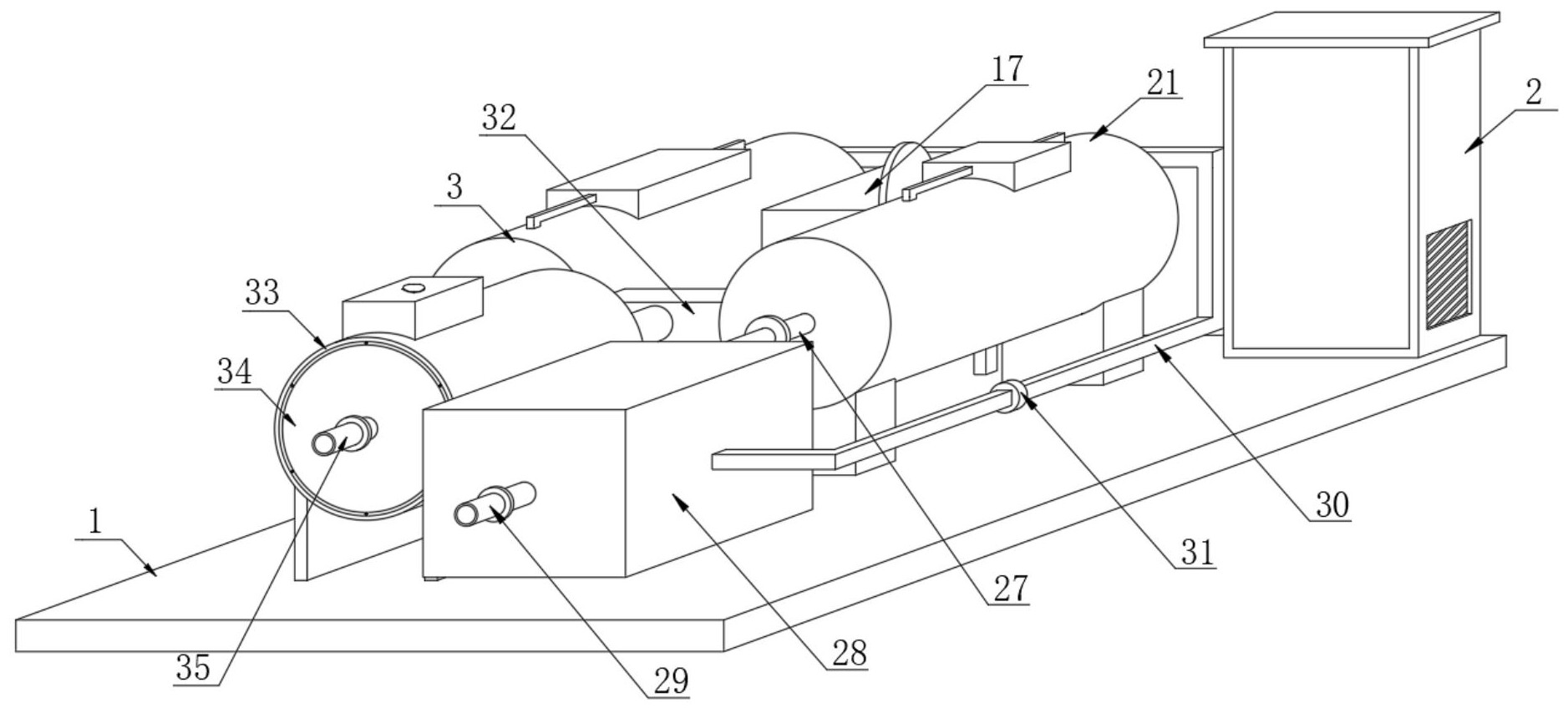

1.一種具備除污水氯離子能力的電氣浮裝置，包括底座（1），其特征在于：所述底座（1）的頂部固定連接有控制柜（2）、第一電解槽（3）、儲液箱（17）、第二電解槽（21）、尾氣處理組件（33）和氯離子檢測儀（28）；所述第一電解槽（3）頂部的正中固定連接有第一直流電源（7），所述第一電解槽（3）內腔的正面固定連接有第一陽極電極（9），所述第一陽極電極（9）的背面設置有第一離子交換膜（10），所述第一離子交換膜（10）的背面設置有第一陰極電極（11），所述第一陰極電極（11）的背面設置有第二離子交換膜（12），所述第一電解槽（3）的背面固定連接有傳輸管（13）；所述儲液箱（17）的內腔中轉動連接有攪拌桿（18），所述儲液箱（17）的內腔中固定連接有液位計（20），所述第二電解槽（21）頂部的正中固定連接有第二直流電源（22），所述第二電解槽（21）內腔的正面固定連接有鈦肋片（26），鈦肋片（26）的背面設置有第二陰極電極（25），所述第二陰極電極（25）的背面設置有第二陽極電極（24）；所述尾氣處理組件（33）頂部的正面固定連接有藥劑箱（36），所述尾氣處理組件（33）內腔頂部的正面固定連接有噴淋管（39），所述尾氣處理組件（33）內腔的背面固定連接有石英過濾膜（45），所述石英過濾膜（45）的正面固定連接有玻璃纖維過濾膜（44），所述尾氣處理組件（33）內腔的正面轉動連接有葉片（41）。
2.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第一直流電源（7）正面和背面的正中對稱固定連接有第一連接線纜（8），兩個所述第一連接線纜（8）分別與第一陽極電極（9）和第一陰極電極（11）電性連接，所述第一離子交換膜（10）、第一陰極電極（11）和第二離子交換膜（12）均固定連接在第一電解槽（3）的內腔中。
3.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第一電解槽（3）正面的正中固定連接有進水口（4），所述進水口（4）的外壁法蘭連接有單向閥（6），所述進水口（4）的右側固定連接有超聲波流量計（5），所述傳輸管（13）正面的左右兩側對稱固定連接有固定管（14），所述傳輸管（13）正面的正中固定連接有輸入管（16），所述傳輸管（13）外壁的左側法蘭連接有第一抽水泵（15），所述輸入管（16）固定連接在儲液箱（17）的背面。
4.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述液位計（20）固定連接在儲液箱（17）內腔的左側，所述儲液箱（17）正面的正中固定連接有伺服電機（19），所述伺服電機（19）的背面通過第一轉軸固定連接在攪拌桿（18）的正面，所述儲液箱（17）頂部的正中插接有密封塞。
5.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第二直流電源（22）正面和背面的正中對稱固定連接有第二連接線纜（23），兩個所述第二連接線纜（23）分別與第二陰極電極（25）和第二陽極電極（24）電性連接，所述鈦肋片（26）的外壁固定連接有鈦框架，所述鈦框架、第二陰極電極（25）和第二陽極電極（24）均固定連接在第二電解槽（21）的內腔中。
6.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第二電解槽（21）正面的正中固定連接有輸液管（27），所述輸液管（27）的外壁法蘭連接有輸液泵，所述輸液管（27）的正面固定連接在氯離子檢測儀（28）的背面，所述氯離子檢測儀（28）正面的正中固定連接有排水管（29），所述氯離子檢測儀（28）的右側固定連接有回水管（30），所述回水管（30）的外壁法蘭連接有第二抽水泵（31），所述回水管（30）的另一端固定連接在第一電解槽（3）背面的頂部并與其內腔相通，所述排水管（29）的外壁法蘭連接有閥門。
7.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第一電解槽（3）和第二電解槽（21）相對一側的正面固定連接有第一排氣管（32），所述第一排氣管（32）固定連接在尾氣處理組件（33）背面的正中，所述尾氣處理組件（33）正面的正中螺紋連接有法蘭盤（34），所述法蘭盤（34）正面的正中固定連接有第二排氣管（35），所述尾氣處理組件（33）頂部的正面固定連接有藥劑箱（36），所述藥劑箱（36）內腔的左右兩側對稱固定連接有超聲波振動棒（37），所述藥劑箱（36）頂部的正中螺紋連接有密封門。
8.根據權利要求3所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述葉片（41）的外壁固定連接有齒輪框架（40），所述固定管（14）外壁的背面固定連接有軸承座（42），所述軸承座（42）固定連接在尾氣處理組件（33）內腔的正面。
9.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述尾氣處理組件（33）內腔右側的正面固定連接有驅動電機（43），所述驅動電機（43）的背面通過第二轉軸固定連接有齒輪（38），所述齒輪（38）與齒輪框架（40）相互嚙合。
10.根據權利要求1所述的一種具備除污水氯離子能力的電氣浮裝置，其特征在于：所述第二陽極電極（24）、第二陰極電極（25）、第一陽極電極（9）和第一陰極電極（11）均為鉑金鈦材料。
發明內容
本發明的主要目的在于提供一種具備除污水氯離子能力的電氣浮裝置，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：一種具備除污水氯離子能力的電氣浮裝置，包括底座，所述底座的頂部固定連接有控制柜、第一電解槽、儲液箱、第二電解槽、尾氣處理組件和氯離子檢測儀；所述第一電解槽頂部的正中固定連接有第一直流電源，所述第一電解槽內腔的正面固定連接有第一陽極電極，所述第一陽極電極的背面設置有第一離子交換膜，所述第一離子交換膜的背面設置有第一陰極電極，所述第一陰極電極的背面設置有第二離子交換膜，所述第一電解槽的背面固定連接有傳輸管；所述儲液箱的內腔中轉動連接有攪拌桿，所述儲液箱的內腔中固定連接有液位計，所述第二電解槽頂部的正中固定連接有第二直流電源，所述第二電解槽內腔的正面固定連接有鈦肋片，鈦肋片的背面設置有第二陰極電極，所述第二陰極電極的背面設置有第二陽極電極；所述尾氣處理組件頂部的正面固定連接有藥劑箱，所述尾氣處理組件內腔頂部的正面固定連接有噴淋管，所述尾氣處理組件內腔的背面固定連接有石英過濾膜，所述石英過濾膜的正面固定連接有玻璃纖維過濾膜，所述尾氣處理組件內腔的正面轉動連接有葉片。
優選的，所述第一直流電源正面和背面的正中對稱固定連接有第一連接線纜，兩個所述第一連接線纜分別與第一陽極電極和第一陰極電極電性連接，所述第一離子交換膜、第一陰極電極和第二離子交換膜均固定連接在第一電解槽的內腔中。
優選的，所述第一電解槽正面的正中固定連接有進水口，所述進水口的外壁法蘭連接有單向閥，所述進水口的右側固定連接有超聲波流量計，所述傳輸管正面的左右兩側對稱固定連接有固定管，所述傳輸管正面的正中固定連接有輸入管，所述傳輸管外壁的左側法蘭連接有第一抽水泵，所述輸入管固定連接在儲液箱的背面。
優選的，所述液位計固定連接在儲液箱內腔的左側，所述儲液箱正面的正中固定連接有伺服電機，所述伺服電機的背面通過第一轉軸固定連接在攪拌桿的正面，所述儲液箱頂部的正中插接有密封塞。
優選的，所述第二直流電源正面和背面的正中對稱固定連接有第二連接線纜，兩個所述第二連接線纜分別與第二陰極電極和第二陽極電極電性連接，所述鈦肋片的外壁固定連接有鈦框架，所述鈦框架、第二陰極電極和第二陽極電極均固定連接在第二電解槽的內腔中。
優選的，所述第二電解槽正面的正中固定連接有輸液管，所述輸液管的外壁法蘭連接有輸液泵，所述輸液管的正面固定連接在氯離子檢測儀的背面，所述氯離子檢測儀正面的正中固定連接有排水管，所述氯離子檢測儀的右側固定連接有回水管，所述回水管的外壁法蘭連接有第二抽水泵，所述回水管的另一端固定連接在第一電解槽背面的頂部并與其內腔相通，所述排水管的外壁法蘭連接有閥門。
優選的，所述第一電解槽和第二電解槽相對一側的正面固定連接有第一排氣管，所述第一排氣管固定連接在尾氣處理組件背面的正中，所述尾氣處理組件正面的正中螺紋連接有法蘭盤，所述法蘭盤正面的正中固定連接有第二排氣管，所述尾氣處理組件頂部的正面固定連接有藥劑箱，所述藥劑箱內腔的左右兩側對稱固定連接有超聲波振動棒，所述藥劑箱頂部的正中螺紋連接有密封門。
優選的，所述葉片的外壁固定連接有齒輪框架，所述固定管外壁的背面固定連接有軸承座，所述軸承座固定連接在尾氣處理組件內腔的正面。
優選的，所述尾氣處理組件內腔右側的正面固定連接有驅動電機，所述驅動電機的背面通過第二轉軸固定連接有齒輪，所述齒輪與齒輪框架相互嚙合。
優選的，所述所述第二陽極電極、第二陰極電極、第一陽極電極和第一陰極電極均為鉑金鈦材料。
有益效果與現有技術相比，本發明提供了一種具備除污水氯離子能力的電氣浮裝置，具備以下有益效果：1、該具備除污水氯離子能力的電氣浮裝置，在對高鹽污水進行處理時，高鹽污水會在電解作用下陽極失電子析出Cl2、O2，陰極得電子析出H2，析出的氣體氣泡微小，本裝置相對于常見的容器氣浮相比有不易堵塞的優勢，在電解中，電解水中是氫氧根失電子，氧的電負性比氯大，對電子的吸引能力比氯強，所以氯離子相比之下更容易失電子，因此在高鹽污水中可實現氯離子轉化為氯氣在水中脫除，實現降低氯離子濃度和除鹽的目的，通過材質為鉑金鈦材料的第二陰極電極、第二陽極電極、第一陽極電極和第一陰極電極，能有效防止因?yàn)槲鬯|(zhì)復雜和氯氣將電極腐蝕的現象發生，通過設置在藥劑箱內腔中的非均相催化劑，可以定向增強電解氯離子及產氣作用，通過設置的尾氣處理組件，可以對處理時產生的尾氣進行過濾和噴淋處理，方便后續對尾氣進行高空排放。
2、該具備除污水氯離子能力的電氣浮裝置，通過設置的第一電解槽和第二電解槽，能對污水進行兩次電解處理，配合設置第一離子交換膜、第二離子交換膜和鈦肋片，能對污水進行充分的過濾和除鹽處理，通過設置的超聲波流量計，能對接入第一電解槽內腔的污水進行流量的監測。
3、該具備除污水氯離子能力的電氣浮裝置，通過設置在儲液箱內腔中的攪拌桿，可以對非均相催化劑進行攪拌處理，方便后續將其通過輸入管和傳輸管輸入至第二電解槽的內腔，配合第二陰極電極和第二陽極電極對污水進行處理工作，通過設置的氯離子檢測儀，可以對處理后的污水進行氯離子的檢測，通過設置的回水管，可以將氯離子檢測儀檢測不合格的污水重新輸入至第一電解槽，對其反復的電解處理，直至檢測合格后即可進行排放處理。
4、該具備除污水氯離子能力的電氣浮裝置，通過設置的第一排氣管，可以對第一電解槽和第二電解槽工作時產生的尾氣進行匯集，通過啟動設置的驅動電機，能帶動齒輪進行轉動，齒輪轉動時會與齒輪框架相互嚙合，以此可以帶動葉片進行轉動，此時即可進行抽風處理，能將產生的尾氣抽入至尾氣處理組件的內腔中進行處理，通過設置的玻璃纖維過濾膜和石英過濾膜能對尾氣進行過濾處理，同時通過設置的噴淋管，可以將尾氣處理用的藥劑對尾氣進行噴淋處理，以此可以進一步對尾氣進行凈化，方便后續的排放。
（發明人：沈智超;張健;龔雪;王佳;李金鑫）
