公布日：2023.04.28
申請日：2023.02.01
分類號：C02F9/00(2023.01)I;C01D5/16(2006.01)I;C01D5/18(2006.01)I;C01D3/06(2006.01)I;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/66(2023.01)N;C02F5/
02(2023.01)N;C02F1/00(2023.01)N;C02F1/42(2023.01)N;C02F1/44(2023.01)N;C02F1/04(2023.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種焦化廢水零排放處理系統，包括依次相連的調節池、一級除氟高密池、二級除硬高密池、多介質過濾器、超濾裝置、兩級螯合樹脂除硬過濾器、有機物分離膜裝置、一級納濾膜裝置、反滲透膜裝置、回用水池和氯化鈉蒸發結晶裝置，此外，有機物分離膜裝置還依次與濃水納濾膜裝置、硫酸鈉蒸發濃縮裝置、硫酸鈉冷凍熔融裝置、混鹽蒸發結晶裝置、雜鹽干燥裝置相連。本發明還公開了一種焦化廢水零排放處理工藝。本發明實現了提高有機物的去除效果、降低運行費用、提高系統運行的穩定性，同時有效降低了雜鹽率、減少了危險廢物的產生量，并且去除硬度效果好。
權利要求書
1.一種焦化廢水零排放處理系統，其特征在于，由以下部件組成：調節池；一級除氟高密池，所述調節池的出水口與所述一級除氟高密池的進水口通過管道相連；二級除硬高密池，所述一級除氟高密池的出水口與所述二級除硬高密池的進水口通過管道相連；多介質過濾器，所述二級除硬高密池的出水口與所述多介質過濾器的進水口通過管道相連；超濾裝置，所述多介質過濾器的出水口與所述超濾裝置的進水口通過管道相連；兩級螯合樹脂除硬過濾器，所述超濾裝置的出水口與所述兩級螯合樹脂除硬過濾器的進水口相連；有機物分離膜裝置，所述兩級螯合樹脂除硬過濾器的出水口與所述有機物分離膜裝置的進水口通過管道相連，所述有機物分離膜裝置設有產水口和濃水口；一級納濾膜裝置，所述有機物分離膜裝置的產水口與所述一級納濾膜裝置的進水口通過管道相連，所述一級納濾膜裝置設有產水口和濃水口；反滲透膜裝置，所述一級納濾膜裝置的產水口與所述反滲透膜裝置的進水口通過管道相連，所述反滲透膜裝置設有產水口和濃水口；回用水池，所述反滲透膜裝置的產水口與所述回用水池的進水口通過管道相連；氯化鈉蒸發結晶裝置，所述反滲透膜裝置的濃水口與所述氯化鈉蒸發結晶裝置的進水口相連，所述氯化鈉蒸發結晶裝置的冷凝水出水口與所述回用水池的進水口通過管道相連，氯化鈉蒸發結晶裝置的母液出口與硫酸鈉蒸發濃縮裝置的進水口相連；濃水納濾膜裝置，所述一級納濾膜裝置的濃水口與所述濃水納濾膜裝置的進水口通過管道相連，所述濃水納濾膜裝置設有產水口和濃水口，所述濃水納濾膜裝置的產水口與所述反滲透膜裝置的進水口通過管道相連；硫酸鈉蒸發濃縮裝置，所述濃水納濾膜裝置的濃水口與所述硫酸鈉蒸發濃縮裝置的進水口通過管道相連；硫酸鈉冷凍熔融裝置，所述硫酸鈉蒸發濃縮裝置的出料口與所述硫酸鈉冷凍熔融裝置的進料口相連；混鹽蒸發結晶裝置，所述硫酸鈉冷凍熔融裝置的母液出口與所述混鹽蒸發結晶裝置的進料口相連，所述混鹽蒸發結晶裝置設有混鹽出料口和母液出料口，所述混鹽蒸發結晶裝置的混鹽出料口與所述一級納濾膜裝置的進水口通過管道相連；雜鹽干燥裝置，所述有機物分離膜裝置的濃水口與所述雜鹽干燥裝置的進料口相連，所述混鹽蒸發結晶裝置的母液出料口與所述雜鹽干燥裝置的進料口相連，其中：所述兩級螯合樹脂除硬過濾器由一級氫型螯合樹脂除硬過濾器和二級鈉型螯合樹脂除硬過濾器串聯而成；所述有機物分離膜裝置采用了有機物分離膜，所述有機物分離膜從內到外依次為聚酰胺薄膜層、聚砜多孔中間支撐層、聚酯增強無紡布，所述有機物分離膜的膜孔徑為300～400道爾頓；所述聚酰胺薄膜層的厚度為30～50納米；所述聚砜多孔中間支撐層的厚度為50～80納米；所述聚酯增強無紡布的厚度為100～150納米。
2.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，所述一級氫型螯合樹脂除硬過濾器由進水泵、第一過濾器和樹脂捕捉器組成，其中：所述進水泵的出水口與所述第一過濾器的進水口相連，為過濾提供動力；所述第一過濾器的出水口與所述樹脂捕捉器的進水口相連，用于捕捉逃逸的樹脂。
3.如權利要求2所述的一種焦化廢水零排放處理系統，其特征在于，所述一級氫型螯合樹脂除硬過濾器的第一過濾器設有殼體，所述殼體中設有布水噴頭、氫型螯合樹脂和底板，其中：所述殼體的頂部設有布水噴頭，所述布水噴頭外接進水口，用于使水流均勻的進入第一過濾器；所述殼體的底部設有安裝有排水帽的底板，用于均勻収水；所述氫型螯合樹脂布設于所述底板之上，用于去除大部分的鈣鎂硬度離子。
4.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，二級鈉型螯合樹脂除硬過濾器由依次相連的第二過濾器和樹脂捕捉器組成。
5.如權利要求4所述的一種焦化廢水零排放處理系統，其特征在于，所述二級鈉型螯合樹脂除硬過濾器的第二過濾器設有殼體，所述殼體中設有布水噴頭、鈉型螯合樹脂和底板，其中：所述殼體的頂部設有布水噴頭，所述布水噴頭外接進水口，用于使水流均勻的進入第二過濾器；所述殼體的底部設有安裝有排水帽的底板，用于均勻収水；所述鈉型螯合樹脂布設于所述底板之上，用于去除大部分的鈣鎂硬度離子。
6.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，有機物分離膜裝置由給水泵、內循環泵和膜組件組成，其中：所述給水泵的出水口與所述膜組件的進水口相連；所述膜組件設有產水口和濃水口；所述膜組件的外側又通過管道并聯了內循環泵，所述膜組件的產水口與一級納濾膜裝置相連，所述膜組件的濃水口與內循環泵的進水口相連，所述內循環泵的出水口與所述給水泵的進水口相連。
7.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，硫酸鈉冷凍熔融裝置由循環水換熱器、冷凍換熱器、冷凍結晶器、冷卻稠厚器、離心機組成，其中：所述循環水換熱器的出水口與所述冷凍換熱器的進水口相連；所述冷凍換熱器的出水口與所述冷凍結晶器的進水口相連；所述冷凍結晶器的出料口與所述冷卻稠厚器的進料口相連；冷凍稠厚器出料口與離心機相連，離心機產出硫酸鈉結晶鹽；所述冷凍結晶器的母液出口與所述混鹽蒸發結晶裝置的進料口相連。
8.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，還包括污泥儲池和板框脫水機，其中：所述一級除氟高密池的排泥口、所述二級除硬高密池的排泥口分別所述污泥儲池的進泥口通過管道相連；所述污泥儲池的排泥口與所述板框脫水機的進泥口通過管道相連；所述板框脫水機的出水口通過管道與所述調節池的進液口相連。
9.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，所述一級除氟高密池由依次相連的除氟反應池、混凝池和絮凝池組成，所述除氟反應池、所述混凝池、所述絮凝池中均設有攪拌器。
10.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，所述二級除硬高密池由依次相連的除硬反應池、混凝池和絮凝池組成，所述除硬反應池、所述混凝池、所述絮凝池中均設有攪拌器。
11.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，所述多介質過濾器包括殼體，所述殼體的上部采用石英砂濾料，所述石英砂濾料的厚度為700～900mm，粒徑為0.5～1.2mm；所述殼體的下部設有無煙煤濾料，所述無煙煤濾料的厚度為350～450mm，粒徑0.8～1.8mm。
12.如權利要求1所述的一種焦化廢水零排放處理系統，其特征在于，所述超濾裝置采用外壓式中空PVDF纖維膜，其孔徑≤0.01μm。
13.一種焦化廢水零排放處理工藝，采用了權利要求1-12任意一項所述的一種焦化廢水零排放處理系統，其特征在于，包括以下步驟：（1）將焦化廢水引入調節池，對水質和水量進行調節，通過對水量的削峰填谷，使進入后續處理單元的水質穩定、水量均勻，以免處理系統遭受沖擊；（2）將所述調節池中待處理的焦化廢水泵入一級除氟高密池的除氟反應池中，并向其中加入氯化鈣，攪拌反應25～35分鐘，然后將焦化廢水引入一級除氟高密池的混凝池中，并向其中加入絮凝劑，攪拌反應5～10分鐘；然后再將焦化廢水引入一級除氟高密池的絮凝池，并向其中加入助凝劑，攪拌反應15～25分鐘；（3）經過一級除氟高密池處理的焦化廢水通過高位自流的方式流入二級除硬高密池的除硬反應池，并向其中加入碳酸鈉和氫氧化鈉，攪拌反應25～35分鐘；然后將焦化廢水引入二級除硬高密池的混凝池，并向其中加入絮凝劑，攪拌反應5～10分鐘，最后將焦化廢水引入二級除硬高密池的助凝劑，攪拌反應15～25分鐘，降低出水硬度，出水加入鹽酸回調pH值至7～8；（4）進經過步驟（3）處理的焦化廢水泵入多介質過濾器，進一步去除懸浮物；（5）進經過步驟（4）處理的焦化廢水泵入超濾裝置，進一步去除懸浮物，其中：膜通量40～50L/m2·h，運行壓力控制在0.2～0.3MPa，產水水質：濁度≤0.2NTU，SDI≤3；（6）將所述超濾裝置產生的超濾出水泵入兩級螯合樹脂除硬過濾器，其中：所述兩級螯合樹脂除硬過濾器的運行壓力控制在0.2MPa以下，濾速控制在30～40m/h，出水硬度降至1mg/L以下；（7）將經過兩級螯合樹脂除硬過濾器處理的焦化廢水引入有機物分離膜裝置，有機物分離膜裝置將焦化廢水分離成產水和濃水，有機物分離膜裝置將焦化廢水中的有機物分離到濃水中，并將該濃水送入雜鹽干燥單元裝置中，經過處理后以雜鹽的形式排出系統，其中：所述有機物分離膜裝置的運行壓力為0.9～1.1MPa，運行溫度控制在20～25℃，膜通量控制在40～60L/m2·h；（8）將所述有機物分離膜裝置的產水泵入一級納濾膜裝置，納濾膜產水側對二價硫酸根離子的截留率在98%以上，但是對一價的氯根離子幾乎無截留作用，一級納濾膜裝置實現了對產水中二價硫酸根離子和一價氯離子的分離，二價的硫酸根離子在濃水側得到濃縮，產水側中的一價氯離子的濃度與有機物分離膜裝置的產水中氯離子的濃度基本一致，其中：所述一級納濾膜裝置的濃水側的濃水的TDS濃度控制在55000～65000mg/L，所述一級納濾膜裝置的運行壓力控制在1.4MPa～1.6MPa，所述一級納濾膜裝置的膜通量控制在16～20L/m2·h；（9）一級納濾膜裝置的濃水進入濃水納濾膜裝置，濃水納濾膜裝置主要用于截留二價的硫酸離子，產水側硫酸根離子去除率達98%，濃水納濾膜裝置產生濃水和產水，在濃水納濾膜裝置的濃水側對硫酸根離子進行再次濃縮，其中：所述濃水納濾膜裝置的濃水側的濃水TDS濃度為控制在95000～105000mg/L，所述濃水納濾膜裝置的運行壓力控制在3.0～3.6MPa，所述濃水納濾膜裝置的膜通量控制在12～15L/m2·h；（10）將所述一級納濾膜裝置的產水、所述濃水納濾膜裝置的產水泵入反滲透膜裝置，對氯離子進行濃縮，反滲透膜裝置的產水進入回用水池，反滲透膜裝置的濃水進入氯化鈉蒸發結晶裝置，氯化鈉蒸發結晶裝置產出氯化鈉成品，氯化鈉蒸發結晶裝置產生的冷凝水進入回用水池，氯化鈉蒸發結晶裝置產生的母液進入硫酸鈉蒸發濃縮裝置，其中：所述反滲透膜裝置的濃水側的濃水總氯離子含量控制在8～10萬mg/L，所述反滲透膜裝置的運行壓力控制在4.0～5.0MPa，所述反滲透膜裝置的膜通量控制在14～16L/m2·h；（11）濃水納濾膜裝置產生濃水進入硫酸鈉蒸發濃縮裝置，進一步濃縮硫酸根離子的濃度，硫酸鈉蒸發濃縮裝置產生的冷凝水進入回用水池，其中：所述硫酸鈉蒸發濃縮裝置的總含鹽量控制在9～10萬mg/L，出料總含鹽量控制在29～31萬mg/L；（12）硫酸鈉蒸發濃縮裝置產生的母液進入硫酸鈉冷凍熔融裝置，硫酸鈉溶解度隨著溫度的降低，其溶解度也急劇降低，在低于0℃的條件下，析出十水硫酸鈉，相對于蒸發結晶，冷凍結晶只有少量的結晶水析出，再通過熔融結晶，去除十水硫酸鈉中的水分，得到高純度的硫酸鈉晶體；（13）硫酸鈉冷凍熔融裝置產生的母液送至混鹽蒸發結晶裝置，在混鹽蒸發結晶裝置中產出硫酸鈉和氯化鈉的混鹽，為了減少雜鹽率，將部分硫酸鈉和氯化鈉的混鹽溶解后返回至一級納濾膜裝置，進行再次分鹽，混鹽蒸發結晶裝置的母液進入雜鹽干燥裝置，干化后得到雜鹽，直接外排。
14.如權利要求13所述的一種焦化廢水零排放處理工藝，其特征在于，步驟（2）中的氯化鈣的投加量以待處理的焦化廢水的體積計，其投加量為950～1050mg/L；步驟（2）中絮凝劑為三氯化鐵，其投加量以待處理的焦化廢水的體積計，為45～55mg/L。
15.如權利要求14所述的一種焦化廢水零排放處理工藝，其特征在于，步驟（2）中助凝劑為陰離子聚丙烯酰胺，其投加量以待處理的焦化廢水的體積計，為1～2mg/L；步驟（2）中，經過所述一級除氟高密池處理的出水的氟離子濃度控制在20～30mg/L。
16.如權利要求14所述的一種焦化廢水零排放處理工藝，其特征在于，步驟（3）中碳酸鈉的投加量以待處理的焦化廢水的體積計，為200mg/L～300mg/L；步驟（3）中氫氧化鈉是以質量濃度為30%～32%的氫氧化鈉水溶液的形式投加的，所述質量濃度為30%～32%的氫氧化鈉水溶液的投加量以待處理的焦化廢水的體積計，為400～500mg/L。
17.如權利要求14所述的一種焦化廢水零排放處理工藝，其特征在于，步驟（3）中所述絮凝劑為三氯化鐵，所述絮凝劑的投加量以待處理的焦化廢水的體積計，為45～55mg/L；步驟（3）中助凝劑為陰離子聚丙烯酰胺，所述助凝劑的投加量以待處理的焦化廢水的體積計，為1～2mg/L步驟（3）中經過二級除硬高密池處理的出水的硬度控制在150mg/L以下。
發明內容
發明目的：針對目前焦化廢水零排放處理技術存在的有機物去除效果差、運行費用高、雜鹽率高、除硬不徹底等技術問題，本發明公開了一種焦化廢水零排放處理系統及工藝，旨在降低系統運行能耗、降低雜鹽率及硬度、提高穩定性。
本發明實現了提高有機物的去除效果、降低運行費用、提高系統運行的穩定性；同時有效降低了雜鹽率、減少了危險廢物的產生量；并且去除硬度效果好。
焦化廢水經過生化處理單元和中水回用處理單元后，通常廢水的COD為500mg/L～600mg/L，硬度為400mg/L～500mg/L，TDS（溶解性總固體）為18000mg/L～20000mg/L此外，其一般還具有下列離子：
氟離子100mg/L～130mg/L，氯離子6300mg/L～6500mg/L，硫酸根離子5200mg/L～5500mg/L，鈉離子6600mg/L～7000mg/L。

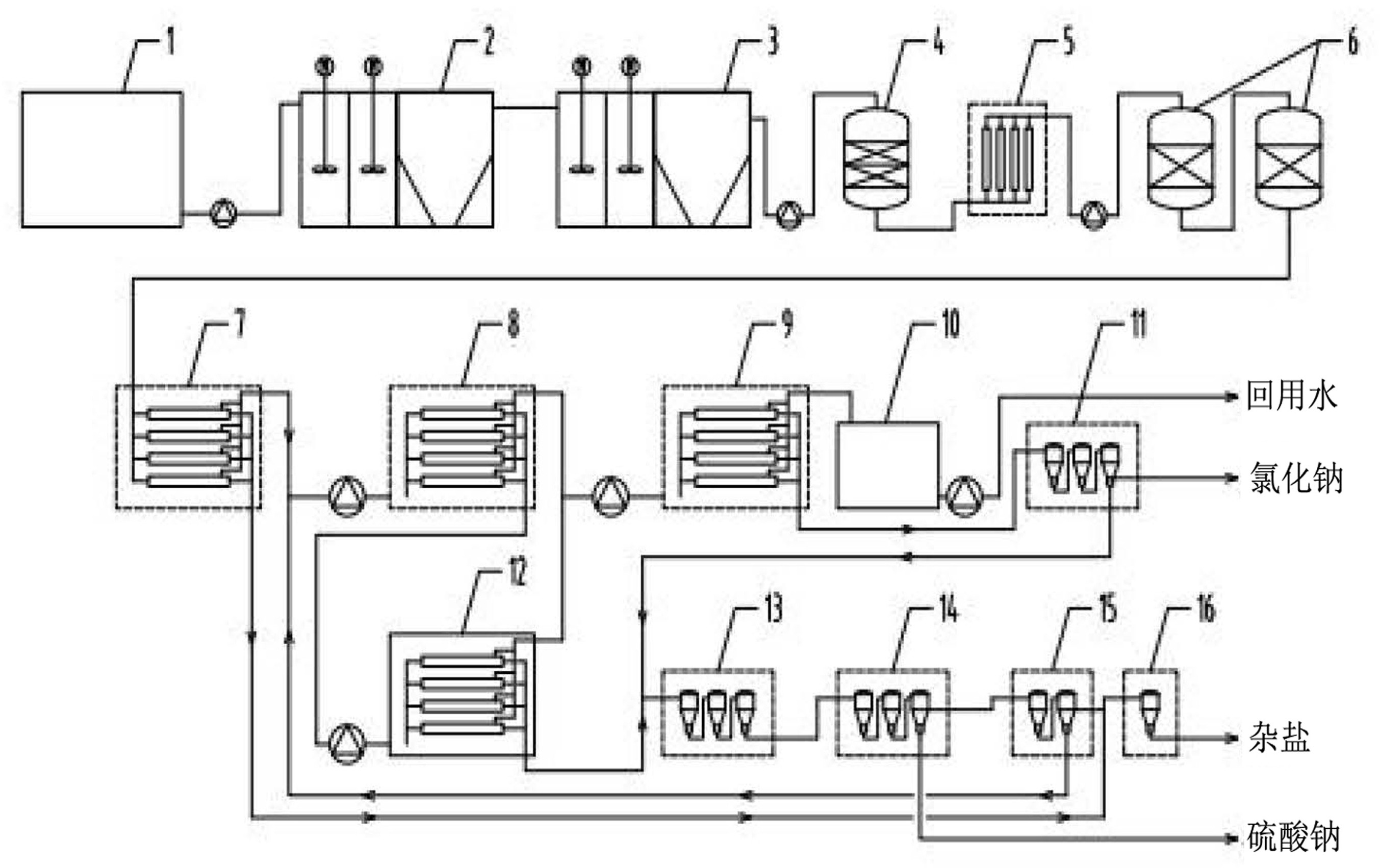

技術方案：一種焦化廢水零排放處理系統，由以下部件組成：
調節池；
一級除氟高密池，所述調節池的出水口與所述一級除氟高密池的進水口通過管道相連；
二級除硬高密池，所述一級除氟高密池的出水口與所述二級除硬高密池的進水口通過管道相連；
多介質過濾器，所述二級除硬高密池的出水口與所述多介質過濾器的進水口通過管道相連；
超濾裝置，所述多介質過濾器的出水口與所述超濾裝置的進水口通過管道相連；
兩級螯合樹脂除硬過濾器，所述超濾裝置的出水口與所述兩級螯合樹脂除硬過濾器的進水口相連；
有機物分離膜裝置，所述兩級螯合樹脂除硬過濾器的出水口與所述有機物分離膜裝置的進水口通過管道相連，所述有機物分離膜裝置設有產水口和濃水口；
一級納濾膜裝置，所述有機物分離膜裝置的產水口與所述一級納濾膜裝置的進水口通過管道相連，所述一級納濾膜裝置設有產水口和濃水口；
反滲透膜裝置，所述一級納濾膜裝置的產水口與所述反滲透膜裝置的進水口通過管道相連，所述反滲透膜裝置設有產水口和濃水口；
回用水池，所述反滲透膜裝置的產水口與所述回用水池的進水口通過管道相連；
氯化鈉蒸發結晶裝置，所述反滲透膜裝置的濃水口與所述氯化鈉蒸發結晶裝置的進水口相連，所述氯化鈉蒸發結晶裝置的冷凝水出水口與所述回用水池的進水口通過管道相連，氯化鈉蒸發結晶裝置的母液出口與硫酸鈉蒸發濃縮裝置的進水口相連；
濃水納濾膜裝置，所述一級納濾膜裝置的濃水口與所述濃水納濾膜裝置的進水口通過管道相連，所述濃水納濾膜裝置設有產水口和濃水口，所述濃水納濾膜裝置的產水口與所述反滲透膜裝置的進水口通過管道相連；
硫酸鈉蒸發濃縮裝置，所述濃水納濾膜裝置的濃水口與所述硫酸鈉蒸發濃縮裝置的進水口通過管道相連；
硫酸鈉冷凍熔融裝置，所述硫酸鈉蒸發濃縮裝置的出料口與所述硫酸鈉冷凍熔融裝置的進料口相連；
混鹽蒸發結晶裝置，所述硫酸鈉冷凍熔融裝置的母液出口與所述混鹽蒸發結晶裝置的進料口相連，所述混鹽蒸發結晶裝置設有混鹽出料口和母液出料口，所述混鹽蒸發結晶裝置的混鹽出料口與所述一級納濾膜裝置的進水口通過管道相連；
雜鹽干燥裝置，所述有機物分離膜裝置的濃水口與所述雜鹽干燥裝置的進料口相連，所述混鹽蒸發結晶裝置的母液出料口與所述雜鹽干燥裝置的進料口相連。
進一步地，所述兩級螯合樹脂除硬過濾器由一級氫型螯合樹脂除硬過濾器和二級鈉型螯合樹脂除硬過濾器串聯而成。相對離子交換樹脂而言，鰲合樹脂與鈣、鎂離子的結合能力更強，選擇性也更高。螯合樹脂是一種具有交聯的三維結構的呈樹脂狀的高聚物，含有可與鈣、鎂離子形成穩定的絡合物效應的功能團。較高程度的交聯度可以保證樹脂具有較強的機械強度和耐酸堿性。較好的親水性的高分子鏈可以保證樹脂在水溶液中具有一定的溶脹度，使樹脂內部形成擴張的孔道，有利于提鈣、鎂離子在樹脂中內的擴散速率。因此螯合樹脂具有吸附容量大、易洗脫、干擾少、機械性能好和對于酸堿及各種容積極為穩定等優點。
更進一步地，所述一級氫型螯合樹脂除硬過濾器由進水泵、第一過濾器和樹脂捕捉器組成，其中：
所述進水泵的出水口與所述第一過濾器的進水口相連，為過濾提供動力；
所述第一過濾器的出水口與所述樹脂捕捉器的進水口相連，用于捕捉逃逸的樹脂，節省運行費用。
更更進一步地，所述一級氫型螯合樹脂除硬過濾器的第一過濾器設有殼體，所述殼體中設有布水噴頭、氫型螯合樹脂和底板，其中：
所述殼體的頂部設有布水噴頭，所述布水噴頭外接進水口，用于使水流均勻的進入第一過濾器；
所述殼體的底部設有安裝有排水帽的底板，用于均勻収水；
所述氫型螯合樹脂布設于所述底板之上，用于去除大部分的鈣鎂硬度離子。
更進一步地，二級鈉型螯合樹脂除硬過濾器由依次相連的第二過濾器和樹脂捕捉器組成。
更更進一步地，所述二級鈉型螯合樹脂除硬過濾器的第二過濾器設有殼體，所述殼體中設有布水噴頭、鈉型螯合樹脂和底板，其中：
所述殼體的頂部設有布水噴頭，所述布水噴頭外接進水口，用于使水流均勻的進入第二過濾器；
所述殼體的底部設有安裝有排水帽的底板，用于均勻収水；
所述鈉型螯合樹脂布設于所述底板之上，用于去除大部分的鈣鎂硬度離子。
進一步地，有機物分離膜裝置由給水泵、內循環泵和膜組件組成，其中：
所述給水泵的出水口與所述膜組件的進水口相連；
所述膜組件設有產水口和濃水口；
所述膜組件的外側又通過管道并聯了內循環泵，所述膜組件的產水口與一級納濾膜裝置相連，所述膜組件的濃水口與內循環泵的進水口相連，所述內循環泵的出水口與所述給水泵的進水口相連。
更進一步地，所述有機物分離膜裝置采用了有機物分離膜，所述有機物分離膜從內到外依次為聚酰胺薄膜層、聚砜多孔中間支撐層、聚酯增強無紡布，所述有機物分離膜的膜孔徑為300～400道爾頓。
更更進一步地，所述聚酰胺薄膜層的厚度為30～50納米；
所述聚砜多孔中間支撐層的厚度為50～80納米；
所述聚酯增強無紡布的厚度為100～150納米。
進一步地，硫酸鈉冷凍熔融裝置由循環水換熱器、冷凍換熱器、冷凍結晶器、冷卻稠厚器、離心機組成，其中：
所述循環水換熱器的出水口與所述冷凍換熱器的進水口相連；
所述冷凍換熱器的出水口與所述冷凍結晶器的進水口相連；
所述冷凍結晶器的出料口與所述冷卻稠厚器的進料口相連；
冷凍稠厚器出料口與離心機相連，離心機產出硫酸鈉結晶鹽；
所述冷凍結晶器的母液出口與所述混鹽蒸發結晶裝置的進料口相連。
進一步地，還包括污泥儲池和板框脫水機，其中：
所述一級除氟高密池的排泥口、所述二級除硬高密池的排泥口分別所述污泥儲池的進泥口通過管道相連；
所述污泥儲池的排泥口與所述板框脫水機的進泥口通過管道相連；
所述板框脫水機的出水口通過管道與所述調節池的進液口相連。
進一步地，所述一級除氟高密池由依次相連的除氟反應池、混凝池和絮凝池組成，所述除氟反應池、所述混凝池、所述絮凝池中均設有攪拌器。
進一步地，所述二級除硬高密池由依次相連的除硬反應池、混凝池和絮凝池組成，所述除硬反應池、所述混凝池、所述絮凝池中均設有攪拌器。
進一步地，所述多介質過濾器包括殼體，所述殼體的上部采用石英砂濾料，所述石英砂濾料的厚度為700～900mm，粒徑為0.5～1.2mm；所述殼體的下部設有無煙煤濾料，所述無煙煤濾料的厚度為350～450mm，粒徑0.8～1.8mm
進一步地，所述超濾裝置采用外壓式中空PVDF纖維膜，其孔徑≤0.01μm。
一種焦化廢水零排放處理工藝，包括以下步驟：
（1）將焦化廢水引入調節池，對水質和水量進行調節，通過對水量的削峰填谷，使進入后續處理單元的水質穩定、水量均勻，以免處理系統遭受沖擊；
（2）將所述調節池中待處理的焦化廢水泵入一級除氟高密池的除氟反應池中，并向其中加入氯化鈣，攪拌反應25～35分鐘，
然后將焦化廢水引入一級除氟高密池的混凝池中，并向其中加入絮凝劑，攪拌反應5～10分鐘；然后再將焦化廢水引入一級除氟高密池的絮凝池，并向其中加入助凝劑，攪拌反應15～25分鐘；
（3）經過一級除氟高密池處理的焦化廢水通過高位自流的方式流入二級除硬高密池的除硬反應池，并向其中加入碳酸鈉和氫氧化鈉，攪拌反應25～35分鐘；然后將焦化廢水引入二級除硬高密池的混凝池，并向其中加入絮凝劑，攪拌反應5～10分鐘，最后將焦化廢水引入二級除硬高密池的助凝劑，攪拌反應15～25分鐘，降低出水硬度，出水加入鹽酸回調pH值至7～8；
（4）進經過步驟（3）處理的焦化廢水泵入多介質過濾器，進一步去除懸浮物；
（5）進經過步驟（4）處理的焦化廢水泵入超濾裝置，進一步去除懸浮物，其中：
膜通量40～50L/m2*h，運行壓力控制在0.2～0.3MPa，產水水質：濁度≤0.2NTU，SDI≤3；
（6）將所述超濾裝置產生的超濾出水泵入兩級螯合樹脂除硬過濾器，其中：
所述兩級螯合樹脂除硬過濾器的運行壓力控制在0.2MPa以下，濾速控制在30～40m/h，出水硬度可降至1mg/L以下；
（7）將經過兩級螯合樹脂除硬過濾器處理的焦化廢水引入有機物分離膜裝置，有機物分離膜裝置將焦化廢水分離成產水和濃水，有機物分離膜裝置將焦化廢水中的有機物分離到濃水中，并將該濃水送入雜鹽干燥單元裝置中，經過處理后以雜鹽的形式排出系統，其中：
所述有機物分離膜裝置的運行壓力為0.9～1.1MPa，運行溫度控制在20～25℃，膜通量控制在40～60L/m2*h。
（8）將所述有機物分離膜裝置的產水泵入一級納濾膜裝置，納濾膜產水側對二價硫酸根離子的截留率在98%以上，但是對一價的氯根離子幾乎無截留作用，一級納濾膜裝置實現了對產水中二價硫酸根離子和一價氯離子的分離，二價的硫酸根離子在濃水側得到濃縮，產水側中的一價氯離子的濃度與有機物分離膜裝置的產水中氯離子的濃度基本一致，其中：
所述一級納濾膜裝置的濃水側的濃水的TDS濃度控制在55000～65000mg/L，所述一級納濾膜裝置的運行壓力控制在1.4MPa～1.6MPa，所述一級納濾膜裝置的膜通量控制在16～20L/m2*h；
（9）一級納濾膜裝置的濃水進入濃水納濾膜裝置，濃水納濾膜裝置主要用于截留二價的硫酸離子，產水側硫酸根離子去除率可達98%，濃水納濾膜裝置產生濃水和產水，在濃水納濾膜裝置的濃水側對硫酸根離子進行再次濃縮，其中：
所述濃水納濾膜裝置的濃水側的濃水TDS濃度為控制在95000～105000mg/L，所述濃水納濾膜裝置的運行壓力控制在3.0～3.6MPa，所述濃水納濾膜裝置的膜通量控制在12～15L/m2*h。
（10）將所述一級納濾膜裝置的產水、所述濃水納濾膜裝置的產水泵入反滲透膜裝置，對氯離子進行濃縮，反滲透膜裝置的產水進入回用水池，反滲透膜裝置的濃水進入氯化鈉蒸發結晶裝置，氯化鈉蒸發結晶裝置產出氯化鈉成品，氯化鈉蒸發結晶裝置產生的冷凝水進入回用水池，氯化鈉蒸發結晶裝置產生的母液進入硫酸鈉蒸發濃縮裝置，其中：
所述反滲透膜裝置的濃水側的濃水總氯離子含量控制在8～10萬mg/L，所述反滲透膜裝置的運行壓力控制在4.0～5.0MPa，所述反滲透膜裝置的膜通量控制在14～16L/m2*h。
（11）濃水納濾膜裝置產生濃水進入硫酸鈉蒸發濃縮裝置，進一步濃縮硫酸根離子的濃度，硫酸鈉蒸發濃縮裝置產生的冷凝水進入回用水池，其中：
所述硫酸鈉蒸發濃縮裝置的總含鹽量控制在9～10萬mg/L，出料總含鹽量控制在29～31萬mg/L；
（12）硫酸鈉蒸發濃縮裝置產生的母液進入硫酸鈉冷凍熔融裝置，硫酸鈉溶解度隨著溫度的降低，其溶解度也急劇降低，在低于0℃的條件下，析出十水硫酸鈉，相對于蒸發結晶，冷凍結晶只有少量的結晶水析出，其所攜帶的雜質很少，所以十水硫酸鈉的純度較好，再通過熔融結晶，去除十水硫酸鈉中的水分，得到高純度的硫酸鈉晶體；
（13）硫酸鈉冷凍熔融裝置產生的母液送至混鹽蒸發結晶裝置，在混鹽蒸發結晶裝置中產出純度較高的硫酸鈉和氯化鈉的混鹽，為了減少雜鹽率，將部分硫酸鈉和氯化鈉的混鹽溶解后返回至一級納濾膜裝置，進行再次分鹽，混鹽蒸發結晶裝置的母液進入雜鹽干燥裝置，干化后得到雜鹽，直接外排。
進一步地，步驟（2）中的氯化鈣的投加量以待處理的焦化廢水的體積計，其投加量為950～1050mg/L。
進一步地，步驟（2）中絮凝劑為三氯化鐵，其投加量以待處理的焦化廢水的體積計，為45～55mg/L。
進一步地，步驟（2）中助凝劑為陰離子聚丙烯酰胺（PAM），其投加量以待處理的焦化廢水的體積計，為1～2mg/L。
進一步地，步驟（2）中，經過所述一級除氟高密池處理的出水的氟離子濃度控制在20～30mg/L。
進一步地，步驟（3）中碳酸鈉的投加量以待處理的焦化廢水的體積計，為200mg/L～300mg/L
進一步地，步驟（3）中氫氧化鈉是以質量濃度為30%～32%的氫氧化鈉水溶液的形式投加的，所述質量濃度為30%～32%的氫氧化鈉水溶液的投加量以待處理的焦化廢水的體積計，為400～500mg/L。
進一步地，步驟（3）中所述絮凝劑為三氯化鐵，所述絮凝劑的投加量以待處理的焦化廢水的體積計，為45～55mg/L。
進一步地，步驟（3）中助凝劑為陰離子聚丙烯酰胺（PAM），所述助凝劑的投加量以待處理的焦化廢水的體積計，為1～2mg/L。
進一步地，步驟（3）中經過二級除硬高密池處理的出水的硬度控制在150mg/L以下。
此本發明一種焦化廢水零排放處理系統產出的氯化鈉品質不低于《煤化工副產工業氯化鈉》中工業干鹽一級品要求；硫酸鈉的品質不低于《煤化工副產工業硫酸鈉》中工業A類一等品要求；無法回收和沒有回收價值的COD及其他雜質，以雜鹽形式排出系統。
本發明實現了全部廢水和氯化鈉、硫酸鈉結晶鹽的資源化利用，僅有少量的雜鹽產生，大大減小了對環境的污染，實現工業廢水真正意義的“零排放”。
此項專利申請與以往技術相比，技術優勢如下：
1.大幅降低運行費用，提高有機物去除效率。本專利采用了有機物分離膜，有機物分離膜采用三層復合膜技術，最內層是聚酰胺薄膜層（PA），中間是聚砜（PS）多孔中間支撐層，最外面是聚酯增強無紡布。膜孔徑為300～400道爾頓。有機物截留率在80%以上，最佳運行壓力0.9～1.1MPa，溫度20～25℃，在此條件下膜通量在40～60L/m2*h，有效降低廢水COD含量，將有機物從水中分離出來。有機物分離膜截留有機物主要靠較小的孔徑和帶有負電荷，膜孔徑在300～400道爾頓之間。由于有機物在前端已經經過了生化處理，小分子易降解有機物已經基本被去除，剩下的均是大分子難降解的有機物。300～400道爾頓的過濾孔隙可有效攔截此類有機物，再加上有機物分離膜本身帶有負電荷，而有機物一般帶也帶有負電荷，利用同性相斥的原理，可進一步提高有機物的去攔截率，在濃水側有機物得到富集，濃水量大大減小。將此部分高有機物含量的濃水送至雜鹽干燥單元，以雜鹽的形式排出系統。此COD去除工藝運行消耗主要包括有機物分離膜系統電費和濃水干燥消耗的蒸汽，由此可見運行費用大大低于臭氧氧化工藝和活性炭吸附工藝。相較于樹脂吸附工藝，不產生再生酸堿廢水，并且可以徹底的去除COD，不存在富集的問題。此外，采用有機物分離膜去除有機物，替代臭氧高級氧化/活性炭吸附等傳統方式。去除效率高，去除率達80%以上。運行費用低，是臭氧的37.5%，是活性炭吸附的23%；
2.硫酸鈉結晶鹽部分采用冷凍結晶工藝，產鹽純度高，品質好；采用混鹽回流，雜鹽率低。相較于蒸發結晶工藝，冷凍結晶系統中的有機物、雜鹽等雜質對結晶鹽品質影響小，結晶鹽純度高。同離子效應和溶解度差異性是實現氯化鈉、硫酸鈉分鹽結晶提純的前提。氯化鈉和硫酸鈉共存的三元水鹽體系溶解度數據是實現二者分質結晶的理論依據。鹽硝共溶時，溶液對于氯化鈉的容納能力要遠大于硫酸鈉，例如鹽硝三元混合溶液中鹽硝共飽和濃度（100℃）分別為26%和4.4%。低濃度的鹽硝溶液經過蒸發濃縮后，氯化鈉允許富集至濃度26%，而溶液中允許溶解的硫酸鈉濃度則會因氯化鈉濃度的提高而受到擠壓。即使硫酸鈉初始濃度較高，也會因?yàn)槁然c濃度的不斷提升而被趕出水相以晶體的形式析出，最終硫酸鈉濃度被迫降低至4.4%。不同的溫度下硫酸鈉和氯化鈉具有不同的共飽和濃度，二者相互制約的濃度以及隨溫度變化的關系是實現硫酸鈉、氯化鈉蒸發分離的關鍵。硫酸鈉的溶解度對溫度比較敏感，硫酸鈉溶解度隨著溫度的降低，其溶解度也急劇降低，在低于0℃的條件下，析出十水硫酸鈉。相對于蒸發結晶，冷凍結晶只有少量的結晶水析出，其所攜帶的雜質很少，所以十水硫酸鈉的純度較好，再通過熔融結晶，去除十水硫酸鈉中的水分，得到高純度的硫酸鈉晶體。
3.硫酸鈉蒸發結晶單元產生的母液首先進入混鹽蒸發結晶裝置，此裝置可產生純度較高的硫酸鈉和氯化鈉的混鹽，將此部分混鹽回流至納濾分鹽裝置，再次分鹽，可大大降低雜鹽率。
4.采用加藥沉淀+樹脂吸附的組合工藝，徹底的去除硬度。在前端投加碳酸鈉和氫氧化鈉，形成碳酸鈣和氫氧化鎂等難容物質，在沉淀池中以污泥的形式去除，出水硬度在150mg/L左右（以碳酸鈣計），在超濾單元后面設置兩級樹脂除硬，第一級樹脂采用氫型螯合樹脂，二級樹脂采用鈉型螯合樹脂，可將硬度降到幾乎為零。在高鹽環境下弱酸陽樹脂對硬度的去除效果非常差，本發明采用新型螯合樹脂（鈉型螯合樹脂和氫型螯合樹脂），螯合樹脂在高鹽環境下依然對硬度有較好的去除效果。采用此組合工藝可以徹底消除硬度對膜系統和蒸發結晶系統造成的結垢影響。本發明采用的新型螯合樹脂+加藥沉淀除硬的方式，相較于現有的單純采用加藥沉淀工藝，可在預處理單元將硬度基本被去除，在后續膜系統不需要再次除硬，簡化了工藝流程，降低了工程造價。且新型螯合樹脂相較于普通的弱酸陽樹脂有較好的抗鹽性能，在高鹽環境下已讓有較好的吸附性能。
（發明人：韓曉平;徐國枝;包長春;秘英杰;支彤彤;孫明月;陳長松;趙曙光;王俊;張丁丁;趙國華;張洪賓;康晨旭;范志勇;何松江;曾科）
