公布日：2022.04.12
申請日：2022.01.11
分類號：C02F3/28(2006.01)I
摘要
本發明公開一種渦流布水器及污水處理系統。渦流布水器，包括：布水器本體，所述布水器本體包括依次連接的進水段、混合段和擴散段；反射體，所述反射體設置于所述布水器本體的下側，且所述反射體具有反射面，所述反射面朝向所述擴散段的出口。污水處理系統，包括多個所述的渦流布水器；多個所述渦流布水器間隔布置。本發明的渦流布水器及污水處理系統通過設置布水器本體和反射體，利用布水器本體的進水段將污水引入，混合段將污水充分混合，污水經擴散段進一步的混合后，經反射體的反射面改變流態，在一定范圍內形成膨脹水力包，支撐污泥懸浮，從而形成高效的污泥膨脹床，泥水混合均勻，使污泥與污水充分接觸反應，加強微生物與污水的充分接觸。
權利要求書

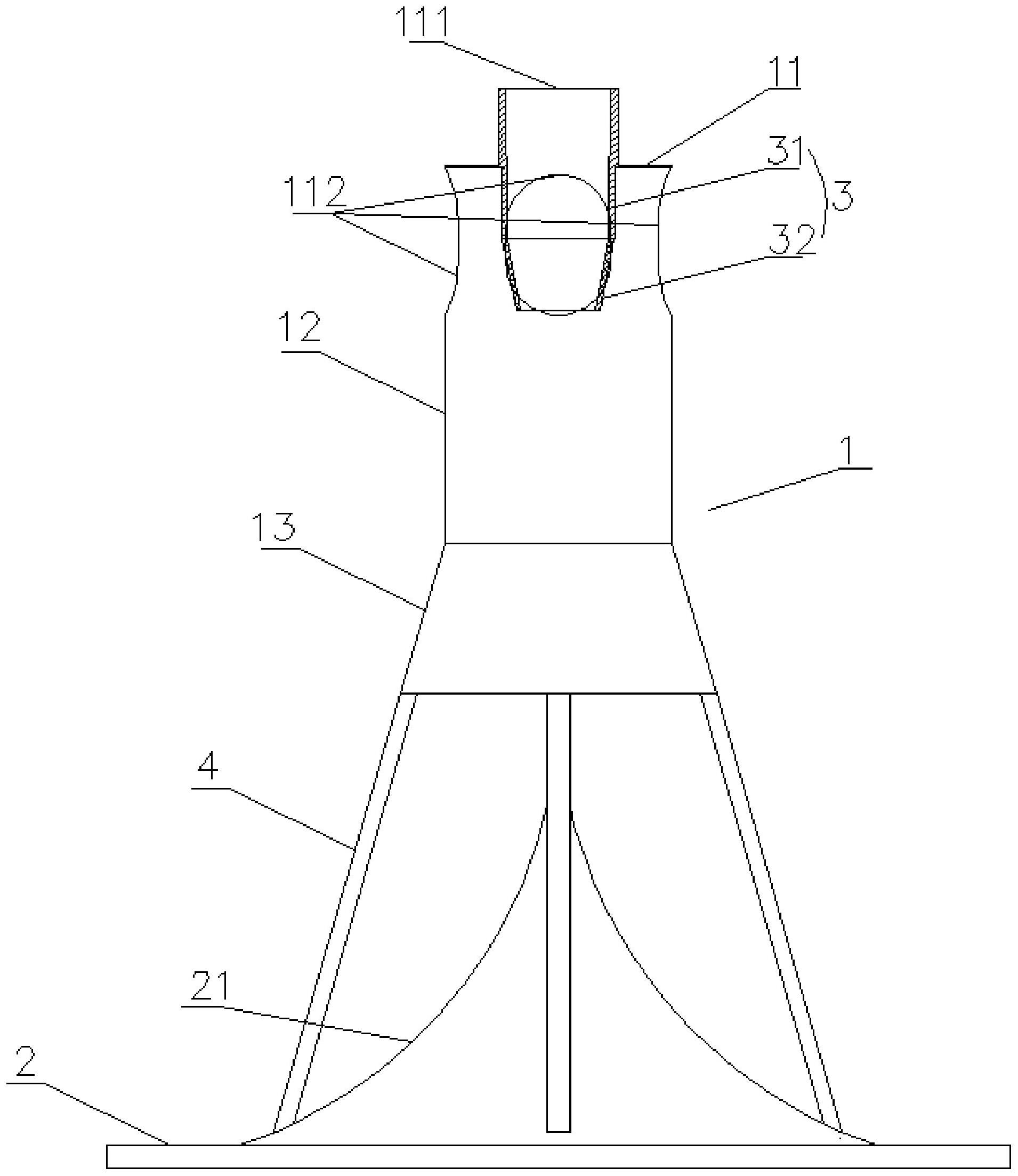

1.一種渦流布水器，其特征在于，包括：布水器本體，所述布水器本體包括依次連接的進水段、混合段和擴散段；反射體，所述反射體設置于所述布水器本體的下側，且所述反射體具有反射面，所述反射面朝向所述擴散段的出口。
2.根據權利要求1所述的渦流布水器，其特征在于：所述進水段遠離所述混合段的一端開設有污水進口；所述渦流布水器還包括噴嘴，所述噴嘴設置于所述進水段內，且所述噴嘴的入口與所述污水進口連接，所述噴嘴的出口朝向所述混合段。
3.根據權利要求2所述的渦流布水器，其特征在于：所述進水段的周側開設有回流孔。
4.根據權利要求3所述的渦流布水器，其特征在于：所述噴嘴的出口與所述回流孔靠近所述混合段的邊緣齊平。
5.根據權利要求2-4任一項所述的渦流布水器，其特征在于：所述噴嘴包括直筒段和收窄段；所述直筒段的一端開設有所述噴嘴的入口；所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端與所述直筒段的另一端連接，所述收窄段的所述另一端開設有所述噴嘴的出口。
6.根據權利要求1-4任一項所述的渦流布水器，其特征在于：所述擴散段的內孔自其與所述混合段的連接處向所述擴散段的出口逐漸增大。
7.根據權利要求6所述的渦流布水器，其特征在于：所述反射體的中部朝向所述擴散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
8.根據權利要求7所述的渦流布水器，其特征在于：所述凸起部為一圓弧線段沿所述反射體的中心與所述擴散段的中心的連線為中心旋轉一周所形成的幾何體。
9.根據權利要求1-4、7、8任一項所述的渦流布水器，其特征在于：所述渦流布水器還包括固定肋條，所述固定肋條連接于所述擴散段與所述反射體之間。
10.一種污水處理系統，其特征在于：包括多個權利要求1-9任一項所述的渦流布水器；多個所述渦流布水器間隔布置。
發明內容
基于此，本發明的目的在于，提供一種渦流布水器及污水處理系統。
第一方面，本發明提供一種渦流布水器，包括：
布水器本體，所述布水器本體包括依次連接的進水段、混合段和擴散段；
反射體，所述反射體設置于所述布水器本體的下側，且所述反射體具有反射面，所述反射面朝向所述擴散段的出口。
本發明的渦流布水器通過設置布水器本體和反射體，利用布水器本體的進水段將污水引入，混合段將污水充分混合，污水經擴散段進一步的混合后，經反射體的反射面改變流態，在一定范圍內形成膨脹水力包，支撐污泥懸浮，從而形成高效的污泥膨脹床，泥水混合均勻，使污泥與污水充分接觸反應，加強微生物與污水的充分接觸。
上述技術方案在一種實施方式中，所述進水段遠離所述混合段的一端開設有污水進口；
所述渦流布水器還包括噴嘴，所述噴嘴設置于所述進水段內，且所述噴嘴的入口與所述污水進口連接，所述噴嘴的出口朝向所述混合段。
上述技術方案在一種實施方式中，所述進水段的周側開設有回流孔。
上述技術方案在一種實施方式中，所述噴嘴的出口與所述回流孔靠近所述混合段的邊緣齊平。
上述技術方案在一種實施方式中，所述噴嘴包括直筒段和收窄段；
所述直筒段的一端開設有所述噴嘴的入口；
所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端與所述直筒段的另一端連接，所述收窄段的所述另一端開設有所述噴嘴的出口。
上述技術方案在一種實施方式中，所述擴散段的內孔自其與所述混合段的連接處向所述擴散段的出口逐漸增大。
上述技術方案在一種實施方式中，所述反射體的中部朝向所述擴散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
上述技術方案在一種實施方式中，所述凸起部為一圓弧線段沿所述反射體的中心與所述擴散段的中心的連線為中心旋轉一周所形成的幾何體。
上述技術方案在一種實施方式中，所述渦流布水器還包括固定肋條，所述固定肋條連接于所述擴散段與所述反射體之間。
第二方面，本發明提供一種污水處理系統，包括多個上述任一項所述的渦流布水器；
多個所述渦流布水器間隔布置。
相對于現有技術，本發明的渦流布水器及污水處理系統通過設置布水器本體和反射體，利用布水器本體的進水段將污水引入，混合段將污水充分混合，污水經擴散段進一步的混合后，經反射體的反射面改變流態，在一定范圍內形成膨脹水力包，支撐污泥懸浮，從而形成高效的污泥膨脹床，泥水混合均勻，使污泥與污水充分接觸反應，加強微生物與污水的充分接觸。污水處理系統通過布置多個渦流布水器來形成局部多個微攪拌，從而消除死角，加強攪拌效果；并通過改變系統內的污水的流態，避免污水在池內短流、污泥板結等問題，增加微生物系統活性，促進微生物種群的多樣性，提高工藝處理效果。
（發明人：謝海松;梁鎮;陶一通;唐堯）
