公布日：2022.04.12
申請日：2022.01.04
分類號：B01D53/84(2006.01)I;B01D53/96(2006.01)I
摘要

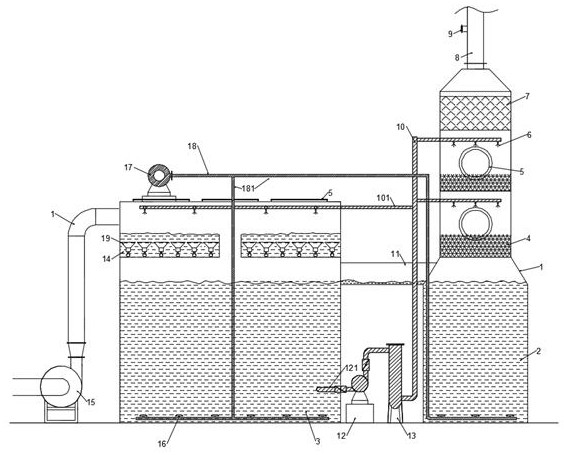

本發明公開了一種生物鼓泡洗滌塔，涉及廢氣處理設備領域，包括洗滌塔體，還包括：填料層，所述洗滌塔體頂部設置有排氣筒，所述排氣筒側壁設置有檢測口，所述洗滌塔體內部設置有填料層和除霧層，所述洗滌塔體內腔底部設置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方設置有鼓泡吸收池，所述鼓泡吸收池內部設置有多個氣體分散器；循環噴淋吸收系統，設置在所述洗滌塔體與鼓泡活性污泥池之間；增氧曝氣系統，能夠將空氣通入鼓泡活性污泥池和活性污泥池中；生物鼓泡洗滌塔通過生化懸浮液對廢氣中的甲醛等污染物進行吸收，廢氣在塔內自下而上逐層通過噴淋和填料層，廢氣中的污染物質被噴淋循環液吸收，廢氣處理效率高。
權利要求書
1.一種生物鼓泡洗滌塔，包括洗滌塔體，其特征在于，還包括：填料層，所述洗滌塔體頂部設置有排氣筒，所述排氣筒側壁設置有檢測口，所述洗滌塔體內部設置有填料層和除霧層，所述洗滌塔體內腔底部設置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方設置有鼓泡吸收池，所述鼓泡吸收池內部設置有多個氣體分散器，所述鼓泡活性污泥池通過側壁設置的連通管與活性污泥池相連通；循環噴淋吸收系統，設置在所述洗滌塔體與鼓泡活性污泥池之間，通過噴灑吸收液的方式對廢氣中的有害物質進行吸收；增氧曝氣系統，安裝在鼓泡吸收池外部，能夠將空氣通入鼓泡活性污泥池和活性污泥池中。
2.根據權利要求1所述的生物鼓泡洗滌塔，其特征在于，所述循環噴淋吸收系統包括噴淋水泵、噴淋水管、袋式過濾器和噴淋頭，所述噴淋水泵進水口連接有進水管，所述進水管一端穿入鼓泡活性污泥池內部，所述噴淋水泵出水口連接有袋式過濾器，所述袋式過濾器能夠對噴淋的吸收液進行過濾。
3.根據權利要求2所述的生物鼓泡洗滌塔，其特征在于，所述袋式過濾器一側設置有噴淋水管，所述噴淋水管側壁設置有出水管，兩個所述出水管分別穿入鼓泡活性污泥池和洗滌塔體內部，所述出水管外部設置有多個噴淋頭。
4.根據權利要求1所述的生物鼓泡洗滌塔，其特征在于，所述增氧曝氣系統包括曝氣風機、曝氣風管和曝氣盤，所述曝氣風機設置在鼓泡活性污泥池外部，所述曝氣風機出風口連接有曝氣風管，所述曝氣風管一端連接有出風管，兩個所述出風管分別穿入鼓泡活性污泥池和活性污泥池底部，所述出風管穿入吸收液的部分設置有多個曝氣盤。
5.根據權利要求3所述的生物鼓泡洗滌塔，其特征在于，所述洗滌塔體內部設置有兩個填料層，兩個所述填料層上方均設置有用于噴淋吸收液的出水管。
6.根據權利要求1所述的生物鼓泡洗滌塔，其特征在于，所述鼓泡吸收池側壁設置有進氣管道，所述進氣管道一端連接有高壓離心風機。
7.根據權利要求1所述的生物鼓泡洗滌塔，其特征在于，所述洗滌塔體側壁與鼓泡活性污泥池頂部均設置有人孔。
發明內容
本發明的目的在于提供一種生物鼓泡洗滌塔，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種生物鼓泡洗滌塔，包括洗滌塔體，還包括：填料層，所述洗滌塔體頂部設置有排氣筒，所述排氣筒側壁設置有檢測口，所述洗滌塔體內部設置有填料層和除霧層，所述洗滌塔體內腔底部設置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方設置有鼓泡吸收池，所述鼓泡吸收池內部設置有多個氣體分散器，所述鼓泡活性污泥池通過側壁設置的連通管與活性污泥池相連通；循環噴淋吸收系統，設置在所述洗滌塔體與鼓泡活性污泥池之間，通過噴灑吸收液的方式對廢氣中的有害物質進行吸收；增氧曝氣系統，安裝在鼓泡吸收池外部，能夠將空氣通入鼓泡活性污泥池和活性污泥池中。
在上述技術方案的基礎上，本發明還提供以下可選技術方案：在一種可選方案中：所述循環噴淋吸收系統包括噴淋水泵、噴淋水管、袋式過濾器和噴淋頭，所述噴淋水泵進水口連接有進水管，所述進水管一端穿入鼓泡活性污泥池內部，所述噴淋水泵出水口連接有袋式過濾器，所述袋式過濾器能夠對噴淋的吸收液進行過濾。
在一種可選方案中：所述袋式過濾器一側設置有噴淋水管，所述噴淋水管側壁設置有出水管，兩個所述出水管分別穿入鼓泡活性污泥池和洗滌塔體內部，所述出水管外部設置有多個噴淋頭。
在一種可選方案中：所述增氧曝氣系統包括曝氣風機、曝氣風管和曝氣盤，所述曝氣風機設置在鼓泡活性污泥池外部，所述曝氣風機出風口連接有曝氣風管，所述曝氣風管一端連接有出風管，兩個所述出風管分別穿入鼓泡活性污泥池和活性污泥池底部，所述出風管穿入吸收液的部分設置有多個曝氣盤。
在一種可選方案中：所述洗滌塔體內部設置有兩個填料層，兩個所述填料層上方均設置有用于噴淋吸收液的出水管。
在一種可選方案中：所述鼓泡吸收池側壁設置有進氣管道，所述進氣管道一端連接有高壓離心風機。
在一種可選方案中：所述洗滌塔體側壁與鼓泡活性污泥池頂部均設置有人孔。
相較于現有技術，本發明的有益效果如下：生物鼓泡洗滌塔通過高壓離心風機將廢氣導入鼓泡吸收池中，通過生化懸浮液進行吸收，廢氣中的甲醛等污染物絕大部分溶于鼓泡吸收池中，未完全吸收的廢氣進入生物洗滌塔中，廢氣在塔內自下而上逐層通過噴淋和填料層，與噴淋吸收液逆流充分接觸，廢氣中的污染物質被噴淋循環液吸收，從而得到凈化，噴淋循環吸收液在活性污泥池中采用完全混合模式，噴淋循環流量充足，污染物質與生物菌群充分接觸，廢氣處理效率高。
（發明人：孫偉;闞鑫;肖宇;梁梅華;魏同軍;房有榮;劉晶晶;趙建軍;胡建莉）
