公布日：2022.04.08
申請日：2021.12.06
分類號：C22B7/00(2006.01)I;C22B34/32(2006.01)I;C22B1/00(2006.01)I;C01G37/14(2006.01)I
摘要
本發明涉及電鍍污泥處理技術領域，具體是涉及一種用于電鍍污泥重金屬提取回收的提取方法及其設備；提取方法包括將電鍍污泥與氫氧化鈉溶液按一定比例混合，超聲處理；然后加入氧化劑溶液，在超聲作用下持續反應；采用抽濾分離器將電鍍污泥與浸出液分離；然后調節浸出液pH，產生沉淀物；然后通過重金屬提取芯，過濾回收沉淀物，得到的溶液為鉻酸鈉溶液；提取設備包括第一處理裝置，第二處理裝置；第一處理裝置包括浸出處理罐、機械攪拌器、超聲組件、抽濾分離器；第二處理裝置包括復合提取罐、攪拌轉筒、重金屬提取芯；本發明技術方案提取率高、穩定，并且占地面積小，對污泥的處理效率高，能夠滿足電鍍企業工業化生產需求。
權利要求書
1.一種用于電鍍污泥重金屬提取回收的提取方法，其特征在于，包括以下步驟：(1)將電鍍污泥與氫氧化鈉溶液混合，置于帶有超聲發生器的提取設備中進行超聲預處理；(2)然后向提取設備中加入氧化劑溶液，在超聲作用下繼續反應；過濾得到浸出液；(3)然后調節浸出液溶液pH，提取浸出液中的重金屬；最后得到的溶液為鉻酸鈉溶液；所述的提取方法，具體包括以下步驟：S1：超聲預處理將電鍍污泥與氫氧化鈉溶液按一定比例混合，放置在提取設備的第一處理裝置內，超聲處理3～10min；處理溫度為20～100℃；其中，電鍍污泥與氫氧化鈉的固液比為2～20mL/g；氫氧化鈉濃度為5～50％；S2：氧化處理然后按一定比例向第一處理裝置中加入氧化劑溶液，在超聲作用下繼續反應10～30min；其中氧化劑溶液與氫氧化鈉溶液的比例為1:2～20；所述氧化劑溶液為濃度是12～23wt％的次氯酸鈉或濃度是25.5～36.5wt％的雙氧水；S3：泥水分離采用抽濾分離器將電鍍污泥與浸出液分離，得到浸出液；S4：重金屬提取在第二處理裝置內加酸調節浸出液pH至5～6，并持續攪拌20～30min，產生沉淀物；然后通過重金屬提取芯，過濾回收沉淀物；最終得到的溶液為鉻酸鈉溶液；包括用于分離電鍍污泥與重金屬的第一處理裝置(1)，設置在所述第一處理裝置(1)下方用于分步提取重金屬的第二處理裝置(2)；所述第一處理裝置(1)包括浸出處理罐(10)，設置在所述浸出處理罐(10)上端的污泥進入口(11)、藥劑添加口(12)，設置在所述浸出處理罐(10)內部的機械攪拌器(13)，均勻環設在所述浸出處理罐(10)內壁上的超聲組件(14)，設置在所述浸出處理罐(10)下方的抽濾分離器(15)；所述第二處理裝置(2)包括與所述負壓組件(151)連接的復合提取罐(20)，設置在所述復合提取罐(20)內部側壁的攪拌轉筒(21)，活動設置在所述復合提取罐(20)中心的重金屬提取芯(22)；所述抽濾分離器(15)包括設置在浸出處理罐(10)下方的圓柱分離腔(150)，設置在所述圓柱分離腔(150)下方的負壓組件(151)；所述圓柱分離腔(150)下端與負壓組件(151)連接處設置有第一污泥攔截網(152)，圓柱分離腔(150)上端與浸出處理罐(10)連接處活動設置有擋板(153)；圓柱分離腔(150)內部活動安裝有旋轉掃泥件(158)；圓柱分離腔(150)側壁開設有排泥口(154)；所述浸出處理罐(10)、復合提取罐(20)上均安裝有pH檢測器和溫控設備；所述負壓組件(151)包括一端連通第一污泥攔截網(152)的錐形連接管(155)，設置在所述錐形連接管(155)內部的負壓器(156)，設置在錐形連接管(155)另一端的第二污泥攔截網(157)；所述重金屬提取芯(22)包括設置在所述復合提取罐(20)中心的安裝架(220)，設置在所述安裝架(220)中心的集濾筒(221)，設置在所述安裝架(220)上且位于集濾筒(221)兩側的電沉積槽(23)，安裝在所述集濾筒(221)內部中心的抽水葉扇(223)；所述集濾筒(221)上端設有與抽水葉扇(223)連通的排液口(224)；所述集濾筒(221)下方設有驅動抽水葉扇(223)的動力模塊(227)；所述集濾筒(221)側面均勻設有開口向外的抽濾收集槽(225)；所述抽濾收集槽(225)上設置有過濾膜(226)；所述集濾筒(221)外活動套設有與抽濾收集槽(225)連接的第一刮動環(222)；所述電沉積槽(23)下端連通有重金屬收集管(26)；所述電沉積槽(23)上滑動套設有第二刮動環(230)；位于復合提取罐(20)外部設置有與電沉積槽(23)連接的電源設備(231)；所述第一刮動環(222)、第二刮動環(230)之間設置有驅動第一刮動環(222)、第二刮動環(230)上下滑動的驅動組件(24)；復合提取罐(20)下方設置有驅動安裝架(220)轉動的旋轉電機(25)；所述復合提取罐(20)上設有進液口(27)、排液口；所述進液口(27)、藥劑添加口(12)處均設有流量計。
發明內容
本發明解決的技術問題是：提供一種提取率高、穩定，能夠?qū)Σ煌N類電鍍污泥進行資源化處理的重金屬提取回收技術，以滿足電鍍企業進行工業化生產需求。
本發明的技術方案：一種用于電鍍污泥重金屬提取回收的提取方法，其特征在于，包括以下步驟：(1)將電鍍污泥與氫氧化鈉溶液混合，置于帶有超聲發生器的提取設備中進行超聲預處理；(2)然后向提取設備中加入氧化劑溶液，在超聲作用下繼續反應；過濾得到浸出液；(3)然后調節浸出液溶液pH，提取浸出液中的重金屬；最后得到的溶液為鉻酸鈉溶液。
上述提取方法的詳細步驟是：
S1：超聲預處理
將電鍍污泥與氫氧化鈉溶液按一定比例混合，放置在提取設備的第一處理裝置內，超聲處理3～10min；處理溫度為20～100℃；其中，電鍍污泥與氫氧化鈉的固液比為2～20mL/g；氫氧化鈉濃度為5～50％；
S2：氧化處理。
然后按一定比例向第一處理裝置中加入氧化劑溶液，在超聲作用下繼續反應10～30min；其中氧化劑溶液與氫氧化鈉溶液的比例為1:2～20；
所述氧化劑溶液為濃度是12～23wt％的次氯酸鈉或濃度是25.5～36.5wt％的雙氧水；
S3：泥水分離
采用抽濾分離器將電鍍污泥與浸出液分離，得到浸出液；
S4：重金屬提取
在第二處理裝置內加酸調節浸出液pH至5～6，并持續攪拌20～30min，產生沉淀物；然后通過重金屬提取芯，過濾回收沉淀物；最終得到的溶液為鉻酸鈉溶液。

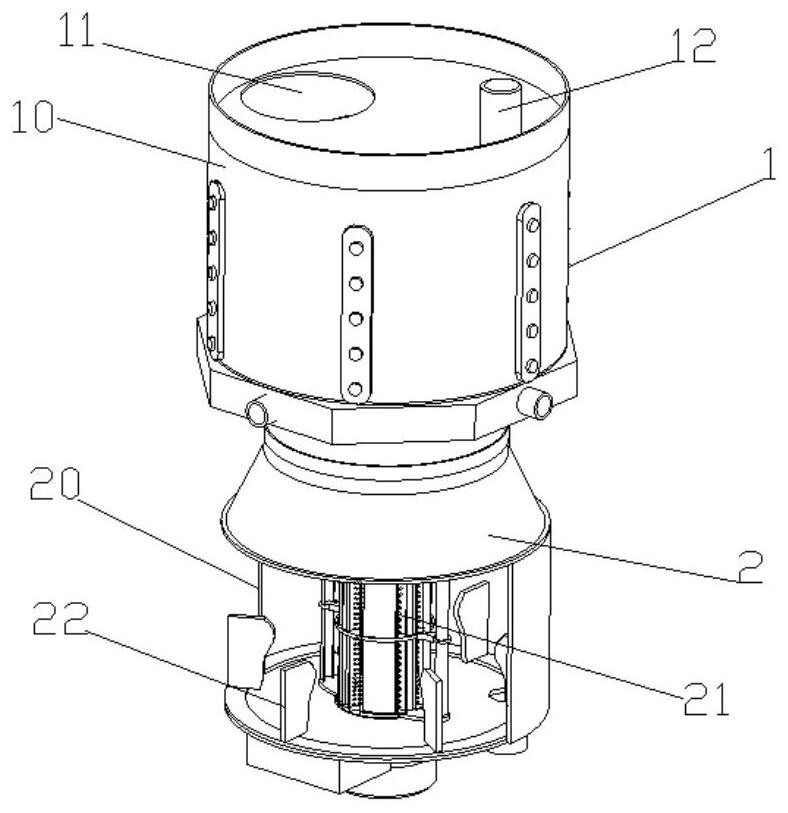

上述方法采用的一種用于電鍍污泥重金屬提取回收的提取設備，其特征在于，包括用于分離電鍍污泥與重金屬的第一處理裝置，設置在所述第一處理裝置下方用于分步提取重金屬的第二處理裝置；
所述第一處理裝置包括浸出處理罐，設置在所述浸出處理罐上端的污泥進入口、藥擠添加口，設置在所述浸出處理罐內部的機械攪拌器，均勻環設在所述浸出處理罐內壁上的超聲組件，設置在所述浸出處理罐下方的抽濾分離器；
所述第二處理裝置包括與所述負壓組件連接的復合提取罐，設置在所述復合提取罐內部側壁的攪拌轉筒，活動設置在所述復合提取罐中心的重金屬提取芯。
所述抽濾分離器包括設置在浸出處理罐下方的圓柱分離腔，設置在所述圓柱分離腔下方的負壓組件；所述圓柱分離腔下端與負壓組件連接處設置有第一污泥攔截網，圓柱分離腔上端與浸出處理罐連接處活動設置有擋板；圓柱分離腔內部活動安裝有旋轉掃泥件；圓柱分離腔側壁開設有排泥口。抽濾分離器可以對電鍍污泥與浸出液進行高效分離，使浸出液與污泥分離徹底；并對浸出液進行多次過濾，可以得到純度較高的浸出液，從而提升對重金屬的提取質量。
進一步地，所述浸出處理罐、復合提取罐上均安裝有pH檢測器和溫控設備。pH檢測器的設置能夠?qū)鎏幚砉�、�?fù)合提取罐內的pH環境進行精準檢測，溫控設備的設置能夠提供良好的溫度環境；通過pH、溫度的設定，可以確保在目標環境下進行高效率的反應，有利于提高處理質量。
進一步地，所述負壓組件包括一端連通第一污泥攔截網的錐形連接管，設置在所述錐形連接管內部的負壓器，設置在錐形連接管另一端的第二污泥攔截網。通過錐形連接管的設置能夠?qū)鲆哼M(jìn)行集流，提高流速，負壓器能夠提供負壓，使得浸出液依次通過第一污泥攔截網、錐形連接管、第二污泥攔截網實現對浸出液的高效過濾，有效避免電鍍污泥進入復合提取罐；從而保證對重金屬的提取質量。
進一步地，所述重金屬提取芯包括設置在所述復合提取罐中心的安裝架，設置在所述安裝架中心的集濾筒，設置在所述所述安裝架上且位于集濾筒兩側的電沉積槽，安裝在所述集濾筒內部中心的抽水葉扇；所述集濾筒上端設有與抽水葉扇連通的排液口；所述集濾筒下方設有驅動抽水葉扇的動力模塊；所述集濾筒側面均勻設有開口向外的抽濾收集槽；所述抽濾收集槽上設置有過濾膜；所述集濾筒外活動套設有與抽濾收集槽連接的第一刮動環。重金屬提取芯能夠?qū)鲆哼M(jìn)行抽濾、電積兩種處理方式；抽濾方式可將通過絡合反應生成的重金屬沉淀收集；超臨界態下的電積能夠?qū)鲆簝?nèi)的剩下重金屬進行收集；從而進一步提高對重金屬的提取質量。
進一步地，所述電沉積槽下端連通有重金屬收集管；通過重金屬收集管方便對重金屬沉淀進行快速收集，可以提高運行效率。
進一步地，所述電沉積槽上滑動套設有第二刮動環；位于復合提取罐外部設置有與電沉積槽連接的電源設備；所述第一刮動環、第二刮動環之間設置有驅動第一刮動環、第二刮動環上下滑動的驅動組件。通過第二刮動環可以將沉積在電沉積槽內的重金屬物質刮出，不僅操作方便且效率高，便于進行后續處理，能夠有效提高整體的處理效率；通過驅動組件的設置能夠?qū)Φ谝还蝿?dòng)環、第二刮動環進行電動控制，驅動組件可為電動滑軌、滾軸絲杠；通過驅動組件的控制可以使第一刮動環、第二刮動環自動上下滑動，完成對重金屬的刮動。
進一步地，復合提取罐下方設置有驅動安裝架轉動的旋轉電機。在復合提取罐下方設置有旋轉電機驅動安裝架轉動，通過安裝架的轉動能夠帶動重金屬提取芯的轉動，有效提高反應速率，便于對重金屬沉淀物進行收集。
進一步地，所述復合提取罐上設有進液口、排液口；所述進液口、藥劑添加口處均設有流量計。通過流量計的設置能夠精準控制各種藥劑的加入量，通過對加入量的控制，確保設備在運轉過程中實現較高的反應速率，縮減反應時間，從而提高對電鍍污泥的處理量。
與現有技術相比，本發明的有益效果是：
本發明提供的提取回收方法通過向電鍍污泥中加入氫氧化鈉并在超聲氧化條件下從電鍍污泥中提取出重金屬沉淀，最后得到鉻酸鈉溶液，能夠?qū)崿F(xiàn)對鉻的定向回收，具有提取率高，反應效率快的特點；
本發明還提供了一種提取率高、穩定，能夠?qū)Σ煌N類電鍍污泥進行資源化處理的重金屬提取回收技術，以滿足電鍍企業進行工業化生產需求；本發明提供的提取設備通過第一處理裝置對電鍍污泥進行處理得到浸出液；第二處理裝置對浸出液進行處理回收重金屬；通過重金屬提取芯的設置能夠?qū)崿F(xiàn)對浸出液的多種處理；具有占地面積小、回收效率高、操作簡便以及運行穩定的特點。
（發明人：黃凱華;胡小英;溫勇;杜建偉;王李張政;張明楊;段振菡;賀框;任艷玲）
