公布日：2023.12.22
申請日：2023.10.20
分類號：C02F3/30(2023.01)I;C02F3/32(2023.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

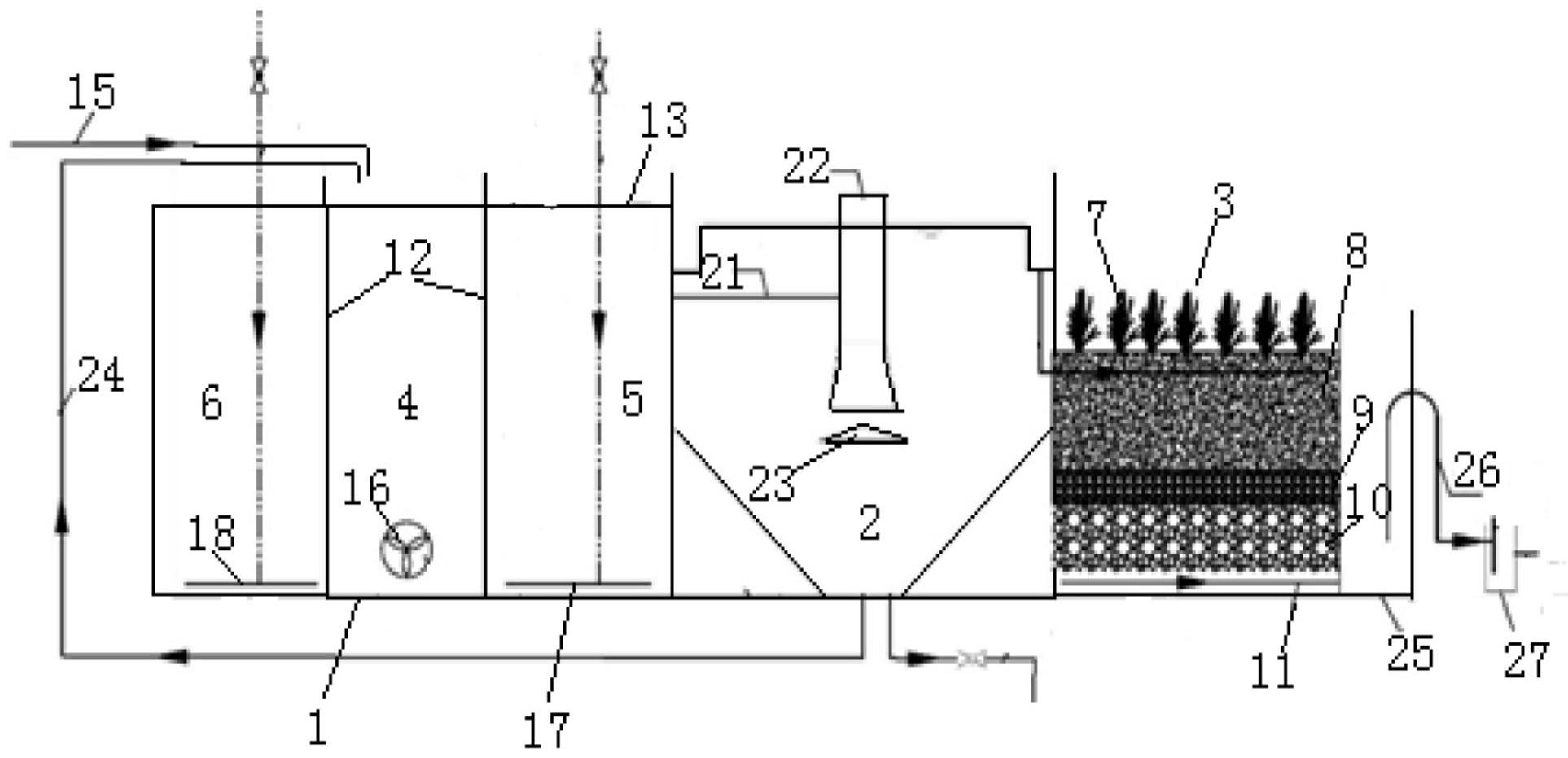

本發明涉及一種生物與生態耦合脫氮的污水處理系統，包括依次連接的生化池、沉淀裝置和生態處理裝置，生化池的內部設有缺氧區，外部設有過渡區和好氧區，缺氧區的底部連通過渡區，過渡區通過汽提管連接好氧區，用于對污水進行生化處理；好氧區的出口連接沉淀裝置，沉淀裝置底部排出的污泥能回流至缺氧區，沉淀裝置的出水管連接生態處理裝置；生態處理裝置由上至下包括植物層、濾料層、石英砂層、承托層和收集池，對沉淀裝置的出水進行過濾和輔助生化處理。
權利要求書
1.一種生物與生態耦合脫氮的污水處理系統，其特征在于，包括依次連接的生化池、沉淀裝置和生態處理裝置，生化池的內部設有缺氧區，外部設有過渡區和好氧區，缺氧區的底部連通過渡區，過渡區通過汽提管連接好氧區，用于對污水進行生化處理；好氧區的出口連接沉淀裝置，沉淀裝置底部排出的污泥能回流至缺氧區，沉淀裝置的出水管連接生態處理裝置；生態處理裝置由上至下包括植物層、濾料層、石英砂層、承托層和收集池，對沉淀裝置的出水進行過濾和輔助生化處理。
2.根據權利要求1所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述生化池為圓形套層結構，內層為圓形的缺氧區，外層的過渡區和好氧區組成圓環結構，內層與外層之間設有圓形的分隔墻；過渡區和好氧區均為扇環形，過渡區和好氧區的內側均與分隔墻對接，外側為生化池的外側壁；過渡區的兩側分別設有第一隔板和第二隔板，用于分隔過渡區與好氧區，第一隔板對應好氧區的上游側，第二隔板對應好氧區的下游側。
3.根據權利要求2所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述缺氧區對應過渡區的分隔墻的底部設有第一出口，用于將缺氧區的產水輸入過渡區；第一隔板的頂部設有豁口，用于將過渡區的產水溢流至好氧區上游側；第二隔板的底部設有第二出口，用于好氧區下游側的水體進入過渡區，再溢流返回好氧區上游側，再次進行好氧處理。
4.根據權利要求2所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述生化池的頂部設有進水管，進水管的進水端處于生化池的外部，出水端缺處于缺氧區的頂部，向缺氧區輸入原料污水；缺氧區的底部設有攪拌器；所述過渡區的底部設有第一曝氣管，為過渡區曝氣。
5.根據權利要求1所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述好氧區內沿著順時針或逆時針方向均勻間隔設置若干個第二曝氣管，為好氧區間隔曝氣，使得好氧區內形成貧氧、富氧、貧氧、富氧的交替循環形式，第二曝氣管設在富氧部分。
6.根據權利要求5所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述貧氧部分的上游側和下游側均設有過濾隔墻，過濾隔墻將貧氧部分與富氧部分分隔開；過濾隔墻的制作原料包括填充濾料、石子、生物質，將過濾隔墻的制作原料均勻裝填到中空的立方體網籠中，形成過濾隔墻；所述生物質包括纖維條狀植物、含有腐殖質的濾料和微生物，貧氧部分上游側的過濾隔墻使用好氧微生物，下游側的過濾隔墻使用缺氧微生物。
7.根據權利要求6所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述含有腐殖質的濾料、纖維條狀植物、石子與填充濾料的體積比為1:1:(1-1.5):(1.5-2.5)。
8.根據權利要求1所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述生態處理裝置的側面設有出水槽，出水槽的底部連通所述收集池，出水槽通過排水管連接出水觀察井，用于將經過生態處理裝置過濾處理后收集的水體排入出水觀察井；所述承托層由粒徑10-30mm的鵝卵石鋪就，濾料層、石英砂層與承托層的厚度之比為(3-6):1:(1-3)；所述濾料層的頂部埋設布水管，使得沉淀裝置的上清液均勻進入濾料層。
9.根據權利要求8所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述濾料層內設有至少一層生化處理層，生化處理層由若干個生化填料籠鋪就，生化填料籠由外至內包括第一濾料層、好氧生物層、第二濾料層、兼氧生物層、第三濾料層；好氧生物層的原料包括植物碎屑、含有腐殖質的濾料和好氧微生物，兼氧生物層的原料包括植物碎屑、含有腐殖質的濾料和兼氧微生物。
10.根據權利要求9所述的生物與生態耦合脫氮的污水處理系統，其特征在于，所述第一濾料層、第二濾料層和第三濾料層的原料均為濾料和石子，石子粒徑為3-6mm，濾料粒徑為2-4mm；所述第一濾料層、第二濾料層與第三濾料層的體積比為(2-3):(1.5-2.5):1；第三濾料層、兼氧生物層與好氧生物層的體積比為1:(0.7-1.2):(1.5-2)；兼氧生物層的含有腐殖質的濾料為等質量的腐殖質與濾料混合而成，植物碎屑與含有腐殖質的濾料的質量比為(0.8-1.3):1；好氧生物層的含有腐殖質的濾料為等質量的腐殖質與濾料混合而成，植物碎屑與含有腐殖質的濾料的質量比為(2-4):1。
發明內容
針對上述問題，本發明提供一種生物與生態耦合脫氮的污水處理系統，將生物處理與生態處理耦合，從而強化脫氮，提高了氨氮和總氮的去除效果，運行維護相對簡單，能耗相對較低，保證出水水質更加穩定，且具有良好的生態景觀效果。
所述生物與生態耦合脫氮的污水處理系統，包括依次連接的生化池、沉淀裝置和生態處理裝置，生化池的內部設有缺氧區，外部設有過渡區和好氧區，缺氧區的底部連通過渡區，過渡區通過汽提管連接好氧區，用于對污水進行生化處理；
好氧區的出口連接沉淀裝置，沉淀裝置底部排出的污泥能回流至缺氧區，沉淀裝置的出水管連接生態處理裝置；
生態處理裝置由上至下包括植物層、濾料層、石英砂層、承托層和收集池，對沉淀裝置的出水進行過濾和輔助生化處理。
可選的，所述生化池為圓形套層結構，內層為圓形的缺氧區，外層的過渡區和好氧區組成圓環結構，內層與外層之間設有圓形的分隔墻；過渡區和好氧區均為扇環形，過渡區和好氧區的內側均與分隔墻對接，外側為生化池的外側壁；缺氧區、過渡區和好氧區的高度相同；
過渡區的兩側分別設有第一隔板和第二隔板，用于分隔過渡區與好氧區，第一隔板對應好氧區的上游側，第二隔板對應好氧區的下游側。
進一步可選的，所述缺氧區對應過渡區的分隔墻的底部設有第一出口，用于將缺氧區的產水輸入過渡區；
第一隔板的頂部設有豁口，用于將過渡區的產水溢流至好氧區上游側；
第二隔板的底部設有第二出口，用于好氧區下游側的水體進入過渡區，再溢流返回好氧區上游側，再次進行好氧處理。
進一步可選的，所述過渡區與好氧區的面積之比為1:(10-15)。
進一步可選的，所述生化池的頂部設有進水管，進水管的進水端處于生化池的外部，出水端缺處于缺氧區的頂部，向缺氧區輸入原料污水；缺氧區的底部設有攪拌器。
可選的，所述過渡區的底部設有第一曝氣管，為過渡區曝氣。
可選的，所述好氧區內沿著順時針或逆時針方向均勻間隔設置若干個第二曝氣管，為好氧區間隔曝氣，提供氧氣，使得好氧區內形成貧氧、富氧、貧氧、富氧的交替循環形式，第二曝氣管設在富氧部分。
進一步可選的，所述貧氧部分的上游側和下游側均設有過濾隔墻，過濾隔墻將貧氧部分與富氧部分分隔開；過濾隔墻的制作原料包括填充濾料、石子、生物質，將過濾隔墻的制作原料均勻裝填到中空的立方體網籠中，形成過濾隔墻；
所述生物質包括纖維條狀植物、含有腐殖質的濾料和微生物，貧氧部分上游側的過濾隔墻使用好氧微生物，下游側的過濾隔墻使用缺氧微生物；纖維條狀植物選自海帶、水草、草本植物的根莖。生物質中的濾料能發揮載體的作用，較大的比表面積能承載腐殖質和微生物。
進一步可選的，所述填充濾料與生物質中的濾料相同，過濾隔墻使用常規濾料和石子即可，石子粒徑為3-6mm，濾料粒徑為2-4mm，纖維條狀植物不經切割搗碎、保持條狀原狀即可；
濾料先與等質量的腐殖質混合均勻得到含有腐殖質的濾料，然后含有腐殖質的濾料、纖維條狀植物、填充濾料和石子混合均勻，再裝填到網籠中，然后用纖維條狀植物均勻纏繞覆蓋網籠的表面，沒有明顯漏洞即可。
進一步可選的，所述含有腐殖質的濾料、纖維條狀植物、石子與填充濾料的體積比為1:1:(1-1.5):(1.5-2.5)。
所述富氧部分的溶氧量較高，若污水直接由富氧部分進入貧氧部分，可能影響貧氧部分內的兼氧菌，本發明在貧氧部分的兩側分別設置過濾隔墻，物理分隔富氧部分與貧氧部分。來自富氧部分的污水經過含有好氧微生物的過濾隔墻，水中的氧氣被好氧微生物消耗，繼續進行好氧生化處理，腐殖質和植物為好氧微生物提供碳源養料，同時過濾隔墻發揮過濾作用，去除污水中的雜質，過濾隔墻的微細孔隙形成無數條小通道，打散水中的氣泡，形成微小氣泡，待污水穿過過濾隔墻后，即可形成微氧環境，有利于貧氧部分的兼氧菌。污水經過貧氧部分后，來到下游側的過濾隔墻，其中的缺氧微生物繼續發揮生化作用，污水穿過過濾隔墻后，進入下一個富氧部分，如此循環。
進一步可選的，所述好氧區的下游區域的任一個富氧部分設置汽提管，汽提管的底端處于好氧區底部，頂端越過分隔板頂部，并伸入缺氧區，使得硝化液回流至缺氧區。
污水由進水管輸入缺氧區，并在缺氧菌的作用下進行缺氧生化處理。缺氧區的出水由所述第一出口輸入過渡區，在第一曝氣管的曝氣作用下，提高含氧量，然后又溢流至好氧區的上游側。污水沿順時針或逆時針方向依次經過富氧、貧氧、富氧、貧氧部分，進行好氧、類缺氧、好氧、類缺氧的生化處理。富氧部分的硝化液通過汽提管回流至缺氧區。污水可在外層的好氧區和過渡區內循環流動，反復處理，直至達到處理要求后，排出生化池。
可選的，所述生態處理裝置的側面設有出水槽，出水槽的底部連通所述收集池，出水槽通過排水管連接出水觀察井，用于將經過生態處理裝置過濾處理后收集的水體排入出水觀察井。
可選的，所述植物層由種植在濾料層上的植物組成，植物選自傘草、香蒲、水蔥、茭白、水芹、再力花。
可選的，所述濾料層由常規濾料鋪就，承托層由粒徑10-30mm的鵝卵石鋪就，濾料層、石英砂層與承托層的厚度之比為(3-6):1:(1-3)；
所述濾料層的頂部埋設布水管，使得沉淀裝置的上清液均勻進入濾料層。
本發明的生態處理裝置，植物層的植物根區的濾料能形成微生態系統，強化了對污水中有機物的絮凝、沉淀、吸附、吸收和分解作用，能夠吸氮降氮聚磷，將水體中的N、P等營養鹽富集在植物根區，供其吸收，還具有良好的促生功能，促進微生物的附著和生長，提高對污染物的分解能力。石英砂層發揮過濾作用。承托層發揮支撐和過濾的雙重作用。濾料上部種植水生植物，石英砂和濾料具有過濾和生物載體兩種用途，水生植物能夠為水體輸送氧氣，增加水體的活性。生態處理裝置各層的梯度分布形成了底部的厭氧環境、中部的兼氧環境和上部的好氧環境，為硝化和反硝化作用提供了條件，進一步促進了污染物降解，提高了氮、磷的去除率。處理后的水由收集池收集。
進一步可選的，所述排水管為倒U型，出水觀察井內設置消毒裝置，為其中的水消毒，出水觀察井設有第三出水管，用于排出產水，產水可作為回用水。
排水管的U形頂部低于布水管15-20cm。當濾料層內的液面低于排水管最高處時，生態處理裝置的水不能排出，濾料層水位緩慢上升，被水漫過的濾料層及下方各層處于厭氧缺氧狀態；當濾料層內的液面超過排水管最高處時，通過虹吸現象，能夠排水，濾料層及下方各層排水后呈好氧狀態。這種間歇性排水使濾床呈現厭氧、好氧交替的生化過程，進一步提高了對N、P的去除作用。
本發明中，通過生化池與生態處理裝置的聯用，強化脫氮，提高出水水質，抗沖擊能力強，產泥量低，運行管理簡單，不僅可以節省投資成本，又可提升生態景觀效果。
可選的，所述濾料層內設有至少一層生化處理層，生化處理層由若干個生化填料籠鋪就，生化填料籠由外至內包括第一濾料層、好氧生物層、第二濾料層、兼氧生物層、第三濾料層；
好氧生物層的原料包括植物碎屑、含有腐殖質的濾料和好氧微生物，兼氧生物層的原料包括植物碎屑、含有腐殖質的濾料和兼氧微生物。
進一步可選的，所述第一濾料層、第二濾料層和第三濾料層的原料均為濾料和石子，濾料與濾料層使用的濾料相同，石子為常規石子即可，石子粒徑為3-6mm，濾料粒徑為2-4mm；
好氧生物層和兼氧生物層的含有腐殖質的濾料與過濾隔墻的含有腐殖質的濾料相同，腐殖質為常規腐殖質即可；植物碎屑為常規草本植物的根莖葉破碎而成。
所述生化填料籠制作時，由內向外制作，將第三濾料層的等質量的濾料和石子混合均勻，裝填在最內部的填料籠內，形成第三濾料層；再將兼氧生物層的植物碎屑、含有腐殖質的濾料和兼氧微生物混合均勻，裝填在次內層的填料籠內，形成兼氧生物層；再按照上述方法依次制作第二濾料層、好氧生物層、第一濾料層。
進一步可選的，所述第一濾料層、第二濾料層與第三濾料層的體積比為(2-3):(1.5-2.5):1；
第三濾料層、兼氧生物層與好氧生物層的體積比為1:(0.7-1.2):(1.5-2)；
兼氧生物層的含有腐殖質的濾料為等質量的腐殖質與濾料混合而成，植物碎屑與含有腐殖質的濾料的質量比為(0.8-1.3):1；
好氧生物層的含有腐殖質的濾料為等質量的腐殖質與濾料混合而成，植物碎屑與含有腐殖質的濾料的質量比為(2-4):1。
本發明在所述濾料層內設置所述生化處理層，進行補充生化過濾處理，生化填料籠的套層夾心結構，使得從上方流下的污水，依次經歷過濾、好氧生化處理、過濾、兼氧生化處理、過濾、再兼氧生化處理、過濾、再好氧生化處理、過濾的過程，提高生化處理效果。
所述過濾隔墻和生化填料籠與生化池和生態處理裝置的啟動流程一起完成啟動，再進行廢水處理。
（發明人：劉妞;田金星;閆項飛;朱國亮;鄭佳璨;蘇繼明;賴明建;張世陽;張巖;趙尚民;張燕;陸旭陽）
