公布日：2023.12.22
申請日：2023.10.26
分類號：C02F9/00(2023.01)I;C02F1/40(2023.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F7/
00(2006.01)N
摘要
本發明涉及生活污水處理技術領域，公開了一種太陽能無動力農村生活污水處理方法及其裝置，處理裝置包括污水收集系統、生化處理系統、人工濕地處理系統、曝氣充氧系統及反沖洗系統，人工濕地處理系統包括多級人工濕地，人工濕地均包括人工濕地處理池和凈化植物，相鄰兩級人工濕地之間依地勢設置有高度差。太陽能無動力農村生活污水處理方法，包括如下步驟：步驟一，污水收集；步驟二，生化處理；步驟三，沉淀、過濾；步驟四，人工濕地處理，人工濕地內栽種的植物為本地植物；步驟五，反沖洗，對過濾池及人工濕地定期進行反沖洗。本發明充分利用了農村的地理環境及地勢條件，對生活污水的處理效果好，且系統運行基本不需要過多的人為干預。
權利要求書
1.一種太陽能無動力農村生活污水處理裝置，其特征在于：包括污水收集系統、生化處理系統、人工濕地處理系統、曝氣充氧系統及反沖洗系統，所述人工濕地處理系統包括多級人工濕地，人工濕地均包括人工濕地處理池和凈化植物，相鄰兩級人工濕地之間依地勢設置有高度差。
2.根據權利要求1所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述污水收集系統包括隔油池和輸送管道，隔油池與廚房排水連通。
3.根據權利要求2所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述生化處理系統包括化糞池、生化處理池、沉淀池和過濾池。
4.根據權利要求3所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述化糞池的進水端設置有吊籃格柵；生化處理池內設置有生物填料；沉淀池內設置有斜管填料；過濾池內填充有濾料及吸附材料。
5.根據權利要求4所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述生化處理池內還設置有曝氣裝置，曝氣裝置為太陽能曝氣機。
6.根據權利要求5所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述人工濕地處理系統包括一級人工濕地和二級人工濕地，一級人工濕地和二級人工濕地均包括人工濕地處理池，人工濕地處理池的底部填充濾料，人工濕地處理池內填料頂部栽種有植物。
7.根據權利要求6所述的一種太陽能無動力農村生活污水處理裝置，其特征在于：所述人工濕地處理池內均設置有曝氣裝置。
8.一種太陽能無動力農村生活污水處理方法，其特征在于，包括如下步驟：步驟一，污水收集；步驟二，生化處理；步驟三，沉淀、過濾；步驟四，人工濕地處理，人工濕地內栽種的植物為本地植物；步驟五，反沖洗，對過濾池及人工濕地定期進行反沖洗。
9.根據權利要求8所述的一種太陽能無動力農村生活污水處理方法，其特征在于：步驟五中，反沖洗頻率為90-180d/次。
10.根據權利要求9所述的一種太陽能無動力農村生活污水處理方法，其特征在于：步驟五中，反沖洗的水力強度為4-8L/m2.s，反沖洗時間為3-5分鐘。
發明內容
本發明意在提供一種太陽能無動力農村生活污水處理方法及其裝置，以解決現有技術中農村生活污水處理效果不理想的問題。
為達到上述目的，本發明采用如下技術方案：一種太陽能無動力農村生活污水處理裝置，包括污水收集系統、生化處理系統、人工濕地處理系統、曝氣充氧系統及反沖洗系統，人工濕地處理系統包括多級人工濕地，人工濕地均包括人工濕地處理池和凈化植物，相鄰兩級人工濕地之間依地勢設置有高度差。
另一方面，本技術方案還提供一種太陽能無動力農村生活污水處理方法，包括如下步驟：
步驟一，污水收集；
步驟二，生化處理；
步驟三，沉淀、過濾；
步驟四，人工濕地處理，人工濕地內栽種的植物為本地植物；
步驟五，反沖洗，對過濾池及人工濕地定期進行反沖洗。
本方案的原理及優點是：實際應用時，本技術方案中，收集系統連通不同家庭的生活污水，通過設置生化處理系統，對污水進行生化降解處理，降低污水中的磷以及氨氮等污染物。此外，充分利用農村的地理環境，構建多級人工濕地，利用植物的自然凈化作用，實現對污水的二次凈化；并利用農村特有的不平坦的地勢，在相鄰兩級人工濕地之間形成高度差，在污水從一級人工濕地轉移到二級人工濕地的過程中，可以省去動力輸送，利用自然的高度落差的地勢條件即可實現污水的轉移。而且人工濕地之間的高度差還可形成自然的跌水曝氣，為人工濕地補充供氧，保證人工濕地內的植物長勢。另外，在人工濕地中，種植的植物以本地植物為主，能夠與周圍環境形成和諧統一的自然環境，符合鄉村居民生化習慣，便于后期維護管理，且能夠避免植物移栽出現水土不服影響生長情況的問題，保證其凈化效果。通過反沖洗系統定期為生化處理系統、人工濕地處理系統進行反沖洗，保持污水處理系統的清潔狀態，減少能源消耗，提高系統的能效；同時，提高污水處理系統的過濾凈化效果，減少堵塞及翻水等風險，保持污水處理系統的正常工作狀態。
經檢測本技術方案的出水水質能達到《農村生活污水處理污染物排放標準》(DB52/1424-2019)的農村生活污水處理污染物最高允許排放濃度的一級標準。
優選的，作為一種改進，污水收集系統包括隔油池和輸送管道，隔油池與廚房排水連通。

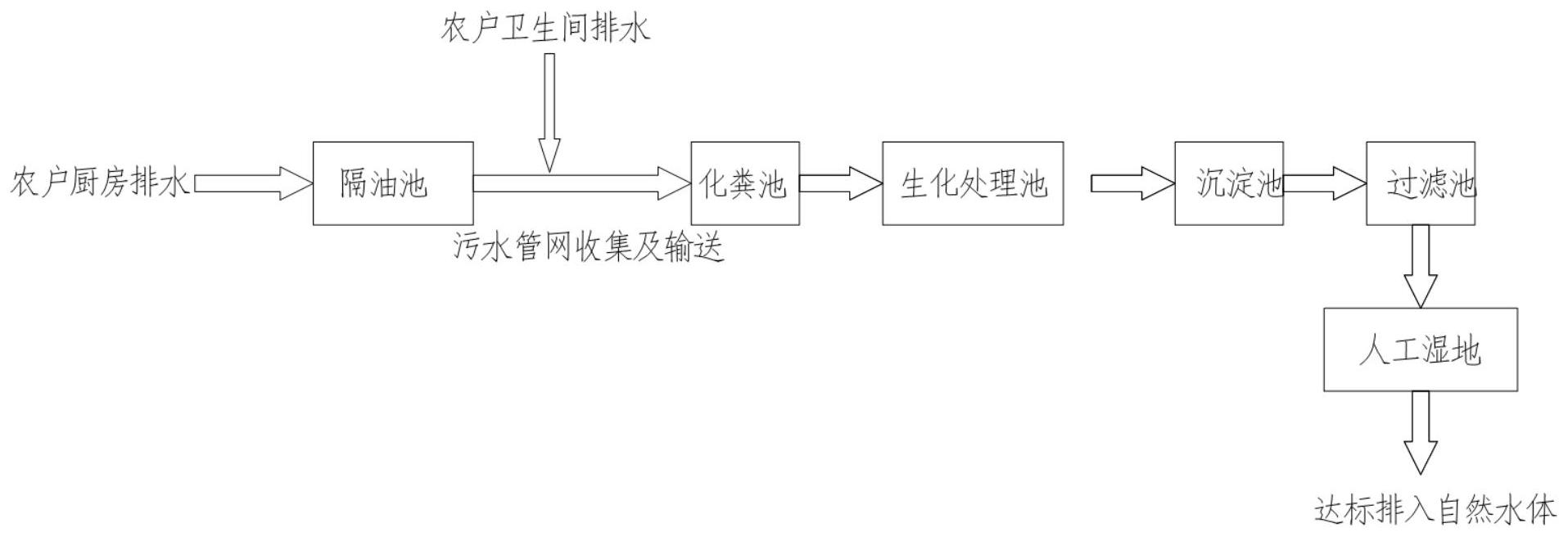

本技術方案中，結合農村居民的生活習慣，采用小型隔油池對廚房排水口進行油水分離，之后與衛生間排水混合后通過管道輸送至生化處理系統，結構設計更加符合農村居民的生活習慣，適用性強。
優選的，作為一種改進，生化處理系統包括化糞池、生化處理池、沉淀池和過濾池。
本技術方案中，上述池體全部集成為一體化生活污水凈化器，化糞池對含糞污的污水進行初步的過濾和沉淀，固化物在池底分解，上層水沿管道輸送到生化處理池，能夠減少管道堵塞，且能夠?yàn)楣袒锾峁┏渥愕臅r(shí)間進行厭氧分解。生化處理池用于對污水進行生化降解處理，利用微生物的分解作用對污水內的大分子雜質進行分解，而后經沉淀和過濾進一步對水體進行凈化，處理效果佳且技術相對成熟。
優選的，作為一種改進，化糞池的進水端設置有吊籃格柵；生化處理池內設置有生物填料；沉淀池內設置有斜管填料；過濾池內填充有濾料及吸附材料。
本技術方案中，化糞池前端的吊籃格柵用于初步除去大粒徑的雜質，生物填料主要作為微生物的載體，避免微生物被水流沖散；斜管填料主要起到沉淀的作用，其具有濕周大，水力半徑小，層流狀態好，顆粒沉淀不受絮凝水流干擾的特點；過濾池內的濾料及吸附材料主要用于過濾水體雜質，經實踐驗證，水體凈化效果好。
優選的，作為一種改進，生化處理池內還設置有曝氣裝置，曝氣裝置為太陽能曝氣機。
本技術方案中，曝氣裝置主要為生化處理池內的微生物提供所需的供氧量，將曝氣裝置優選為太陽能曝氣，利用太陽能作為直接動力，無需額外增加動力源，具有運行管理費用低、增氧效果好、抗堵塞、壽命長、運行噪音低的優點。
優選的，作為一種改進，人工濕地處理系統包括一級人工濕地和二級人工濕地，一級人工濕地和二級人工濕地均包括人工濕地處理池，人工濕地處理池的底部填充濾料，人工濕地處理池內填料頂部栽種有植物。
本技術方案中，人工濕地處理池起到容納的作用，采用防水土工布、磚混結構及玻璃鋼材質等均可；底部的濾料起到過濾雜質的作用，其內栽培的植物可實現水體的生態自然凈化，結構設計合理。
優選的，作為一種改進，人工濕地處理池內均設置有曝氣裝置。
本技術方案中，曝氣裝置用于對人工濕地處理池內進行增氧，保證植物及微生物的生長狀態。
優選的，作為一種改進，步驟五中，反沖洗頻率為90-180d/次。
本技術方案中，過濾池及人工濕地長時間運行所產生的污染物造成堵塞時，可就近接入壓力水及氣源對濾料及濕地進行反沖洗，通常反沖洗頻率設置為90-180d/次即可，其余時間幾乎不需要人為干預。
優選的，作為一種改進，步驟五中，反沖洗的水力強度為4-8L/m2.s，反沖洗時間為3-5分鐘。
本技術方案中，經過實踐驗證，在反沖洗時，上述的參數條件為較適宜的條件，能夠保證反沖洗的效果。
（發明人：張水;周順華;涂漢;葉國;劉濤;楊小紅）
