公布日：2023.05.05
申請日：2022.11.22
分類號：C02F9/00(2023.01)I;C02F1/467(2006.01)N;C02F1/72(2006.01)N;C02F1/70(2006.01)N;C02F1/52(2006.01)N;B01D29/56(2006.01)N;C02F3/00(2006.01)N;
C02F103/36(2006.01)N
摘要
本發明公開了一種硝基甲苯生產廢水電催化還原氧化預處理工藝，涉及硝基甲苯生產廢水處理技術領域，為解決現有的硝基甲苯生產廢水在酸化后需要等待廢渣沉淀后再進行電催化還原氧化反應，導致等待時間較長，降低了廢水的處理效率的問題。包括以下步驟：S1：向硝基甲苯生產廢水中加酸調節PH；S2：過濾、去渣；S3：將過濾廢液通入電化學反應器的陰極室，進行還原反應；S4：還原處理后的廢水再通入電化學反應器的陽極室，進行氧化反應；S5：將電催化還原氧化后的廢水通入絮凝池，加絮凝劑進行絮凝；S6：將絮凝后的廢水通入生化系統。
權利要求書
1.一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于，包括以下步驟：S1：向硝基甲苯生產廢水中加酸調節PH；S2：過濾、去渣；S3：將過濾廢液通入電化學反應器的陰極室，進行還原反應；S4：還原處理后的廢水再通入電化學反應器的陽極室，進行氧化反應；S5：將電催化還原氧化后的廢水通入絮凝池，加絮凝劑進行絮凝；S6：將絮凝后的廢水通入生化系統。
2.根據權利要求1所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于，所述S1中的調節方法基于PH調節裝置(1)實現，所述PH調節裝置(1)包括調節罐(3)、罐蓋(4)、加液管(5)、進液管(6)、酸液儲存罐(7)、輸送管(8)、輸送泵(9)、PH控制儀(10)、監測探頭(101)、攪拌架(11)、攪拌電機(12)和排液管(13)；其中，S1中的調節方法包括如下步驟：S1-1：將適量廢水通過進液管(6)注入調節罐(3)內；S1-2：在PH控制儀(10)上設置PH定值，后期通過監測探頭(101)可實時監測調節罐(3)內部廢水的pH值；S1-3：?jiǎn)?dòng)輸送泵(9)，輸送泵(9)抽取酸液儲存罐(7)內部酸液，通過輸送管(8)、輸送泵(9)和加液管(5)注入調節罐(3)；S1-4：?jiǎn)?dòng)攪拌電機(12)，其輸出端驅動攪拌架(11)旋轉，對廢水進行攪拌，實現廢水與酸液的快速混合，以提高工作效率；S1-5：將廢水pH值調節至定值時，PH控制儀(10)控制輸送泵(9)停止運作；S1-6：打開排液管(13)上的閥門，調節好的廢水排出調節罐(3)。
3.根據權利要求2所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述罐蓋(4)設置于調節罐(3)的頂部，所述加液管(5)和進液管(6)設置于罐蓋(4)頂部的兩端，所述酸液儲存罐(7)設置于調節罐(3)的一側，所述輸送泵(9)的輸入端通過輸送管(8)與酸液儲存罐(7)的上端連接，且輸送泵(9)的輸出端通過輸送管(8)與進液管(6)連接，所述PH控制儀(10)設置于調節罐(3)的前方，所述監測探頭(101)設置于調節罐(3)底部的內壁上，所述攪拌架(11)設置于調節罐(3)內部的中間位置處，所述攪拌電機(12)設置于罐蓋(4)頂部的中間位置處，所述排液管(13)設置于調節罐(3)的底端，且排液管(13)上安裝有閥門。
4.根據權利要求2所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述罐蓋(4)與調節罐(3)通過法蘭連接，所述PH控制儀(10)與調節罐(3)通過螺釘連接，所述監測探頭(101)與PH控制儀(10)電性連接，所述攪拌架(11)的上端與罐蓋(4)通過軸承轉動連接，所述攪拌電機(12)的輸出端與攪拌架(11)通過聯軸器傳動連接，所述攪拌電機(12)與罐蓋(4)通過法蘭連接。
5.根據權利要求1所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述S2中的過濾方法基于過濾裝置(2)實現，所述過濾裝置(2)包括過濾箱(14)、排渣箱(15)、粗濾網(16)、螺旋輸送軸(17)、驅動電機(18)、排渣管(19)、濾盒(20)、固定座(21)、出液管(22)和支腿(23)；其中，S2中的過濾方法包括如下步驟：S2-1：廢水通過排液管(13)流入排渣箱(15)內部；S2-2：廢水在重力作用下自然下流，依次流經粗濾網(16)和濾盒(20)，至過濾箱(14)內部下方儲存，粗濾網(16)和濾盒(20)分別攔截大顆粒廢渣和小顆粒廢渣；S2-3：打開出液管(22)上的閥門，即可將過濾后的廢水通入電化學反應器的陰極室。
6.根據權利要求5所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述排渣箱(15)傾斜設置，所述排渣箱(15)設置于過濾箱(14)的一側，所述排渣箱(15)的一端延伸至過濾箱(14)的內部，且排液管(13)的下端貫穿過濾箱(14)并延伸至排渣箱(15)的內部，所述排渣箱(15)靠近排液管(13)一端的下方與粗濾網(16)固定，所述螺旋輸送軸(17)設置于排渣箱(15)內部的中間位置處，所述排渣箱(15)遠離過濾箱(14)的一端與驅動電機(18)固定連接，所述排渣箱(15)遠離過濾箱(14)一端的下方與排渣管(19)固定連接，所述濾盒(20)設置于粗濾網(16)的下方，所述固定座(21)設置于濾盒(20)的兩端，且濾盒(20)的兩端延伸至固定座(21)的內部，并與固定座(21)通過滑槽滑動連接，所述出液管(22)設置于過濾箱(14)下端的一側，所述支腿(23)設置于排渣箱(15)的下方。
7.根據權利要求5所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述排渣箱(15)與過濾箱(14)通過法蘭連接，所述排液管(13)與排渣箱(15)和過濾箱(14)通過法蘭連接，所述粗濾網(16)與排渣箱(15)焊接連接，所述螺旋輸送軸(17)的兩端與排渣箱(15)通過軸承轉動連接，所述驅動電機(18)與排渣箱(15)通過法蘭連接，且驅動電機(18)的輸出端與螺旋輸送軸(17)通過聯軸器傳動連接，所述濾盒(20)的前端貫穿并延伸至過濾箱(14)的外部，所述固定座(21)與過濾箱(14)焊接連接，所述支腿(23)與排渣箱(15)焊接連接。
8.根據權利要求5所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述濾盒(20)的內部設置有收集槽(201)，所述收集槽(201)設置為倒四棱臺形結構，所述收集槽(201)的底部設置有細濾網(202)，且細濾網(202)與濾盒(20)焊接連接，所述濾盒(20)的前方安裝有把手(203)，且把手(203)與濾盒(20)通過螺釘連接。
9.根據權利要求1所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述S1中，用于調節pH值的酸為硫酸或工業廢酸中的一種，其pH值的范圍控制在1.5～2。
10.根據權利要求1所述的一種硝基甲苯生產廢水電催化還原氧化預處理工藝，其特征在于：所述S3和S4中，電化學反應器的陽極和陰極的電流密度均設置為5～50mA/cm2，廢水在陰極室和陽極室的停留時間設置為1～6h。
發明內容
本發明的目的在于提供一種硝基甲苯生產廢水電催化還原氧化預處理工藝，以解決上述背景技術中提出的現有的硝基甲苯生產廢水在酸化后需要等待廢渣沉淀后再進行電催化還原氧化反應，導致等待時間較長，降低了廢水的處理效率的問題。

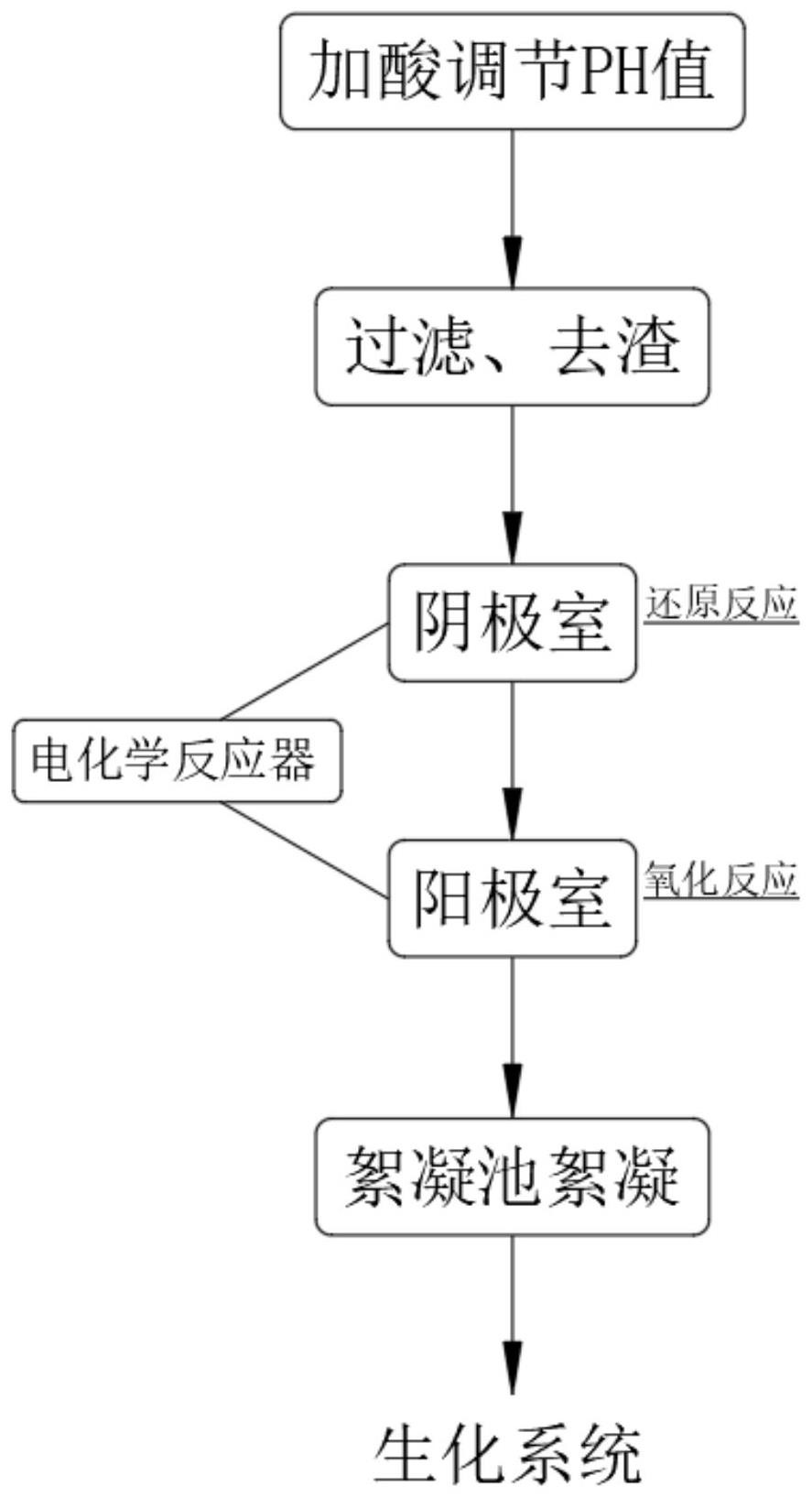

為實現上述目的，本發明提供如下技術方案：一種硝基甲苯生產廢水電催化還原氧化預處理工藝，包括以下步驟：
S1：向硝基甲苯生產廢水中加酸調節PH；
S2：過濾、去渣；
S3：將過濾廢液通入電化學反應器的陰極室，進行還原反應；
S4：還原處理后的廢水再通入電化學反應器的陽極室，進行氧化反應；
S5：將電催化還原氧化后的廢水通入絮凝池，加絮凝劑進行絮凝；
S6：將絮凝后的廢水通入生化系統。
優選的，所述S1中的調節方法基于PH調節裝置實現，所述PH調節裝置包括調節罐、罐蓋、加液管、進液管、酸液儲存罐、輸送管、輸送泵、PH控制儀、監測探頭、攪拌架、攪拌電機和排液管；
S1中的調節方法包括如下步驟：
S1-1：將適量廢水通過進液管注入調節罐內；
S1-2：在PH控制儀上設置PH定值，后期通過監測探頭可實時監測調節罐內部廢水的pH值；
S1-3：?jiǎn)?dòng)輸送泵，輸送泵抽取酸液儲存罐內部酸液，通過輸送管、輸送泵和加液管注入調節罐；
S1-4：?jiǎn)?dòng)攪拌電機，其輸出端驅動攪拌架旋轉，對廢水進行攪拌，實現廢水與酸液的快速混合，以提高工作效率；
S1-5：將廢水pH值調節至定值時，PH控制儀控制輸送泵停止運作；
S1-6：打開排液管上的閥門，調節好的廢水排出調節罐。
優選的，所述罐蓋設置于調節罐的頂部，所述加液管和進液管設置于罐蓋頂部的兩端，所述酸液儲存罐設置于調節罐的一側，所述輸送泵的輸入端通過輸送管與酸液儲存罐的上端連接，且輸送泵的輸出端通過輸送管與進液管連接，所述PH控制儀設置于調節罐的前方，所述監測探頭設置于調節罐底部的內壁上，所述攪拌架設置于調節罐內部的中間位置處，所述攪拌電機設置于罐蓋頂部的中間位置處，所述排液管設置于調節罐的底端，且排液管上安裝有閥門。
優選的，所述罐蓋與調節罐通過法蘭連接，所述PH控制儀與調節罐通過螺釘連接，所述監測探頭與PH控制儀電性連接，所述攪拌架的上端與罐蓋通過軸承轉動連接，所述攪拌電機的輸出端與攪拌架通過聯軸器傳動連接，所述攪拌電機與罐蓋通過法蘭連接。
優選的，所述S2中的過濾方法基于過濾裝置實現，所述過濾裝置包括過濾箱、排渣箱、粗濾網、螺旋輸送軸、驅動電機、排渣管、濾盒、固定座、出液管和支腿；
S2中的過濾方法包括如下步驟：
S2-1：廢水通過排液管流入排渣箱內部；
S2-2：廢水在重力作用下自然下流，依次流經粗濾網和濾盒，至過濾箱內部下方儲存，粗濾網和濾盒分別攔截大顆粒廢渣和小顆粒廢渣；
S2-3：打開出液管上的閥門，即可將過濾后的廢水通入電化學反應器的陰極室。
優選的，所述排渣箱傾斜設置，所述排渣箱設置于過濾箱的一側，所述排渣箱的一端延伸至過濾箱的內部，且排液管的下端貫穿過濾箱并延伸至排渣箱的內部，所述排渣箱靠近排液管一端的下方與粗濾網固定，所述螺旋輸送軸設置于排渣箱內部的中間位置處，所述排渣箱遠離過濾箱的一端與驅動電機固定連接，所述排渣箱遠離過濾箱一端的下方與排渣管固定連接，所述濾盒設置于粗濾網的下方，所述固定座設置于濾盒的兩端，且濾盒的兩端延伸至固定座的內部，并與固定座通過滑槽滑動連接，所述出液管設置于過濾箱下端的一側，所述支腿設置于排渣箱的下方。
優選的，所述排渣箱與過濾箱通過法蘭連接，所述排液管與排渣箱和過濾箱通過法蘭連接，所述粗濾網與排渣箱焊接連接，所述螺旋輸送軸的兩端與排渣箱通過軸承轉動連接，所述驅動電機與排渣箱通過法蘭連接，且驅動電機的輸出端與螺旋輸送軸通過聯軸器傳動連接，所述濾盒的前端貫穿并延伸至過濾箱的外部，所述固定座與過濾箱焊接連接，所述支腿與排渣箱焊接連接。
優選的，所述濾盒的內部設置有收集槽，所述收集槽設置為倒四棱臺形結構，所述收集槽的底部設置有細濾網，且細濾網與濾盒焊接連接，所述濾盒的前方安裝有把手，且把手與濾盒通過螺釘連接。
優選的，所述S1中，用于調節pH值的酸為硫酸或工業廢酸中的一種，其pH值的范圍控制在1.5～2。
優選的，所述S3和S4中，電化學反應器的陽極和陰極的電流密度均設置為5～50mA/cm2，廢水在陰極室和陽極室的停留時間設置為1～6h。
與現有技術相比，本發明的有益效果是：
1、本發明通過廢水在調節pH值之后以及電催化還原氧化反應之前先通入過濾裝置，通過過濾步驟取代調節pH值后的靜置沉淀步驟，在同樣能取出廢水中廢渣的同時，有效縮短了等待時間，進而能提高了廢水的處理效率。
2、本發明通過排渣箱的一端延伸至過濾箱內部，并與排液管的下端連接，排渣箱這一端的下方設置粗濾網，粗濾網的下方安裝濾盒，濾盒的底端設置了細濾網，由此先通過粗濾網過濾掉廢水中的大顆粒廢渣，再由濾盒過濾掉廢水中的小顆粒廢渣，有效提高了過濾精度，通過排渣箱內部安裝的螺旋輸送軸，便于將大顆粒廢渣排出排渣箱，由于濾盒與固定座通過滑槽連接，濾盒的前端貫穿并延伸至過濾箱外部，使得濾盒呈抽屜式，便于濾盒的靈活拆裝，方便后期清理濾盒內儲存的小顆粒廢渣。
3、本發明通過調節罐的內部安裝攪拌架，罐蓋的頂部安裝攪拌電機，電機的輸出端與攪拌軸通過聯軸器傳動連接，通過攪拌電機可驅動攪拌架旋轉，利用攪拌架的旋轉作用，可使廢水與酸液快速融合，進而縮短反應時間，提高工作效率。
（發明人：梅曉潔;范寺嘉;張婉婷）
