公布日：2022.04.08

申請日：2022.01.25

分類號：C02F11/06(2006.01)I;C02F11/121(2019.01)I;C02F11/02(2006.01)I

摘要

本發明公開了一種芬頓污泥的處理系統及處理方法。上述芬頓污泥的處理系統，包括：經由管道依次連接的芬頓氧化系統、膜池、濃縮池、水解反應器、還原反應器、酸化池和亞鐵儲罐；濃縮池上設有向芬頓氧化系統回流出水的濃縮池出水回流管道；酸化池上設有向濃縮池回流污泥的酸化池污泥回流管道；亞鐵儲罐上設有向芬頓氧化系統回流亞鐵溶液的亞鐵回流管道。本發明還提出了采用上述處理系統實施的處理方法。利用上述處理系統及處理方法，能實現芬頓污泥90％以上的減量化、資源化。

權利要求書

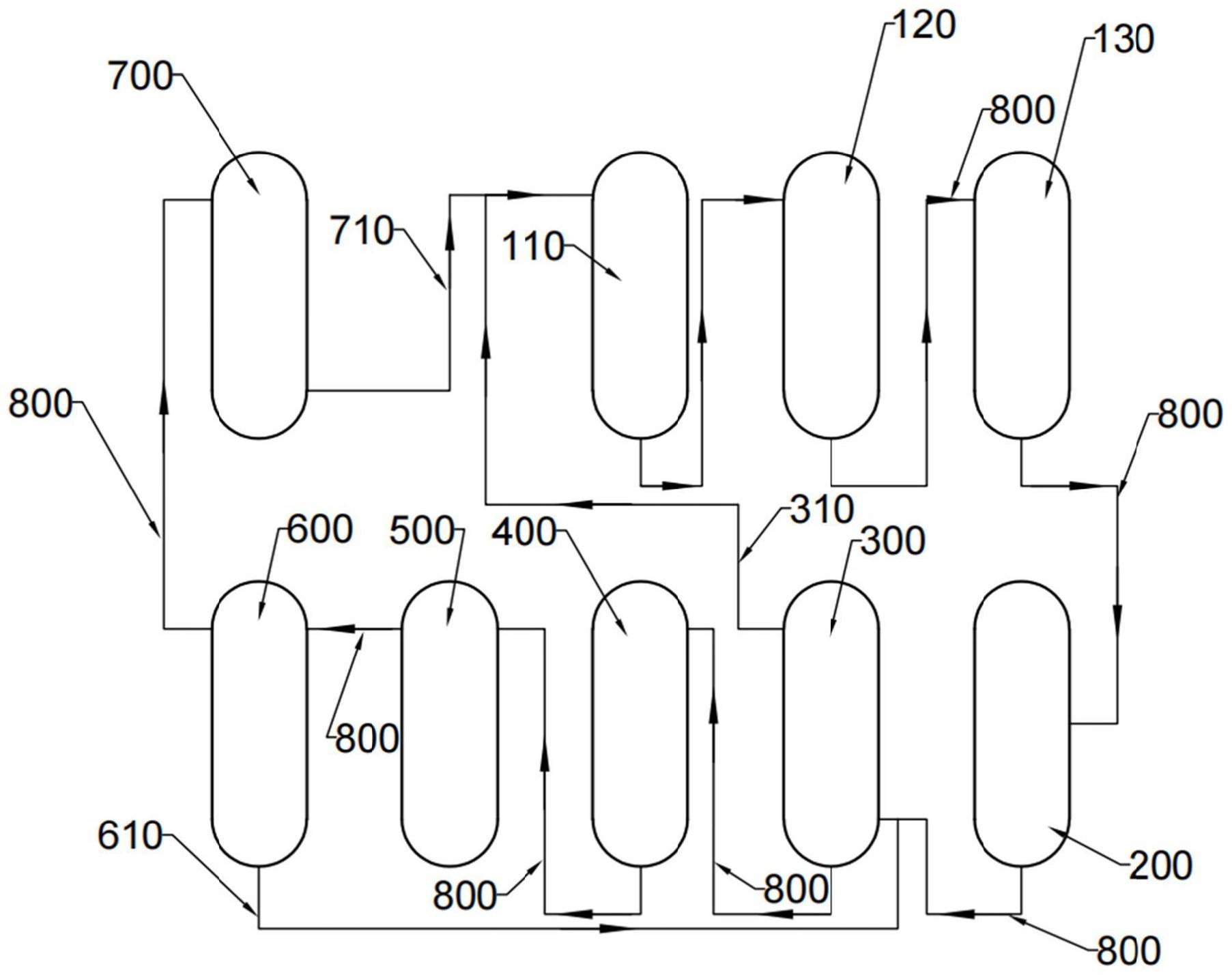

1.一種芬頓污泥的處理系統，其特征在于，包括：經由管道（800）依次連接的芬頓氧化系統、膜池（200）、濃縮池（300）、水解反應器（400）、還原反應器（500）、酸化池（600）和亞鐵儲罐（700）；所述芬頓氧化系統包括經由管道（800）依次連接的調酸池（110）、氧化池（120）和中和池（130）；所述中和池（130）與所述膜池（200）相連；所述濃縮池（300）上設有向所述芬頓氧化系統回流出水的濃縮池出水回流管道（310）；所述濃縮池出水回流管道（310）連接所述濃縮池（300）和所述調酸池（110）；所述酸化池（600）上設有向所述濃縮池（300）回流污泥的酸化池污泥回流管道（610）；所述亞鐵儲罐（700）上設有向所述芬頓氧化系統回流亞鐵溶液的亞鐵回流管道（710）；所述亞鐵回流管道（710）連接所述亞鐵儲罐（700）和所述調酸池（110）。

2.根據權利要求1所述的處理系統，其特征在于，所述膜池（200）為安裝有膜組件的池體。

3.根據權利要求1所述的處理系統，其特征在于，所述還原反應器（500）內培植有鐵還原菌。

4.一種采用如權利要求1~3任一項所述處理系統實施的處理方法，其特征在于，包括如下步驟：S1.將所述膜池（200）截留的芬頓污泥經由所述管道（800）送入所述濃縮池（300）；所述濃縮池（300）的出水經由所述濃縮池出水回流管道（310）回流至所述芬頓氧化系統中；S2.將步驟S1所得芬頓污泥經由所述管道（800）送入所述水解反應器（400），進行水解酸化反應；S3.將步驟S2所得芬頓污泥經由所述管道（800）送入所述還原反應器（500），進行還原反應；S4.將步驟S3所得污泥經由所述管道（800）送入所述酸化池（600），進行酸化和固液分離，所得清液轉移至所述亞鐵儲罐（700）；所得污泥經由所述酸化池污泥回流管道（610）回流至所述濃縮池（300）。

5.根據權利要求4所述的處理方法，其特征在于，所述處理方法還包括向所述水解反應器（400）和所述還原反應器（500）中投加有機碳源；所述有機碳源包括葡萄糖、乙酸鈉和甲醇中的至少一種。

6.根據權利要求4所述的處理方法，其特征在于，步驟S2中，所述水解反應器（400）中的pH≥6.0。

7.根據權利要求4所述的處理方法，其特征在于，步驟S2中，所述水解反應器（400）中的污泥停留時間為1～3天。

8.根據權利要求4所述的處理方法，其特征在于，步驟S3中，所述還原反應器（500）的出料pH≥7.0。

9.根據權利要求4所述的處理方法，其特征在于，步驟S3中，所述還原反應器（500）內的污泥停留時間為2~5天。

10.根據權利要求4所述的處理方法，其特征在于，步驟S4中，所述酸化后，所述酸化池（600）中的pH為3.5~4.0。11.根據權利要求4所述的處理方法，其特征在于，步驟S4中，所述固液分離的方法為沉降分離；所述沉降分離中，沉降的時間為8~24h。

發明內容

本發明旨在至少解決上述現有技術中存在的技術問題之一。為此，本發明提出一種芬頓污泥的處理系統以實現對芬頓污泥進行處理，上述處理系統能使芬頓污泥減量90％以上，使芬頓污泥中的鐵鹽實現循環利用。

本發明還提出一種采用上述處理系統實施的處理方法。

根據本發明的一個方面，提出了一種芬頓污泥的處理系統，包括：經由管道依次連接的芬頓氧化系統、膜池、濃縮池、水解反應器、還原反應器、酸化池和亞鐵儲罐；

所述濃縮池上設有向所述芬頓氧化系統回流出水的濃縮池出水回流管道；

所述酸化池上設有向所述濃縮池回流污泥的酸化池污泥回流管道；

所述亞鐵儲罐上設有向所述芬頓氧化系統回流亞鐵溶液的亞鐵回流管道。

根據本發明的一種優選的實施方式，至少具有以下有益效果：

(1)傳統芬頓氧化工藝產生的芬頓污泥含有大量的高分子絮凝劑(如聚丙烯酰胺PAM)，污泥濃縮后，其濃度達100mg/L以上。這些高分子絮凝劑會對鐵的生物還原反應產生以下不利影響：阻礙鐵還原菌與鐵氧化物接觸，對微生物具有粘附、抑制作用，降低還原效率；降低污泥沉降分離性能，限制生物還原產生的亞鐵鹽回用。

本發明采用膜池與濃縮池構成的污泥分離與循環系統替代傳統的混凝系統，無需投加高分子絮凝劑，避免了絮凝劑對后續污泥中鐵還原的影響，使芬頓污泥中的鐵具有更好的生物還原反應性能和固液分離性能，最終提升芬頓污泥中鐵的還原效率。

(2)現有的芬頓污泥處理系統中，污泥減量水平較低，亞鐵回用效果較差。例如有的技術將還原后的芬頓污泥混合液直接回流利用(未進行固液分離，包括未還原的三價鐵氧化物和高分子絮凝劑等有機物)，這使厭氧的芬頓污泥混合液進入氧化池，降低芬頓進水的氧化還原電位并帶入大量的有機物和懸浮固體，進而降低了芬頓氧化效果，同時，未還原的三價鐵氧化物直接排出，不能繼續參與鐵的還原反應，導致其減量化水平偏低。

本發明設計了酸化池，對還原后的芬頓污泥進行酸化和固液分離，酸化使亞鐵轉移到溶液中，固液分離后再將上清液轉移到亞鐵儲罐，隨后將其回流至芬頓氧化系統中；這消除了還原后污泥混合液(包括固體和液體)直接回用的負面影響，極大的提高了亞鐵的回用處理效果。

本發明還在酸化池上設計了向所述濃縮池回流污泥的酸化池污泥回流管道，使未還原的鐵氧化回流到反應器繼續反應，其資源化、減量化水平隨鐵氧化物循環利用次數提高，最高減量水平高于90％，甚至近100％；同時，回流至濃縮池的污泥中殘余的亞鐵和酸度也通過濃縮池出水回到芬頓氧化系統中，被有效利用。

在本發明的一些實施方式中，所述芬頓氧化系統包括經由管道依次連接的調酸池、氧化池和中和池；所述中和池與所述膜池相連。

在本發明的一些實施方式中，所述濃縮池出水回流管道連接所述濃縮池和所述調酸池。

在本發明的一些實施方式中，所述亞鐵回流管道連接所述亞鐵儲罐和所述調酸池。

在本發明的一些實施方式中，所述膜池為安裝有膜組件的池體。

在本發明的一些實施方式中，所述膜組件包括中空纖維膜組件。

在本發明的一些實施方式中，所述中空纖維膜組件產自美能材料科技有限公司，其型號為SMM-2030T。

在本發明的一些實施方式中，所述水解反應器上還設有攪拌機、pH在線監控設備、液堿投加設備和碳源投加設備。

在本發明的一些實施方式中，所述還原反應器上還設有攪拌機、pH在線監控設備和碳源投加設備。

在本發明的一些實施方式中，所述酸化池上還設有攪拌機、pH在線監控設備、硫酸投加設備及上清液排放設備。

在本發明的一些實施方式中，所述亞鐵儲罐上設有亞鐵濃度監測裝置。

在本發明的一些實施方式中，所述還原反應器內培植有鐵還原菌。

根據本發明的再一個方面，提出了一種采用所述處理系統實施的處理方法，包括如下步驟：

S1.將所述膜池截留的芬頓污泥經由所述管道送入所述濃縮池；所述濃縮池的出水經由所述濃縮池出水回流管道回流至所述芬頓氧化系統中；

S2.將步驟S1所得芬頓污泥經由所述管道送入所述水解反應器，進行水解酸化反應；

S3.將步驟S2所得芬頓污泥經由所述管道送入所述還原反應器，進行還原反應；

S4.將步驟S3所得污泥經由所述管道送入所述酸化池，進行酸化和固液分離，所得清液轉移至所述亞鐵儲罐備用；所得污泥經由所述酸化池污泥回流管道回流至所述濃縮池。

上述制備方法的機理如下：

步驟S1中，芬頓污泥在濃縮池中相當于進行了初步的固液分離，所得出水回流至芬頓氧化系統，濃縮后的芬頓污泥進入步驟S2；

步驟S2中，由于芬頓污泥中通常含有一定的有機物，進行的水解酸化處理主要是去除其中的有機物(未被芬頓氧化系統完全去除，夾雜在芬頓污泥中)；

步驟S3中，芬頓污泥中含有鐵氧化物，在還原反應器中，鐵會被還原為二價鐵；

步驟S4中，酸化可將二價鐵溶出，固液分離后重新使用。

根據本發明的一種優選的實施方式的處理方法，至少具有以下有益效果：

雖然鐵還原菌和水解酸化有機物的細菌在污泥(例如本發明的芬頓污泥)中普遍存在，不需要額外引入，但是在單一的厭氧反應器中，其環境無法使各類微生物的生物反應都處于最佳水平，即無法同時實現良好的水解酸化和鐵的還原，進而影響反應器的處理效果。

本發明將微生物水解酸化反應過程(所述水解反應器)與鐵還原過程(所述還原反應器)分別放在不同的反應器進行，使還原反應器中的鐵還原菌和水解反應器中水解酸化有機物的細菌分別處于最佳反應狀態。在水解反應器進行有機物的水解酸化，促進難降解有機物的降解，進而提高污泥有機物的減量水平，并為鐵還原過程提供易降解碳源(小分子有機酸)；在還原反應器進行鐵的生物還原反應，讓鐵還原菌處于更適宜的pH(≥7.0)環境中，提高鐵的還原效率。

在本發明的一些實施方式中，步驟S1中，所述截留芬頓污泥的過程包括：所述芬頓氧化系統中，所述中和池的出水進入所述膜池，利用所述膜池中的膜組件進行過濾，將芬頓污泥截留在所述膜池。

在本發明的一些實施方式中，步驟S1中，所述膜池中的芬頓污泥，濃度為1～5g/L。

在本發明的一些實施方式中，所述膜池中的芬頓污泥輸送至所述濃縮池，其輸送流量為所述膜池進水流量的1～10％。

在本發明的一些實施方式中，步驟S1中，所述濃縮池中水力停留時間為0.5～5h。

在本發明的一些實施方式中，步驟S1所得芬頓污泥的固含量為20～40g/L。

在本發明的一些實施方式中，步驟S2中，所述水解反應器中的pH≥6.0。

在本發明的一些實施方式中，步驟S2中，所述水解反應器中的污泥停留時間為1～3天。

在本發明的一些實施方式中，步驟S2中，所述還原反應器的出料pH≥7.0。

在本發明的一些實施方式中，步驟S3中，所述還原反應器內的污泥停留時間為2～5天。

在本發明的一些實施方式中，所述處理方法還包括向所述水解反應器和生物反應器中投加有機碳源。

在本發明的一些實施方式中，所述有機碳源包括葡萄糖、乙酸鈉和甲醇中的至少一種。

在本發明的一些實施方式中，所述有機碳源在所述水解反應器與還原反應器的投加量按所述芬頓污泥在所述水解反應器與還原反應器的污泥停留時間之比進行分配。即所述水解反應器與還原反應器中污泥停留時間之比，與所述水解反應器與還原反應器中有機碳源的添加量之比相等。

在本發明的一些實施方式中，向所述水解反應器和生物反應器中投加有機碳源質量之和，與步驟S1所得芬頓污泥的體積比為900～1200mg/L。

在本發明的一些實施方式中，所述有機碳源的添加量應滿足：所述還原反應器出料溶液中總有機碳質量濃度與所述芬頓氧化系統進水中總有機碳質量濃度之差≤100mg/L。

在本發明的一些實施方式中，所述有機碳源的添加量應滿足：所述還原反應器出料溶液中總有機碳質量濃度與所述芬頓氧化系統進水中總有機碳質量濃度之差≤50mg/L。

雖然所述還原反應器出料溶液中存在一定的有機碳，但是上述出料溶液添加至所述芬頓氧化系統后，會被稀釋50～100倍，因此其中的有機碳對所述芬頓氧化系統的處理效果影響甚微。

所述有機碳源也是影響所述生物還原的重要因素；芬頓污泥，尤其是廢水深度處理產生的芬頓污泥，有機物含量偏低，且可降解性差，難以被生物利用，因此鐵還原效率低；而投加碳源又會促進微生物的繁殖(也是污泥的組成)，面臨污泥有機成分增加的問題，影響污泥減量，因此，在傳統的污泥處理反應器中投加碳源對處理是不利的，也是不必要的；本發明通過控制有機碳源的添加量，提升了鐵的還原效率，同時遏制了污泥有機物成分(VSS)的增長，并實現了芬頓污泥的減量。

通過所述水解反應器與還原反應器的聯合優化控制，可實現所述芬頓污泥中有機物降解與鐵還原的最優效果。

在本發明的一些實施方式中，步驟S4中，所述酸化后，所胡酸化池中的pH為3.5～4.0。

在本發明的一些實施方式中，步驟S4中，所述固液分離的方法為沉降分離。

在本發明的一些實施方式中，所述沉降分離中沉降的時長8～24h。

在本發明的一些實施方式中，步驟S4中，所述亞鐵儲罐中的亞鐵溶液為所述芬頓氧化系統提供亞鐵。

在本發明的一些實施方式中，所述處理方法，可實現所述芬頓污泥90～100％的減量率。

所述減量率的計算方法如下式所示：

R＝r/(1+r)*100％；

式中，r為所有鐵氧化物平均還原次數，也即鐵鹽循環利用次數(所述芬頓污泥中的鐵鹽平均回用一次，即為循環一次)，可見，鐵鹽循環利用1次則芬頓污泥減量約50％，循環4次即減量80％，循環9次則減量達到90％；當所述處理方法持續進行，則可無限循環回流，使芬頓污泥達到近100％的減量化與資源化。

（發明人：張河民;郭成洪;劉建林;李永紅）
