公布日：2023.12.22

申請日：2023.11.21

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/28(2023.01)N;C02F3/34(2023.01)N

摘要

本發明涉及污水處理技術領域，針對環境溫度較低時，導致地下滲濾系統不容易處理污水的問題，本發明的目的是提供了一種河道湖泊污水處理系統，包括依次連通的沉淀池、厭氧池、調節池、地下滲透單元以及用于提供恒溫?zé)犸L(fēng)的保溫艙、鼓風機和輔熱艙，地下滲透單元自上而下設置有覆蓋層、第一散水層、上防堵層、第二散水層、下防堵層、通風層、精濾層以及排水層，通風層內設有送風管以及排風管，排風管與保溫艙連通，排風管設有過濾網，保溫艙以及輔熱艙內安裝有加熱器。通過上述的設置，使得地下滲濾系統能在低溫條件下高效工作，同時還能及時清理系統中的垃圾袋，提高污水處理效率。

權利要求書

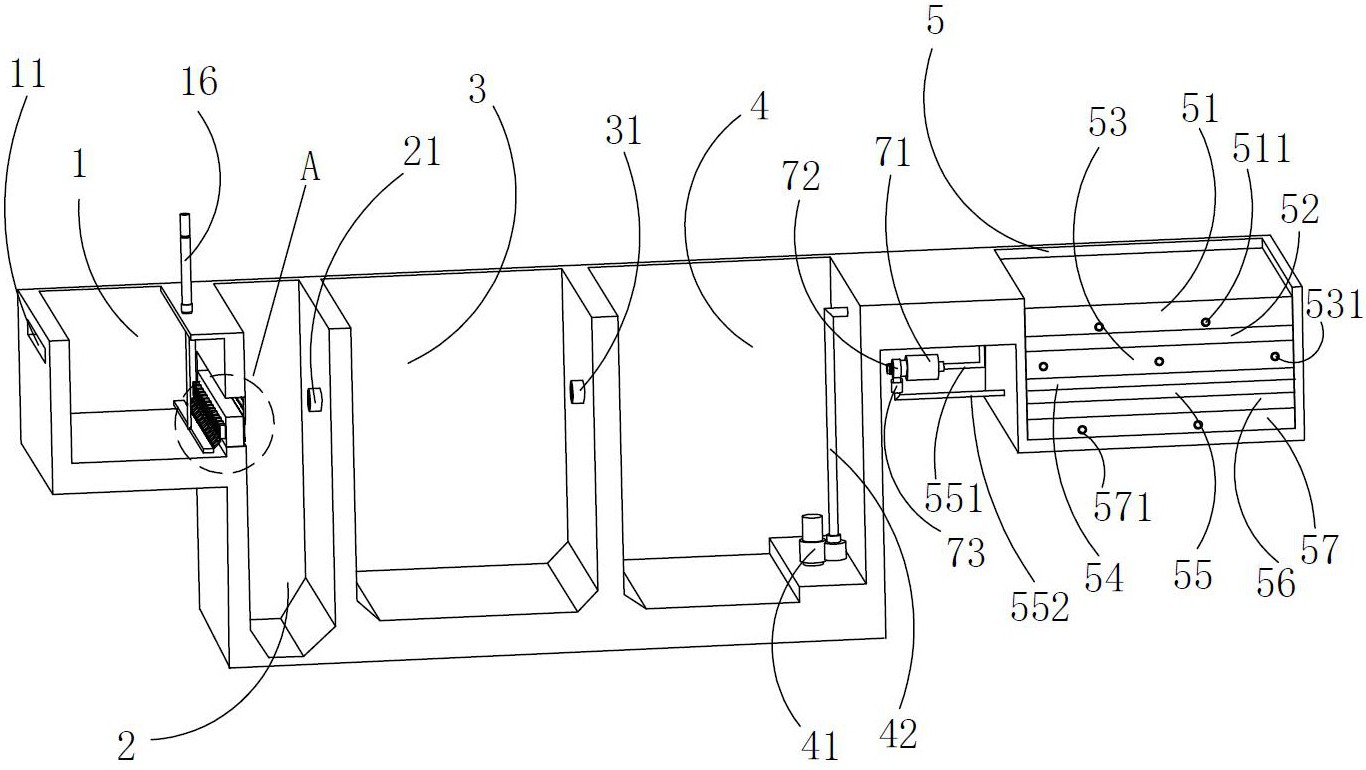

1.一種河道湖泊污水處理系統，其特征在于：包括依次連通的格柵池(1)、沉淀池(2)、厭氧池(3)、調節池(4)、地下滲透單元(5)以及用于提供恒溫?zé)犸L(fēng)的保溫艙(71)、鼓風機(72)和輔熱艙(73)；所述地下滲透單元(5)包括自上而下設置的覆蓋層、第一散水層(51)、上防堵層(52)、第二散水層(53)、下防堵層(54)、通風層(55)、精濾層(56)以及排水層(57)；所述第一散水層(51)內設有第一散水管(511)，所述第二散水層(53)內設有第二散水管(531)，所述上防堵層(52)中設有連通第一散水層(51)以及第二散水層(53)的第一連通管，所述第一連通管的一端與第二散水管(531)連通，所述通風層(55)內設有送風管(552)以及排風管(551)，所述排水層(57)中設有排水管；所述排風管(551)的一端與保溫艙(71)連通，所述保溫艙(71)與鼓風機(72)的進風口連通，所述鼓風機(72)的出風口與輔熱艙(73)連通，所述輔熱艙(73)與送風管(552)連通，所述排風管(551)靠近保溫艙(71)的位置設有過濾網，所述保溫艙(71)以及輔熱艙(73)內安裝有加熱器；所述格柵池(1)上設有格柵池進水口(11)以及格柵池出水口(12)，所述格柵池進水口(11)的水平高度高于格柵池出水口(12)的水平高度，所述格柵池出水口(12)設有格柵擋板(13)，所述格柵擋板(13)開口的側壁滑動連接有用于封閉格柵擋板(13)開口的頂出塊(14)，所述頂出塊(14)靠近格柵擋板(13)的側壁開有若干流通孔(141)，所述格柵擋板(13)上設有始終驅動頂出塊(14)沿格柵擋板(13)的開口處朝靠近格柵池(1)內部方向移動的彈性件，所述格柵池(1)的頂部設有液壓缸(16)，所述液壓缸(16)的輸出軸上設有用于清理塑料袋的清理件；所述清理件包括與液壓缸(16)的輸出軸連接的連接桿(17)，所述連接桿(17)的側壁突出有清理板(18)，所述清理板(18)靠近格柵擋板(13)的側壁突出有若干清理桿(19)，所述清理桿(19)朝向格柵池(1)的頂部；所述清理桿(19)與清理板(18)轉動連接，所述清理桿(19)上設有用于限制清理桿(19)轉動的扭簧，當所述清理板(18)靜止時，所述清理板(18)與清理桿(19)之間的夾角大于90度；所述格柵池(1)內設有用于收集塑料袋的收集件；所述收集件包括設于格柵池(1)側壁上的中空段(6)，所述中空段(6)靠近格柵池出水口(12)，且所述中空段(6)位于格柵池出水口(12)的上方，所述收集件還包括設于中空段(6)內的排水板(61)，所述排水板(61)的側壁開有若干用于排水的通孔(62)，所述排水板(61)的壁厚小于格柵池(1)側壁的壁厚。

2.根據權利要求1所述的一種河道湖泊污水處理系統，其特征在于：所述清理桿(19)遠離清理板(18)的一端設有斜面(191)。

3.根據權利要求2所述的一種河道湖泊污水處理系統，其特征在于：所述頂出塊(14)的長度大于格柵擋板(13)的厚度，當所述格柵池(1)未注入污水時，所述頂出塊(14)突出于格柵擋板(13)的開口靠近格柵池(1)內部的一側。

發明內容

針對現有技術存在的不足，本發明的目的是提供了一種河道湖泊污水處理系統，使得地下滲濾系統能在低溫條件下高效工作，同時還能及時清理系統中的垃圾袋，提高污水處理效率。

為實現上述目的，本發明提供了如下技術方案：

一種河道湖泊污水處理系統，包括依次連通的格柵池、沉淀池、厭氧池、調節池、地下滲透單元以及用于提供恒溫?zé)犸L(fēng)的保溫艙、鼓風機和輔熱艙；

所述地下滲透單元包括自上而下設置的覆蓋層、第一散水層、上防堵層、第二散水層、下防堵層、通風層、精濾層以及排水層；

所述第一散水層內設有第一散水管，所述第二散水層內設有第二散水管，所述上防堵層中設有連通第一散水層以及第二散水層的第一連通管，所述第一連通管的一端與第二散水管連通，所述通風層內設有送風管以及排風管，所述排水層中設有排水管；

所述排風管的一端與保溫艙連通，所述保溫艙與鼓風機的進風口連通，所述鼓風機的出風口與輔熱艙連通，所述輔熱艙與送風管連通，所述排風管內且靠近保溫艙的位置設有過濾網，所述保溫艙以及輔熱艙內安裝有加熱器。

采用上述技術方案，將河流污水通入河流污水處理系統中，污水依次經過格柵池、沉淀池、厭氧池、調節池以及地下滲透單元，最后污水從排水管流回至河流；當環境溫度較低時，利用鼓風機，將地下滲透單元內的空氣從排風管中通入保溫倉進行一次加熱，再利用鼓風機將空氣通向輔熱艙內進行二次加熱，使得空氣加熱至38度左右，然后將加熱完的空氣從送風管中送至通風層內，加熱地下滲透單元，從而為微生物提供適宜的生長溫度，保證微生物的活性，從而保證該系統在寒冷條件下依然能夠高效地運行，提高污水處理系統處理污水的效率，減少由于環境的溫度過低，導致地下滲透單元內的微生物活性降低，導致污水處理系統不容易降解污水中的有機物的情況，使得污水處理系統適應低溫環境，有利于提高污水處理系統的適應性；同時，將污水通入地下滲透單元前，利用格柵池清理污水中的塑料袋，避免堵塞地下滲透單元內的管道，從而提高污水處理系統的效率。

本發明進一步設置為：所述格柵池上設有格柵池進水口以及格柵池出水口，所述格柵池進水口的水平高度高于格柵池出水口的水平高度，所述格柵池出水口設有格柵擋板，所述格柵擋板開口的側壁滑動連接有用于封閉格柵擋板開口的頂出塊，所述頂出塊靠近格柵擋板的側壁開有若干流通孔，所述格柵擋板上設有始終驅動頂出塊沿格柵擋板的開口處朝靠近格柵池內部方向移動的彈性件，所述格柵池的頂部設有液壓缸，所述液壓缸的輸出軸上設有用于清理塑料袋的清理件。

采用上述技術方案，當污水通入格柵池時，污水推動頂出塊朝遠離格柵池內部的方向移動，頂出塊打開格柵擋板的開口，使得污水通過格柵池流向沉淀池并進行下一步的處理；當污水中的塑料袋堵塞格柵擋板的開口，且塑料袋密閉頂出塊的流通孔時，頂出塊受彈性件恢復彈力的作用朝靠近格柵池內部的方向移動，頂出塊將塑料袋頂出流通孔，然后驅動清理件清理塑料袋，減少由于塑料袋堵塞格柵擋板，導致格柵擋板不容易將初步過濾后的污水排向下一步程序，進而導致影響整個污水處理系統處理污水的效率的情況，有利于提高污水處理系統處理污水的效率。

本發明進一步設置為：所述清理件包括與液壓缸的輸出軸連接的連接桿，所述連接桿的側壁突出有清理板，所述清理板靠近格柵擋板的側壁突出有若干清理桿，所述清理桿朝向格柵池的頂部。

采用上述技術方案，只需通過驅動連接桿豎直往復運動，就能便捷地清理塑料袋，使得驅動清理件清理塑料袋變得簡單方便，有利于簡化驅動清理件的操作；同時，清理桿能及時地清理塑料袋，減少了塑料袋堵塞格柵擋板開口的時間，污水能更多地從格柵池流向下一步污水處理程序，從而提高污水處理系統處理污水的效率。

本發明進一步設置為：所述清理桿與清理板轉動連接，所述清理桿上設有用于限制清理桿轉動的扭簧，當所述清理板靜止時，所述清理板與清理桿之間的夾角大于90度。

采用上述技術方案，當驅動清理桿朝靠近格柵池的底部的方向運動時，格柵池內的污水會施加一個朝向格柵池頂部的力給清理桿，污水推動清理桿朝向連接桿的方向轉動，從而避免清理桿與格柵擋板摩擦，有利于保護清理桿，進而延長清理件的使用壽命；當驅動清理桿朝遠離格柵池的底部運動時，污水會施加一個驅動清理桿朝向遠離連接桿的方向轉動的力，污水推動清理桿朝遠離連接桿的方向轉動，使得清理桿更加容易抓取塑料袋，通過上述設置，清理桿既不容易與格柵擋板摩擦，又能更好地清理塑料袋。

本發明進一步設置為：所述清理桿遠離清理板的一端設有斜面。

采用上述技術方案，通過斜面的設置，當驅動清理桿帶動塑料袋移動至靠近格柵池頂部的位置后，再驅動清理桿朝靠近格柵池底部的方向移動時，塑料袋能更好地脫離清理桿，避免塑料袋持續地被清理桿鉤掛，導致清理桿無法清理其他塑料袋的情況。

本發明進一步設置為：所述頂出塊的長度大于格柵擋板的厚度，當所述格柵池未注入污水時，所述頂出塊突出于格柵擋板的開口靠近格柵池內部的一側。

采用上述技術方案，當塑料袋堵塞格柵擋板的開口以及頂出塊的流通孔時，彈性件恢復彈性，使得連接板的側壁與格柵擋板遠離格柵池內部的側壁抵接，且頂出塊的一端突出于格柵擋板靠近格柵池內部的側壁，從而將塑料袋頂出，由此能夠保護清理桿，減少清理塑料袋時清理桿長期與格柵擋板的側壁摩擦而發生損害的情況，從而延長清理桿的使用壽命。

本發明進一步設置為：所述格柵池內設有用于收集塑料袋的收集件。

采用上述技術方案，當清理件將塑料袋清理后，通過驅動該收集件，就能便捷地將塑料袋收集起來，待收集件收集塑料袋一段時間后，清理工人再清理收集件內的塑料袋，從而減少清理工人清理塑料袋的次數，有利于減輕清理工人的工作。

本發明進一步設置為：所述收集件包括設于格柵池側壁上的中空段，所述中空段靠近格柵池出水口，且所述中空段位于格柵池出水口的上方，所述收集件還包括設于中空段內的排水板，所述排水板的側壁開有若干用于排水的通孔，所述排水板的壁厚小于格柵池側壁的壁厚。

采用上述技術方案，由于排水板上設有若干通孔，靠近格柵池頂部的污水朝向排水板流動，當清理件將塑料袋移動至格柵池靠近頂部的位置時，污水帶動塑料袋朝排水板的方向移動，從而使得塑料袋儲存在中空段內，利用水流的推動力就能驅動收集件，有利于減少操作收集件的難度。

綜上所述，本發明具有以下有益效果：

1.通過保溫艙、鼓風艙以及輔熱艙的設置，在低溫條件下啟動能夠提供恒溫?zé)犸L(fēng)，為污水處理系統供氧的同時，為微生物提供適宜的生長溫度，保證其活性，從而保證該系統在寒冷條件下依然能夠高效地運行，提高污水處理效率，適應性好；而且該熱風均勻，富余熱空氣通過管路返回至恒溫艙，減少了熱損失。

2.通過格柵池、頂出塊以及清理件的設置，防止塑料袋堵塞地下滲透單元的管道，同時清理件及時處理污水中的塑料袋，減少了塑料袋堵塞格柵池出水口的時間，從而提高污水處理系統處理污水的效率。

3.通過扭簧、清理板、清理桿以及斜面的設置，既能保護清理件，又能更好地清理塑料袋。

4.與現有技術相比，整個系統污水效率高，單位面積的污水處理量達到3t/m2，而且能耗更低，由常規的0.1度/t減少一倍以上，約為0.05度/t以下，節能效果顯著。

（發明人：李寧;高麗英;晏萍;楊彬烈;鐘林清;陳鍵）
