公布日：2023.12.19
申請日：2023.08.15
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/06(2023.01)N
摘要
本發明公開了一種一體化節能污水處理系統，涉及污水處理技術領域，包括污水預處理單元、熱管式集熱單元與污水閃蒸冷凝單元；所述污水預處理單元包括格柵收集池，所述括格柵收集池的下端通過水管連通有斜板沉淀池，所述斜板沉淀池的一側連通有凈化池，所述凈化池的一側設置有出水口，所述凈化池的另一側設置有進水口，所述出水口通過管道連通有第一儲水箱，所述第一儲水箱通過管道連通第二儲水箱，所述第二儲水箱內部設置有電加熱器；所述熱管式集熱單元包括熱管式集熱器，所述熱管式集熱器電性連接有控制器；本發明可以解決現有方案中污水處理能耗過高的問題，同時采用熱管式集熱單元提供電能，解決能源問題。
權利要求書

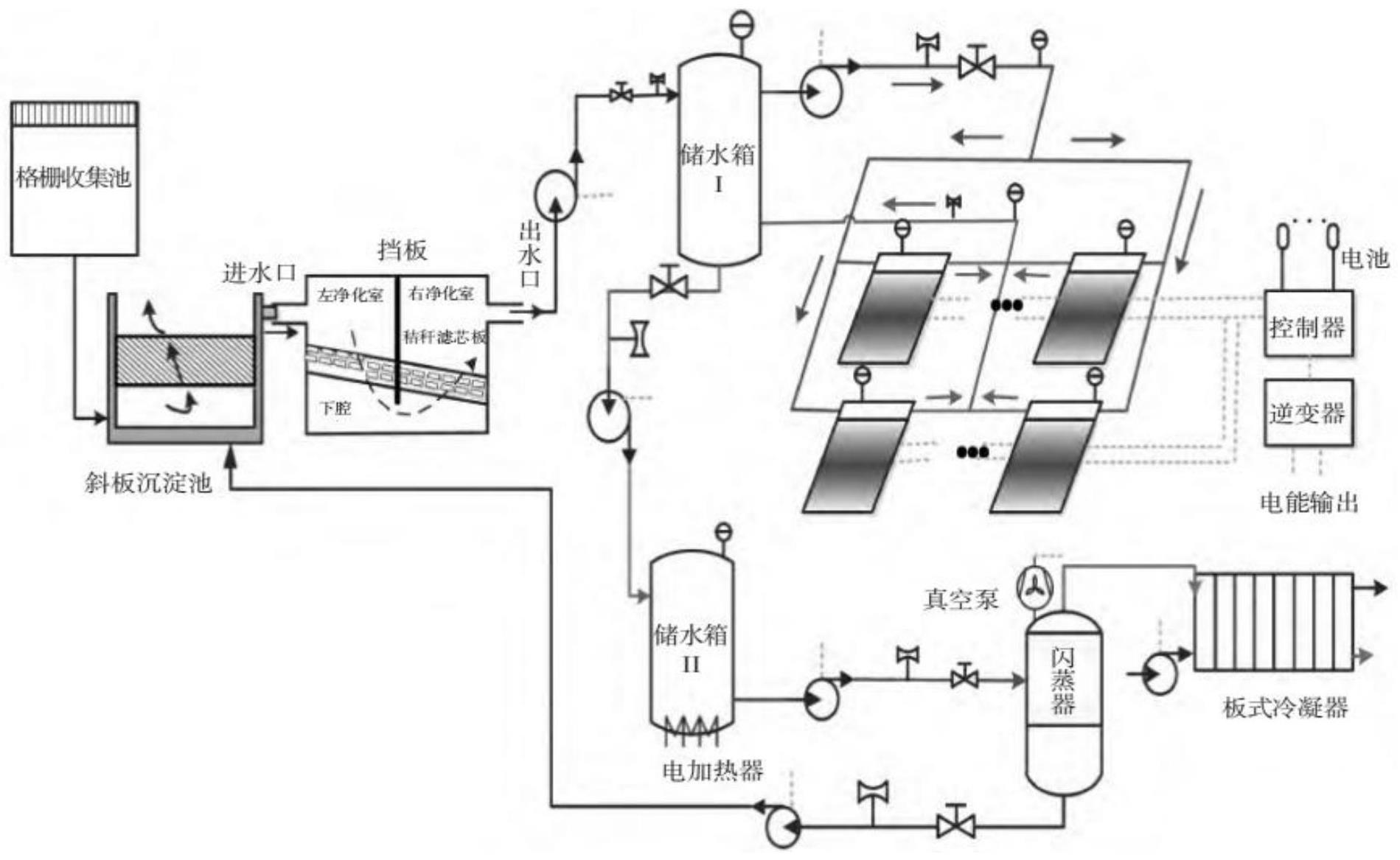

1.一種一體化節能污水處理系統，其特征在于，包括污水預處理單元、熱管式集熱單元與污水閃蒸冷凝單元；所述污水預處理單元包括格柵收集池，所述括格柵收集池的下端通過水管連通有斜板沉淀池，所述斜板沉淀池的一側連通有凈化池，所述凈化池的一側設置有出水口，所述凈化池的另一側設置有進水口，所述出水口通過管道連通有第一儲水箱，所述第一儲水箱通過管道連通第二儲水箱，所述第二儲水箱內部設置有電加熱器；所述熱管式集熱單元包括熱管式集熱器，所述熱管式集熱器電性連接有控制器，所述控制器的一端電性連接有電池，所述控制器的另一端電性連接有逆變器；所述污水閃蒸冷凝單元包括板式冷凝器、所述板式冷凝器的一端連通有閃蒸器，所述閃蒸器的上端設置有真空泵。
2.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述凈化池與斜板沉淀池通過進水口連通，所述凈化池的頂端固定安裝有擋板，所述凈化池的兩側內壁之間設置有秸稈濾芯板。
3.根據權利要求2所述的一種一體化節能污水處理系統，其特征在于，所述秸稈濾芯板傾斜角度為30°至60°，所述擋板的下端與秸稈濾芯板的下端貼合，所述凈化池的內部由擋板與秸稈濾芯板分隔為左凈化室、右凈化室與下腔。
4.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述污水預處理單元與污水閃蒸冷凝單元通過閃蒸器與第二儲水箱相連通，所述閃蒸器的一側通過管道與第二儲水箱相連通，所述閃蒸器的下端通過管道與斜板沉淀池相連通。
5.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述污水預處理單元與熱管式集熱單元通過第一儲水箱與熱管式集熱器相連通，所述熱管式集熱器的換熱器入口與第一儲水箱相連通，所述熱管式集熱器的換熱器出口與第一儲水箱相連通。
6.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述熱管式集熱單元的污水處理的發電量，包括：計算所述熱管式集熱器分配到電池與逆變器轉換的發電量，表達式為：P＝HAηK其中，P表示為熱管式集熱器中光伏電池的發電量，H表示為太陽的輻射能，η表示為電池的轉換效率，K表示為修正系數。
7.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述污水預處理單元與熱管式集熱單元的對流換熱量，包括：Qx＝M2CWΔT其中，Qx表示為污水預處理單元與熱管式集熱單元的對流換熱量，M2表示為熱管式集熱器中流道換熱器進出口流體質量流量，CW表示為污水的比熱容，ΔT表示為熱管式集熱器中流道換熱器進出口的溫差。
8.根據權利要求1所述的一種一體化節能污水處理系統，其特征在于，所述污水預處理單元與污水閃蒸冷凝單元的污水處理率，包括：計算所述板式冷凝器的污水處理速度，表達式為：
其中，hm表示為為大氣壓下未飽和熱水的焓值，hn表示為閃蒸壓力、溫度下的飽和水的焓值，X表示為閃蒸氣化率，V表示為板式冷凝器的污水處理速度；計算所述污水處理率，表達式為：
其中，S表示為污水處理率，M表示為污水處理的總量，T表示為污水處理的時間。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一；為此，本發明提出了一種一體化節能污水處理系統，可以解決現有方案中污水處理能耗過高的問題，同時采用熱管式集熱單元提供電能，解決能源問題。
為實現上述目的，本發明的第一方面提供了一種一體化節能污水處理系統，包括污水預處理單元、熱管式集熱單元與污水閃蒸冷凝單元；
所述污水預處理單元包括格柵收集池，所述括格柵收集池的下端通過水管連通有斜板沉淀池，所述斜板沉淀池的一側連通有凈化池，所述凈化池的一側設置有出水口，所述凈化池的另一側設置有進水口，所述出水口通過管道連通有第一儲水箱，所述第一儲水箱通過管道連通第二儲水箱，所述第二儲水箱內部設置有電加熱器；
所述熱管式集熱單元包括熱管式集熱器，所述熱管式集熱器電性連接有控制器，所述控制器的一端電性連接有電池，所述控制器的另一端電性連接有逆變器；
所述污水閃蒸冷凝單元包括板式冷凝器、所述板式冷凝器的一端連通有閃蒸器，所述閃蒸器的上端設置有真空泵。
優選地，所述凈化池與斜板沉淀池通過進水口連通，所述凈化池的頂端固定安裝有擋板，所述凈化池的兩側內壁之間設置有秸稈濾芯板。
優選地，所述秸稈濾芯板傾斜角度為30°至60°，所述擋板的下端與秸稈濾芯板的下端貼合，所述凈化池的內部由擋板與秸稈濾芯板分隔為左凈化室、右凈化室與下腔。
優選地，所述污水預處理單元與污水閃蒸冷凝單元通過閃蒸器與第二儲水箱相連通，所述閃蒸器的一側通過管道與第二儲水箱相連通，所述閃蒸器的下端通過管道與斜板沉淀池相連通。
優選地，所述污水預處理單元與熱管式集熱單元通過第一儲水箱與熱管式集熱器相連通，所述熱管式集熱器的換熱器入口與第一儲水箱相連通，所述熱管式集熱器的換熱器出口與第一儲水箱相連通。
優選地，所述熱管式集熱單元的污水處理的發電量，包括：
計算所述熱管式集熱器分配到電池與逆變器轉換的發電量，表達式為：
P＝HAηK
其中，P表示為熱管式集熱器中光伏電池的發電量，H表示為太陽的輻射能，η表示為電池的轉換效率，K表示為修正系數。
優選地，所述污水預處理單元與熱管式集熱單元的對流換熱量，包括：
Qx＝M2CWΔT
其中，Qx表示為污水預處理單元與熱管式集熱單元的對流換熱量，M2表示為熱管式集熱器中流道換熱器進出口流體質量流量，CW表示為污水的比熱容，ΔT表示為熱管式集熱器中流道換熱器進出口的溫差。
優選地，所述污水預處理單元與污水閃蒸冷凝單元的污水處理率，包括：
計算所述板式冷凝器的污水處理速度，表達式為：
其中，hm表示為為大氣壓下未飽和熱水的焓值，hn表示為閃蒸壓力、溫度下的飽和水的焓值，X表示為閃蒸氣化率，V表示為板式冷凝器的污水處理速度；
計算所述污水處理率，表達式為：
其中，S表示為污水處理率，M表示為污水處理的總量，T表示為污水處理的時間。
與現有技術相比，本發明的有益效果是：
本發明通過污水預處理單元將污水進行凈化過濾處理，處理之后通過熱管式集熱單元與污水閃蒸冷凝單元對水進行冷凝收集，在污水處理過程中由熱管式集熱單元進行供能，從而可以解決現有方案中污水處理能耗過高的問題，同時采用熱管式集熱單元提供電能，解決能源問題。
（發明人：田兵建;李海燕;陳熠）
