公布日：2023.05.23

申請日：2023.03.27

分類號：C02F3/28(2023.01)I;C02F1/00(2023.01)I;B01D46/30(2006.01)I;B01D46/10(2006.01)I

摘要

本發明涉及工業廢水處理技術領域，且公開了一種工業廢水的脈沖厭氧處理裝置，包括殼體，所述殼體底部固定連接有支撐腿，所述殼體內側固定連接有虹吸機構，所述殼體左側固定連接有過濾機構，所述殼體右側固定連接有排氣機構，所述殼體前側設置有透明窗口，所述過濾機構左側固定連接有進水管。該工業廢水的脈沖厭氧處理裝置及其處理工藝，通過設置虹吸機構，在兩組U形管的作用下可以從殼體內底部的不同方向產生虹吸效果，可以提高對工業廢水的處理效果，在喇叭口的作用下可以提高虹吸面積，提高防止結垢的效果，在格柵的作用下防止較大的雜物進入到U形管道內，確保該裝置對工業廢水的處理效率，防止該裝置出現損壞。

權利要求書

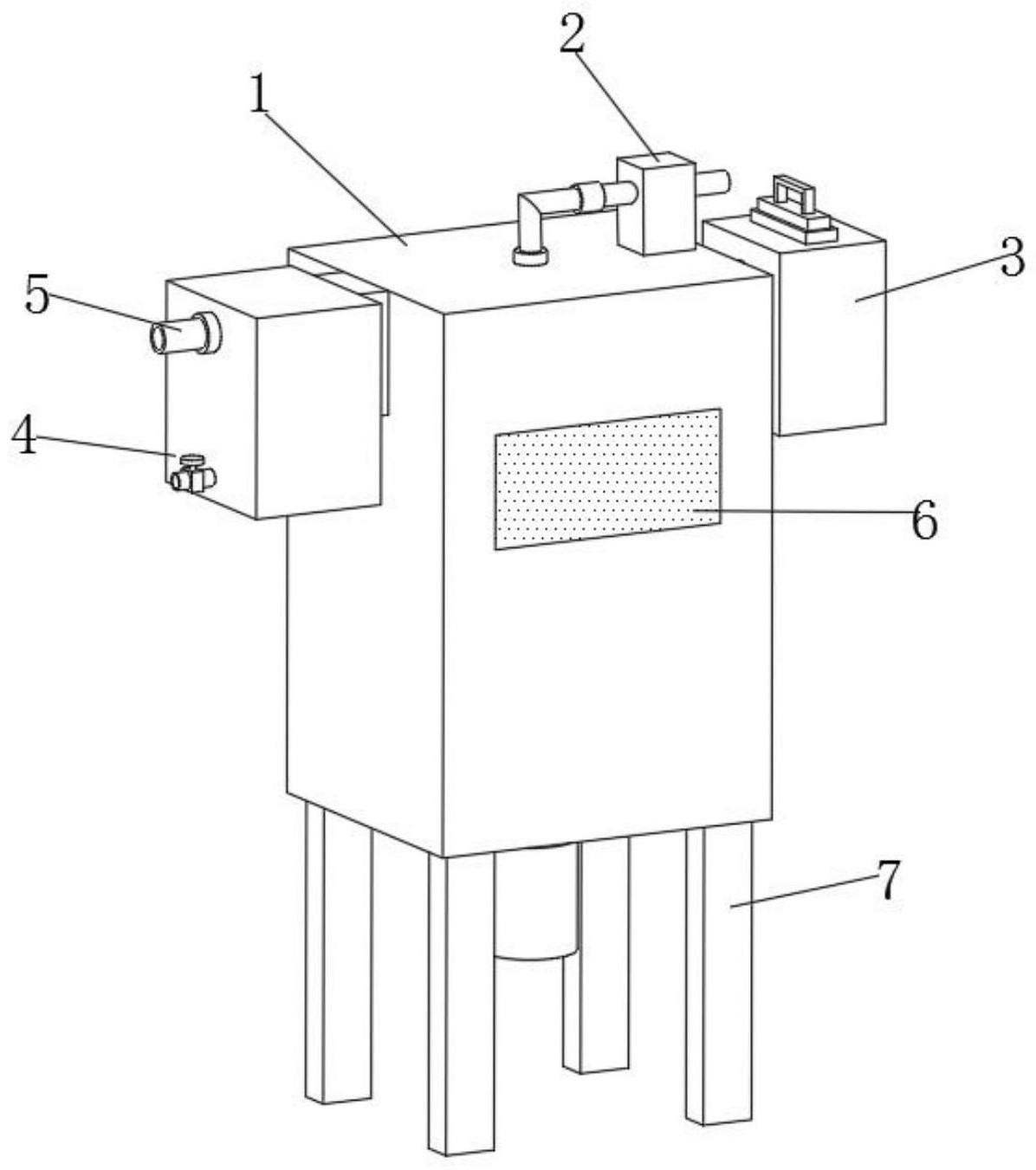

1.一種工業廢水的脈沖厭氧處理裝置，包括殼體(1)，其特征在于：所述殼體(1)底部固定連接有支撐腿(7)，所述殼體(1)內側固定連接有虹吸機構(2)，所述殼體(1)左側固定連接有過濾機構(4)，所述殼體(1)右側固定連接有排氣機構(3)，所述殼體(1)前側設置有透明窗口(6)，所述過濾機構(4)左側固定連接有進水管(5)；所述虹吸機構(2)包括U形管(206)，所述U形管(206)固定連接于殼體(1)內底部，所述U形管(206)頂部固定連接有連接管(212)，所述連接管(212)頂端固定連接有連接筒(209)，所述連接筒(209)頂部固定連接有輔助氣管(203)，所述U形管(206)右側底端貫穿于殼體(1)底部，所述U形管(206)左側底端固定連接有喇叭口(207)，所述喇叭口(207)底部固定連接有格柵(210)，所述輔助氣管(203)頂端貫穿于殼體(1)頂部。

2.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述U形管(206)設置有兩根，兩根U形管(206)對稱分布在殼體(1)內底部，兩根所述U形管(206)相對面固定連接有同一根導管，所述導管底端貫穿于殼體(1)底部。

3.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述輔助氣管(203)頂端設置有閥門一(204)，所述輔助氣管(203)外表面固定連接有固定座(205)，所述固定座(205)固定連接在殼體(1)頂部。

4.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述U形管(206)右側底端固定連接有匯合管(208)，所述匯合管(208)中間靠上設置有閥門二(211)，導管固定連接在匯合管(208)頂部，所述殼體(1)左側固定連接有出水管(201)，所述出水管(201)中間設置有控制閥(202)。

5.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述過濾機構(4)包括除雜盒(409)，所述除雜盒(409)固定連接于殼體(1)左側，所述除雜盒(409)內底部固定連接有隔板(408)，所述隔板(408)頂部通過銷軸活動連接有活動板(407)，所述活動板(407)頂部靠右設置有鋼絲網(410)。

6.根據權利要求5所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述除雜盒(409)左側固定連接有排污管(404)，所述排污管(404)右端貫穿于除雜盒(409)左側，所述除雜盒(409)內頂部固定連接有擋塊(401)，所述除雜盒(409)右側固定連接有連通管(405)，所述連通管(405)右端貫穿于殼體(1)左側。

7.根據權利要求5所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述除雜盒(409)內左側固定連接有安裝塊(402)，所述安裝塊(402)底部固定連接有電動伸縮桿(406)，所述電動伸縮桿(406)底端固定連接有壓塊(403)，所述壓塊(403)底部與活動板(407)頂部相接觸。

8.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述排氣機構(3)包括固定塊(307)，所述固定塊(307)固定連接于殼體(1)右側，所述固定塊(307)右側固定連接有過濾盒(306)，所述過濾盒(306)左側固定連接有進氣管(308)，所述進氣管(308)左端貫穿于殼體(1)右側，所述殼體(1)頂部開設有凹槽(305)，所述凹槽(305)底部貫穿于過濾盒(306)頂部并延伸入過濾盒(306)內底部，所述凹槽(305)內側設置有盒體(303)，所述盒體(303)內側設置有活性炭包(310)。

9.根據權利要求8所述的一種工業廢水的脈沖厭氧處理裝置，其特征在于：所述盒體(303)左右兩側均開設有通孔(309)，所述盒體(303)頂部固定連接有把手(301)，所述盒體(303)外表面靠上設置有密封圈(302)，所述密封圈(302)外表面與凹槽(305)內側緊密貼合，所述過濾盒(306)右側設置有防塵網(304)。

10.根據權利要求1所述的一種工業廢水的脈沖厭氧處理裝置的處理工藝，其特征在于：包括以下步驟：S1、工業廢水的預處理工業廢水中國進水管(5)進入到除雜盒(409)內，在擋塊(401)的作用下使工業廢水落在鋼絲網(410)頂部，鋼絲網(410)對工業廢水中的較大的漂浮物進行過濾，過濾后的水體通過除雜盒(409)右側的連接管(212)進入到殼體(1)內，當鋼絲網(410)頂部的漂浮物增多時，啟動電動伸縮桿(406)，電動伸縮桿(406)伸長推動壓塊(403)向下移動，壓塊(403)向下移動推動活動板(407)左側向下移動，鋼絲網(410)頂部的雜物在活動板(407)傾斜的作用下進入到除雜盒(409)內左側，通過排污管(404)可以對其進行清理；S2、工業廢水的虹吸處理進入到殼體(1)內的工業廢水進入到殼體(1)內后，關閉閥門一(204)和閥門二(211)，當殼體(1)內的水位到達一定深度時，殼體(1)內的水體通過U形管(206)進入到導管內通過導管進入到匯合管(208)內，當匯合管(208)內的水體積累一定量時，打開閥門二(211)，在水流動的作用下使U形管(206)產生虹吸效果，此時兩根U形管(206)相遠離一側均產生吸力，從而通過喇叭口(207)對殼體(1)內底部的雜物進行吸取，防止工業廢水在殼體(1)內底部結垢；S3、裝置內氣體的處理虹吸機構(2)在對殼體(1)內的工業廢水進行處理時，殼體(1)內的空氣通過進氣管(308)進入到過濾盒(306)內，進入到過濾盒(306)內的空氣在活性炭包(310)的作用下可以對過濾盒(306)內的空氣進行過濾，過濾后的空氣通過防塵網(304)排出至過濾盒(306)外。

發明內容

本發明的目的在于提供一種工業廢水的脈沖厭氧處理裝置及其處理工藝，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種工業廢水的脈沖厭氧處理裝置，包括殼體，所述殼體底部固定連接有支撐腿，所述殼體內側固定連接有虹吸機構，所述殼體左側固定連接有過濾機構，所述殼體右側固定連接有排氣機構，所述殼體前側設置有透明窗口，所述過濾機構左側固定連接有進水管。

所述虹吸機構包括U形管，所述U形管固定連接于殼體內底部，所述U形管頂部固定連接有連接管，所述連接管頂端固定連接有連接筒，所述連接筒頂部固定連接有輔助氣管，所述U形管右側底端貫穿于殼體底部，所述U形管左側底端固定連接有喇叭口，所述喇叭口底部固定連接有格柵，所述輔助氣管頂端貫穿于殼體頂部。

優選的，所述U形管設置有兩根，兩根U形管對稱分布在殼體內底部，兩根所述U形管相對面固定連接有同一根導管，所述導管底端貫穿于殼體底部。

優選的，所述輔助氣管頂端設置有閥門一，所述輔助氣管外表面固定連接有固定座，所述固定座固定連接在殼體頂部。

優選的，所述U形管右側底端固定連接有匯合管，所述匯合管中間靠上設置有閥門二，所述導管固定連接在匯合管頂部，所述殼體左側固定連接有出水管，所述出水管中間設置有控制閥。

優選的，所述過濾機構包括除雜盒，所述除雜盒固定連接于殼體左側，所述除雜盒內底部固定連接有隔板，所述隔板頂部通過銷軸活動連接有活動板，所述活動板頂部靠右設置有鋼絲網。

優選的，所述除雜盒左側固定連接有排污管，所述排污管右端貫穿于除雜盒左側，所述除雜盒內頂部固定連接有擋塊，所述除雜盒右側固定連接有連通管，所述連通管右端貫穿于殼體左側。

優選的，所述除雜盒內左側固定連接有安裝塊，所述安裝塊底部固定連接有電動伸縮桿，所述電動伸縮桿底端固定連接有壓塊，所述壓塊底部與活動板頂部相接觸。

優選的，所述排氣機構包括固定塊，所述固定塊固定連接于殼體右側，所述固定塊右側固定連接有過濾盒，所述過濾盒左側固定連接有進氣管，所述進氣管左端貫穿于殼體右側，所述殼體頂部開設有凹槽，所述凹槽底部貫穿于過濾盒頂部并延伸入過濾盒內底部，所述凹槽內側設置有盒體，所述盒體內側設置有活性炭包。

優選的，所述盒體左右兩側均開設有通孔，所述盒體頂部固定連接有把手，所述盒體外表面靠上設置有密封圈，所述密封圈外表面與凹槽內側緊密貼合，所述過濾盒右側設置有防塵網。

本發明要解決的另一技術問題是提供一種工業廢水的脈沖厭氧處理裝置的處理工藝，包括以下步驟：

S1、工業廢水的預處理

工業廢水中國進水管進入到除雜盒內，在擋塊的作用下使工業廢水落在鋼絲網頂部，鋼絲網對工業廢水中的較大的漂浮物進行過濾，過濾后的水體通過除雜盒右側的連接管進入到殼體內，當鋼絲網頂部的漂浮物增多時，啟動電動伸縮桿，電動伸縮桿伸長推動壓塊向下移動，壓塊向下移動推動活動板左側向下移動，鋼絲網頂部的雜物在活動板傾斜的作用下進入到除雜盒內左側，通過排污管可以對其進行清理；

S2、工業廢水的虹吸處理

進入到殼體內的工業廢水進入到殼體內后，關閉閥門一和閥門二，當殼體內的水位到達一定深度時，殼體內的水體通過U形管進入到導管內通過導管進入到匯合管內，當匯合管內的水體積累一定量時，打開閥門二，在水流動的作用下使U形管產生虹吸效果，此時兩根U形管相遠離一側均產生吸力，從而通過喇叭口對殼體內底部的雜物進行吸取，防止工業廢水在殼體內底部結垢；

S3、裝置內氣體的處理

虹吸機構在對殼體內的工業廢水進行處理時，殼體內的空氣通過進氣管進入到過濾盒內，進入到過濾盒內的空氣在活性炭包的作用下可以對過濾盒內的空氣進行過濾，過濾后的空氣通過防塵網排出至過濾盒外。

與現有技術相比，本發明的有益效果是：

1、該工業廢水的脈沖厭氧處理裝置及其處理工藝，通過設置虹吸機構，在使用過程中，在兩組U形管的作用下可以從殼體內底部的不同方向產生虹吸效果，可以提高對工業廢水的處理效果，在喇叭口的作用下可以提高虹吸面積，提高防止結垢的效果，在格柵的作用下防止較大的雜物進入到U形管道內，確保該裝置對工業廢水的處理效率，防止該裝置出現損壞。

2、該工業廢水的脈沖厭氧處理裝置及其處理工藝，通過設置過濾機構，在使用過程中，在鋼絲網的作用下可以對工業廢水中的較大的雜物進行過濾，在電動伸縮桿和壓塊的作用下可以對鋼絲網頂部的雜物進行清理，從而防止雜物造成該裝置的堵塞，進一步提高了對工業廢水的處理效率，增加了該裝置的使用壽命。

3、該工業廢水的脈沖厭氧處理裝置及其處理工藝，通過設置排氣機構，在使用過程中，在進氣管和過濾盒的作用下可以對殼體內的空氣進行收集，在活性炭包的作用下可以對空氣進行過濾，防止殼體內的氣體被工人吸入，造成一定的傷害，提高了該裝置的安全性。

（發明人：陳益兵）
