吸附增強廢水多污染物協同去除調控工藝

發布時間:2024-4-17 14:20:58  中國污水處理工程網

公布日:2023.05.05

申請日:2022.12.29

分類號:C02F9/00(2023.01)I;C02F1/28(2023.01)I;C02F1/78(2023.01)N;C02F1/72(2023.01)N;C02F1/52(2023.01)N;C02F1/42(2023.01)N;C02F1/463(2023.01)N;

C02F101/30(2006.01)N

摘要

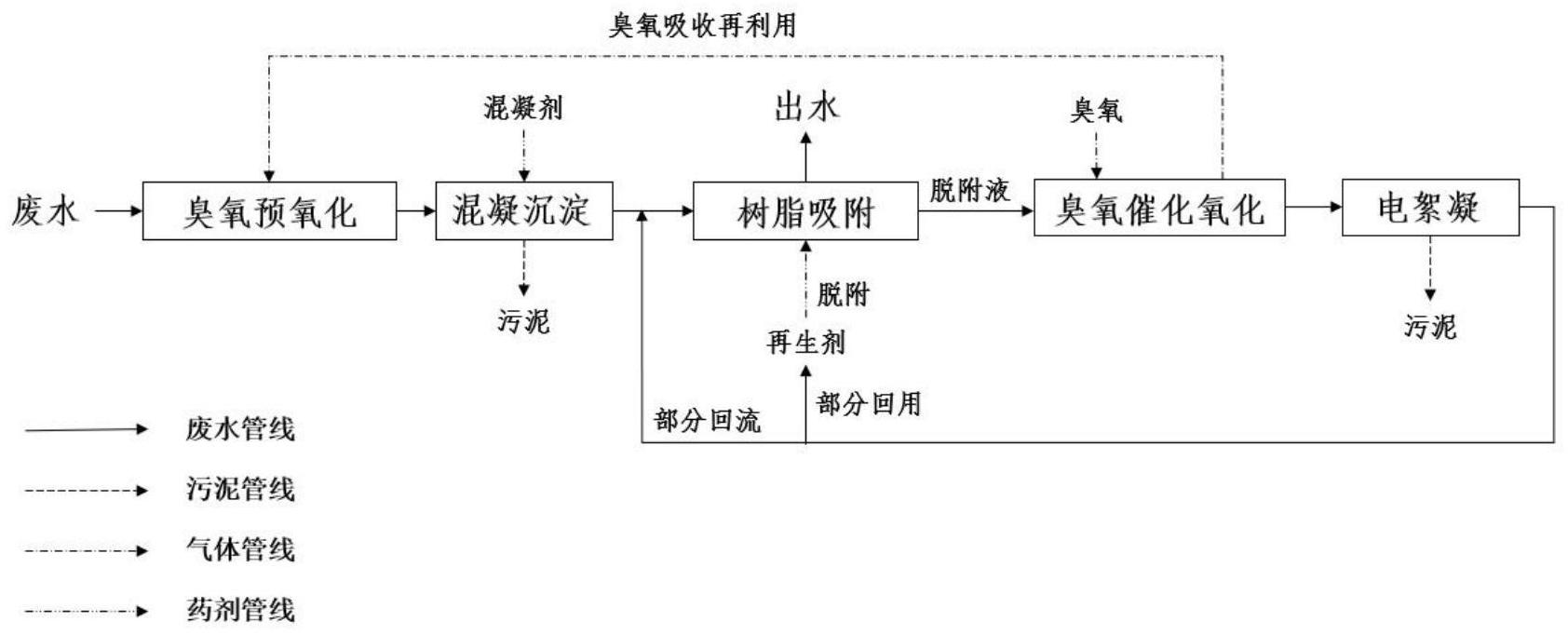

本發明公開了一種以吸附增強為核心的廢水多污染物協同去除調控方法,首先將生化處理后的廢水流經臭氧預氧化系統,出水流入混凝沉淀系統,之后投加混凝劑進行混凝沉淀處理;將處理后的出水流入樹脂吸附系統進行吸附處理;對使用過的樹脂進行再生處理,并收集脫附液;收集的脫附液流入臭氧催化氧化系統,進行脫附液強化處置,出水流入電絮凝系統;處理后的出水進行回流。本發明通過樹脂吸附增強臭氧催化氧化系統處理效果,并通過臭氧氧化處理增強樹脂吸附效果,降低能耗,提高有機物深度去除能力,能夠?qū)崿F(xiàn)樹脂再生液的自循環,簡化工藝流程,縮短反應時間,降低成本。


權利要求書

1.一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:包括以下步驟:步驟SI:首先將生化處理后的廢水流經臭氧預氧化系統,出水流入混凝沉淀系統,之后投加混凝劑進行混凝沉淀處理,并排出混凝沉淀后的污泥;步驟S2:將步驟S1處理后的出水流入樹脂吸附系統進行吸附處理;步驟S3:對步驟S2中使用過的樹脂進行再生處理,并收集脫附液;步驟S4:步驟S3中收集的脫附液流入臭氧催化氧化系統,進行脫附液強化處置,出水流入電絮凝系統進一步處理;步驟S5:將步驟S4處理后的出水進行回流實現再利用或再處理,其中一部分用于配制再生劑,另一部分與步驟S1混凝沉淀處理后的出水混合后進一步進入樹脂吸附系統通過增強吸附實現深度凈化處理,經過回流之后的水體經樹脂吸附系統處理后從出水排出;所述步驟S1-步驟S5按照先后順序依次進行。

2.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S1與步驟S4中,混凝沉淀處理中混凝劑為鋁系、鐵系、鋁鐵系無機混凝劑中的一種或幾種,混凝劑投加量為20-80mg/L。

3.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S1中廢水流經臭氧預氧化系統處理時,臭氧氧化接觸時間為10-40min,臭氧初始通量為1-2mg/min;步驟S4中,收集的脫附液流入臭氧催化氧化系統,臭氧催化氧化接觸時間為1060min,臭氧初始通量為14mg/min。

4.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S2中,所述樹脂吸附系統中樹脂包括除氨氮吸附樹脂、離子交換樹脂、磁性樹脂、螯合樹脂中的一種或幾種。

5.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S2中,樹脂吸附系統中廢水流速為18BV/h

6.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S3中,通過再生劑對步驟S2使用過的樹脂進行脫附再生。

7.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S3中,樹脂再生處理時再生劑采用215NaCl/NaOH溶液,流速為16BV/h,再生液量為1.53BV。

8.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S4,臭氧催化氧化系統中催化劑為鋁系催化劑、鐵系催化劑、生物炭催化劑及其負載型催化劑中的一種或幾種。

9.根據權利要求1所述的一種以吸附增強為核心的廢水多污染物協同去除調控方法,其特征在于:步驟S4,所述電絮凝系統中的電流密度為150mA/cm2之間,陰陽極間距為110cm之間,水力停留時間為120min。

10.根據權利要求1-9中任一項所述的以吸附增強為核心的廢水多污染物協同去除調控方法應用于有機廢水深度降解處理。

發明內容

針對背景技術中提到的問題,本發明針對現在石化、焦化等行業廢水的尾水處理難度大,傳統的直接臭氧氧化處理方式成本過高,低濃度導致的氧化劑利用率低,而單一的吸附技術處理深度有限,且脫附液需單獨處理,再生液循環處理流程復雜,成本高等問題,針對性提出一種以吸附增強為核心的廢水深度凈化多過程耦合調控方法,通過樹脂吸附增強臭氧催化氧化系統處理效果,并通過臭氧氧化處理增強樹脂吸附效果,降低能耗,充分發揮各工段的獨特優勢與協同作用,提高有機物深度去除能力,能夠?qū)崿F(xiàn)樹脂再生液的自循環,簡化工藝流程,減少占地,縮短反應時間,大大降低成本。本申請適于工業廢水生化尾水的深度處理,有效發揮多過程耦合強化的優勢,可實現多污染物協同去除,并同時實現了樹脂脫附液的高效處置與循環利用、氧化劑的梯級利用、混凝劑的高效利用以及吸附劑的功能增強。本發明方法穩定性好、藥耗量低,可大幅降低運行成本,應用推廣前景廣闊。

本發明的上述技術目的是通過以下技術方案得以實現的:

一種以吸附增強為核心的廢水多污染物協同去除調控方法,包括以下步驟:

步驟S1:首先將生化處理后的廢水流經臭氧預氧化系統,出水流入混凝沉淀系統,之后投加混凝劑進行混凝沉淀處理,并排出混凝沉淀后的污泥;

步驟S2:將步驟S1處理后的出水流入樹脂吸附系統進行吸附處理;

步驟S3:對步驟S2中使用過的樹脂進行再生處理,并收集脫附液;

步驟S4:步驟S3中收集的脫附液流入臭氧催化氧化系統,進行脫附液強化處置,出水流入電絮凝系統,之后投加混凝劑再次進行混凝沉淀處理;

步驟S5:將步驟S4處理后的出水進行回流實現再利用或再處理,其中一部分用于配制再生劑,另一部分與步驟S1混凝沉淀處理后的出水混合后進一步進入樹脂吸附系統通過增強吸附實現深度凈化處理;經過一次的回流之后,水體經樹脂吸附系統處理后從出水排出。

所述步驟S1-步驟S5按照先后順序依次進行。

優選的是,步驟S1與步驟S4中,混凝沉淀處理中混凝劑為鋁系、鐵系、鋁鐵系無機混凝劑中的一種或幾種,混凝劑投加量為20-80mg/L;炷齽┩都恿繛20-80mg/L范圍內的任意值,如20mg/L30mg/L,40mg/L,50mg/L,60mg/L,70mg/L80mg/L。

上述任一方案中優選的是,步驟S1中廢水流經臭氧預氧化系統處理時,臭氧氧化接觸時間為10-40min,臭氧初始通量為1-2mg/min,臭氧氧化接觸時間為10-40min范圍內的任意值,如10min20min,30min40min,臭氧初始通量為1-2mg/min范圍內的任意值,如1mg/min2mg/min。步驟S4中,收集的脫附液流入臭氧催化氧化系統,臭氧催化氧化接觸時間為1060min,臭氧初始通量為14mg/min,臭氧氧化接觸時間為10-60min范圍內的任意值,如10min,20min,30min,40min,50min,60min;臭氧初始通量為1-4mg/min范圍內的任意值,如1mg/min,2mg/min,3mg/min,4mg/min

上述任一方案中優選的是,步驟S2中,所述樹脂吸附系統中樹脂包括除氨氮吸附樹脂、離子交換樹脂、磁性樹脂、螯合樹脂中的一種或幾種。經過步驟S2處理后,多種污染物去除率同時獲得有效提升,吸附出水得到深度凈化。

上述任一方案中優選的是,步驟S2中,樹脂吸附系統中廢水流速為18BV/h,吸附體積為50150BV。樹脂吸附系統中廢水流速為18BV/h范圍內的任意值,如1BV/h,2BV/h3BV/h,4BV/h,5BV/h6BV/h,7BV/h8BV/h。吸附體積為50150BV范圍內的任意值,如50BV,80BV100BV,120BV140BV,150BV

上述任一方案中優選的是,步驟S3中,通過再生劑對步驟S2使用過的樹脂進行脫附再生。通過再生劑對使用過的樹脂進行脫附再生,脫附液排出后用清洗水將樹脂清洗干凈,準備下一批次待用,同時廢水流經其他樹脂,保證整體系統可連續運行。

上述任一方案中優選的是,步驟S3中,樹脂再生處理時再生劑采用215NaCl/NaOH溶液,流速為16BV/h。該步驟中再生劑可以采用2NaCl/NaOH溶液,5NaCl/NaOH溶液,6NaCl/NaOH溶液,8NaCl/NaOH溶液,10NaCl/NaOH溶液,12NaCl/NaOH溶液,15NaCl/NaOH溶液;流速為1BV/h,2BV/h,3BV/h,4BV/h,5BV/h6BV/h。步驟S3中,通過反洗脫附樹脂材料表面和內部的有機物,流速為14BV/h,再生液量為1.53BV,反洗后的樹脂通過大量的清洗水進行清洗,清洗水量為1.53BV,洗掉殘存在樹脂表面和內部的殘留液,隨后將沖洗水排空,準備下一次使用。

上述任一方案中優選的是,步驟S4,臭氧催化氧化系統中催化劑為鋁系催化劑、鐵系催化劑、生物炭催化劑及其負載型催化劑中的一種或幾種。

上述任一方案中優選的是,步驟S4,所述電絮凝系統中的電流密度為150mA/cm2之間,陰陽極間距為110cm之間,水力停留時間為120min。電流密度為150mA/cm2范圍內的任意值,如1mA/cm2,10mA/cm2,20mA/cm2,30mA/cm2,40mA/cm2,50mA/cm2;陰陽極間距可以為1cm,3cm,5cm,6cm。

上述任一方案中優選的是,步驟S4中,所述臭氧催化氧化系統,通過臭氧發生器所產生的臭氧以及臭氧催化氧化系統內的催化劑的進一步催化作用對步驟S3濃縮后的脫附液進行高效臭氧催化氧化處理,溢出的臭氧氣體無需單獨吸收液進行吸收處理直接進入步驟S1中的臭氧預氧化系統中對其進水進行臭氧氧化預處理,降解污染物的同時,所述樹脂吸附系統出水作為臭氧吸收液,降低了工藝成本。

上述任一方案中優選的是,步驟S5中,將步驟S4處理后的出水進行回流實現再利用或再處理,其中20%用于配制再生劑,80%與步驟S1混凝沉淀處理后的出水混合后進一步進入樹脂吸附系統通過增強吸附實現深度凈化處理;經過一次的回流之后,水體經樹脂吸附系統處理后從出水排出。

本發明還公開上述的以吸附增強為核心的廢水多污染物協同去除調控方法應用于有機廢水深度降解處理。

綜上所述,本發明主要具有以下有益效果:

本申請公開一種以吸附增強為核心的廢水多污染物協同去除調控方法,通過選取合適的樹脂材料,在樹脂吸附系統中利用樹脂材料表面大量的活性位點與帶電基團,一并吸附去除且富集尾水中的苯類或酚類化合物、有機酸等多類溶解性有機物,由于其具有吸附容量大,處理深度高,運營成本低,可再生重復使用等優點,在廢水尾水深度處理方面顯現出巨大的針對性技術耦合優勢。而分離后產生的高濃度脫附液,具備更高的初始濃度,可以顯著提高臭氧催化氧化的效率和臭氧利用率。過量未被利用的臭氧可以通過樹脂吸附之前進行預氧化處理,進行有效再利用并吸收,大大降低成本,同時增強樹脂吸附效果。脫附液經過臭氧催化氧化處理后,其混凝效果大幅增強,可經過混凝處理進一步實現脫附液的再生與循環利用,使得針對性的組合樹脂吸附與臭氧催化氧化技術形成了良好的技術性耦合與經濟性耦合優勢。具體的:

(1)本申請先通過臭氧預氧化與混凝增強樹脂吸附效果,樹脂吸附去除尾水中大量溶解性有機物,并進行濃縮富集,脫附后形成高濃度脫附液,再對其進行臭氧催化氧化處理,可大大提高臭氧的利用效率。

(2)將溢出臭氧通入樹脂吸附進水前端進行預處理,使其作為臭氧的吸收液的同時,對多余臭氧進行再次利用,分解溶解性有機物,增強后續樹脂吸附效果,減少額外占地與設備投入,大大降低了成本,并提高了安全性。

(3)脫附液經過臭氧催化氧化處理后,其混凝沉淀處理能力大幅增強,構成了良好的耦合效果,經過混凝處理后,可適量補充再升劑,實現再生劑再生循環利用,能夠?qū)崿F(xiàn)樹脂再生液的自循環,簡化工藝流程,減少占地,體現出良好的技術耦合特性與經濟性耦合優勢。

(4)該方法可在弱堿性pH下對石化、焦化等廢水生化尾水進行有效處理,不引入新的金屬,不需要調節pH,可有效發揮多過程交互強化的優勢,同時實現了樹脂脫附液的高效處置與循環利用、氧化劑梯級利用、混凝劑高效利用以及吸附劑功能增強,從而大幅降低集成工藝成本,且本發明方法簡單易操作,穩定性較好,應用前景非常廣闊。

(5)采用鈉鹽溶液進行樹脂的反洗再生,對設備要求低,操作簡易安全;

(6)本發明反應過程簡單,并且涉及的原料價廉易得,無危險昂貴的化學藥品,安全性能高且綠色環保。

(7)本發明適于工業廢水生化尾水的深度處理,有效發揮了多過程耦合強化的優勢,可實現多污染物協同去除,并同時實現了樹脂脫附液的高效處置與循環利用、氧化劑的梯級利用、混凝劑的高效利用以及吸附劑的功能增強。本發明方法穩定性好、藥耗量低,可大幅降低運行成本,應用推廣前景廣闊。

發明人:劉福強;荊世超;張為國;李杰;范俊;梁英;徐根華;李愛民
