公布日：2023.04.28
申請日：2023.03.03
分類號：C02F9/00(2023.01)I;C07F9/30(2006.01)I;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/04(2023.01)N;C02F1/66(2023.01)N;C02F103/36(2006.01)N
摘要
本發明涉及廢水處理技術領域，公開了一種資源化處理含磷廢水的方法。包括以下步驟：1）對含磷廢水進行膜濃縮處理直至膜濃縮液中有機磷呈固形態，得到含有固形態有機磷的濃濃縮液a和透過液a；2）對步驟1）中得到的膜濃縮液進行膜分離處理，得到含有固形態有機磷的濃縮液b和含有鹽分的透過液b，將含有鹽分的透過液b進行蒸發結晶得到工業鹽；3）對含有固形態有機磷的濃縮液b進行過濾處理，得到含有固形態有機磷的過濾濃液和過濾清液，對含有固形態有機磷的過濾濃液進行干燥處理得到固形態有機磷。本發明含磷廢水處理方法可以在回收無機鹽的同時回收有機磷，工藝簡單，易于控制，提高資源利用率，降低企業廢水處理成本。
權利要求書
1.一種資源化處理含磷廢水的方法，其特征在于，包括以下步驟：1）對含磷廢水進行膜濃縮處理直至膜濃縮液中有機磷呈固形態，得到含有固形態有機磷的濃濃縮液a和透過液a；2）對步驟1）中得到的膜濃縮液進行膜分離處理，得到含有固形態有機磷的濃縮液b和含有鹽分的透過液b，將含有鹽分的透過液b進行蒸發結晶得到工業鹽；3）對含有固形態有機磷的濃縮液b進行過濾處理，得到含有固形態有機磷的過濾濃液和過濾清液，對含有固形態有機磷的過濾濃液進行干燥處理得到固形態有機磷。
2.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟1）中對含磷廢水進行膜濃縮處理前還經過過濾預處理；所述預處理后得到的產水進入后序膜濃縮處理工序，所述預處理后得到的濃水返回到前端生產工藝；所述過濾預處理方法為板框過濾、中空纖維膜過濾、管式膜過濾、濾袋過濾、濾芯過濾中的一種或多種。
3.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟1）膜濃縮處理過程中使用的膜為納濾膜和/或反滲透膜；所述膜濃縮處理過程中采用的系統至少分為2段；所述膜濃縮系統水回收率控制在75~90%。
4.根據權利要求3所述的一種資源化處理含磷廢水的方法，其特征在于，所述膜濃縮處理過程中采用的系統采用2段或3段，每段由3-6根膜元件串聯組成；當膜濃縮系統為2段時，運行參數為：第一段水回收率控制在50~60%，運行壓力控制在50~70bar；第二段水回收率控制在40~50%，運行壓力控制在65~100bar；當膜濃縮系統為3段時，運行參數為：第一段水回收率控制在50~60%，運行壓力控制在50~70bar；第二段水回收率控制在40~50%，運行壓力控制在65~100bar；第三段水回收率控制在30~50%，運行壓力控制在70~100bar。
5.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟1）中含磷廢水進行膜濃縮處理前加酸調節pH和/或降溫處理；所述含磷廢水加硫酸調節pH至2.0~2.5；所述含磷廢水溫度降至20~25℃。
6.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟1）中透過液a進入一級反滲透濃縮處理，得到濃縮液c和透過液c；所述透過液c直接回用或進入多級反滲透處理后再回用；所述濃縮液c返回步驟1）膜濃縮處理工序前端或依次將濃縮液c進行中壓反滲透、高壓反滲透處理或依次將濃縮液c進行中壓反滲透、蝶式反滲透處理。
7.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟2）中膜分離采用的膜為超濾膜和/或疏松納濾膜；所述膜分離采用的系統分為1段或2段或3段，每段由2-4根膜元件串聯組成；所述膜分離水回收率控制在70~95%；所述含有鹽分的透過液b經過蒸發結晶過程中進行冷凝處理，得到的冷凝液回用或者直接排放。
8.根據權利要求7所述的一種資源化處理含磷廢水的方法，其特征在于，所述超濾膜的截留分子量為2K~100K；所述疏松納濾膜二價鹽透過率≥50%。
9.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟3）中對固形態有機磷的濃縮液b進行過濾處理前，還經過洗濾步驟，得到洗濾濃液和洗濾透過液，所述洗濾濃液進入后續過濾處理，洗濾透過液進行蒸發結晶得到工業鹽。
10.根據權利要求1所述的一種資源化處理含磷廢水的方法，其特征在于，所述步驟3）中過濾清液返回前端生產工藝；所述含有固形態有機磷的過濾濃液干燥過程中進行冷凝處理，產生的冷凝液回用或直接排放。
發明內容
本發明為解決含磷廢水中有機磷不能回收造成有機磷浪費的問題，提供了一種資源化處理含磷廢水的方法，該方法可以在回收無機鹽的同時回收有機磷，工藝簡單，易于控制，提高資源利用率，降低企業廢水處理成本。

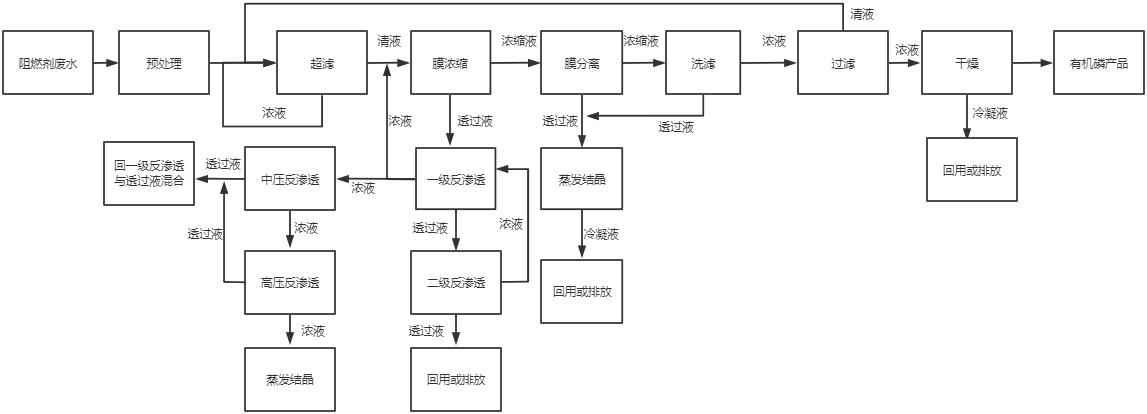

本發明為實現發明目的，采用以下技術方案：一種資源化處理含磷廢水的方法，包括以下步驟：1）對含磷廢水進行膜濃縮處理直至膜濃縮液中有機磷呈固形態，得到含有固形態有機磷的濃濃縮液a和透過液a；2）對步驟1）中得到的膜濃縮液進行膜分離處理，得到含有固形態有機磷的濃縮液b和含有鹽分的透過液b，將含有鹽分的透過液b進行蒸發結晶得到工業鹽；3）對含有固形態有機磷的濃縮液b進行過濾處理，得到含有固形態有機磷的過濾濃液和過濾清液，對含有固形態有機磷的過濾濃液進行干燥處理得到固形態有機磷。
本發明處理含磷廢水先使用膜濃縮工序使廢液中的二乙基次膦酸鋁有機磷呈固形態析出，然后使用膜分離工序?qū)⑷芙庠趶U水中的鹽與固形態的二乙基次膦酸鋁分離，實現有機磷與鹽分的分離和回收，工序簡單，容易控制。
作為優選，所述步驟1）中對含磷廢水進行膜濃縮處理前還經過過濾預處理。
作為優選，所述預處理后得到的產水進入后序膜濃縮處理工序，所述預處理后得到的濃水返回到前端生產工藝。
作為優選，所述過濾預處理方法為板框過濾、中空纖維膜過濾、管式膜過濾、濾袋過濾、濾芯過濾中的一種或多種。
作為優選，所述步驟1）膜濃縮處理過程中使用的膜為納濾膜和/或反滲透膜。
作為優選，所述膜濃縮處理過程中采用的系統至少分為2段。
作為優選，所述膜濃縮系統水回收率控制在75~90%。
作為優選，所述膜濃縮處理過程中采用的系統采用2段或3段，每段由3-6根膜元件串聯組成。
本發明實驗過程中研究發膜濃縮過程中采用單段膜濃縮，二乙基次膦酸鋁有機磷濃縮倍數不夠，二乙基次膦酸鋁有機磷不能從料液中呈現固定態析出，因此本發明膜濃縮系統至少采用2段，從而使二乙基次膦酸鋁有機磷呈現固定態析出。
作為優選，所述當膜濃縮系統為2段時，運行參數為：第一段水回收率控制在50~60%，運行壓力控制在50~70bar；第二段水回收率控制在40~50%，運行壓力控制在65~100bar。
作為優選，所述當膜濃縮系統為3段時，運行參數為：第一段水回收率控制在50~60%，運行壓力控制在50~70bar；第二段水回收率控制在40~50%，運行壓力控制在65~100bar；第三段水回收率控制在30~50%，運行壓力控制在70~100bar。
作為優選，所述步驟1）中含磷廢水進行膜濃縮處理前加酸調節pH和/或降溫處理。
作為優選，所述含磷廢水加硫酸調節pH至2.0~2.5；所述含磷廢水溫度降至20~25℃。本發明在對阻燃劑廢水進行加酸或降低處理，能夠一定程度上提高二乙基次膦酸鋁有機磷的純度。另外，本發明加酸降pH優選為硫酸，硫酸能夠與阻燃劑廢水中的碳酸鹽反應生成硫酸鹽，從而提高資源化回收硫酸鈉的純度。
作為優選，所述步驟1）中透過液a進入一級反滲透濃縮處理，得到濃縮液c和透過液c；所述透過液c直接回用或排放或進入多級反滲透處理后再回用；所述多級反滲透不限于二級反滲透、三級反滲透、四級反滲透、五級反滲透，優選二級反滲透；所述多級反滲透處理后濃水返回一級反滲透前端，所述多級反滲透產水直接回用或排放。
作為優選，所述濃縮液c返回步驟1）膜濃縮處理工序前端或依次將濃縮液c進行中壓反滲透、高壓反滲透處理或依次將濃縮液c進行中壓反滲透、蝶式反滲透處理；所述高壓反滲透優選卷式高壓反滲透；所述經過高壓反滲透或蝶式反滲透處理后的濃水蒸發結晶回收硫酸鈉；所述經過上述兩道反滲透處理后的透過液回一級反滲透與一級反滲透的產水混合。
作為優選，所述步驟2）中膜分離采用的膜為超濾膜和/或疏松納濾膜。
作為優選，所述膜分離采用的系統分為1段或2段或3段，每段由2-4根膜元件串聯組成。
作為優選，所述膜分離水回收率控制在70~95%。
作為優選，所述含有鹽分的透過液b經過蒸發結晶過程中進行冷凝處理，得到的冷凝液回用或者直接排放。
作為優選，所述超濾膜的截留分子量為2K~100K。
作為優選，所述疏松納濾膜二價鹽透過率≥50%。
作為優選，所述步驟3）中對固形態有機磷的濃縮液b進行過濾處理前，還經過洗濾步驟，得到洗濾濃液和洗濾透過液，所述洗濾濃液進入后續過濾處理，洗濾透過液進行蒸發結晶得到工業鹽。本發明經過洗濾步驟能夠顯著提高回收有機磷的純度。
作為優選，所述述步驟3）中過濾清液返回前端生產工藝。
作為優選，所述含有固形態有機磷的過濾濃液干燥過程中進行冷凝處理，產生的冷凝液回用或直接排放。
本發明具有如下有益效果：1）先使用膜濃縮工序使廢液中的二乙基次膦酸鋁有機磷呈固形態析出，然后使用膜分離工序?qū)⑷芙庠趶U水中的鹽與固形態的二乙基次膦酸鋁有機磷分離，實現有機磷與鹽分的分離和回收，工序簡單，容易控制；2）本發明資源化回收得到的二乙基次膦酸鋁有機磷和硫酸鈉具有較高的純度。
（發明人：陳楚龍;游曉偉;段國波）
