公布日：2023.12.15
申請日：2023.09.20
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F3/06(2023.01)I;C02F1/00(2023.01)I;C02F3/28(2023.01)I;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/
56(2023.01)N
摘要
本發明涉及污水處理領域，公開了一種污水處理用組合式生物濾池及控制方法，包括依次設置的氣浮池、過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池；其中，所述氣浮池位于上方，過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池位于下方；所述氣浮池的污水進口位于一側上方，所述氣浮池的出水口位于另一側下方，所述氣浮池的排渣口位于出水口同側的上方，所述氣浮池上方還設置刮渣機，用于刮除懸浮物。本發明在生物濾池前端聯合了氣浮池與過濾池，去除了大部分懸浮物，減少了曝氣及布水系統堵塞的可能性，延長了系統的運行周期，減少了反沖洗的次數。將曝氣生物濾池與升流式厭氧濾池聯用，增加了氮磷處理效果。
權利要求書
1.一種污水處理用組合式生物濾池，其特征在于，包括依次設置的氣浮池、過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池；其中，所述氣浮池位于上方，過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池位于下方；所述氣浮池的污水進口位于一側上方，所述氣浮池的出水口位于另一側下方，所述氣浮池的排渣口(6)位于出水口同側的上方，所述氣浮池上方還設置刮渣機(5)，用于刮除懸浮物。

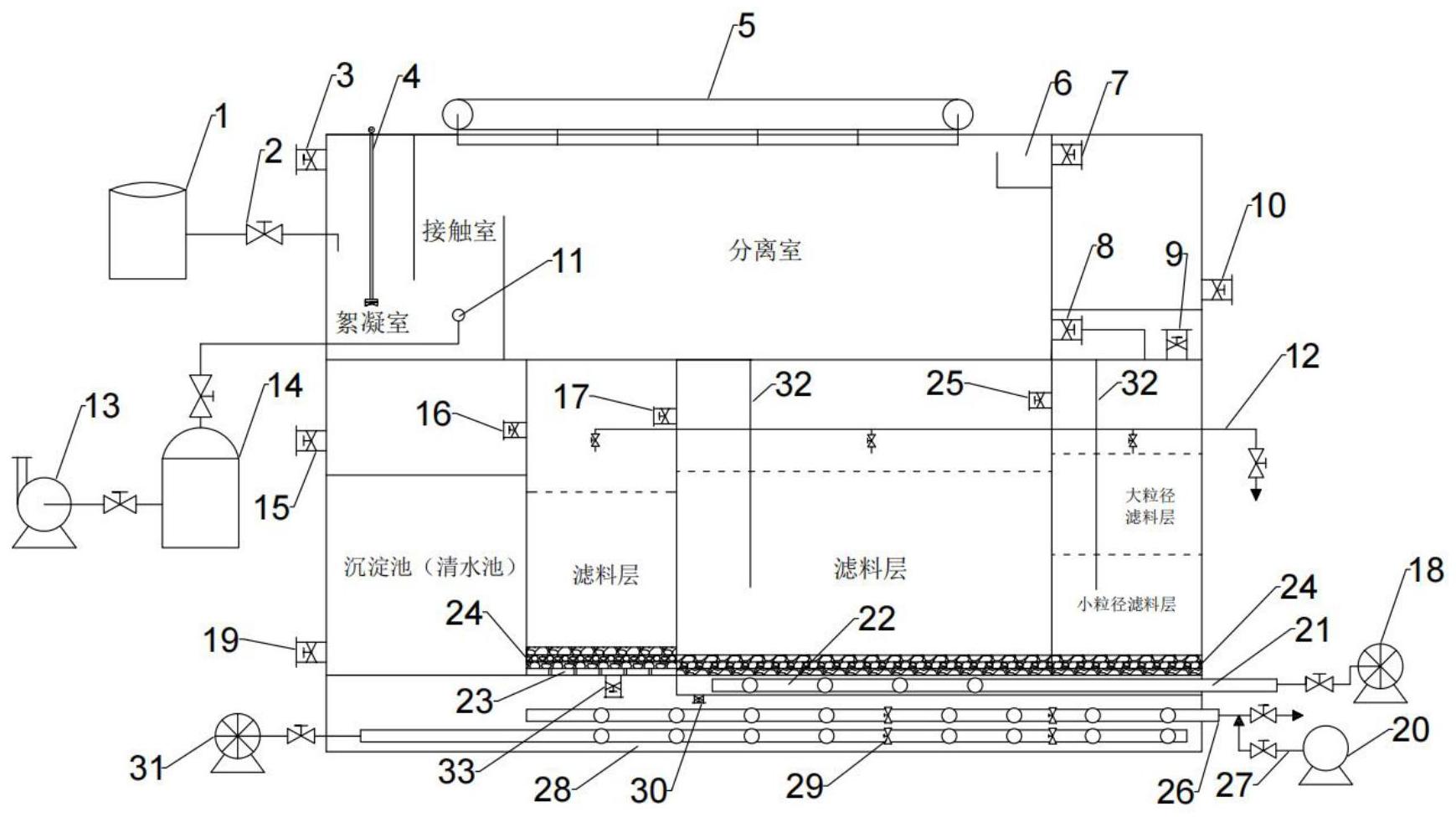

2.如權利要求1所述的污水處理用組合式生物濾池，其特征在于：所述氣浮池一側設置有加藥罐(1)，所述加藥罐(1)上方設置有加藥管道(2)并伸入所述氣浮池內；所述氣浮池內部固定設置有兩個上下交錯的隔板，所述隔板將氣浮池內部從左至右分為絮凝室、接觸室與分離室；所述絮凝室內設置有攪拌裝置(4)，所述接觸室內設置有釋放器(11)，所述釋放器(11)用于釋放微小氣泡，所述氣浮池外側安裝有設置空壓機(13)及溶氣罐(14)，所述空壓機(13)、溶氣罐(14)與所述釋放器(11)連接，能夠產生微小氣泡并進入氣浮池。
3.如權利要求2所述的污水處理用組合式生物濾池，其特征在于：所述氣浮池一側設有集渣槽，用于收集產生的懸浮物，所述集渣槽一側上方設置有氣浮池排泥管(7)，所述集渣槽另一側下方設置有集渣槽排泥管(10)。
4.根據權利要求3所述的污水處理用組合式生物濾池，其特征在于，所述過濾池包括從上至下依次分布的大粒徑濾料層、小粒徑濾料層和濾料支托層(24)；其中，所述大粒徑填料層采用火山巖、礫石、鵝卵石中的一種或多種；所述小粒徑濾料層采用沸石、火山巖、礫石、石英砂、陶粒中的一種或多種；所述過濾池上方設置有過濾池出水口(25)，所述過濾池上部固定連接有導流板(32)，所述出水口(25)與所述曝氣生物濾池上部連通，所述過濾池一側上方設置有過濾池溢流口(9)。
5.根據權利要求4所述的污水處理用組合式生物濾池，其特征在于，所述曝氣生物濾池包括從上至下依次分布的濾料層、濾料支托層(24)及曝氣管(22)，所述曝氣管(22)通過下部設置有曝氣用空氣管(21)與外接的鼓風曝氣機(18)連接；所述曝氣生物濾池下部設置有曝氣生物濾池排泥口(30)；所述曝氣生物濾池上部也固定設置有一個導流板(33)；所述曝氣生物濾池背離所述過濾池的一側上方設置有曝氣生物濾池區出水口(17)，所述曝氣生物濾池區出水口(17)與所述升流式厭氧濾池底部連通。
6.根據權利要求1所述的污水處理用組合式生物濾池，其特征在于，所述升流式厭氧濾池包括從上至下依次分布的濾料層、濾料支托層(24)和布水板(23)，所述升流式厭氧濾池底部設置有升流式厭氧濾池進水口(33)，所述升流式厭氧濾池進水口(33)與曝氣生物濾池區出水口(17)之間通過管道連通；所述升流式厭氧濾池背離所述曝氣生物濾池的一側上方設置有升流式厭氧濾池區出水口(16)，所述升流式厭氧濾池區出水口(16)與所述沉淀池上部連通；所述沉淀池一側下方設置有沉淀池排泥口(19)，上方設置有沉淀區溢流口，所述清水池一側底部設置有清水池出水口(15)。
7.根據權利要求1所述的污水處理用組合式生物濾池，其特征在于，所述組合式生物濾池還包括反沖洗模塊，所述反沖洗模塊包括：反沖洗水排放管(12)，所述反沖洗水排放管(12)設置在所述過濾池、曝氣生物濾池、升流式厭氧濾池上方；處理水排水管(26)，所述處理水排水管(26)設置在所述過濾池、升流式厭氧濾池、曝氣生物濾池下方；反沖洗水泵(20)，所述反沖洗水泵(20)一側通過反沖洗水進水管(27)與處理水排水管(26)連接，所述反沖洗水泵(20)另一側與清水池連通，為反沖洗進行供水；反沖洗用空氣管(28)，所述反沖洗用空氣管(28)位于所述處理水排水管(26)下方，且與外接的反洗風機(31)連接；反沖洗的閥門(29)，所述反沖洗的閥門(29)設置在所述處理水排水管(26)、反沖洗用空氣管(28)上。
8.根據權利要求1所述的污水處理用組合式生物濾池，其特征在于，所述刮渣機(5)包括：伺服電機(501)，所述伺服電機(501)安裝在所述氣浮池的頂面上；帶輥(502)，所述帶輥(502)設置有兩個，兩個所述帶輥(502)分置于所述氣浮池頂面的兩側，所述帶輥(502)均轉動安裝在所述氣浮池的頂面上，其中一個所述帶輥(502)與所述伺服電機(501)傳動連接；傳送帶(503)，所述傳送帶(503)套設在兩個所述帶輥(502)上；刮渣板(504)，所述刮渣板(504)設置有多個，多個刮渣板(504)等間距固定設置在所述傳送帶(503)的表面；插槽(505)，所述插槽(505)開設在所述刮渣板(504)的底端上；板體(506)，所述板體(506)滑動連接在所述插槽(505)內，且底端設置成彎曲形狀；滑槽(507)，所述滑槽(507)開設在所述刮渣板(504)的兩側壁上；滑塊(508)，所述滑塊(508)滑動安裝在所述滑槽(507)內，所述滑塊(508)與板體(506)側壁固定連接；浮動圈(509)，所述浮動圈(509)環繞固定在所述板體(506)的中部上。
9.根據權利要求8所述的污水處理用組合式生物濾池，其特征在于，所述滑塊(508)外側均固定連接著連接架(510)的頂端，所述連接架(510)頂端朝向所述排渣口(6)的一側通過扭簧鉸接有擺桿(511)，所述擺桿(511)與所述連接架(510)之間連接有彈性膜(512)，所述擺桿(511)上嵌入有永磁體(514)，所述連接架(510)上嵌入固定有電磁鐵(513)，所述氣浮池的側壁上布設有接近開關，所述接近開關用于控制所述電磁鐵(513)通斷。
10.一種污水處理用組合式生物濾池的控制方法，該控制方法適用于權利要求1-9中任意一項所述的污水處理用組合式生物濾池，其特征在于，步驟如下：步驟如下：S1：將生活污水通入到氣浮池內，再啟動空壓機(13)、溶氣罐(14)與釋放器(11)產生微小氣泡并進入氣浮池，加藥罐(1)向絮凝室內投加絮凝劑聚丙烯酰胺，加速氣浮池內的懸浮物凝結；S2：刮渣機(5)將氣浮池表面懸浮的懸浮物向排渣口(6)一側趕，讓懸浮物集中進入到集渣槽內，剩余的污水依次進入到過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池內進行處理獲得清水；S3：清水一部分可直接排出或作為灌溉水使用，另一部分供給反沖洗模塊對過濾池、曝氣生物濾池及升流式厭氧濾池進行反沖洗操作。
發明內容
本發明的目的在于提供一種污水處理用組合式生物濾池及控制方法，解決以上技術問題。
本發明的目的可以通過以下技術方案實現：
一種污水處理用組合式生物濾池，包括依次設置的氣浮池、過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池；其中，所述氣浮池位于上方，過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池位于下方；
所述氣浮池的污水進口位于一側上方，所述氣浮池的出水口位于另一側下方，所述氣浮池的排渣口位于出水口同側的上方，所述氣浮池上方還設置刮渣機，用于刮除懸浮物。
作為進一步的技術方案，所述氣浮池一側設置有加藥罐，所述加藥罐上方設置有加藥管道并伸入所述氣浮池內；
所述氣浮池內部固定設置有兩個上下交錯的隔板，所述隔板將氣浮池內部從左至右分為絮凝室、接觸室與分離室；
所述絮凝室內設置有攪拌裝置，所述接觸室內設置有釋放器，所述釋放器用于釋放微小氣泡，所述氣浮池外側安裝有設置空壓機及溶氣罐，所述空壓機、溶氣罐與所述釋放器連接，能夠產生微小氣泡并進入氣浮池。
作為進一步的技術方案，所述氣浮池一側設有集渣槽，用于收集產生的懸浮物，所述集渣槽一側上方設置有氣浮池排泥管，所述集渣槽另一側下方設置有集渣槽排泥管。
作為進一步的技術方案，所述過濾池包括從上至下依次分布的大粒徑濾料層、小粒徑濾料層和濾料支托層；其中，所述大粒徑填料層采用火山巖、礫石、鵝卵石中的一種或多種；所述小粒徑濾料層采用沸石、火山巖、礫石、石英砂、陶粒中的一種或多種；
所述過濾池上方設置有過濾池出水口，所述過濾池上部固定連接有導流板，所述出水口與所述曝氣生物濾池上部連通，所述過濾池一側上方設置有過濾池溢流口。
作為進一步的技術方案，所述曝氣生物濾池包括從上至下依次分布的濾料層、濾料支托層及曝氣管，所述曝氣管通過下部設置有曝氣用空氣管與外接的鼓風曝氣機連接；所述曝氣生物濾池下部設置有曝氣生物濾池排泥口；所述曝氣生物濾池上部也固定設置有一個導流板；
所述曝氣生物濾池背離所述過濾池的一側上方設置有曝氣生物濾池區出水口，所述曝氣生物濾池區出水口與所述升流式厭氧濾池底部連通。
作為進一步的技術方案，所述升流式厭氧濾池包括從上至下依次分布的濾料層、濾料支托層和布水板，所述升流式厭氧濾池底部設置有升流式厭氧濾池進水口，所述升流式厭氧濾池進水口與曝氣生物濾池區出水口之間通過管道連通；所述升流式厭氧濾池背離所述曝氣生物濾池的一側上方設置有升流式厭氧濾池區出水口，所述升流式厭氧濾池區出水口與所述沉淀池上部連通；
所述沉淀池一側下方設置有沉淀池排泥口，上方設置有沉淀區溢流口，所述清水池一側底部設置有清水池出水口。
作為進一步的技術方案，所述組合式生物濾池還包括反沖洗模塊，所述反沖洗模塊包括：
反沖洗水排放管，所述反沖洗水排放管設置在所述過濾池、曝氣生物濾池、升流式厭氧濾池上方；
處理水排水管，所述處理水排水管設置在所述過濾池、升流式厭氧濾池、曝氣生物濾池下方；
反沖洗水泵，所述反沖洗水泵一側通過反沖洗水進水管與處理水排水管連接，所述反沖洗水泵另一側與清水池連通，為反沖洗進行供水；
反沖洗用空氣管，所述反沖洗用空氣管位于所述處理水排水管下方，且與外接的反洗風機連接；
反沖洗的閥門，所述反沖洗的閥門設置在所述處理水排水管、反沖洗用空氣管上。
作為進一步的技術方案，所述刮渣機包括：
伺服電機，所述伺服電機安裝在所述氣浮池的頂面上；
帶輥，所述帶輥設置有兩個，兩個所述帶輥分置于所述氣浮池頂面的兩側，所述帶輥均轉動安裝在所述氣浮池的頂面上，其中一個所述帶輥與所述伺服電機傳動連接；
傳送帶，所述傳送帶套設在兩個所述帶輥上；
刮渣板，所述刮渣板設置有多個，多個刮渣板等間距固定設置在所述傳送帶的表面；
插槽，所述插槽開設在所述刮渣板的底端上；
板體，所述板體滑動連接在所述插槽內，且底端設置成彎曲形狀；
滑槽，所述滑槽開設在所述刮渣板的兩側壁上；
滑塊，所述滑塊滑動安裝在所述滑槽內，所述滑塊與板體側壁固定連接；
浮動圈，所述浮動圈環繞固定在所述板體的中部上。
作為進一步的技術方案，所述滑塊外側均固定連接著連接架的頂端，所述連接架頂端朝向所述排渣口的一側通過扭簧鉸接有擺桿，所述擺桿與所述連接架之間連接有彈性膜，所述擺桿上嵌入有永磁體，所述連接架上嵌入固定有電磁鐵，所述氣浮池的側壁上布設有接近開關，所述接近開關用于控制所述電磁鐵通斷。
一種污水處理用組合式生物濾池的控制方法，該控制方法步驟如下：
S1：將生活污水通入到氣浮池內，再啟動空壓機、溶氣罐與釋放器產生微小氣泡并進入氣浮池，加藥罐向絮凝室內投加絮凝劑聚丙烯酰胺，加速氣浮池內的懸浮物凝結；
S2：刮渣機將氣浮池表面懸浮的懸浮物向排渣口一側趕，讓懸浮物集中進入到集渣槽內，剩余的污水依次進入到過濾池、曝氣生物濾池、升流式厭氧濾池、沉淀池及清水池內進行處理獲得清水；
S3：清水一部分可直接排出或作為灌溉水使用，另一部分供給反沖洗模塊對過濾池、曝氣生物濾池及升流式厭氧濾池進行反沖洗操作。
本發明的有益效果：
(1)通過設置氣浮池和過濾池對污水進行預處理的方式，降低污水中懸浮物的含量，可降低曝氣及布水系統堵塞的可能性，減少濾料流失速度，延長了系統的運行周期；同時，前端聯合了氣浮池，起到一部分脫氮除磷作用；在升流式厭氧生物濾池前端添加了曝氣生物濾池，采用倒置AO原理，將常規脫氮除磷系統的厭氧、缺氧環境倒置過來，增加了除磷效果；
(2)通過設置浮動圈，讓浮動圈底部的板體高度固定，當刮渣板處于豎直向下的狀態時，浮動圈在自身浮力作用下會懸浮在液面上，在浮動圈的浮動作用下刮渣板上部會適應性的進入到插槽內，而浮動圈下方的板體長度保持不變，因此板體進入液面的深度始終保持一致，從而能夠與液面的高度變化自適應的調整板體的高度，但始終保持板體深入液面下長度的一致性，從而降低因液面高度不同，刮渣板無法進行適應性變化導致的刮渣效率降低的可能性。
（發明人：張友德;許玲;錢益武;張明;尹星）
