公布日：2023.04.28
申請日：2023.02.10
分類號：C02F9/00(2023.01)I;C02F1/04(2023.01)I;C02F1/44(2023.01)I;C02F1/00(2023.01)I
摘要
本發明提供一種高含鹽廢水的處理回收裝置及方法，涉及污水處理領域，包括以下步驟；步驟一、通過納濾膜過濾器去除高含鹽廢水中的顆粒雜質；步驟二、對高含鹽廢水所在反應池投入藥品進行混合處理，同時對高含鹽廢水進行加熱；步驟三、采用蒸發結晶對高含鹽廢水進行發生反應，回收發生反應產生的硫酸鈉，使用反滲透裝置過濾處理中的蒸發結晶對高含鹽發生反應后的高含鹽廢水。本發明通過將高含鹽廢水通過初步的去除雜質，再通過預熱處理、蒸發和投藥的配合從而達到將高含鹽廢水進行與藥物進行充分的混合，并且再通過蒸發使高含鹽廢水得到硫酸鈉晶體，然后用固液分離工序用清水進而達到回收的效果。
權利要求書
1.一種高含鹽廢水的處理回收的方法，其特征在于，包括以下步驟；步驟一、通過納濾膜過濾器去除高含鹽廢水中的顆粒雜質；步驟二、對所述高含鹽廢水所在反應池投入藥品進行混合處理，同時對高含鹽廢水進行加熱；步驟三、采用蒸發結晶對高含鹽廢水進行發生反應，回收發生反應產生的硫酸鈉，使用反滲透裝置過濾處理中的蒸發結晶對高含鹽發生反應后的高含鹽廢水。
2.根據權利要求1所述的一種高含鹽廢水的處理回收的方法，其特征在于：所述步驟三還包括以下步驟，首先將高鹽廢水送入一次蒸發結晶器進行一次蒸發濃縮，濃縮溫度為50～150℃，濃縮到有結晶析出且剩余液體的固含量為2～30％時，在50～100℃下進行固液分離，得到硫酸鈉晶體，所述硫酸鈉晶體直接采出，在結晶器的淘洗腿用高鹽廢水對硫酸鈉晶體進行淘洗，在固液分離工序用清水再對所得固體進行洗滌。
3.根據權利要求1所述的一種高含鹽廢水的處理回收的方法，其特征在于：所述步驟二還包括以下步驟，并且對硫酸鈉晶體進行預熱處理再對投入藥品進行混合處理過程中對其產生的熱量進行回收，以得到經過加熱處理后的加熱介質，處理后得到的加熱介質回收導入至反應池的內部，并且通過循環泵傳送到加熱器中，以對于高濃度含鹽廢水進行加熱處理。
4.根據權利要求1所述的一種高含鹽廢水的處理回收的方法，其特征在于：所述納濾膜過濾器的一側設置有布袋過濾器，所述布袋過濾器內可拆卸安裝有可濾除粒徑超過5微米的顆粒物質的無紡布過濾袋，所述納濾膜過濾器采用可濾除粒徑超過1微米的顆粒物質的濾芯，所述納濾膜過濾器采用可截留分子量為150以上的納濾膜；所述步驟二中預熱處理中采用的預熱裝置為兩級預熱裝置，所述兩級預熱裝置為板式預熱器或管殼式預熱器。
5.根據權利要求1所述的一種高含鹽廢水的處理回收的方法，其特征在于：所述反應稀釋罐為多個，并且多個反應稀釋罐并聯工作；所述反應稀釋罐為立式攪拌罐，材質為搪瓷。

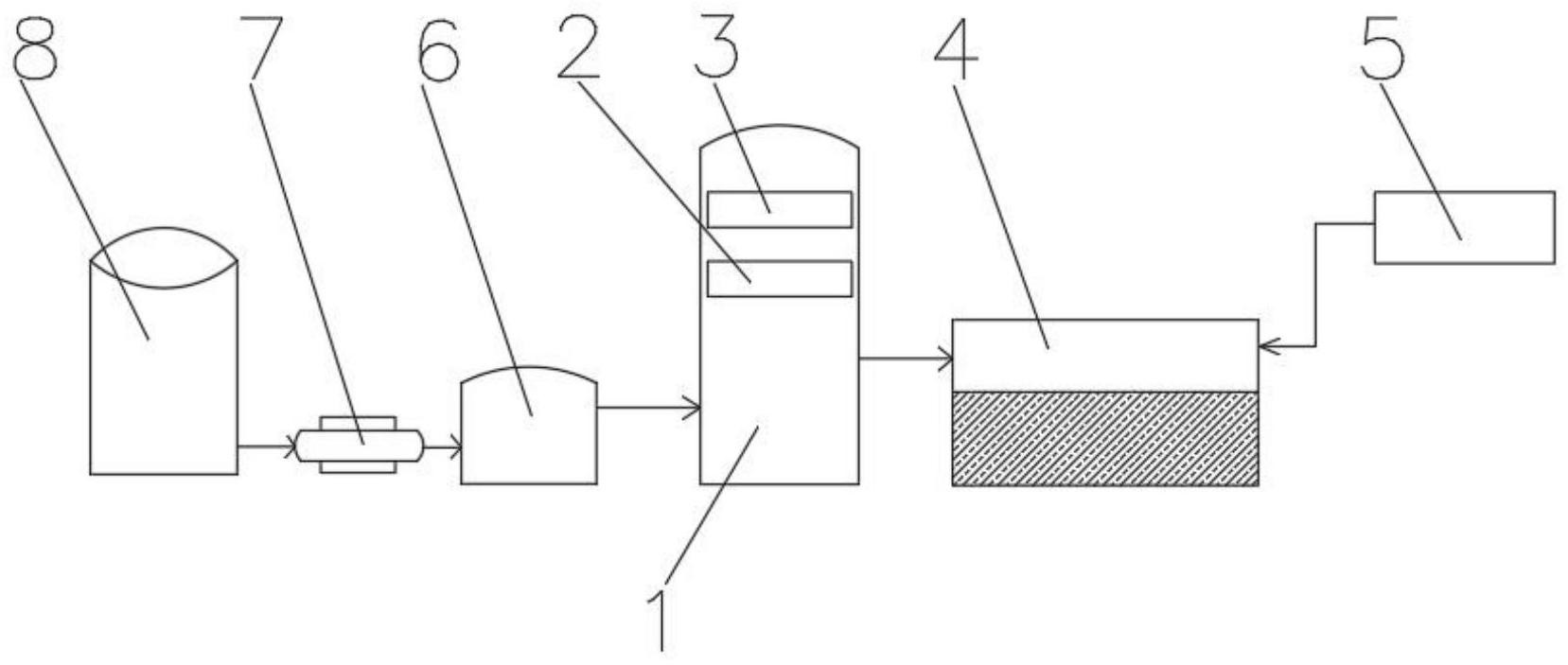

6.一種高含鹽廢水的處理回收裝置，其特征在于，包括反應稀釋罐(1)，所述反應稀釋罐(1)的內部設置有納濾膜過濾器(2)，所述反應稀釋罐(1)的內部上方設置有布袋過濾器(3)，所述反應稀釋罐(1)的一側設置有反應池(4)，所述反應池(4)的一側設置有加藥裝置(5)，所述反應稀釋罐(1)的另一側設置有板式預熱器(6)，所述板式預熱器(6)的內部設置有循環泵(7)，所述循環泵(7)的一側設置有原液罐(8)。
7.根據權利要求6所述的一種高含鹽廢水的處理回收裝置及方法，其特征在于：所述納濾膜過濾器(2)設置在布袋過濾器(3)的下方。
發明內容
針對現有技術的不足，本發明提供了一種高含鹽廢水的處理回收裝置及方法，解決了現在有得高含鹽廢水在進行處理的時候大部分都是之間進行處理，不進行過濾可能會導致處理不充分的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種高含鹽廢水的處理回收裝置及方法，包括以下步驟；
步驟一、通過納濾膜過濾器去除高含鹽廢水中的顆粒雜質；
步驟二、對所述高含鹽廢水所在反應池投入藥品進行混合處理，同時對高含鹽廢水進行加熱；
步驟三、采用蒸發結晶對高含鹽廢水進行發生反應，回收發生反應產生的硫酸鈉，使用反滲透裝置過濾處理中的蒸發結晶對高含鹽發生反應后的高含鹽廢水。
優選的，所述步驟三還包括以下步驟，首先將高鹽廢水送入一次蒸發結晶器進行一次蒸發濃縮，濃縮溫度為50～150℃，濃縮到有結晶析出且剩余液體的固含量為2～30％時，在50～100℃下進行固液分離，得到硫酸鈉晶體，所述硫酸鈉晶體直接采出，在結晶器的淘洗腿用高鹽廢水對硫酸鈉晶體進行淘洗，在固液分離工序用清水再對所得固體進行洗滌。
優選的，所述步驟二還包括以下步驟，并且對硫酸鈉晶體進行預熱處理再對投入藥品進行混合處理過程中對其產生的熱量進行回收，以得到經過加熱處理后的加熱介質，處理后得到的加熱介質回收導入至反應池的內部，并且通過循環泵傳送到加熱器中，以對于高濃度含鹽廢水進行加熱處理。
優選的，所述納濾膜過濾器的一側設置有布袋過濾器，所述布袋過濾器內可拆卸安裝有可濾除粒徑超過5微米的顆粒物質的無紡布過濾袋，所述納濾膜過濾器采用可濾除粒徑超過1微米的顆粒物質的濾芯，所述納濾膜過濾器采用可截留分子量為150以上的納濾膜；
所述步驟二中預熱處理中采用的預熱裝置為兩級預熱裝置，所述兩級預熱裝置為板式預熱器或管殼式預熱器。
優選的，所述反應稀釋罐為多個，并且多個反應稀釋罐并聯工作；所述反應稀釋罐為立式攪拌罐，材質為搪瓷。
優選的，一種高含鹽廢水的處理回收裝置，反應稀釋罐，所述反應稀釋罐的內部設置有納濾膜過濾器，所述反應稀釋罐的內部上方設置有布袋過濾器，所述反應稀釋罐的一側設置有反應池，所述反應池的一側設置有加藥裝置，所述反應稀釋罐的另一側設置有板式預熱器，所述板式預熱器的內部設置有循環泵，所述循環泵的一側設置有原液罐。
優選的，所述納濾膜過濾器設置在布袋過濾器的下方。
本發明提供了一種高含鹽廢水的處理回收裝置及方法。具備以下有益效果：
本發明通過將高含鹽廢水通過初步的去除雜質，從而提高了整體的回收的效果，再通過預熱處理、蒸發和投藥的配合從而達到將高含鹽廢水進行與藥物進行充分的混合，并且再通過蒸發使高含鹽廢水得到硫酸鈉晶體，然后得到硫酸鈉晶體用固液分離工序用清水進而達到回收的效果，通過以上的設計從而達到可以進一步地進行處理與混合。
（發明人：白淵濤;單興華;鮑丙永;柳金文;劉維青;楊學勝）
