公布日：2022.04.05
申請日：2021.12.08
分類號：C02F11/00(2006.01)I;C02F11/04(2006.01)I
摘要
本發明提供了一種污泥厭氧處理系統及方法，涉及污泥處理領域，包括調質池、滅菌罐、堿洗池、中和池以及厭氧發酵罐，其中，污泥進入調質池，調質池調節污泥的含水率；滅菌罐和堿洗池的進口并聯連接在調質池的出口，滅菌罐和堿洗池的出口并聯連接在中和池的進口；厭氧發酵罐的進口與中和池的出口相連接，該系統通過流程設計，可將污泥的滅菌率提升至90-100%，厭氧處理后的沼渣穩定化程度高，脫水效果好，后續資源化利用率高；本發明處理后污泥溶液的COD含量升高，厭氧消化分解率高，有機物降解性高。
權利要求書

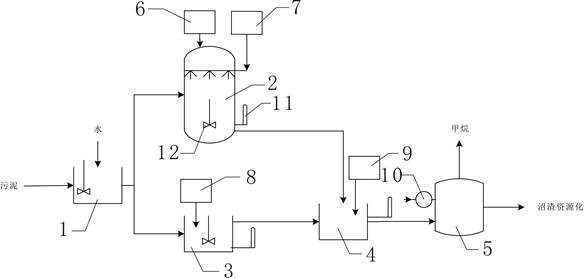

1.一種污泥厭氧處理系統，其特征在于，包括調質池、滅菌罐、堿洗池、中和池以及厭氧發酵罐，其中，污泥通過所述調質池的進口進入調質池，所述調質池外接自來水,所述調質池調節污泥的含水率；所述滅菌罐和堿洗池的進口并聯連接在所述調質池的出口，所述滅菌罐和堿洗池的出口并聯連接在所述中和池的進口；所述滅菌罐外接滅菌劑加藥罐；所述堿洗池外接堿性加藥罐；所述中和池連接有堿加藥罐；所述厭氧發酵罐的進口與所述中和池的出口相連接，所述厭氧發酵罐連接有輸入種子泥的種子泥輸送泵。
2.根據權利要求1所述的一種污泥厭氧處理系統，其特征在于，所述滅菌罐內設有噴淋機構。
3.根據權利要求2所述的一種污泥厭氧處理系統，其特征在于，所述調質池、滅菌罐、堿洗池以及中和池均設有pH計。
4.根據權利要求2所述的一種污泥厭氧處理系統，其特征在于，所述調質池、滅菌罐和堿洗池內均設有攪拌設備。
5.一種污泥厭氧處理方法，其特征在于，采用權利要求2-4中任意一項所述的污泥厭氧處理系統，具體包括以下步驟：步驟1、污泥泵入調質池，調質池內加入自來水，調節污泥含水率至92%-95%；步驟2、將調質池內40-60%污泥泵送至滅菌罐，打開滅菌劑加藥罐，添加滅菌劑；罐內污泥pH調節為2.0-4.0；攪拌速率100-120r/min，反應時間60-120min，并利用噴淋機構消除罐內產生的有害氣體,將污泥泵送至中和池；步驟3、將調質池內40-60%污泥泵送至堿洗池，打開堿性加藥罐，添加堿性藥劑，調節罐內污泥pH為11-13；攪拌速率100-120r/min，反應時間30-60min；堿洗罐停留時間為1-6h，泵送至中和池；步驟4、中和池接收滅菌罐和堿洗池的污泥比例為1：1-1.5，通過堿加藥罐調節池內污泥的pH在6.5-9.0；步驟5、中和反應的污泥泵送至厭氧發酵罐，并通過種子泥輸送泵向厭氧發酵罐中加入?yún)捬跸N子泥，并進行中溫厭氧消化。
6.根據權利要求5所述的一種污泥厭氧處理方法，其特征在于，步驟2中的滅菌劑選用硫酸、鹽酸、硝酸、乙酸和檸檬酸中至少一種。
7.根據權利要求5所述的一種污泥厭氧處理方法，其特征在于，步驟3中的堿性藥劑選用氫氧化鈉、氫氧化鈣、氫氧化鎂和氧化鈣中至少一種。
8.根據權利要求5所述的一種污泥厭氧處理方法，其特征在于，步驟5中厭氧發酵罐的罐內溫度調節至30-37℃，停留時間20-30d。
發明內容
本發明所要解決的技術問題是克服現有技術中存在的不足，提供一種污泥厭氧處理系統及方法。
本發明是通過以下技術方案予以實現：一種污泥厭氧處理系統，包括調質池、滅菌罐、堿洗池、中和池以及厭氧發酵罐，其中，污泥通過調質池的進口進入調質池，調質池外接自來水,調質池調節污泥的含水率；滅菌罐和堿洗池的進口并聯連接在調質池的出口，滅菌罐和堿洗池的出口并聯連接在中和池的進口；滅菌罐外接滅菌劑加藥罐；堿洗池外接堿性加藥罐；中和池連接有堿加藥罐；厭氧發酵罐的進口與中和池的出口相連接，厭氧發酵罐連接有輸入種子泥的種子泥輸送泵。
根據上述技術方案，優選的，滅菌罐內設有噴淋機構。
根據上述技術方案，優選的，調質池、滅菌罐、堿洗池以及中和池均設有pH計。
根據上述技術方案，優選的，調質池、滅菌罐和堿洗池內均設有攪拌設備。
本發明還公開了一種污泥厭氧處理方法，采用上述的污泥厭氧處理系統，具體包括以下步驟：步驟1、污泥泵入調質池，調質池內加入自來水，調節污泥含水率至92%-95%；步驟2、將調質池內40-60%污泥泵送至滅菌罐，打開滅菌劑加藥罐，添加滅菌劑；罐內污泥pH調節為2.0-4.0；攪拌速率100-120r/min，反應時間60-120min，并利用噴淋機構消除罐內產生的有害氣體,將污泥泵送至中和池；步驟3、將調質池內40-60%污泥泵送至堿洗池，打開堿性加藥罐，添加堿性藥劑，調節罐內污泥pH為11-13；攪拌速率100-120r/min，反應時間30-60min；堿洗罐停留時間為1-6h，泵送至中和池；步驟4、中和池接收滅菌罐和堿洗池的污泥比例為1：1-1.5，通過堿加藥罐調節池內污泥的pH在6.5-9.0；步驟5、中和反應的污泥泵送至厭氧發酵罐，并通過種子泥輸送泵向厭氧發酵罐中加入?yún)捬跸N子泥，并進行中溫厭氧消化。
根據上述技術方案，優選的，步驟2中的滅菌劑選用硫酸、鹽酸、硝酸、乙酸和檸檬酸中至少一種。
根據上述技術方案，優選的，步驟3中的堿性藥劑選用氫氧化鈉、氫氧化鈣、氫氧化鎂和氧化鈣中至少一種。
根據上述技術方案，優選的，步驟5中厭氧發酵罐的罐內溫度調節至30-37℃，停留時間20-30d。
本發明的有益效果是：（1）該系統通過流程設計，可將污泥的滅菌率提升至90-100%，厭氧處理后的沼渣穩定化程度高，脫水效果好，后續資源化利用率高；（2）本發明經過堿洗處理后污泥溶液的COD含量升高，厭氧消化分解率高，有機物降解性高。
（發明人：王學科;王瀚璞;張春苗;焦海亮;穆童;謝迎輝）
