公布日：2023.04.28
申請日：2023.03.16
分類號：C02F9/00(2023.01)I;C02F1/463(2023.01)I;C02F3/02(2023.01)I;C02F3/34(2023.01)I;C02F1/74(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體公開了一種電池廢水有機物的復合降解系統，包括電絮凝沉淀機構、生物降解機構、好氧曝氣機構、電磁連通管、格柵機和疊螺機，電磁連通管的數量為兩個，生物降解機構通過一個電磁連通管與電絮凝沉淀機構連通，好氧曝氣機構通過另一個電磁連通管與生物降解機構連通，格柵機設置于電絮凝沉淀機構的內部，疊螺機的輸入端與格柵機的輸出端連通，并位于格柵機的一側。以上結構的設置，以此進行電絮凝、生物降解和曝氣增氧的方式對廢水進行處理，可以大幅去除廢水中的有機物，同時降低廢水中COD的含量，以此達到廢水的排放標準，達到保護環境降低對人體危害的目的。
權利要求書

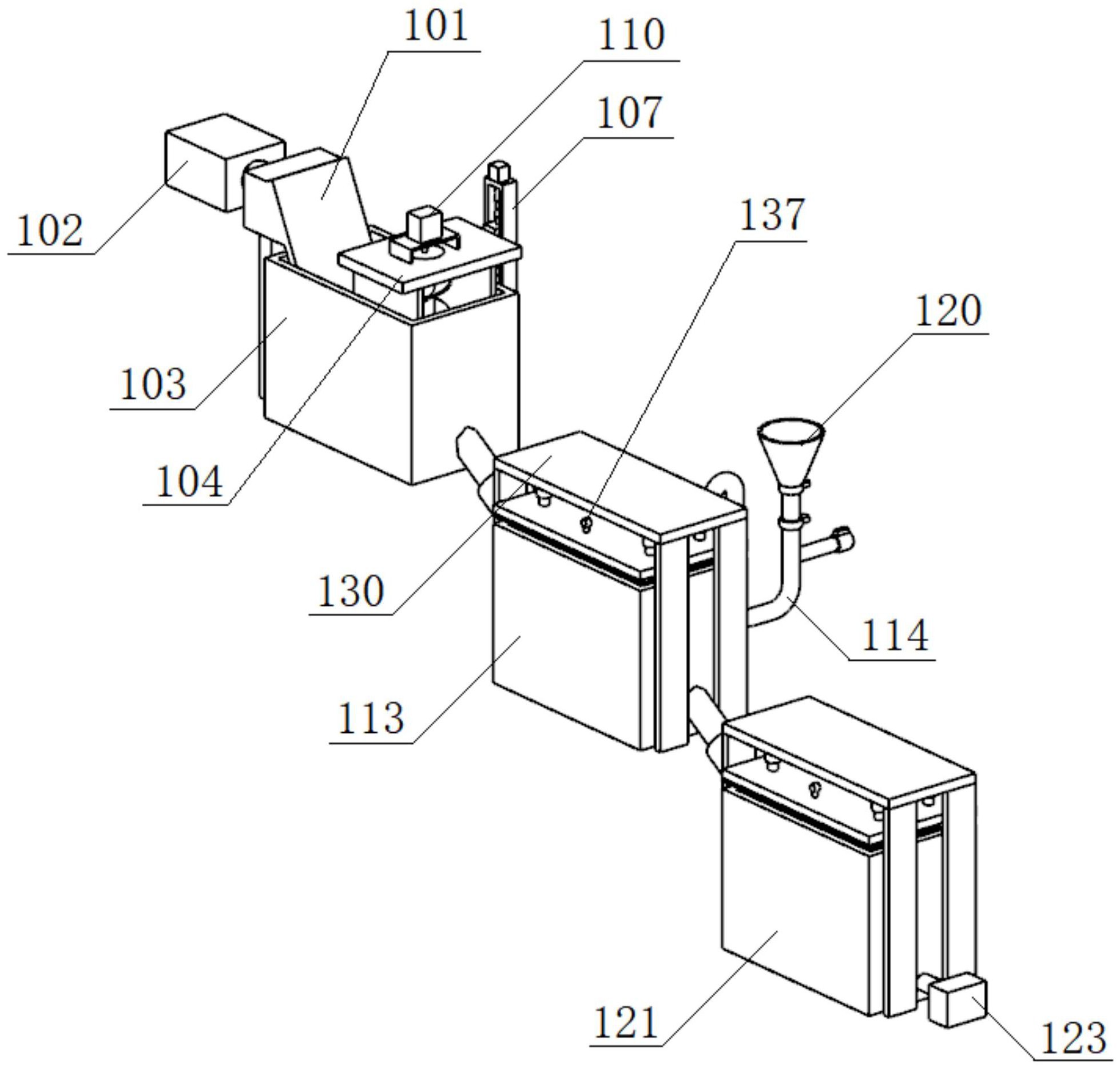

1.一種電池廢水有機物的復合降解系統，其特征在于，包括電絮凝沉淀機構、生物降解機構、好氧曝氣機構、電磁連通管、格柵機和疊螺機，所述電磁連通管的數量為兩個，所述生物降解機構通過一個所述電磁連通管與所述電絮凝沉淀機構連通，所述好氧曝氣機構通過另一個所述電磁連通管與所述生物降解機構連通，所述格柵機設置于所述電絮凝沉淀機構的內部，所述疊螺機的輸入端與所述格柵機的輸出端連通，并位于所述格柵機的一側。
2.如權利要求1所述的一種電池廢水有機物的復合降解系統，其特征在于，所述電絮凝沉淀機構包括電絮凝倉、支板、鐵板、鋁板和升降組件，所述升降組件設置于所述電絮凝倉的一側，所述支板設置于所述升降組件的一側，所述鐵板與所述支板固定連接，并位于所述支板的下端，所述鋁板與所述支板固定連接，并位于所述支板的下端。
3.如權利要求2所述的一種電池廢水有機物的復合降解系統，其特征在于，所述電絮凝沉淀機構還包括轉盤、電機架、驅動電機、聯軸桿和絞龍，所述轉盤與所述支板轉動連接，并嵌于所述支板的內部，所述電機架與所述支板固定連接，并位于所述支板的上端，所述驅動電機與所述電機架固定連接，并位于所述電機架的上端，且所述驅動電機的輸出端貫穿所述電機架，所述聯軸桿的兩端分別與所述驅動電機的輸出端和所述轉盤固定連接，并位于所述驅動電機和所述轉盤之間，所述絞龍與所述轉盤固定連接，并位于所述轉盤的下端。
4.如權利要求3所述的一種電池廢水有機物的復合降解系統，其特征在于，所述生物降解機構包括生物降解倉、高壓噴管、支管、小型電磁閥、控藥組件和藥倉，所述生物降解倉通過所述電磁連通管與所述電絮凝倉連通，所述高壓噴管與所述生物降解倉連通，并位于所述生物降解倉的一側，所述支管與所述高壓噴管連通，并位于所述高壓噴管的外表壁，所述小型電磁閥與所述支管連通，并位于所述支管遠離所述高壓噴管的一端，所述控藥組件與所述高壓噴管連通，并位于所述高壓噴管的上端，所述藥倉與所述控藥組件連通，并位于所述控藥組件的上端。
5.如權利要求4所述的一種電池廢水有機物的復合降解系統，其特征在于，所述控藥組件包括筒體、第一電磁蝶閥和第二電磁蝶閥，所述第一電磁蝶閥的兩端分別與所述筒體和所述高壓噴管連通，并位于所述筒體和所述高壓噴管之間，所述第二電磁蝶閥的兩端分別與所述筒體和所述藥倉連通，并位于所述筒體和所述藥倉之間。
6.如權利要求5所述的一種電池廢水有機物的復合降解系統，其特征在于，所述好氧曝氣機構包括好氧曝氣倉、曝氣管、曝氣風機和曝氣輸出架，所述曝氣風機設置于所述好氧曝氣倉的一側，所述曝氣輸出架與所述好氧曝氣倉固定連接，并位于所述好氧曝氣倉的內部，所述曝氣管的一端與所述曝氣風機的輸出端連通，并位于所述曝氣風機的一側，所述曝氣管的另一端與所述曝氣輸出架連通，并位于所述曝氣輸出架的外表壁。
7.如權利要求6所述的一種電池廢水有機物的復合降解系統，其特征在于，所述曝氣輸出架包括主管體、分流管和連接管，所述主管體與所述好氧曝氣倉固定連接，并位于所述好氧曝氣倉的內部，所述分流管的數量為多根，每根所述分流管分別與所述主管體連通，并分別位于所述主管體的外表壁，所述連接管的兩端分別與所述主管體和所述曝氣管連通，并位于所述主管體和所述曝氣管之間。
8.如權利要求7所述的一種電池廢水有機物的復合降解系統，其特征在于，每個所述電磁連通管包括第一管體、第二管體和電磁閥本體，所述電磁閥本體的兩端分別與所述第一管體和所述第二管體連通，并分別位于所述第一管體和所述第二管體之間。
發明內容
本發明的目的在于提供一種電池廢水有機物的復合降解系統，旨在解決現有技術中的排出的廢水COD依舊較高，并且其中的有機物并未得到有效處理，在廢水之中仍存在大量的有機污染物的技術問題。
為實現上述目的，本發明采用的一種電池廢水有機物的復合降解系統，包括電絮凝沉淀機構、生物降解機構、好氧曝氣機構、電磁連通管、格柵機和疊螺機，所述電磁連通管的數量為兩個，所述生物降解機構通過一個所述電磁連通管與所述電絮凝沉淀機構連通，所述好氧曝氣機構通過另一個所述電磁連通管與所述生物降解機構連通，所述格柵機設置于所述電絮凝沉淀機構的內部，所述疊螺機的輸入端與所述格柵機的輸出端連通，并位于所述格柵機的一側。
其中，所述電絮凝沉淀機構包括電絮凝倉、支板、鐵板、鋁板和升降組件，所述升降組件設置于所述電絮凝倉的一側，所述支板設置于所述升降組件的一側，所述鐵板與所述支板固定連接，并位于所述支板的下端，所述鋁板與所述支板固定連接，并位于所述支板的下端。
其中，所述電絮凝沉淀機構還包括轉盤、電機架、驅動電機、聯軸桿和絞龍，所述轉盤與所述支板轉動連接，并嵌于所述支板的內部，所述電機架與所述支板固定連接，并位于所述支板的上端，所述驅動電機與所述電機架固定連接，并位于所述電機架的上端，且所述驅動電機的輸出端貫穿所述電機架，所述聯軸桿的兩端分別與所述驅動電機的輸出端和所述轉盤固定連接，并位于所述驅動電機和所述轉盤之間，所述絞龍與所述轉盤固定連接，并位于所述轉盤的下端。
其中，所述生物降解機構包括生物降解倉、高壓噴管、支管、小型電磁閥、控藥組件和藥倉，所述生物降解倉通過所述電磁連通管與所述電絮凝倉連通，所述高壓噴管與所述生物降解倉連通，并位于所述生物降解倉的一側，所述支管與所述高壓噴管連通，并位于所述高壓噴管的外表壁，所述小型電磁閥與所述支管連通，并位于所述支管遠離所述高壓噴管的一端，所述控藥組件與所述高壓噴管連通，并位于所述高壓噴管的上端，所述藥倉與所述控藥組件連通，并位于所述控藥組件的上端。
其中，所述控藥組件包括筒體、第一電磁蝶閥和第二電磁蝶閥，所述第一電磁蝶閥的兩端分別與所述筒體和所述高壓噴管連通，并位于所述筒體和所述高壓噴管之間，所述第二電磁蝶閥的兩端分別與所述筒體和所述藥倉連通，并位于所述筒體和所述藥倉之間。
其中，所述好氧曝氣機構包括好氧曝氣倉、曝氣管、曝氣風機和曝氣輸出架，所述曝氣風機設置于所述好氧曝氣倉的一側，所述曝氣輸出架與所述好氧曝氣倉固定連接，并位于所述好氧曝氣倉的內部，所述曝氣管的一端與所述曝氣風機的輸出端連通，并位于所述曝氣風機的一側，所述曝氣管的另一端與所述曝氣輸出架連通，并位于所述曝氣輸出架的外表壁。
其中，所述曝氣輸出架包括主管體、分流管和連接管，所述主管體與所述好氧曝氣倉固定連接，并位于所述好氧曝氣倉的內部，所述分流管的數量為多根，每根所述分流管分別與所述主管體連通，并分別位于所述主管體的外表壁，所述連接管的兩端分別與所述主管體和所述曝氣管連通，并位于所述主管體和所述曝氣管之間。
其中，每個所述電磁連通管包括第一管體、第二管體和電磁閥本體，所述電磁閥本體的兩端分別與所述第一管體和所述第二管體連通，并分別位于所述第一管體和所述第二管體之間。
本發明的一種電池廢水有機物的復合降解系統，通過所述電絮凝沉淀機構對廢水進行電解沉降，廢水經過電極氧化而發生絮體破裂和細胞破解，釋放間隙水和結合水，使得廢水中污泥絮體顆粒粒徑下降，并可消除陽極釋放的凝結劑，在電絮凝過程中鐵離子不斷釋放，溶解速率加快，使得在廢水中形成Fe(OH)3和Fe(OH)2，形成的Fe(OH)3和Fe(OH)2具有吸附能力和電絮凝沉淀作用，使得污泥脫水性能增強，在進行電絮凝沉淀后，將除沉后的廢水排入至所述生物降解機構之中，向所述生物降解機構之中添加假單細胞菌劑，并反應36～48h，在反應完成后將其廢水通入至所述好氧曝氣機構之中，通過所述好氧曝氣機構向廢水內部強制通入空氣，使得廢水與空氣接觸充氧，加快空氣中的氧氣向液體中轉移，達到強制增氧的目的，對污水中的有機物進行氧化分解，通過以上結構的設置，以此進行電絮凝、生物降解和曝氣增氧的方式對廢水進行處理，可以大幅去除廢水中的有機物，同時降低廢水中COD的含量，以此達到廢水的排放標準，達到保護環境降低對人體危害的目的。
（發明人：仝輝;魏洋;李志榮;袁香;徐建功;張子種）
