公布日：2023.04.28

申請日：2023.03.22

分類號：C02F9/00(2023.01)I;B01D21/24(2006.01)I;B01F27/93(2022.01)I;B01F27/94(2022.01)I;C02F5/06(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F1/

00(2023.01)N

摘要

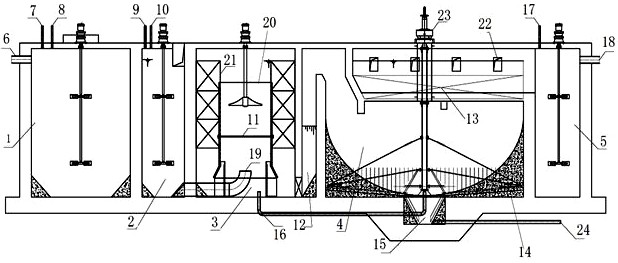

本發明涉及一種鋼鐵廢水高效除硬除硅的系統，包括依次連接的混合反應區、混凝區、絮凝區、沉淀區和中和區，各區內部均設有機械攪拌裝置，混合反應區設有進水管、氫氧化鈉加藥管和氧化鎂加藥管，對鋼鐵廢水進行除硬除硅；混凝區設有碳酸鈉加藥管和混凝劑加藥管；絮凝區設有絮凝劑加藥管，絮凝區和沉淀區之間通過豎直的推流管彼此連接；沉淀區由上至下包括分離填料、泥斗和污泥濃縮區，泥斗通過回流管道連接絮凝區，進行污泥回流；中和區設有加酸管和出水管。

權利要求書

1.一種鋼鐵廢水高效除硬除硅的系統，其特征在于，包括依次連接的混合反應區、混凝區、絮凝區、沉淀區和中和區，混合反應區設有進水管、氫氧化鈉加藥管和氧化鎂加藥管，對鋼鐵廢水進行除硬除硅；混凝區設有碳酸鈉加藥管和混凝劑加藥管；絮凝區設有絮凝劑加藥管，絮凝區和沉淀區之間通過豎直的推流管彼此連接；沉淀區由上至下包括分離填料、泥斗和污泥濃縮區，泥斗通過回流管道連接絮凝區，進行污泥回流；中和區設有加酸管和出水管；所述混合反應區和混凝區為圓柱形，且內部均設置轉盤攪拌裝置；所述轉盤攪拌裝置包括連接軸和若干個轉盤，連接軸豎直設在混合反應區或混凝區的中心線上，若干個轉盤連接在連接軸上，且轉盤均水平設置；轉盤上均勻密布若干過濾孔，轉盤既能沿著連接軸水平轉動，又能沿著連接軸上下移動；轉盤靠近混合反應區或混凝區的側壁，但不與側壁接觸，留有較窄的空隙；所述連接軸上設置偶數個轉盤，連接軸的外側面均勻設有外螺紋，每個轉盤的圓心處設有通孔，連接軸從該通孔貫穿轉盤，該通孔的內側面設有與所述外螺紋相配合的內螺紋，使得轉盤通過內外螺紋的配合，形成與連接軸的轉動配合，轉盤在沿著連接軸水平轉動的同時，還能上下移動；連接軸分為若干段區域，每個轉盤對應一段區域，該段區域作為轉盤的移動范圍，每個轉盤的移動范圍不重合，當轉盤移動到對應段區域的底部時，再向上移動，當轉盤移動到對應段區域的頂部時，再向下移動，如此反復；所述混凝區的轉盤攪拌裝置的上一個轉盤的移動范圍的下限和相鄰的下一個轉盤的移動范圍的上限之間的區域，對應混凝區靠近絮凝區的一側的側面上設有排流管，混凝區靠近絮凝區的一側的側面上由上至下設有若干個排流管；每個轉盤對應的移動范圍的上限位置和下限位置均設置限位部件，防止相鄰的轉盤相撞；若干個排流管貫穿絮凝區的側壁，延伸進入降流區內；上下相鄰的轉盤的豎直移動方向相反，上一個轉盤向下移動，下一個轉盤向上移動，移動到兩個轉盤達到各自的下限和上限時，再上一個轉盤向上移動，下一個轉盤向下移動；轉盤上的過濾孔的孔徑由上至下逐漸增大；混凝區由上至下設有若干個排流管，則排出的沉淀物的粒徑依次增大，作為絮凝區降流區的晶種；若干個排流管的出口在降流區內的高度依次降低，將小顆粒沉淀物輸入降流區上部，大顆粒沉淀物輸入降流區下部，有利于促進絮凝體形成；所述絮凝區為圓柱形，且內部設置若干個旋轉筒，旋轉筒內部為升流區，旋轉筒外部為降流區，若干個旋轉筒沿著絮凝區的周向均勻設置，相鄰的旋轉筒的外側壁互不接觸；旋轉筒的頂端不與絮凝區的頂面接觸，旋轉筒的底端不與絮凝區的底面接觸，每個旋轉筒對應連接絮凝區外部的一個轉動電機；所述混凝區的底部通過第二管道連接絮凝區的底部，所述第二管道的出口并聯若干個分管，一個分管對應設在一個旋轉筒的下方，用于向旋轉筒內輸入混凝區處理后的泥水混合物；絮凝劑加藥管設有若干分支管，一個分支管對應設在一個旋轉筒的下方，用于對應輸入絮凝劑；所述旋轉筒的表面均勻密布若干過水孔；旋轉筒的外側面均勻密布若干個清孔錐，旋轉筒的清孔錐的布設位置對應相鄰的旋轉筒的過水孔的位置，清孔錐為柔性的、水平的桿狀部件；相鄰兩個旋轉筒轉動時，清孔錐和過水孔也處于轉動狀態，清孔錐能夠插入對應的過水孔，再?gòu)倪^(guò)水孔內抽出，完成清理過水孔處淤堵的動作。

2.根據權利要求1所述的鋼鐵廢水高效除硬除硅的系統，其特征在于，所述混合反應區的底部通過第一管道連接混凝區的上部。

3.根據權利要求2所述的鋼鐵廢水高效除硬除硅的系統，其特征在于，所述沉淀區的頂部設有若干個并排的出水凹口堰，用于溢流出水；所述分離填料選自斜管填料或斜板填料，用于進行泥水分離；沉淀區內設有刮泥機，刮泥機包括刮泥電機、轉軸和底部的刮泥板，刮泥電機通過轉軸帶動刮泥板轉動，刮泥板將積聚在泥斗內側壁上的污泥刮動，促進污泥滑落進入泥斗底部的出泥口；出泥口的下方為污泥濃縮區，泥斗內的污泥落入污泥濃縮區中進行濃縮收集。

發明內容

針對上述問題，本發明提供一種鋼鐵廢水高效除硬除硅的系統，包括依次連接的混合反應區、混凝區、絮凝區、沉淀區和中和區，各區內部均設有機械攪拌裝置，混合反應區設有進水管、氫氧化鈉加藥管和氧化鎂加藥管，對鋼鐵廢水進行除硬除硅；混凝區設有碳酸鈉加藥管和混凝劑加藥管；絮凝區設有絮凝劑加藥管，絮凝區和沉淀區之間通過豎直的推流管彼此連接；

沉淀區由上至下包括分離填料、泥斗和污泥濃縮區，泥斗通過回流管道連接絮凝區，進行污泥回流；中和區設有加酸管和出水管。

所述鋼鐵廢水高效除硬除硅的系統的優點：1、單獨設置混合反應區，保證除硬反應的反應時間且通過投加氧化鎂進行除硅，除硬措施完善；2、采用氫氧化鈉與碳酸鈉相結合的加藥方式，產生的污泥量是石灰和碳酸鈉法除硬產生的污泥量的50%~65%，污泥產生量低，污泥處理及處置成本較低；3、通過外循環污泥回流，降低除硬藥劑的消耗量，降低運行成本，而且可使絮凝區內的懸浮固體濃度維持在最佳水平，從而達到優化絮凝反應的目的。

可選的，所述混合反應區的上部設有進水管、氫氧化鈉加藥管和氧化鎂加藥管，混合反應區的底部通過第一管道連接混凝區的上部，將處理后的水體和沉淀物輸入混凝區繼續處理。

可選的，所述混凝區的上部設有碳酸鈉加藥管和混凝劑加藥管，分別用于投加碳酸鈉和混凝劑；所述混凝區的底部通過第二管道連接絮凝區的底部。

任選的，所述絮凝區由內至外包括升流區和降流區，升流區由升流桶圍設而成，升流桶的底端連接絮凝區的底面，升流桶的頂端與絮凝區的頂面具有間距，第二管道的出口處于升流區的底部；

降流區設有導流桶，導流桶的頂端處于絮凝區的頂面與升流桶的頂端之間，導流桶的底端處于絮凝區的中下部；

絮凝區的中下部設有絮凝劑加藥管，絮凝劑加藥管依次貫穿導流桶和升流桶，進入升流區；降流區的底部設有出水口，用于連接所述推流管的底部進口。

可選的，所述沉淀區的頂部設有若干個并排的出水凹口堰，用于溢流出水；所述分離填料選自斜管填料或斜板填料，用于進行泥水分離；

沉淀區內設有刮泥機，刮泥機包括刮泥電機、轉軸和底部的刮泥板，刮泥電機通過轉軸帶動刮泥板轉動，刮泥板將積聚在泥斗內側壁上的污泥刮動，促進污泥滑落進入泥斗底部的出泥口；

出泥口的下方為污泥濃縮區，泥斗內的污泥落入污泥濃縮區中進行濃縮收集，待污泥濃縮區中的污泥量較大時，集中排出污泥進行后續專業化處理即可。

由于傳統的機械攪拌裝置的攪拌區域與攪拌槳有關，對于攪拌槳作用范圍之外的位置，容易出現死區，且傳統攪拌器的攪拌效率不高，含有不同形態的沉淀物的水體對于攪拌的要求也不同。本發明的混合反應區和混凝區內主要是顆粒狀沉淀，顆粒的粒徑不盡相同，絮凝區內主要是絮凝體及絮狀沉淀，大部分顆粒被包裹在絮體中。本發明人注意到不同形態的沉淀物對攪拌形式的需求不同，為了達到更高的攪拌效率，同時配合絮凝區的流動特點，本發明提出了兩種高效攪拌裝置。

可選的，所述混合反應區和混凝區為圓柱形，且內部均設置轉盤攪拌裝置；

所述轉盤攪拌裝置包括連接軸和若干個轉盤，連接軸豎直設在混合反應區或混凝區的中心線上，若干個轉盤連接在連接軸上，且轉盤均水平設置；

轉盤上均勻密布若干過濾孔，轉盤既能沿著連接軸水平轉動，又能沿著連接軸上下移動，充分?jǐn)噭?dòng)水體的同時能夠通過轉盤控制沉淀物的運動。

進一步可選的，所述連接軸上設置偶數個轉盤，連接軸的外側面均勻設有外螺紋，每個轉盤的圓心處設有通孔，連接軸從該通孔貫穿轉盤，該通孔的內側面設有與所述外螺紋相配合的內螺紋，使得轉盤通過內外螺紋的配合，形成與連接軸的轉動配合，轉盤在沿著連接軸水平轉動的同時，還能上下移動；

連接軸分為若干段區域，每個轉盤對應一段區域，該段區域作為轉盤的移動范圍，每個轉盤的移動范圍不重合，當轉盤移動到對應段區域的底部時，再向上移動，當轉盤移動到對應段區域的頂部時，再向下移動，如此反復。

可選的，所述絮凝區為圓柱形，且內部設置若干個旋轉筒，若干個旋轉筒沿著絮凝區的周向均勻設置，相鄰的旋轉筒的外側壁互不接觸，以免影響旋轉筒轉動；旋轉筒的頂端不與絮凝區的頂面接觸，旋轉筒的底端不與絮凝區的底面接觸，每個旋轉筒對應連接絮凝區外部的一個轉動電機，通過轉動電機的轉軸和連接桿連接固定旋轉筒的豎直位置；

所述第二管道的出口并聯若干個分管，一個分管對應設在一個旋轉筒的下方，用于向旋轉筒內輸入混凝區處理后的泥水混合物；

絮凝劑加藥管設有若干分支管，一個分支管對應設在一個旋轉筒的下方，用于對應輸入絮凝劑。

進一步可選的，所述旋轉筒的表面均勻密布若干過水孔，

旋轉筒的外側面均勻密布若干個清孔錐，旋轉筒的清孔錐的布設位置對應相鄰的旋轉筒的過水孔的位置，清孔錐為柔性的、水平的桿狀部件；

相鄰兩個旋轉筒轉動時，清孔錐和過水孔也處于轉動狀態，清孔錐能夠插入對應的過水孔，再?gòu)倪^(guò)水孔內抽出，完成清理過水孔處淤堵的動作。

進一步可選的，所述混凝區的轉盤攪拌裝置的上一個轉盤的移動范圍的下限和相鄰的下一個轉盤的移動范圍的上限之間的區域，對應混凝區靠近絮凝區的一側的側面上設有排流管，即混凝區靠近絮凝區的一側的側面上由上至下設有若干個排流管；

若干個排流管貫穿絮凝區的側壁，延伸進入降流區內。

（發明人：劉燦波;戈青振;趙曙光;陳家承;姬俊鵬;李漫麗;王俊;包長春;徐國枝;孫明月;曹長;陳紅繼;連新曉;劉智凱;宋樂山）
