公布日：2022.04.05
申請日：2021.12.31
分類號：C02F3/28(2006.01)I
摘要
本發明的一種高負荷厭氧系統內高效撬裝式三相分離器，包括集氣系統和倒V型沉淀系統。倒V型沉淀系統設置在集氣系統上方。所述集氣系統用于將氣體與泥水混合液分離。所述的氣體為沼氣，分離出的氣體被沼氣排放系統收集并最終進入集氣箱。倒V型沉淀系統用于對泥水混合液分離進行沉淀，得到污泥顆粒和清液，清液通過排水系統排出，污泥顆�；亓鞯絽捬跸到y(tǒng)中。
權利要求書
1.一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，包括集氣系統和倒V型沉淀系統；倒V型沉淀系統設置在集氣系統上方；所述集氣系統用于將氣體與泥水混合液分離；倒V型沉淀系統用于對泥水混合液分離進行沉淀，得到污泥顆粒和清液，清液被排出，污泥顆粒回流到厭氧系統中。
2.根據權利要求1所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，所述集氣系統包括上集氣罩和下集氣罩；上集氣罩包括第一斜板和第二斜板，下集氣罩包括第二倒V型板，第二倒V型板的頂角處設置有沼氣排放口；第二倒V型板、第一斜板和第二斜板均沿泥水混合物流動的方向設置，第一斜板和第二斜板分別位于第二倒V型板的兩側，且關于第二倒V型板對稱，第一斜板的板面與第二倒V型板的板面呈銳角，且在銳角的頂點處，第一斜板與第二倒V型板之間存在間隙，所述的間隙為污泥回流縫。

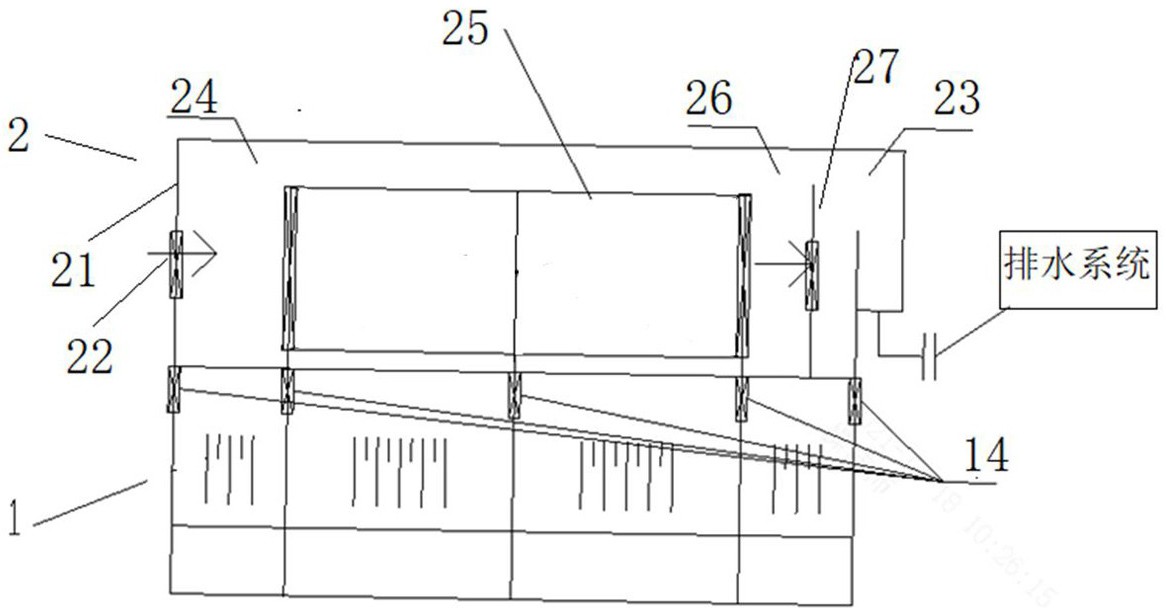

3.根據權利要求1或2所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，所述倒V型沉淀系統包括上下兩端開口的第一框架，所述框架的一端開設有進水口，為第一框架進水端，第一框架另一端為出水端，出水端的高度低于進水端高度；第一框架內依次劃分為進水配水區、倒V型沉淀區和出水配水區，泥水混合液從第一框架的進水口進入，到達進水配水區緩沖，再到達倒V型沉淀區進行泥水分離，再到達出水配水區緩沖，分離出的清液在出水端溢流出，分離出的污泥顆粒返回厭氧系統內。
4.根據權利要求3所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，出水配水區還設置有溢流堰。
5.根據權利要求3所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，所述倒V型沉淀區設置有第一倒V型板和倒V型板支架；倒V型板支架用于對第一倒V型板起支撐作用，第一倒V型板沿泥水混合液流動的方向設置，第一倒V型板從下到上平行設置多層，第一V型板的兩端分別位于兩個倒V形板支架上。
6.根據權利要求5所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，所述倒V形板支架包括矩形框架、以及矩形框架中平行設置的支撐柱；矩形框架豎直設置在第一框架中，且矩形框架所在平面與泥水混合液流動的方向垂直，矩形框架與第一框架固定連接，矩形框架中的支撐柱均沿豎直設置，相臨的支撐柱上對稱的開設有凹槽，用于將第一倒V型板的兩個連接板卡接在凹槽中；且支撐柱上的凹槽為多個，且于支撐多層第一倒V型板。
7.根據權利要求6所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，矩形框架中設置多根支撐柱，用于支撐多行第一倒V型板，每行第一倒V型板均是沿泥水混合液流動方向設置。
8.根據權利要求6或7所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，每兩個倒V型板支架之間為一列第一倒V型板，倒V型沉淀區平行設置有多個倒V型板支架和多列第一倒V型板。
9.根據權利要求8所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，與出水配水區相臨的倒V型板支架為末端倒V型板支架，所述末端倒V型板支架的支撐柱的寬度大于其它倒V型板支架的支撐板的寬度。
10.根據權利要求2-9所述一種高負荷厭氧系統內高效撬裝式三相分離器，其特征在于，至少在每個倒V型板支架下方均設置有沼氣排放口。
發明內容
為解決現有技術不足，本發明提供了一種高負荷厭氧系統內高效撬裝式三相分離器，包括集氣系統和倒V型沉淀系統；倒V型沉淀系統設置在集氣系統上方；所述集氣系統用于將氣體與泥水混合液分離；倒V型沉淀系統用于對泥水混合液分離進行沉淀，得到污泥顆粒和清液，清液被排出，污泥顆�；亓鞯絽捬跸到y(tǒng)中。
進一步的，所述集氣系統包括上集氣罩和下集氣罩；上集氣罩包括第一斜板和第二斜板，下集氣罩包括第二倒V型板，第二倒V型板的頂角處設置有沼氣排放口；第二倒V型板、第一斜板和第二斜板均沿泥水混合物流動的方向設置，第一斜板和第二斜板分別位于第二倒V型板的兩側，且關于第二倒V型板對稱，第一斜板的板面與第二倒V型板的板面呈銳角，且在銳角的頂點處，第一斜板與第二倒V型板之間存在間隙，所述的間隙為污泥回流縫。
進一步的，所述倒V型沉淀系統包括上下兩端開口的第一框架，所述框架的一端開設有進水口，為第一框架進水端，第一框架另一端為出水端，出水端的高度低于進水端高度；第一框架內依次劃分為進水配水區、倒V型沉淀區和出水配水區，泥水混合液從第一框架的進水口進入，到達進水配水區緩沖，再到達倒V型沉淀區進行泥水分離，再到達出水配水區緩沖，分離出的清液在出水端溢流出，分離出的污泥顆粒返回厭氧系統內。
進一步的，出水配水區還設置有溢流堰。
進一步的，所述倒V型沉淀區設置有第一倒V型板和倒V型板支架；倒V型板支架用于對第一倒V型板起支撐作用，第一倒V型板沿泥水混合液流動的方向設置，第一倒V型板從下到上平行設置多層，V型板的兩端分別位于兩個V形板支架上。
進一步的，所述V形板支架包括矩形框架、以及矩形框架中平行設置的支撐柱；矩形框架豎直設置在第一框架中，且矩形框架所在平面與泥水混合液流動的方向垂直；矩形框架與第一框架固定連接，矩形框架中的支撐柱均沿豎直設置，相臨的支撐柱上對稱的開設有凹槽，用于將第一倒V型板的兩個連接板卡接在凹槽中；且支撐柱上的凹槽為多個，且于支撐多層第一倒V型板。
進一步的，矩形框架中設置多根支撐柱，用于支撐多行第一倒V型板，每行第一倒V型板均是沿泥水混合液流動方向設置。
進一步的，每兩個倒V型板支架之間為一列第一倒V型板，倒V型沉淀區平行設置有多個倒V型板支架和多列第一倒V型板。
進一步的，與出水配水區相臨的倒V型板支架為末端倒V型板支架，所述末端倒V型板支架的支撐柱的寬度大于其它倒V型板支架的支撐板的寬度。
進一步的，至少在每個倒V型板支架下方均設置有沼氣排放口。
本發明的集氣系統用于將氣體與泥水混合液分離，泥水混合液進入倒V型沉淀系統進行自然沉降，形成污泥顆粒和清液，清液通過排水系統進行收集排出，污泥顆粒通過集氣系統的污泥回流縫重新進入?yún)捬醴磻?yīng)區。通過倒V型沉淀板實現污泥、污水和廢氣的分離，并且保障出水清澈。
與現有技術相比，本發明具有以下有益效果：(1)本發明提供了一種高負荷厭氧系統內高效撬裝式三相分離器系統。
(2)厭氧出水水質好且運行穩定。
(3)本發明采用集氣罩和倒V型板依次實現氣和泥水的分離，相交傳統三相分離器工藝，大大提高了厭氧的泥水分離效果，克服了厭氧沼液泥水分離不徹底的技術難題。
(4)工藝簡單、集成化高且易操作，具有良好的推廣前景。
（發明人：宮建瑞;操沛沛;劉軍;李春泉;王艷朋;韓珊珊;廖偉）
