公布日：2023.12.15

申請日：2023.11.15

分類號：C02F9/00(2023.01)I;B01D53/78(2006.01)I;B01D53/40(2006.01)I;B01D53/42(2006.01)I;C02F101/20(2006.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F3

/34(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F5/08(2023.01)N;C02F3/32(2023.01)N;C02F1/62(2023.01)N

摘要

本發明提供了一種基于重金屬污染的污水處理裝置及其處理方法，屬于水處理技術領域，包括沉淀池和吸附塔，沉淀池在自身長度方向的兩端分別設有第一進水口和第一出水口，沉淀池內沿污水流動方向順序設置有多級沉淀槽，沉淀池的第一出水口通過出水泵連接吸附塔的頂部；多個沉淀槽的底部構成污泥腔體，在沉淀池的一側設有與污泥腔體連通的集污槽，沉淀池內設有用于將污泥腔體底部雜質清排入集污槽內的污泥清除裝置，吸附塔內從上自下依次設有物理過濾組件、化學吸附組件和活性炭吸附組件。通過對進入吸附塔的污水進行沉降和過濾操作，除去污水中不溶雜質和漂浮的浮絮，有效避免雜質堵塞在吸附塔內，提高對吸附塔中過濾材料的使用壽命。

權利要求書

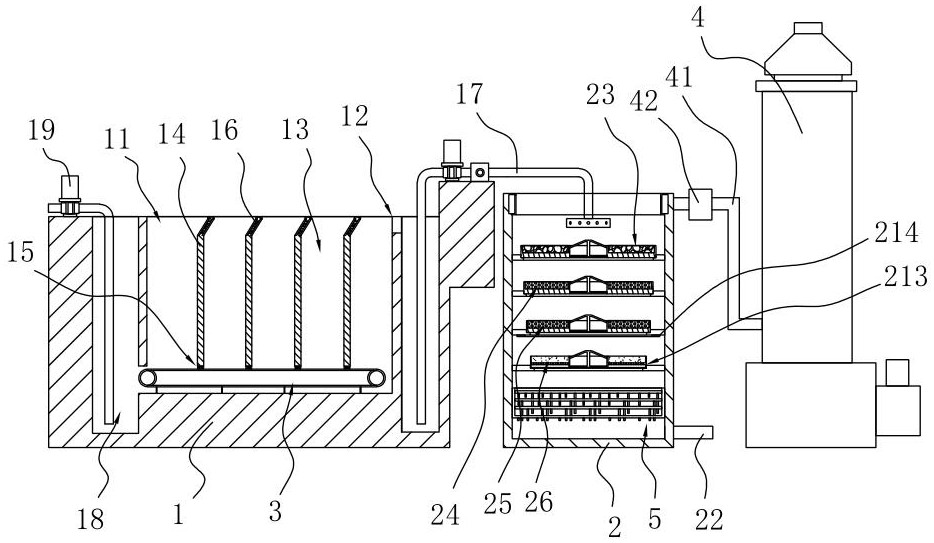

1.一種基于重金屬污染的污水處理裝置，其特征在于，包括沉淀池(1)和吸附塔(2)，所述沉淀池(1)在自身長度方向的兩端分別設有第一進水口(11)和第一出水口(12)，所述沉淀池(1)內沿污水流動方向順序設置有多級沉淀槽(13)，相鄰沉淀槽(13)之間通過隔板(14)隔開，所述沉淀池(1)的第一出水口(12)通過出水泵連接第一出水管(17)；所述隔板(14)的下邊緣與沉淀池(1)的底壁之間設有排泥口(15)，多個所述沉淀槽(13)的底部通過排泥口(15)構成污泥腔體，在所述沉淀池(1)遠離第一出水口(12)的一側設有與污泥腔體連通的集污槽(18)，所述沉淀池(1)內設有用于將污泥腔體底部雜質清排入集污槽(18)內的污泥清除裝置(3)，所述沉淀槽(13)的頂部設有用于抽出集污槽(18)內雜質的抽污裝置(19)；所述第一出水管(17)遠離沉淀池(1)的一端從吸附塔(2)的頂部伸入，所述吸附塔(2)的底部設有第二出水口(22)，所述吸附塔(2)內從上自下依次可拆卸設置有多個濾板(21)，在所述多個濾板(21)上從上至下分別鋪設有物理過濾組件、化學吸附組件和活性炭吸附組件；所述污泥清除裝置(3)包括傳動組件和刮板組件，所述傳動組件包括沿沉淀池(1)長度方向平行設置在污泥腔體內兩側的鏈條組(31)，所述鏈條組(31)中鏈條的兩端均繞設在鏈輪上，還包括第一驅動電機，所述第一驅動電機與鏈條組(31)中一端的鏈輪傳動連接；所述刮板組件包括沿沉淀池(1)寬度方向設置在污泥腔體內兩側鏈條之間的多片刮板(32)，所述多片刮板(32)沿鏈條的長度方向均勻間隔設置，通過所述鏈條下層通過的刮板(32)將沉淀池(1)內底壁上雜質刮入集污槽(18)；所述鏈條上沿鏈條長度方向間隔固設有多個安裝架(33)，所述刮板(32)轉動連接在安裝架(33)上，所述安裝架(33)上設置有彈簧(34)，所述彈簧(34)用于驅使刮板(32)的活動端向鏈條的外側轉動，所述刮板(32)遠離活動端一端垂直固定設置有連接板(35)，所述連接板(35)上轉動設置有兩排滾輪(36)，所述沉淀池(1)內位于污泥腔室的兩側內壁上均固定設置有導向板(37)，所述導向板(37)的兩端向上方平滑彎曲出導向部，下層所述鏈條上刮板(32)的兩排滾輪(36)均滾動接觸在導向板(37)上，以使下層鏈條上刮板(32)保持豎直，所述隔板(14)的下邊緣設置有用于清理刮板(32)表面的毛刷(141)。

2.根據權利要求1所述的一種基于重金屬污染的污水處理裝置，其特征在于，所述物理過濾組件包括石英砂濾料層(23)，所述化學吸附組件包括由上至下間隔設置的重金屬螯合劑復合殼聚糖吸附濾層(24)和微生物吸附層(25)，所述微生物吸附層(25)設有表面附著有微生物的球體，所述活性炭吸附組件包括顆粒活性炭層(26)。

3.根據權利要求1所述的一種基于重金屬污染的污水處理裝置，其特征在于，還包括化學噴淋塔(4)，所述吸附塔(2)的頂部設有排氣口，所述化學噴淋塔(4)的側壁上連接有通氣管(41)，所述通氣管(41)的另一端與吸附塔(2)上的排氣口連接，所述通氣管(41)上設有抽氣泵(42)。

4.根據權利要求3所述的一種基于重金屬污染的污水處理裝置，其特征在于，所述濾板(21)的頂壁上沿自身周向設有環形的放置槽(211)，所述放置槽(211)用于放置物理過濾組件、化學吸附組件和活性炭吸附組件中任意一種，所述放置槽(211)的內底壁設為沿濾板(21)的周向起伏的波浪形，所述濾板(21)的放置槽(211)內底壁上位于波谷位置貫穿開設有濾孔，下層所述濾板(21)的放置槽(211)內底壁波頂對齊上層濾板(21)的放置槽(211)內底壁波谷，所述第一出水管(17)伸入吸附塔(2)內的一端固定連接有與放置槽(211)同軸的分流器(171)，所述分流器(171)沿自身周向均勻間隔開設有多個連通第一出水管(17)的分流口，所述分流口朝向吸附塔(2)內最上層濾板(21)的放置槽(211)。

5.根據權利要求4所述的一種基于重金屬污染的污水處理裝置，其特征在于，所述濾板(21)與吸附塔(2)可拆卸連接，所述濾板(21)上設置有吊裝耳(212)，所述吸附塔(2)的頂部開設有供濾板(21)進/出吸附塔(2)的開口，所述吸附塔(2)的頂部沿自身周向設置有吸氣通道(27)，所述吸附塔(2)頂部開口的內壁上沿自身周向均勻間隔開設有多個與吸氣通道(27)連通的吸風口，所述通氣管(41)固定連接在吸附塔(2)的外壁上并與吸風口連通。

6.根據權利要求5所述的一種基于重金屬污染的污水處理裝置，其特征在于，所述吸附塔(2)內最下層濾板(21)的底部位于放置槽(211)的正下方設有第一養殖腔(213)，所述第一養殖腔(213)用于種植水培植物，所述第一養殖腔(213)與放置槽(211)之間開設有若干供水培植物通過的第一穿孔，位于所述第一養殖腔(213)所在濾板(21)上方的吸附塔(2)內壁上設置有第一光源(214)。

7.根據權利要求6所述的一種基于重金屬污染的污水處理裝置，其特征在于，所述吸附塔(2)內位于最下層濾板(21)與第二出水口(22)之間設有生物過濾架(5)，所述生物過濾架(5)包括最上層的收集槽(51)和收集槽(51)下方間隔設置的多層養殖槽(52)，所述收集槽(51)的底部均勻貫穿設有多個第一過水管(53)，所述多個第一過水管(53)均勻分為多組并一一連通各層養殖槽(52)，每層所述養殖槽(52)的內底壁上均設置有若干個第二過水管(54)，所述第二過水管(54)與吸附塔(2)底部的第二出水口(22)連通，所述收集槽(51)內填充有球形陶瓷濾料，所述養殖槽(52)內養殖有水培植物，所述生物過濾架(5)上設置有若干用于為每層養殖槽(52)內水培植物光照的第二光源(55)。

8.基于權利要求1~7任意一項所述的污水處理裝置的一種污水處理方法，其特征在于，包括以下步驟：S01、將需要處理的重金屬污水通過第一進水口(11)注入沉淀池(1)中，保持恒定注水速率，在沉淀池(1)內對重金屬污水靜置且多級沉降，污水中不溶雜質沉底，浮絮被隔板(14)攔截，最后一級沉淀槽(13)中清液從第一出水口(12)被吸入吸附塔(2)；S02、初步處理后的污水，在吸附塔(2)內由上自下依次經過物理過濾組件、化學吸附組件和活性炭吸附組件后排出，在物理過濾組件上被再次截留不可溶的雜質，在化學吸附組件上對污水中的金屬離子進行吸附，在活性炭吸附組件上最后對污水進行深度吸附；S03、周期性啟動污泥清除裝置(3)對沉淀池(1)內部污泥腔體中沉淀的雜質進行清除。

發明內容

針對現有技術中的上述問題，本發明提供了一種基于重金屬污染的污水處理裝置及其處理方法。

為了達到上述發明目的，本發明采用的技術方案如下：

第一方面，提供一種基于重金屬污染的污水處理裝置，包括沉淀池和吸附塔，沉淀池在自身長度方向的兩端分別設有第一進水口和第一出水口，沉淀池內沿污水流動方向順序設置有多級沉淀槽，相鄰沉淀槽之間通過隔板隔開，沉淀池的第一出水口通過出水泵連接第一出水管；

隔板的下邊緣與沉淀池的底壁之間設有排泥口，多個沉淀槽的底部通過排泥口構成污泥腔體，在沉淀池遠離第一出水口的一側設有與污泥腔體連通的集污槽，沉淀池內設有用于將污泥腔體底部雜質清排入集污槽內的污泥清除裝置，沉淀槽的頂部設有用于抽出集污槽內雜質的抽污裝置；

第一出水管遠離沉淀池的一端從吸附塔的頂部伸入，吸附塔的底部設有第二出水口，吸附塔內從上自下依次可拆卸設置有多個濾板，在多個濾板上從上至下分別鋪設有物理過濾組件、化學吸附組件和活性炭吸附組件。

進一步地，污泥清除裝置包括傳動組件和刮板組件，傳動組件包括沿沉淀池長度方向平行設置在污泥腔體內兩側的鏈條組，鏈條組中鏈條的兩端均繞設在鏈輪上，還包括第一驅動電機，第一驅動電機與鏈條組中一端的鏈輪傳動連接；

刮板組件包括沿沉淀池寬度方向設置在污泥腔體內兩側鏈條之間的多片刮板，多片刮板沿鏈條的長度方向均勻間隔設置，通過鏈條下層通過的刮板將沉淀池內底壁上雜質刮入集污槽。

進一步地，鏈條上沿鏈條長度方向間隔固設有多個安裝架，刮板轉動連接在安裝架上，安裝架上設置有彈簧，彈簧用于驅使刮板的活動端向鏈條的外側轉動，刮板遠離活動端一端垂直固定設置有連接板，連接板上轉動設置有兩排滾輪，沉淀池內位于污泥腔室的兩側內壁上均固定設置有導向板，導向板的兩端向上方平滑彎曲出導向部，下層鏈條上刮板的兩排滾輪均滾動接觸在導向板上，以使下層鏈條上刮板保持豎直，隔板的下邊緣設置有用于清理刮板表面的毛刷。

進一步地，物理過濾組件包括石英砂濾料層，化學吸附組件包括由上至下間隔設置的重金屬螯合劑復合殼聚糖吸附濾層和微生物吸附層，微生物吸附層設有表面附著有微生物的球體，活性炭吸附組件包括顆�；钚蕴繉印�

進一步地，還包括化學噴淋塔，吸附塔的頂部設有排氣口，化學噴淋塔的側壁上連接有通氣管，通氣管的另一端與吸附塔上的排氣口連接，通氣管上設有抽氣泵。

進一步地，濾板的頂壁上沿自身周向設有環形的放置槽，放置槽用于放置物理過濾組件、化學吸附組件和活性炭吸附組件中任意一種，放置槽的內底壁設為沿濾板的周向起伏的波浪形，濾板的放置槽內底壁上位于波谷位置貫穿開設有濾孔，下層濾板的放置槽內底壁波頂對齊上層濾板的放置槽內底壁波谷，第一出水管伸入吸附塔內的一端固定連接有與放置槽同軸的分流器，分流器沿自身周向均勻間隔開設有多個連通第一出水管的分流口，分流口朝向吸附塔內最上層濾板的放置槽。

進一步地，濾板與吸附塔可拆卸連接，濾板上設置有吊裝耳，吸附塔的頂部開設有供濾板進/出吸附塔的開口，吸附塔的頂部沿自身周向設置有吸氣通道，吸附塔頂部開口的內壁上沿自身周向均勻間隔開設有多個與吸氣通道連通的吸風口，通氣管固定連接在吸附塔的外壁上并與吸風口連通。

進一步地，吸附塔內最下層濾板的底部位于放置槽的正下方設有第一養殖腔，第一養殖腔用于種植水培植物，第一養殖腔與放置槽之間開設有若干供水培植物通過的第一穿孔連通，位于第一養殖腔所在濾板上方的吸附塔內壁上設置有第一光源。

進一步地，吸附塔內位于最下層濾板與第二出水口之間設有生物過濾架，生物過濾架包括最上層的收集槽和收集槽下方間隔設置的多層養殖槽，收集槽的底部均勻貫穿設有多個第一過水管，多個第一過水管均勻分為多組并一一連通各層養殖槽，每層養殖槽的內底壁上均設置有若干個第二過水管，第二過水管與吸附塔底部的第二出水口連通，收集槽內填充有球形陶瓷濾料，養殖槽內養殖有水培植物，生物過濾架上設置有若干用于為每層養殖槽內水培植物光照的第二光源。

第二方面，基于本申請第一方面污水處理裝置的提供了一種污水處理方法，包括以下步驟：

S01、將需要處理的重金屬污水通過第一進水口注入沉淀池中，保持恒定注水速率，在沉淀池內對重金屬污水靜置且多級沉降，污水中不溶雜質沉底，浮絮被隔板攔截，最后一級沉淀槽中清液從第一出水口被吸入吸附塔；

S02、初步處理后的污水，在吸附塔內由上自下依次經過物理過濾組件、化學吸附組件和活性炭吸附組件后排出，在物理過濾組件上被再次截留不可溶的雜質，在化學吸附組件上對污水中的金屬離子進行吸附，在活性炭吸附組件上最后對污水進行深度吸附；

S03、周期性啟動污泥清除裝置對沉淀池內部污泥腔體中沉淀的雜質進行清除。

本發明的有益效果為：

1、通過對進入吸附塔的污水進行沉降和過濾操作，除去污水中不溶雜質和漂浮的浮絮，有效避免雜質堵塞在吸附塔內，提高對吸附塔中過濾材料的使用壽命，并周期性采用污泥清除裝置將沉淀池中的雜質推入集污槽中，并由污泥泵將雜質抽出，保持沉淀池底部清潔；

2、在吸附塔的底部集成安裝有生物過濾架，精簡吸附塔內空間，提高對污水中重金屬離子的吸附效果。

（發明人：李桂雙;王存文;王興歡）
