公布日：2023.12.15
申請日：2023.10.31
分類號：B01D36/04(2006.01)I;B01D33/03(2006.01)I;B01D33/42(2006.01)I;B01D33/80(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;B01D35/16(2006.01)I;
C02F1/00(2023.01)N
摘要
本發明涉及生活污水處理技術領域，公開了一種一體化生活污水處理設備，包括箱體，所述箱體的內壁滑動連接有第一水箱，所述箱體的外壁固定連接有第一電機，所述第一電機的外壁固定連接有轉軸，所述箱體的內壁固定連接有套筒，所述套筒的內壁滑動連接有滑動柱，所述第一水箱的下表面固定連接有彈簧，所述第一水箱的內壁設置有第一過濾網，所述第一水箱的內壁設置有第二過濾網，所述箱體的內部設置有輸送機構。通過對彈簧進行壓縮，通過第一水箱在箱體的內壁滑動，彈簧回彈可以帶動第一水箱在箱體的內壁持續進行上下滑動，從而達到第一過濾網和第二過濾網的過濾預處理工作加快，達到更快對生活污水進行預處理，方便后續處理工作的效果。
權利要求書

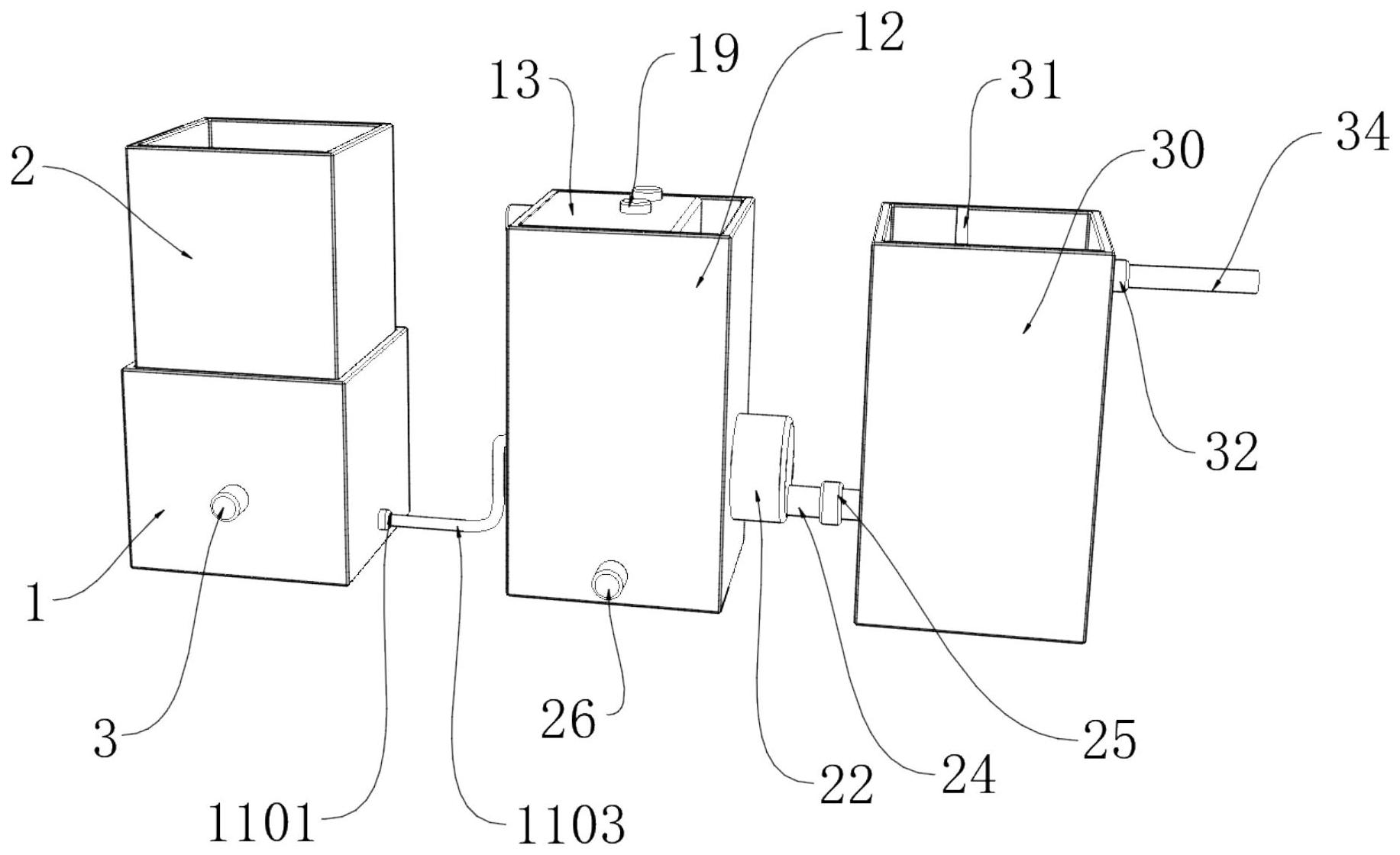

1.一種一體化生活污水處理設備，包括箱體(1)，其特征在于：所述箱體(1)的內壁滑動連接有第一水箱(2)，所述箱體(1)的外壁固定連接有第一電機(3)，所述第一電機(3)的外壁固定連接有轉軸(4)，所述轉軸(4)的外壁與所述第一水箱(2)的下表面相切合，所述箱體(1)的內壁固定連接有套筒(6)，所述套筒(6)的內壁滑動連接有滑動柱(7)，所述滑動柱(7)的上表面固定連接在所述第一水箱(2)的下表面，所述第一水箱(2)的下表面固定連接有彈簧(8)，所述彈簧(8)的下表面固定連接在所述套筒(6)的上表面，所述彈簧(8)的內壁與所述滑動柱(7)的外壁相貼合，所述第一水箱(2)的內壁設置有第一過濾網(9)，所述第一水箱(2)的內壁設置有第二過濾網(10)，所述第二過濾網(10)位于所述第一過濾網(9)的上方，所述箱體(1)的內部設置有輸送機構(11)；所述輸送機構(11)包括第一水泵(1101)，所述第一水泵(1101)的外壁固定連接在所述箱體(1)的內部，所述第一水泵(1101)的輸入端固定連接有第一導管(1102)，所述第一導管(1102)的上表面固定連接在所述第一水箱(2)的下表面，所述第一水泵(1101)的輸出端固定連接有第一連接管(1103)。
2.根據權利要求1所述的一種一體化生活污水處理設備，其特征在于：所述第一連接管(1103)的外壁固定連接有第二水箱(12)，所述第二水箱(12)的內壁固定連接有固定板(13)，所述第二水箱(12)的外壁固定連接第二電機(14)，所述第二電機(14)的輸出端固定連接有蝸桿(15)，所述蝸桿(15)的外壁轉動連接在所述固定板(13)的內部。
3.根據權利要求2所述的一種一體化生活污水處理設備，其特征在于：所述固定板(13)的內部轉動連接有蝸輪(16)，所述蝸輪(16)的外壁與所述蝸桿(15)的外壁嚙合連接。
4.根據權利要求3所述的一種一體化生活污水處理設備，其特征在于：所述蝸輪(16)的內部開設有雙向螺紋槽(17)，所述蝸輪(16)的內部轉動連接有雙向絲桿(18)，所述雙向絲桿(18)的外壁螺紋連接在所述雙向螺紋槽(17)的內壁。
5.根據權利要求4所述的一種一體化生活污水處理設備，其特征在于：所述雙向絲桿(18)的下表面固定連接有刮板(20)，所述刮板(20)的外壁滑動連接在所述第二水箱(12)的內壁，所述刮板(20)的上表面固定連接有立柱(21)，所述立柱(21)的外壁滑動連接在所述固定板(13)的內部，所述雙向絲桿(18)和立柱(21)的上表面均固定連接有擋板(19)。
6.根據權利要求2所述的一種一體化生活污水處理設備，其特征在于：所述第二水箱(12)的右側內部固定連接有集水倉(22)，所述集水倉(22)的內壁固定連接有第一濾板(23)。
7.根據權利要求6所述的一種一體化生活污水處理設備，其特征在于：所述集水倉(22)的右側內部固定連接有第二連接管(24)，所述第二連接管(24)的內部設置有單向閥(25)，所述第二連接管(24)的外側外壁固定連接有第三水箱(30)。
8.根據權利要求2所述的一種一體化生活污水處理設備，其特征在于：所述第二水箱(12)的前側外壁固定連接有第三電機(26)，所述第三電機(26)的輸出端固定連接有絞龍柱(27)，所述絞龍柱(27)的外壁轉動連接在所述第二水箱(12)的內部。
9.根據權利要求8所述的一種一體化生活污水處理設備，其特征在于：所述第二水箱(12)的后側內部固定連接有排污管(28)，所述排污管(28)的內部設置有閥門(29)，所述絞龍柱(27)的外壁轉動連接在所述排污管(28)的內壁。
10.根據權利要求7所述的一種一體化生活污水處理設備，其特征在于：所述第三水箱(30)的內壁固定連接有第二濾板(31)，所述第三水箱(30)的內部固定連接有第二水泵(32)，所述第二水泵(32)的輸入端固定連接有第二導管(33)，所述第二水泵(32)的輸出端固定連接有排水管(34)。
發明內容
針對現有技術的不足，本發明提供了一種一體化生活污水處理設備，解決了如何提前對生活污水進行處理防止堵塞并提高工作效率的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種一體化生活污水處理設備，包括箱體，所述箱體的內壁滑動連接有第一水箱，所述箱體的外壁固定連接有第一電機，所述第一電機的外壁固定連接有轉軸，所述轉軸的外壁與所述第一水箱的下表面相切合，所述箱體的內壁固定連接有套筒，所述套筒的內壁滑動連接有滑動柱，所述滑動柱的上表面固定連接在所述第一水箱的下表面，所述第一水箱的下表面固定連接有彈簧，所述彈簧的下表面固定連接在所述套筒的上表面，所述彈簧的內壁與所述滑動柱的外壁相貼合，所述第一水箱的內壁設置有第一過濾網，所述第一水箱的內壁設置有第二過濾網，所述第二過濾網位于所述第一過濾網的上方，所述箱體的內部設置有輸送機構；
所述輸送機構包括第一水泵，所述第一水泵的外壁固定連接在所述箱體的內部，所述第一水泵的輸入端固定連接有第一導管，所述第一導管的上表面固定連接在所述第一水箱的下表面，所述第一水泵的輸出端固定連接有第一連接管。
優選的，所述第一連接管的外壁固定連接有第二水箱，所述第二水箱的內壁固定連接有固定板，所述第二水箱的外壁固定連接第二電機，所述第二電機的輸出端固定連接有蝸桿，所述蝸桿的外壁轉動連接在所述固定板的內部。
優選的，所述固定板的內部轉動連接有蝸輪，所述蝸輪的外壁與所述蝸桿的外壁嚙合連接。
優選的，所述蝸輪的內部開設有雙向螺紋槽，所述蝸輪的內部轉動連接有雙向絲桿，所述雙向絲桿的外壁螺紋連接在所述雙向螺紋槽的內壁。
優選的，所述雙向絲桿的下表面固定連接有刮板，所述刮板的外壁滑動連接在所述第二水箱的內壁，所述刮板的上表面固定連接有立柱，所述立柱的外壁滑動連接在所述固定板的內部，所述雙向絲桿和立柱的上表面均固定連接有擋板。
優選的，所述第二水箱的右側內部固定連接有集水倉，所述集水倉的內壁固定連接有第一濾板。
優選的，所述集水倉的右側內部固定連接有第二連接管，所述第二連接管的內部設置有單向閥，所述第二連接管的外側外壁固定連接有第三水箱。
優選的，所述第二水箱的前側外壁固定連接有第三電機，所述第三電機的輸出端固定連接有絞龍柱，所述絞龍柱的外壁轉動連接在所述第二水箱的內部。
優選的，所述第二水箱的后側內部固定連接有排污管，所述排污管的內部設置有閥門，所述絞龍柱的外壁轉動連接在所述排污管的內壁。
優選的，所述第三水箱的內壁固定連接有第二濾板，所述第三水箱的內部固定連接有第二水泵，所述第二水泵的輸入端固定連接有第二導管，所述第二水泵的輸出端固定連接有排水管。
工作原理：當需要使用到該設備的時候，先將生活污水排至第一水箱的內部，通過第一水箱內壁的第一過濾網和第二過濾網對生活污水中的雜物與沙石進行過濾攔截，對生活污水進行預處理的工作，啟動箱體外壁的第一電機帶動輸出端的轉軸在箱體的內部轉動，當轉軸在轉動時會帶動外壁的偏心圓推動第一水箱在箱體的內壁進行上下滑動，在第一水箱下滑時帶動下表面的滑動柱在套筒的內壁滑動，達到定位的效果，同時第一水箱還會對彈簧進行壓縮，通過彈簧的特性在受力后回彈并會持續振幅，可以對第一水箱達到持續在箱體的內壁滑動，產生震蕩加快第一過濾網和第二過濾網的過濾攔截預處理的工作，當生活污水進行預處理過后，啟動箱體內部的第一水泵將第一水箱內部的水通過第一導管抽出，再通過輸送到第二水箱的內壁，這時啟動第二水箱外壁的第二電機帶動輸出端的蝸桿在固定板的內部進行轉動，在固定板轉動時會帶動蝸輪在固定板的內部同時轉動，當蝸輪在轉動時使內部的雙向螺紋槽通過雙向絲桿推動刮板在第二水箱的向下滑動，在雙向絲桿推動刮板移動時會帶動立柱在固定板的內部滑動，對刮板起到限位的作用，防止工作過程中會出現偏移的情況，通過擋板可以對雙向絲桿和立柱起到防止脫落固定板內部的效果，第二水箱內部的生活污水會通過第一濾板進行過濾并流入到集水倉的內壁，在刮板向下滑動時會對第二水箱內部的生活污水加快通過第一濾板的過濾工作，并通過壓力使集水倉內部的水通過第二連接管流入到第三水箱的內部，通過單向閥可以防止第二連接管進行回流，生活污水在第三水箱的內部時會通過第二濾板進行再次過濾，過濾后啟動第二水泵使第二導管將第三水箱內部再次過濾的水抽出并通過第二水泵輸出端的排水管排出，當生活污水在第二水箱的內部時，生活污水內部的泥沙會進行沉淀并殘留在第二水箱的內壁，這時通過刮板進行下滑對第二水箱內壁的殘留進行清理，同時還能對第一濾板過濾出的殘留物同時進行清理，刮板將清理出來的殘留物推送到第二水箱的底部，這時啟動第三電機帶動輸出端的絞龍柱進行轉動將第二水箱底部的泥沙輸和殘留物輸送到排污管的內部，旋轉打開閥門將泥沙和殘留物進行排出，該設備不僅可以加快對生活污水的雜物攔截過濾進行預處理工作，還可以加快過濾的工作效率，同時還可以對殘留物與泥沙進行排出達到分級處理的工作效果。
本發明提供了一種一體化生活污水處理設備。具備以下有益效果：
1、本發明通過第二過濾網可以對生活污水中的較大的雜物進行過濾攔截處理，再通過第一過濾網對較小的雜質進行過濾攔截處理，啟動第一電機通過輸出端的轉軸帶動偏心圓進行轉動推動第一水箱在箱體的內壁滑動，同時當?shù)谝凰湓诨瑒?dòng)時會通過下表面的滑動柱在套筒的內壁同時滑動，并對彈簧進行壓縮，通過彈簧回彈可以帶動第一水箱在箱體的內壁持續進行上下滑動，從而達到第一過濾網和第二過濾網的過濾預處理工作加快，達到更快對生活污水進行預處理，方便后續處理工作的效果。
2、本發明通過啟動第二電機帶動輸出端的蝸桿進行轉動，在蝸桿轉動時帶動蝸輪進行轉動，當蝸輪轉動時會通過內部的雙向絲桿帶動刮板在第二水箱的內壁進行往復上下滑動效果，通過刮板下滑可以對第二水箱內部的水產生壓力，使生活污水加快通過第一濾板進行過濾，并流入集水倉的內壁，從而可以達到快速對生活污水進行過濾的工作效果。
3、本發明當刮板在第二水箱的內壁滑動時，會對第二水箱內壁的殘留和第一濾板外壁過濾出的泥沙推動到第二水箱的底部，生活污水在進入第二水箱的內部時泥沙會進行沉淀，這時啟動第三電機帶動輸出端的絞龍柱進行旋轉，在絞龍柱旋轉時可以將第二水箱內部的泥沙輸送到排污管的內部，再轉動打開閥門將泥沙進行排出，可以達到對污水中的水和泥沙進行分級處理的效果。
（發明人：袁國豪;陳炯輝;袁梁狄;張乃策）
