公布日：2023.04.25
申請日：2022.12.27
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/24(2023.01)N;C02F1/66(2023.01)N;C02F1/72(2023.01)N;C02F1/
78(2023.01)N;C02F1/40(2023.01)N;C02F101/30(2006.01)N
摘要
本發明涉及一種順酐廢水的處理裝置及污水處理方法，其包括厭氧單元、好氧單元和臭氧催化氧化單元，厭氧單元包括水解池、布水器和UASB池，水解池內設置布水器，水解池與UASB池連通，布水器將預處理后的順酐廢水加壓后布水，好氧單元包括好氧池，好氧池與UASB池連通，臭氧催化氧化單元包括臭氧接觸池，臭氧接觸池的進水口與好氧池連通，臭氧接觸池的出水口與排放區連通。順酐廢水的厭氧段采用“水解+UASB”的串聯方法，可提高順酐廢水的可生化性，好氧單元去除順酐廢水中的有機物，并在臭氧催化氧化單元的氧化下，降低順酐廢水中的化學需氧量COD。這種生化法的污水處理方式，降低了處理成本，同時也達到了排放標準。
權利要求書

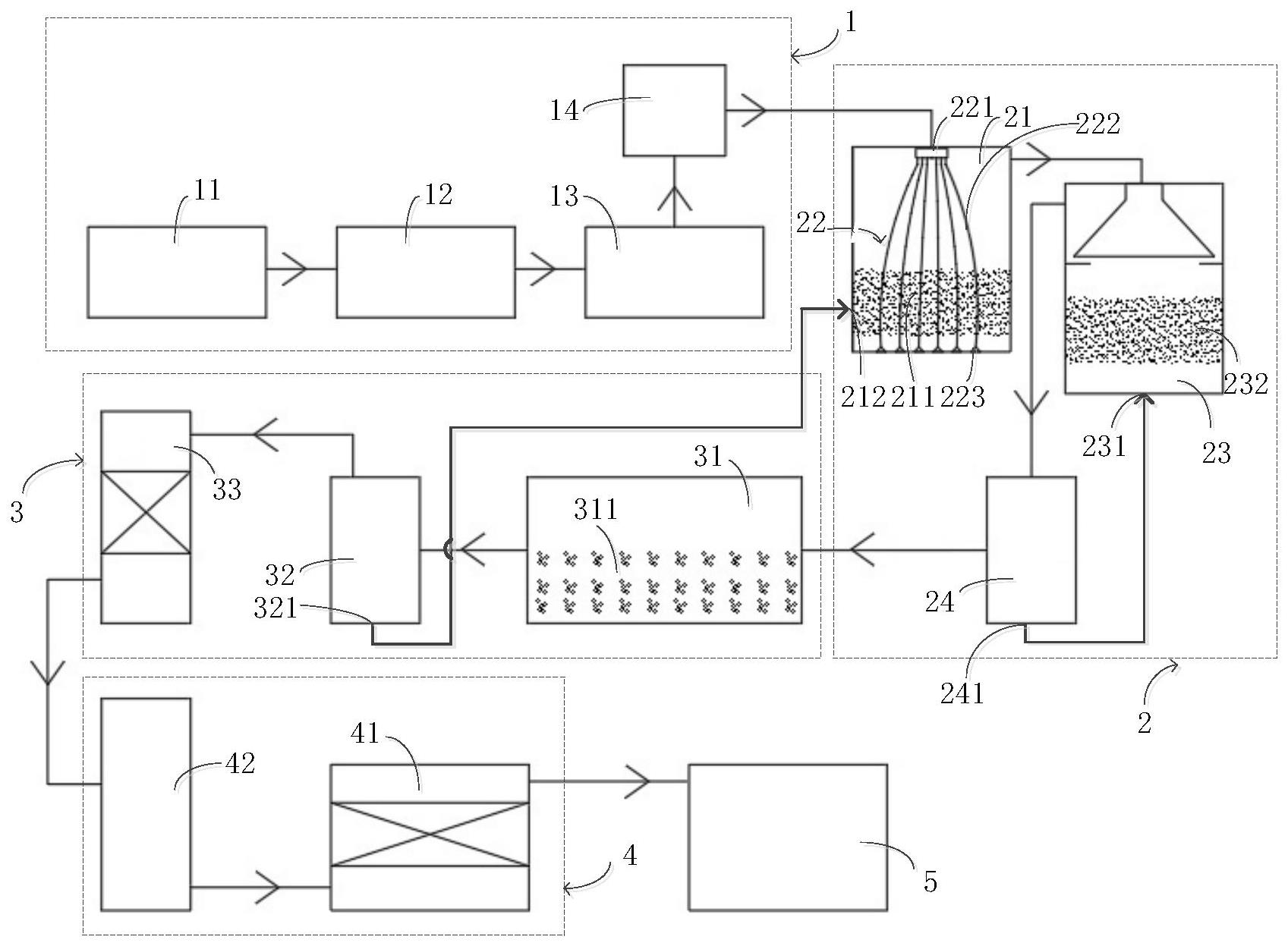

1.一種順酐廢水的處理裝置，其特征在于，包括：厭氧單元(2)，其包括水解池(21)、布水器(22)和UASB池(23)，所述水解池(21)內設置所述布水器(22)，所述水解池(21)與所述UASB池(23)連通，所述布水器(22)能夠?qū)㈩A(yù)處理后的順酐廢水加壓后從池底布水，所述水解池(21)內設置有占優勢地位的兼性厭氧菌，所述UASB池(23)內設置有占優勢地位的兼性厭氧菌、產氫產乙酸細菌和甲烷菌中的一種或多種；好氧單元(3)，其包括好氧池(31)，所述好氧池(31)能夠與所述UASB池(23)連通；臭氧催化氧化單元(4)，其包括臭氧接觸池(41)，所述臭氧接觸池(41)內能夠均布臭氧，所述臭氧接觸池(41)的進水口能夠與所述好氧池(31)連通，所述臭氧接觸池(41)的出水口被配置為能夠與排放區(5)連通。
2.根據權利要求1所述的順酐廢水的處理裝置，其特征在于，所述布水器(22)包括壓力配水箱(221)和出水頭(223)，所述出水頭(223)安裝于所述水解池(21)的池底，所述壓力配水箱(221)內能夠?qū)㈩A(yù)處理后的順酐廢水加壓，所述壓力配水箱(221)的出水口與所述出水頭(223)連通。
3.根據權利要求1所述的順酐廢水的處理裝置，其特征在于，所述水解池(21)內設置有雙層的水解污泥層(211)，所述水解污泥層(211)的高度可調，所述水解污泥層(211)內設置有占優勢地位的兼性厭氧菌。
4.根據權利要求1所述的順酐廢水的處理裝置，其特征在于，所述厭氧單元(2)還包括厭氧沉淀池(24)，所述厭氧沉淀池(24)設置于所述UASB池(23)和所述好氧池(31)之間，且所述厭氧沉淀池(24)內沉淀的污泥能夠回流至所述UASB池(23)內。
5.根據權利要求1所述的順酐廢水的處理裝置，其特征在于，所述好氧單元(3)還包括BAF池(33)，所述BAF池(33)設置于所述好氧池(31)和所述臭氧接觸池(41)之間。
6.根據權利要求5所述的順酐廢水的處理裝置，其特征在于，所述好氧單元(3)還包括二沉池(32)，所述二沉池(32)設置于所述BAF池(33)和所述好氧池(31)之間，且所述二沉池(32)內沉淀的污泥能夠回流至所述水解池(21)內。
7.根據權利要求5所述的順酐廢水的處理裝置，其特征在于，所述臭氧催化氧化單元(4)還包括砂濾裝置(42)，所述砂濾裝置(42)設置于所述BAF池(33)和所述臭氧接觸池(41)之間。
8.一種使用如權利要求1-7任一項所述的順酐廢水的處理裝置的污水處理方法，其特征在于，包括如下步驟：對順酐廢水進行預處理；經厭氧單元(2)厭氧處理：預處理后的順酐廢水進入布水器(22)內加壓，加壓后的順酐廢水從水解池(21)的池底布水并隨后生化水解，生化水解后順酐廢水進入UASB池(23)內進一步厭氧處理；經好氧單元(3)好氧處理：經UASB池(23)進一步厭氧處理后的順酐廢水進入好氧池(31)進行好氧處理；經臭氧催化氧化單元(4)臭氧催化氧化處理：經好氧池(31)好氧處理后的順酐廢水進入臭氧接觸池(41)內進行臭氧催化氧化處理，并隨后排放至排放區(5)。
9.根據權利要求8所述的污水處理方法，其特征在于，對順酐廢水進行預處理，具體包括如下步驟：順酐廢水隔油去除懸浮油類；去除懸浮油類的順酐廢水絮凝去除大分子膠體；絮凝后的順酐廢水依次進行pH調節和溫度調節。
10.根據權利要求8所述的污水處理方法，其特征在于，所述水解池(21)內設置高度可調的膨脹的水解污泥層(211)，以吸附和攔截預處理后的順酐廢水中的大分子有機物。
發明內容
本發明的一個目的在于提出一種順酐廢水的處理裝置，以解決現有的順酐廢水處理裝置的操作運行繁瑣、處理成本高以及難以達到化學需氧量COD的排放標準的問題。
為實現上述目的，本發明提供了一種順酐廢水的處理裝置，
一種順酐廢水的處理裝置，包括：
厭氧單元，其包括水解池、布水器和UASB池，所述水解池內設置所述布水器，所述水解池與所述UASB池連通，所述布水器能夠?qū)㈩A(yù)處理后的順酐廢水加壓后從池底布水，所述水解池內設置有占優勢地位的兼性厭氧菌，所述UASB池內設置有占優勢地位的兼性厭氧菌、產氫產乙酸細菌和甲烷菌中的一種或多種；
好氧單元，其包括好氧池，所述好氧池與所述UASB池連通；
臭氧催化氧化單元，其包括臭氧接觸池，所述臭氧接觸池內能夠均布臭氧，所述臭氧接觸池的進水口能夠與所述好氧池連通，所述臭氧接觸池的出水口被配置為能夠與排放區連通。
進一步地，所述布水器包括壓力配水箱和出水頭，所述出水頭安裝于所述水解池的池底，所述壓力配水箱內能夠?qū)㈩A(yù)處理后的順酐廢水加壓，所述壓力配水箱的出水口與所述出水頭連通。
進一步地，所述水解池內設置有雙層的水解污泥層，所述水解污泥層的高度可調，所述水解污泥層內設置有占優勢地位的兼性厭氧菌。
進一步地，所述厭氧單元還包括厭氧沉淀池，所述厭氧沉淀池設置于所述UASB池和所述好氧池之間，且所述厭氧沉淀池內沉淀的污泥能夠回流至所述UASB池內。
進一步地，所述好氧單元還包括BAF池，所述BAF池設置于所述好氧池和所述臭氧接觸池之間。
進一步地，所述好氧單元還包括二沉池，所述二沉池設置于所述BAF池和所述好氧池之間，且所述二沉池內沉淀的污泥能夠回流至所述水解池內。
進一步地，所述臭氧催化氧化單元還包括砂濾裝置，所述砂濾裝置設置于所述BAF池和所述臭氧接觸池之間。
本發明的另一個目的在于提出一種污水處理方法，現有的順酐廢水處理裝置的操作運行繁瑣、處理成本高以及難以達到化學需氧量COD的排放標準的問題。
為實現上述目的，本發明提供了一種使用上述順酐廢水的處理裝置的污水處理方法，
一種使用上述方案任一項所述的順酐廢水的處理裝置的污水處理方法，包括如下步驟：
對順酐廢水進行預處理；
經厭氧單元厭氧處理：預處理后的順酐廢水進入布水器內加壓，加壓后的順酐廢水從水解池的池底布水并隨后生化水解，生化水解后順酐廢水進入UASB池內進一步厭氧處理；
經好氧單元好氧處理：經UASB池進一步厭氧處理后的順酐廢水進入好氧池進行好氧處理；
經臭氧催化氧化單元臭氧催化氧化處理：經好氧池好氧處理后的順酐廢水進入臭氧接觸池內進行臭氧催化氧化處理，并隨后排放至排放區。
進一步地，對順酐廢水進行預處理，具體包括如下步驟：
順酐廢水隔油去除懸浮油類；
去除懸浮油類的順酐廢水絮凝去除大分子膠體；
絮凝后的順酐廢水依次進行pH調節和溫度調節。
進一步地，所述水解池內設置高度可調的膨脹的水解污泥層，以吸附和攔截預處理后的順酐廢水中的大分子有機物。
本發明的有益效果為：
本發明提供的順酐廢水的處理裝置包括厭氧單元、好氧單元和臭氧催化氧化單元，厭氧單元包括水解池、布水器和UASB池，水解池內設置布水器，水解池與UASB池連通，布水器能夠?qū)㈩A(yù)處理后的順酐廢水加壓后從池底布水，水解池內設置有占優勢地位的兼性厭氧菌，UASB池內設置有占優勢地位的兼性厭氧菌、產氫產乙酸細菌和甲烷菌中的一種或多種，好氧單元包括好氧池，好氧池能夠與UASB池連通，臭氧催化氧化單元包括臭氧接觸池，臭氧接觸池內能夠均布臭氧，臭氧接觸池的進水口能夠與好氧池連通，臭氧接觸池的出水口被配置為能夠與排放區連通。順酐廢水的厭氧段采用“水解+UASB”的串聯方法，可提高順酐廢水的可生化性，好氧單元有效去除順酐廢水中的有機物，并在臭氧催化氧化單元的氧化下，降低順酐廢水中的化學需氧量COD，從而達到排放標準。這種生化法的污水處理方式，簡化了操作步驟，降低了處理成本，同時也達到了排放標準。
（發明人：楊駿;楊偉娜;羅華霖;唐榮飛;楊曉梅;郭松;張東;鄒進超）
