公布日：2023.12.15
申請日：2023.10.24
分類號：C02F1/00(2023.01)I;B01F35/71(2022.01)I;B01F35/00(2022.01)I;B01F27/90(2022.01)I;B01F27/2323(2022.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明屬于金屬材料技術領域，具體為一種藥液均勻混合型的金屬材料污水處理設備，在對化學藥液投放時通常是依靠人工經驗手動進行操作，費時費力的同時若投放過程疏忽或失誤，則會延長污水處理的時間，從而降低了污水處理的效率；包括底板，所述底板上對稱安裝有支撐架，兩個所述支撐架與處理箱連接設置；所述支撐架上設有卡扣，若干卡扣與處理箱上設有的卡槽連接設置；所述支撐架上固定設有安裝板，安裝板與聯動板之間通過螺栓連接設置，聯動板上固定安裝有聯動電機，通過往動量排單元，避免全程操作人員手動投放藥液，省時省力的同時可以避免因人員的疏忽而導致投放失誤等情況的發生，從而提升了污水處理的效率。
權利要求書

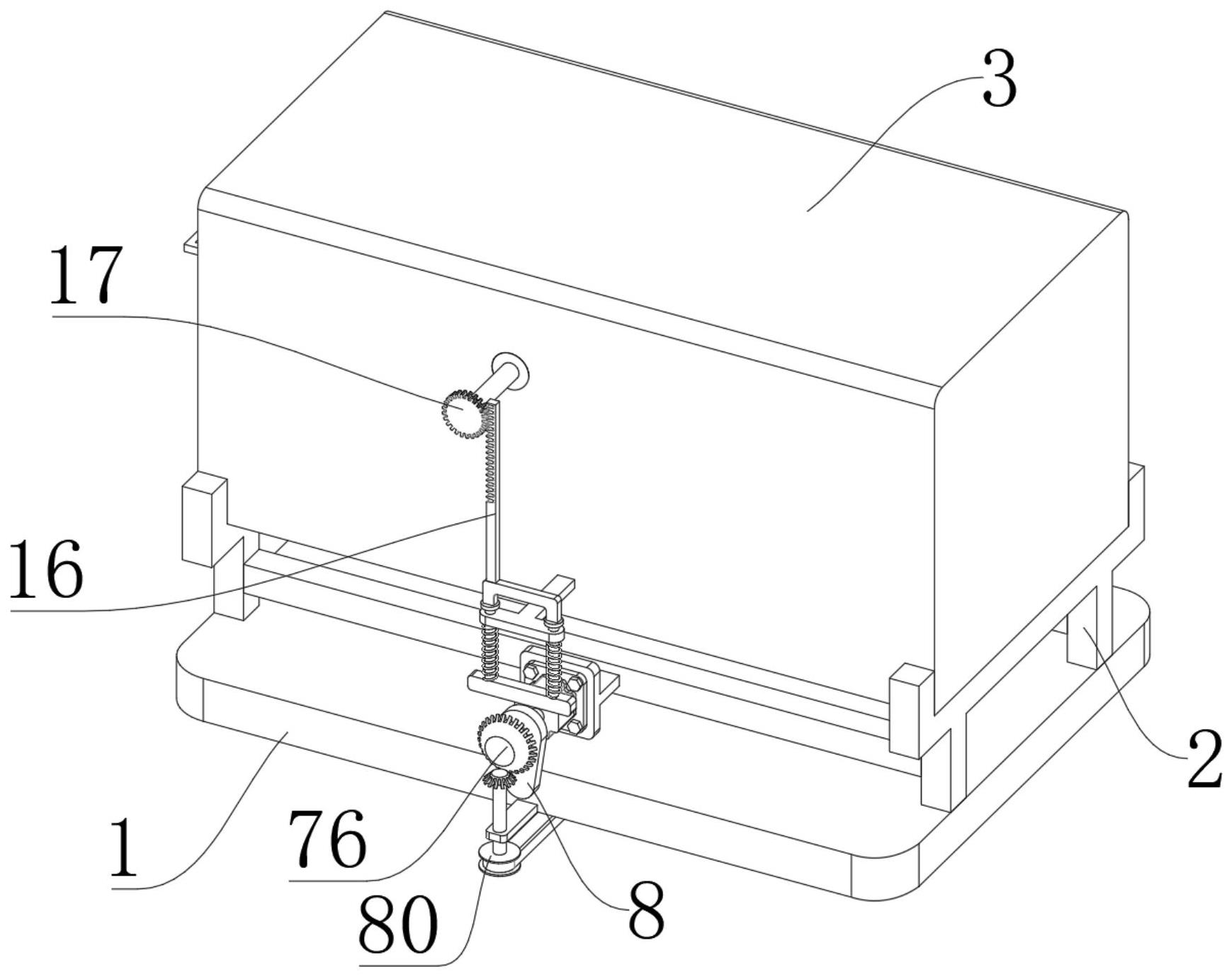

1.一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：包括底板(1)，所述底板(1)上對稱安裝有支撐架(2)，兩個所述支撐架(2)與處理箱(3)連接設置；所述支撐架(2)上設有卡扣，若干卡扣與處理箱(3)上設有的卡槽連接設置；所述支撐架(2)上固定設有安裝板(4)，安裝板(4)與聯動板(5)之間通過螺栓連接設置，聯動板(5)上固定安裝有聯動電機(6)，聯動電機(6)與旋制視控組件連接設置；所述旋制視控組件包括設置于聯動電機(6)的輸出端上的聯動菱塊(7)，聯動菱塊(7)與凸輪(8)上設有的聯動方槽(9)連接設置；所述凸輪(8)上安裝有延動轉軸(10)，延動轉軸(10)與拌向旋合機構連接設置；所述凸輪(8)配合連接旋動橫塊(11)，旋動橫塊(11)上對稱安裝有旋動桿(12)，旋動桿(12)穿過處理箱(3)上設有的旋動基座(13)與旋動圓板(14)連接設置；所述旋動桿(12)上套設有旋動彈簧(15)，旋動彈簧(15)的一端與旋動橫塊(11)固定連接設置，另一端與旋動基座(13)固定連接設置；兩個所述旋動圓板(14)共同連接旋動齒條(16)，旋動齒條(16)嚙合連接旋動齒輪(17)，旋動齒輪(17)上安裝有旋動轉軸(18)，旋動轉軸(18)上安裝有若干旋動方塊(19)，旋動方塊(19)的一側上安裝有高壓噴頭(20)，另一側上設有連接塊(21)，若干連接塊(21)共同連接集動箱(22)，集動箱(22)上安裝有定滑輪(23)，定滑輪(23)上設有第一繩索(24)，第一繩索(24)的一端與處理箱(3)內設有的第一固定座(25)連接設置，另一端與繞線輪(26)連接設置，繞線輪(26)與往動量排單元連接設置。
2.根據權利要求1所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述往動量排單元包括設置于繞線輪(26)上的繞動轉軸(27)，繞動轉軸(27)的一端穿過集動箱(22)與發條彈簧(28)連接設置，發條彈簧(28)的端口與集動箱(22)連接設置；另一端與繞動錐齒輪(29)連接設置，繞動錐齒輪(29)嚙合連接往動錐齒輪(30)，往動錐齒輪(30)上設有控動轉軸(31)，控動轉軸(31)的一端與集動箱(22)內底面?zhèn)鲃?dòng)連接設置，另一端與繞動圓盤(32)連接設置，繞動圓盤(32)上設有繞動桿(33)，繞動桿(33)與矩動塊(34)上設有的矩動槽(35)連接設置；所述矩動塊(34)的一側上對稱安裝有矩動桿(36)，矩動桿(36)穿過繞動基座(37)與矩動圓板(38)連接設置，所述矩動桿(36)上套設有矩動彈簧(39)，矩動彈簧(39)的一端與矩動圓板(38)連接設置，另一端與繞動基座(37)連接設置，繞動基座(37)與集動箱(22)連接設置，集動箱(22)上設有第二固定座(40)，第二固定座(40)與銜力轉制組件連接設置。
3.根據權利要求2所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述矩動塊(34)的另一側上安裝有異動位桿(41)，異動位桿(41)與若干延長桿(42)連接設置，延長桿(42)與觸動異板(43)連接設置，觸動異板(43)上設有觸動桿(44)，觸動桿(44)的一端與集動箱(22)內設有的觸動基座(45)連接設置，另一端與觸動圓板(46)連接設置；所述觸動桿(44)上套設有觸動彈簧(47)，觸動彈簧(47)的一端與觸動圓板(46)連接設置，另一端與觸動異板(43)連接設置，觸動異板(43)上設有蓋止圓板(48)，蓋止圓板(48)與集動箱(22)內設有的蓋止圓槽(49)連接設置，蓋止圓槽(49)與高壓噴頭(20)之間通過聯動管道(50)連接設置。
4.根據權利要求1所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述旋動轉軸(18)穿過處理箱(3)與限動異塊(51)連接設置，限動異塊(51)與限動異桿(52)上對稱設有的限動槽(53)連接設置，所述限動異桿(52)與處理箱(3)上設有的限動基座(54)固定連接設置；所述限動槽(53)上安裝有環動桿(55)，環動桿(55)上套設有環動彈簧(56)，環動彈簧(56)的一端與限動槽(53)連接設置，另一端與限動異塊(51)連接設置。
5.根據權利要求2所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述銜力轉制組件包括設置于第二固定座(40)上的第二繩索(57)，第二繩索(57)與纏動輪(58)連接設置，纏動輪(58)上設有纏動轉軸(59)，纏動轉軸(59)的一端與處理箱(3)上設有的纏動基座(60)傳動連接設置，另一端與纏動齒輪(61)連接設置，纏動齒輪(61)嚙合連接纏動齒條(62)，纏動齒條(62)上設有纏動板(63)，兩個纏動板(63)共同連接纏動桿(64)，纏動桿(64)與處理箱(3)上設有的配動基座(65)滑動連接設置，所述纏動桿(64)上套設有纏動彈簧(66)，纏動彈簧(66)的一端與配動基座(65)連接設置，另一端與纏動板(63)連接設置；所述纏動齒條(62)上安裝有U動桿(67)，U動桿(67)上設有配動方板(68)，配動方板(68)上安裝有配動齒條(69)，配動齒條(69)與橫動止向機構連接設置。
6.根據權利要求5所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述配動方板(68)上安裝有阻動塊(70)，阻動塊(70)與處理箱(3)上設有的阻動方盒(71)滑動連接設置，阻動方盒(71)上設有若干阻動槽(72)；所述配動方板(68)上對稱安裝有定位塊(73)，定位塊(73)與處理箱(3)上設有的定位桿(74)滑動連接設置，定位桿(74)上套設有定位彈簧(75)，定位彈簧(75)的一端與處理箱(3)連接設置，另一端與定位塊(73)連接設置。
7.根據權利要求1所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述拌向旋合機構包括設置于延動轉軸(10)上的延動錐齒輪(76)，延動錐齒輪(76)嚙合連接拌動錐齒輪(77)，拌動錐齒輪(77)上安裝有拌動轉軸(78)，拌動轉軸(78)穿過底板(1)上設有的拌動基座(79)與拌動滑輪(80)連接設置，拌動滑輪(80)通過傳動帶(81)與延動滑輪(82)連接設置。
8.根據權利要求7所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述延動滑輪(82)上安裝有制動轉軸(83)，制動轉軸(83)穿過底板(1)和處理箱(3)與若干主動攪動桿(84)連接設置；所述制動轉軸(83)上安裝有延動齒輪(85)，延動齒輪(85)嚙合連接兩個拌動齒輪(86)，拌動齒輪(86)上設有旋合轉軸(87)，旋合轉軸(87)穿過處理箱(3)與若干從動攪動桿(88)連接設置。
9.根據權利要求5所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述橫動止向機構包括與配動齒條(69)嚙合連接設置的配動齒輪(89)，配動齒輪(89)上設有配動轉軸(90)，配動轉軸(90)穿過處理箱(3)上設有的橫動基座(91)與橫動錐齒輪(92)連接設置，橫動錐齒輪(92)嚙合連接從動錐齒輪(93)，從動錐齒輪(93)上安裝有驅動螺紋軸(94)，驅動螺紋軸(94)與處理箱(3)上設有的驅動基座(95)連接設置；所述驅動螺紋軸(94)上對稱安裝有驅動橫塊(96)，驅動橫塊(96)與驅動基座(95)上設有的驅動桿(97)連接設置。
10.根據權利要求9所述的一種藥液均勻混合型的金屬材料污水處理設備，其特征在于：所述驅動橫塊(96)上設有導向異桿(98)，導向異桿(98)穿過處理箱(3)上設有的導向槽(99)與導向塊(100)連接設置，導向塊(100)上對稱安裝有銜動桿(101)，銜動桿(101)與貼合板(102)連接設置，貼合板(102)上安裝有緩沖墊(103)，緩沖墊(103)與集動箱(22)上設有的異動板(104)配合連接設置，異動板(104)上設有若干制動鉸桿(105)；所述銜動桿(101)上套設有銜動彈簧(106)，銜動彈簧(106)的一端與貼合板(102)連接設置，另一端與導向塊(100)連接設置。
發明內容
針對上述情況，為克服現有技術的缺陷，本發明提供一種藥液均勻混合型的金屬材料污水處理設備，有效的解決了上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種藥液均勻混合型的金屬材料污水處理設備，包括底板，所述底板上對稱安裝有支撐架，兩個所述支撐架與處理箱連接設置；所述支撐架上設有卡扣，若干卡扣與處理箱上設有的卡槽連接設置；所述支撐架上固定設有安裝板，安裝板與聯動板之間通過螺栓連接設置，聯動板上固定安裝有聯動電機，聯動電機與旋制視控組件連接設置；
所述旋制視控組件包括設置于聯動電機的輸出端上的聯動菱塊，聯動菱塊與凸輪上設有的聯動方槽連接設置；所述凸輪上安裝有延動轉軸，延動轉軸與拌向旋合機構連接設置；所述凸輪配合連接旋動橫塊，旋動橫塊上對稱安裝有旋動桿，旋動桿穿過處理箱上設有的旋動基座與旋動圓板連接設置；所述旋動桿上套設有旋動彈簧，旋動彈簧的一端與旋動橫塊固定連接設置，另一端與旋動基座固定連接設置；兩個所述旋動圓板共同連接旋動齒條，旋動齒條嚙合連接旋動齒輪，旋動齒輪上安裝有旋動轉軸，旋動轉軸上安裝有若干旋動方塊，旋動方塊的一側上安裝有高壓噴頭，另一側上設有連接塊，若干連接塊共同連接集動箱，集動箱上安裝有定滑輪，定滑輪上設有第一繩索，第一繩索的一端與處理箱內設有的第一固定座連接設置，另一端與繞線輪連接設置，繞線輪與往動量排單元連接設置。
優選的，所述往動量排單元包括設置于繞線輪上的繞動轉軸，繞動轉軸的一端穿過集動箱與發條彈簧連接設置，發條彈簧的端口與集動箱連接設置；另一端與繞動錐齒輪連接設置，繞動錐齒輪嚙合連接往動錐齒輪，往動錐齒輪上設有控動轉軸，控動轉軸的一端與集動箱內底面?zhèn)鲃?dòng)連接設置，另一端與繞動圓盤連接設置，繞動圓盤上設有繞動桿，繞動桿與矩動塊上設有的矩動槽連接設置；所述矩動塊的一側上對稱安裝有矩動桿，矩動桿穿過繞動基座與矩動圓板連接設置，所述矩動桿上套設有矩動彈簧，矩動彈簧的一端與矩動圓板連接設置，另一端與繞動基座連接設置，繞動基座與集動箱連接設置，集動箱上設有第二固定座，第二固定座與銜力轉制組件連接設置。
優選的，所述矩動塊的另一側上安裝有異動位桿，異動位桿與若干延長桿連接設置，延長桿與觸動異板連接設置，觸動異板上設有觸動桿，觸動桿的一端與集動箱內設有的觸動基座連接設置，另一端與觸動圓板連接設置；所述觸動桿上套設有觸動彈簧，觸動彈簧的一端與觸動圓板連接設置，另一端與觸動異板連接設置，觸動異板上設有蓋止圓板，蓋止圓板與集動箱內設有的蓋止圓槽連接設置，蓋止圓槽與高壓噴頭之間通過聯動管道連接設置。
優選的，所述旋動轉軸穿過處理箱與限動異塊連接設置，限動異塊與限動異桿上對稱設有的限動槽連接設置，所述限動異桿與處理箱上設有的限動基座固定連接設置；所述限動槽上安裝有環動桿，環動桿上套設有環動彈簧，環動彈簧的一端與限動槽連接設置，另一端與限動異塊連接設置。
優選的，所述銜力轉制組件包括設置于第二固定座上的第二繩索，第二繩索與纏動輪連接設置，纏動輪上設有纏動轉軸，纏動轉軸的一端與處理箱上設有的纏動基座傳動連接設置，另一端與纏動齒輪連接設置，纏動齒輪嚙合連接纏動齒條，纏動齒條上設有纏動板，兩個纏動板共同連接纏動桿，纏動桿與處理箱上設有的配動基座滑動連接設置，所述纏動桿上套設有纏動彈簧，纏動彈簧的一端與配動基座連接設置，另一端與纏動板連接設置；所述纏動齒條上安裝有U動桿，U動桿上設有配動方板，配動方板上安裝有配動齒條，配動齒條與橫動止向機構連接設置。
優選的，所述配動方板上安裝有阻動塊，阻動塊與處理箱上設有的阻動方盒滑動連接設置，阻動方盒上設有若干阻動槽；所述配動方板上對稱安裝有定位塊，定位塊與處理箱上設有的定位桿滑動連接設置，定位桿上套設有定位彈簧，定位彈簧的一端與處理箱連接設置，另一端與定位塊連接設置。
優選的，所述拌向旋合機構包括設置于延動轉軸上的延動錐齒輪，延動錐齒輪嚙合連接拌動錐齒輪，拌動錐齒輪上安裝有拌動轉軸，拌動轉軸穿過底板上設有的拌動基座與拌動滑輪連接設置，拌動滑輪通過傳動帶與延動滑輪連接設置。
優選的，所述延動滑輪上安裝有制動轉軸，制動轉軸穿過底板和處理箱與若干主動攪動桿連接設置；所述制動轉軸上安裝有延動齒輪，延動齒輪嚙合連接兩個拌動齒輪，拌動齒輪上設有旋合轉軸，旋合轉軸穿過處理箱與若干從動攪動桿連接設置。
優選的，所述橫動止向機構包括與配動齒條嚙合連接設置的配動齒輪，配動齒輪上設有配動轉軸，配動轉軸穿過處理箱上設有的橫動基座與橫動錐齒輪連接設置，橫動錐齒輪嚙合連接從動錐齒輪，從動錐齒輪上安裝有驅動螺紋軸，驅動螺紋軸與處理箱上設有的驅動基座連接設置；所述驅動螺紋軸上對稱安裝有驅動橫塊，驅動橫塊與驅動基座上設有的驅動桿連接設置。
優選的，所述驅動橫塊上設有導向異桿，導向異桿穿過處理箱上設有的導向槽與導向塊連接設置，導向塊上對稱安裝有銜動桿，銜動桿與貼合板連接設置，貼合板上安裝有緩沖墊，緩沖墊與集動箱上設有的異動板配合連接設置，異動板上設有若干制動鉸桿；所述銜動桿上套設有銜動彈簧，銜動彈簧的一端與貼合板連接設置，另一端與導向塊連接設置。
與現有技術相比，本發明的有益效果是：
(1)集動箱通過旋制視控組件在以旋動轉軸為圓心旋轉時，通過第一固定座、第一繩索和定滑輪的配合，使得繞線輪轉動，繼而使得繞動轉軸一端上的發條彈簧處于緩沖的狀態，另一端上的繞動錐齒輪則嚙合往動錐齒輪轉動，使得控動轉軸上的繞動圓盤轉動，使得繞動桿在矩動槽內往復移動，使得矩動塊通過矩動桿在繞動基座內往復限位移動，而使得矩動彈簧不斷處于緩沖、復位的狀態；當矩動彈簧處于緩沖狀態時，使得矩動塊帶動異動位桿向前移動，使得若干延長桿帶動觸動異板在觸動桿內限位移動，使得觸動彈簧處于緩沖的狀態，繼而使得移動的觸動異板帶動蓋止圓板移動，使其不再與蓋止圓槽連接，繼而使得若干蓋止圓槽處于打開的狀態，使得集動箱內的化學藥液通過蓋止圓槽進入到聯動管道內，從而進入到高壓噴頭內，通過高壓噴頭將化學藥液投放至金屬材料污水處理池內；當矩動彈簧復位時，預示著異動位桿復位移動，繼而使得觸動異板帶動蓋止圓板復位移動，使得觸動彈簧處于復位的狀態，使得蓋止圓板將蓋止圓槽蓋住，從而避免了化學藥液進入到高壓噴頭內，通過往復上述運動，使得高壓噴頭往復對處理箱內進行釋放藥液的操作，只需操作人員一次性將所需用到的化學藥液投放至集動箱內即可，避免全程操作人員手動投放藥液，省時省力的同時可以避免因人員的疏忽而導致投放失誤等情況的發生，避免了延長污水處理的時間，從而提升了污水處理的效率，同時通過上述描述可以間歇式的將化學藥液輸送至高壓噴頭內進行噴灑，避免了一下子將藥液全部投入至處理箱內導致處理不均勻的情況發生，同時通過拌向旋合機構的配合，提升了污水處理的效果，從而減少了污水處理所需的時間；
(2)通過啟動聯動電機，使其輸出端上的聯動菱塊帶動凸輪轉動，使其往復接觸到旋動橫塊；當凸輪接觸到旋動橫塊時，使其通過旋動桿在旋動基座內限位移動，旋動彈簧處于緩沖的狀態，繼而帶動旋動齒條移動，并嚙合旋動齒輪轉動，使得旋動轉軸上的限動異塊在限動異桿內限位轉動，使得環動桿上的環動彈簧處于緩沖的狀態，提升了集動箱轉動時的穩定性，從而使得若干高壓噴頭轉動，當凸輪不接觸旋動橫塊時，使得旋動彈簧復位而帶動旋動齒條復位移動，并使得嚙合的旋動齒輪復位轉動，使得環動彈簧處于復位的狀態，使得高壓噴頭復位轉動，通過上述的描述，使得高壓噴頭不斷處于旋轉的狀態，提升了高壓噴頭在噴灑投放化學藥液時的范圍，避免其固定在一處的投放而導致化學藥液在處理箱內難以混合，提升了污水處理的效率，通過與拌向旋合機構的配合從而進一步提升了化學藥液與污水混合的效率；
(3)聯動電機帶動凸輪轉動時同時通過延動轉軸帶動了延動錐齒輪轉動，并使其嚙合拌動錐齒輪轉動，由于兩個錐齒輪不同的大小而使得拌動轉軸快速的轉動，使其通過拌動滑輪、傳動帶和延動滑輪的配合，使得制動轉軸轉動，同時使得延動齒輪嚙合兩個拌動齒輪轉動，帶動旋合轉軸轉動，使得兩個旋合轉軸上的從動攪動桿和一個制動轉軸上的主動攪動桿處于反方向的轉動，而在處理箱內轉動攪拌，提升了攪拌的效率，通過旋制視控組件和往動量排單元的配合將化學藥液投放至污水內，通過上述描述提升了污水與化學藥液混合處理的效率；
(4)集動箱在轉動時，通過第二固定座和第二繩索的配合使得纏動輪轉動，使得纏動轉軸上設有的纏動齒輪轉動，并嚙合纏動齒條移動，使其通過纏動桿在配動基座內限位移動，而使得纏動彈簧處于緩沖的狀態，使得纏動齒條通過U動桿帶動配動方板移動，使其通過定位塊在定位桿內限位移動，定位彈簧處于緩沖的狀態；進而通過配動方板帶動阻動塊在阻動方盒內移動，使得外界的空氣通過設有的若干阻動槽進入到處理箱內；當集動箱復位轉動時，使得緩沖的纏動彈簧復位，而帶動纏動齒條復位移動，同時通過復位的定位彈簧帶動配動方板在定位桿內復位移動，使得阻動塊復位在阻動方盒內復位移動，從而將處理箱內被污染的氣體通過阻動槽而排放出去，可通過在阻動槽上設有過濾體，起到對這些氣體凈化的作用，同時通過上述描述可以將處理箱內的氣體排放出去，同時可以將外界的空氣輸送至處理箱內，避免這些因污水產生的污染氣體長時間存放在處理箱內而延長污水處理的時間，同時避免了長時間的堆積在處理箱內導致難以清理，起到了環保的效果，間接地提升了污水的處理速度；
(5)配動方板在移動時帶動配動齒條移動并嚙合配動齒輪轉動，使得配動轉軸上的橫動錐齒輪轉動并嚙合從動錐齒輪轉動，繼而帶動驅動螺紋軸轉動，由于驅動螺紋軸上的兩端螺紋相同，使得螺紋連接的兩個驅動橫塊朝著同一個方向移動，使得一個驅動橫塊朝著集動箱旋轉的方向移動，另一個則朝著遠離集動箱的方向移動，使得一個驅動橫塊通過導向異桿帶動導向塊移動，使得貼合板上的緩沖墊接觸到集動箱上設有的異動板，使得緩沖墊處于緩沖的狀態，減少對集動箱的沖擊力，從而使得銜動彈簧處于緩沖的狀態，同時化學藥液在集動箱內跟隨其旋轉時勢必會在內部晃動，通過上述描述能夠減少集動箱在旋轉時所造成的晃動現象，所產生的沖擊力通過緩沖墊和銜動彈簧相抵消，提升了往動量排單元運動時的穩定性，同時集動箱在轉動時也會帶動異動板轉動，通過設有的若干制動鉸桿，從而起到攪拌的作用，加速化學藥液與污水混合的速度，從而提升了污水處理的效率。
（發明人：胡兆陽）
