公布日：2023.12.12
申請日：2023.09.11
分類號：C02F3/30(2023.01)I;C02F3/28(2023.01)I;C02F3/12(2023.01)I;C02F101/16(2006.01)N
摘要
本發明屬于污水生物處理領域，具體涉及一種污水深度脫氮的裝置與方法。本發明公開的一種污水深度脫氮的裝置，包括依次串聯的UASB反應器和SBR好氧反應器；其中，所述UASB反應器設置第一進水口和第二進水口，所述第一進水口設置在所述UASB反應器底部，所述第二進水口設置在所述UASB反應器的污泥床層區域的側壁上；所述UASB反應器的溢流口與出水口之間設置動態膜；所述SBR好氧反應器的出水口通過出水桶同所述UASB反應器的第二進水口連接。該裝置能夠充分利用原水中的有機物，實現深度脫氮，并減少剩余污泥產量，可以實現良好的出水水質，并且動態膜造價低，能夠節省運行成本。
權利要求書
1.一種污水深度脫氮的裝置，其特征在于，包括依次串聯的UASB反應器和SBR好氧反應器；其中，所述UASB反應器設置第一進水口和第二進水口，所述第一進水口設置在所述UASB反應器底部，所述第二進水口設置在所述UASB反應器的污泥床層區域的側壁上；所述UASB反應器的溢流口與出水口之間設置動態膜；所述SBR好氧反應器的出水口通過出水桶同所述UASB反應器的第二進水口連接。
2.根據權利要求1所述的污水深度脫氮的裝置，其特征在于，所述第二進水口與所述UASB反應器底部的距離為H1，所述UASB反應器的污泥床層高度為H，H1和H滿足：H1＝1/2H～2/3H。
3.根據權利要求1所述的污水深度脫氮的裝置，其特征在于，所述UASB反應器采用恒壓重力自流出水，設置水頭差為5～8cm；所述動態膜的支撐材料包括無紡布。
4.一種污水深度脫氮的方法，其特征在于，包括以下步驟：(1)在SBR好氧反應器中啟動短程硝化；(2)在UASB反應器中接種厭氧消化污泥和厭氧氨氧化顆粒污泥，啟動UASB反應器，其中，所述UASB反應器溢流口與出水口之間設置動態膜；(3)所述步驟(1)和步驟(2)啟動成功后，將污水送入UASB反應器底部的第一進水口，并將所述SBR好氧反應器的部分出水通過所述UASB反應器側壁上的第二進水口送入所述UASB反應器的污泥床層區域，反應后，將所述UASB反應器的出水送入所述SBR好氧反應器中進行處理，經所述SBR好氧反應器處理后的部分出水作為最終出水排出系統。
5.根據權利要求4所述的污水深度脫氮的方法，其特征在于，所述步驟(1)中，所述啟動短程硝化的過程中，所述接種的污泥的濃度為3500～4500mg/L；和/或，所述污泥齡為12～18d，水力停留時間為5～8h；和/或，采用低氧曝氣，所述低氧曝氣為將溶解氧的濃度控制在0.8mg/L以下；和/或，所述SBR好氧反應器的出水中NH4+-N濃度低于5mg/L時，亞硝積累率達到80％以上，認為短程硝化啟動成功。
6.根據權利要求4所述的污水深度脫氮的方法，其特征在于，所述步驟(2)中，所述啟動UASB反應器過程中，所述反應器內厭氧消化污泥和厭氧氨氧化顆粒污泥的混合污泥的濃度為5000～7000mg/L，優選地，所述混合污泥中所述厭氧氨氧化顆粒污泥的質量百分含量為5-15％；和/或，所述UASB反應器內的溫度為30～35℃，水力停留時間為20～24h。
7.根據權利要求4或6所述的污水深度脫氮的方法，其特征在于，所述步驟(2)中，所述啟動UASB反應器過程中，進水中NH4+-N和NO2--N的摩爾比為1:(1～1.32)，將所述內回流比調整為0～200％；和/或，當所述UASB反應器出現紅色顆粒污泥，氨氮和亞硝同步去除率達到80％以上認為所述UASB反應器啟動成功。
8.根據權利要求4所述的污水深度脫氮的方法，其特征在于，所述步驟(3)中，所述UASB反應器的第二進水口與所述UASB反應器底部的距離為H1，所述UASB反應器的污泥床層高度為H，H1和H滿足：H1＝1/2H～2/3H。
9.根據權利要求4所述的污水深度脫氮的方法，其特征在于，所述步驟(3)中，所述UASB反應器第二進水口的進水流量與第一進水口的進水流量比為50～100％；和或，所述SBR好氧反應器中采用低氧曝氣，所述低氧曝氣為將溶解氧的濃度控制在0.8mg/L以下。
10.根據權利要求4所述的污水深度脫氮的方法，其特征在于，所述步驟(3)中，所述污水為C/N比1.1-4.5的城市污水。
發明內容
本發明是基于發明人對以下事實和問題的發現和認識做出的：針對生活污水中C/N比較低的問題，目前大多的解決方案是投加碳源，或者采用較復雜的工藝組合實現對污水的處理，這無疑都將增加污水處理的成本。因此，有必要開發工藝組合簡單的處理方法和工藝裝置，以降低低C/N比的污水處理成本。
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的實施例提出一種污水深度脫氮的裝置，該裝置無需外加碳源，能夠解決污水中碳源不足的問題，實現深度脫氮的同時節省能源和充分利用原水中的碳源，此外，在設置有動態膜的UASB反應器中培養顆粒污泥，能夠利用動態膜有效持留顆粒污泥，并且利用顆粒污泥易于沉淀的優勢，可減少膜污染的發生的程度和頻率，減少膜清洗的次數，延長動態膜的使用時間。

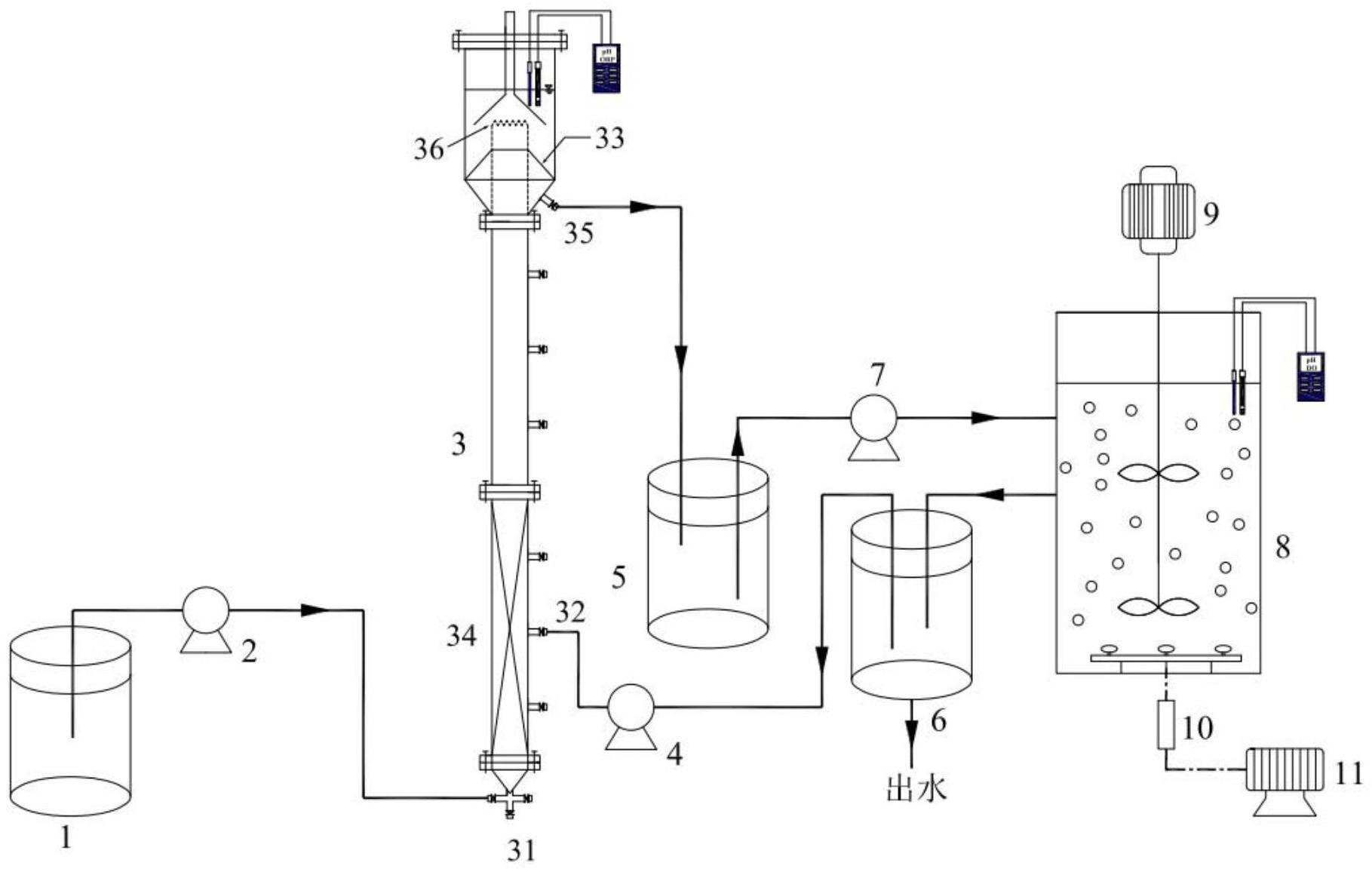

本發明實施例的一種顆粒污泥-動態膜生物反應器聯合短程硝化強化污水深度脫氮的裝置，包括依次串聯的UASB反應器和SBR好氧反應器；
其中，所述UASB反應器設置第一進水口和第二進水口，所述第一進水口設置在所述UASB反應器底部，所述第二進水口設置在所述UASB反應器的污泥床層區域的側壁上；所述UASB反應器的溢流口與出水口之間設置動態膜；
所述SBR好氧反應器的出水口通過出水桶同所述UASB反應器的第二進水口連接。
本發明實施例的污水深度脫氮的裝置帶來的優點和技術效果，1、本發明實施例中，在UASB反應器中設置動態膜，利用UASB反應器中形成的顆粒污泥和動態膜能夠有效的持留厭氧氨氧化菌，同時，由于顆粒污泥的形成，厭氧氨氧化菌生長在顆粒污泥內部，可以保護厭氧氨氧化細菌免受進水中有機物的沖擊和影響；2、本發明實施例中，采用UASB反應器和SBR好氧反應器串聯，并在UASB反應器上設置第二進水口，將SBR好氧反應器的部分出水引入UASB反應器的污泥床層區域，將UASB反應器分成了厭氧區和缺氧區，通過UASB反應器底部的第一進水口進入的污水在第二進水口下方的厭氧區進行厭氧反應，厭氧消化菌在厭氧區去除了污水中的有機物，將其以內碳源的形式儲存在體內，用于后續缺氧區的反硝化反應，污水向上進入第二進水口上方的缺氧區，污水中的NH4+-N與第二進水口回流的SBR好氧反應器產生的NO2--N在厭氧氨氧化菌的作用下進行反應，進一步去除了污水中的氮；3、本發明實施例中，在UASB反應器中，將顆粒污泥與動態膜相結合，即可有效的應對進水污染物的沖擊負荷，又因顆粒污泥自身易沉降，可減少動態膜污染的可能性和頻率，同時也減少膜清洗的次數，有利于裝置的穩定運行；4、本發明實施例中，通過在UASB反應器上設置第二進水口，將UASB反應器分為厭氧區和缺氧區，使UASB反應器兼具去除有機物和脫氮的雙重作用，與三段式AOA或兩段式OA工藝相比，可充分有效利用原水中的碳源，實現深度脫氮，并且減少反應容積和占地面積；5、本發明實施例中，對傳統的UASB反應器進行了改進，設置動態膜，利用動態膜截留污泥，可以減少污泥沉降區的容積，進而減少了反應器的容積，節省了運行成本；6、本發明實施例中，只需采用一個UASB反應器和一個SBR好氧反應器串聯設置，即實現了對低C/N比的生活污水進行有效處理，且無需額外加入碳源，裝置簡單，成本低，易于工業化應用。
在一些實施例中，所述第二進水口與所述UASB反應器底部的距離為H1，所述UASB反應器的污泥床層高度為H，H1和H滿足：H1＝1/2H～2/3H。
在一些實施例中，所述UASB反應器采用恒壓重力自流出水，設置水頭差為5～8cm；和/或，所述動態膜的支撐材料包括無紡布。
本發明實施例還提供了一種污水深度脫氮的方法，包括以下步驟：
(1)在SBR好氧反應器中啟動短程硝化；
(2)在UASB反應器中接種厭氧消化污泥和厭氧氨氧化顆粒污泥，啟動UASB反應器，其中，所述UASB反應器溢流口與出水口之間設置動態膜；
(3)所述步驟(1)和步驟(2)啟動成功后，將污水送入UASB反應器底部的第一進水口，并將所述SBR好氧反應器的部分出水通過所述UASB反應器側壁上的第二進水口送入所述UASB反應器的污泥床層區域，反應后，將所述UASB反應器的出水送入所述SBR好氧反應器中進行處理，經所述SBR好氧反應器處理后的部分出水作為最終出水排出系統。
本發明實施例的污水深度脫氮的方法帶來的優點和技術效果，1、本發明實施例中，污水先進入UASB反應器，在反應器底部的厭氧區，污水中的有機物被厭氧菌以內碳源的形式儲存在體內，然后泥水離開厭氧區與來自SBR好氧反應器的出水接觸，進入缺氧區，缺氧區為厭氧氨氧化菌及內源反硝化菌的反應區，厭氧氨氧化菌利用SBR好氧反應器產生的NO2--N同污水原水中的NH4+-N反應生成N2和部分NO3--N，而內源反硝化菌在污泥中厭氧菌體內存儲的有機物的存在下可以去除厭氧氨氧化菌產生的NO3--N，將NO3--N還原為N2。之后，泥水通過動態膜進行分離，截留活性污泥，UASB反應器的出水進入SBR好氧反應器中，使污水中剩余氨氮進行短程硝化反應，對污水進行進一步脫氮處理，并同時產生UASB反應器中需要的NO2--N，實現系統的連續穩定運轉。2、本發明實施例的方法，無需外加碳源，可以解決生活污水碳源不足的問題，實現深度脫氮的同時節省能源和充分利用原水中的碳源，同時在UASB反應器中培養顆粒污泥，借助動態膜截留顆粒污泥，并利用顆粒污泥易于沉淀的優勢，減少了UASB反應器中設置的動態膜的膜污染發生的程度和頻率，減少了膜清洗的系數，延長了動態膜的使用時間，并且本發明實施例的工藝組合簡單，成本低，易于工業化應用。
在一些實施例中，所述步驟(1)中，所述啟動短程硝化的過程中，所述接種的污泥的濃度為3500～4500mg/L；和/或，所述污泥齡為12～18d，水力停留時間為5～8h，和/或，采用低氧曝氣，所述低氧曝氣為將溶解氧的濃度控制在0.8mg/L以下；
和/或，所述SBR好氧反應器的出水中NH4+-N濃度低于5mg/L，亞硝積累率達到80％以上時，認為短程硝化啟動成功。
在一些實施例中，所述步驟(2)中，所述啟動UASB反應器過程中，所述反應器內厭氧消化污泥和厭氧氨氧化顆粒污泥的混合污泥的濃度為5000～7000mg/L，優選地，所述混合污泥中所述厭氧氨氧化顆粒污泥的質量百分含量為5-15％；和/或，所述UASB反應器內的溫度為30～35℃，水力停留時間為20～24h。
在一些實施例中，所述步驟(2)中，所述啟動UASB反應器過程中，進水中NH4+-N和NO2--N的摩爾比為1:(1～1.32)，將所述內回流比調整為0～200％；
和/或，當所述UASB反應器出現紅色顆粒污泥，氨氮和亞硝同步去除率達到80％以上認為所述UASB反應器啟動成功。
在一些實施例中，所述步驟(3)中，所述UASB反應器的第二進水口與所述UASB反應器底部的距離為H1，所述UASB反應器的污泥床層高度為H，H1和H滿足：H1＝1/2H～2/3H。
在一些實施例中，所述步驟(3)中，所述UASB反應器第二進水口的進水流量與第一進水口的進水流量比為50～100％；和或，所述SBR好氧反應器中采用低氧曝氣，所述低氧曝氣為將溶解氧的濃度控制在0.8mg/L以下。
在一些實施例中，所述步驟(3)中，所述污水為C/N比為1.1～4.5的城市污水。
（發明人：陳燕慧;張忠國;李兵;胡智豐;單悅;代小麗）
