公布日：2023.12.12
申請日：2023.11.03
分類號：B01D21/24(2006.01)I;B01D21/18(2006.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種農業生產用污水沉淀池的清淤設備。一種農業生產用污水沉淀池的清淤設備包括聚攏裝置、升降裝置和抽漿機。聚攏裝置包括連接橋、連接板、驅動組件、多個刮板組件、感應蓋板和動作組件。每個刮板組件包括下刮板、上刮板和拼接板。一種農業生產用污水沉淀池的清淤設備是水污染環境保護專用設備制造用清淤機械，在對污泥進行清理時利用聚攏裝置將污泥匯聚到沉淀池的中部，然后利用抽漿機將匯聚到中部的污泥抽出，在清污過程中刮板組件與污泥上方的水不發生接觸，減小對水的擾動，操作簡單，清淤效率高。
權利要求書
1.一種農業生產用污水沉淀池的清淤設備，其特征在于：包括聚攏裝置、升降裝置和抽漿機；聚攏裝置包括連接橋、連接板、驅動組件、刮板組件和動作組件；連接橋固定安裝于沉淀池；連接板水平設置，通過支撐軸繞一豎直軸線轉動安裝于連接橋；驅動組件用于驅動連接板繞支撐軸的軸線沿第一方向轉動；刮板組件豎直設置于連接板上，初始狀態下刮板組件沿支撐軸的切向方向延伸；動作組件用于在刮板組件隨連接板繞支撐軸的軸線轉動時促使刮板組件繞一豎直軸線沿與第一方向相反的第二方向轉動；升降裝置用于驅動聚攏裝置升降；抽漿機用于將沉淀池中的污泥抽出；刮板組件為多個，至少兩個刮板組件處于連接板的同一側；每個刮板組件包括下刮板和上刮板；下刮板豎直設置且初始狀態下沿支撐軸的切向方向延伸，所述下刮板繞第一豎直軸線轉動安裝于連接板；上刮板沿上下方向滑動安裝于下刮板，且下端通過第一彈簧與下刮板連接，初始狀態下上刮板的上端面的高度不超過下刮板的上端面；沿支撐軸的徑向方向，最內側的刮板組件以外的刮板組件還包括安裝槽和拼接板，安裝槽設置于上刮板，且開口朝上，拼接板沿上下方向滑動安裝于上刮板，且繞第二豎直軸線轉動安裝于上刮板，初始狀態下拼接板處于安裝槽內，沿第一方向，第一豎直軸線處于第二豎直軸線的前側；所述農業生產用污水沉淀池的清淤設備還包括感應蓋板；感應蓋板設置于多個刮板組件的上方，用于與沉淀池中污泥的上表面接觸，感應蓋板靠近支撐軸的一端為第一端部，遠離支撐軸的一端為第二端部；所述動作組件還配置成當感應蓋板的第一端部高于第二端部時促使上刮板相對于下刮板向上滑動，且促使刮板組件繞第一豎直軸線沿第二方向轉動；當感應蓋板的第二端部高于第一端部時促使拼接板相對于上刮板向上滑動，且在拼接板滑出安裝槽后促使拼接板繞第二豎直軸線沿第二方向轉動；所述連接板上設置有沿其長度方向延伸的兩個滑槽，兩個滑槽分別處于支撐軸的兩側，多個所述刮板組件均布于支撐軸的兩側，且多個所述刮板組件關于支撐軸中心旋轉對稱分布；所述下刮板的第一豎直側壁上安裝有插塊，插塊內固定安裝有豎直設置的連接柱，連接柱沿滑槽可滑動且繞自身軸線轉動設置；處于一個安裝槽內的所述拼接板為多個，處于最上側的拼接板為第一拼接板，其余的拼接板為第二拼接板，所述第一拼接板的遠離下刮板的第一豎直側壁的一側的下部安裝有轉軸，所述轉軸繞自身軸線轉動設置，第二拼接板沿上下方向滑動套接于轉軸，且每相鄰的兩個拼接板之間通過扭簧連接，最下方的拼接板通過第二彈簧連接于安裝槽的槽底；所述動作組件包括套柱、限位柱、第一彈簧伸縮桿、固定軸和第二彈簧伸縮桿；所述套柱豎直設置，套柱安裝于上刮板的背離支撐軸的一側；所述限位柱安裝于上刮板的朝向支撐軸的一側；第一彈簧伸縮桿沿水平方向延伸，第一彈簧伸縮桿的一端可轉動且滑動套接于套柱，第一彈簧伸縮桿的另一端轉動安裝于限位柱的下端；所述固定軸安裝于第一拼接板的上端且沿轉軸的切線方向延伸；所述感應蓋板上設置有多個沿支撐軸的切向方向延伸的直滑槽，所述第二彈簧伸縮桿的上端固定連接有滑塊，滑塊沿直滑槽滑動設置，所述第二彈簧伸縮桿的下端安裝有轉筒，所述轉筒轉動套設于固定軸，所述第二彈簧伸縮桿內設置有第四彈簧，第四彈簧的彈性系數小于所述第一彈簧的彈性系數。
2.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：任意兩個相鄰的所述拼接板之間設置有連接組件，連接組件包括卡槽和用于插入卡槽的卡齒，所述卡槽設置于一個拼接板的上端，卡齒設置于另一個拼接板的下端。
3.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：所述支撐軸處于沉淀池中部的上方，所述連接板的中部設置有動力軸套，動力軸套固定連接于支撐軸，所述動力軸套內安裝有電機，電機用于驅動支撐軸繞自身軸線沿第一方向轉動，所述感應蓋板的外端延伸至沉淀池的邊緣處。
4.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：所述下刮板上設置有開口朝上的豎槽，初始狀態下所述上刮板安裝于豎槽內，上刮板的下端通過第一彈簧與豎槽的槽底連接；所述滑槽的上下兩側設置有沿連接板的長度方向延伸的滑軌，所述連接柱的上下兩端沿滑軌可轉動且可滑動地設置。
5.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：所述插塊的外周壁安裝有限位塊，限位塊用于限制下刮板在初始位置繞連接柱的軸線沿第一方向轉動。
6.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：所述安裝槽內固定安裝有豎直設置的套筒，所述轉軸可轉動且可滑動地插接于套筒。
7.根據權利要求1所述的農業生產用污水沉淀池的清淤設備，其特征在于：所述套柱的上端和下端均設置有防止第一彈簧伸縮桿的外桿滑脫的擋塊。
發明內容
本發明提供一種農業生產用污水沉淀池的清淤設備，以解決現有的清淤設備使用費時費力的問題。
本發明的一種農業生產用污水沉淀池的清淤設備采用如下技術方案：

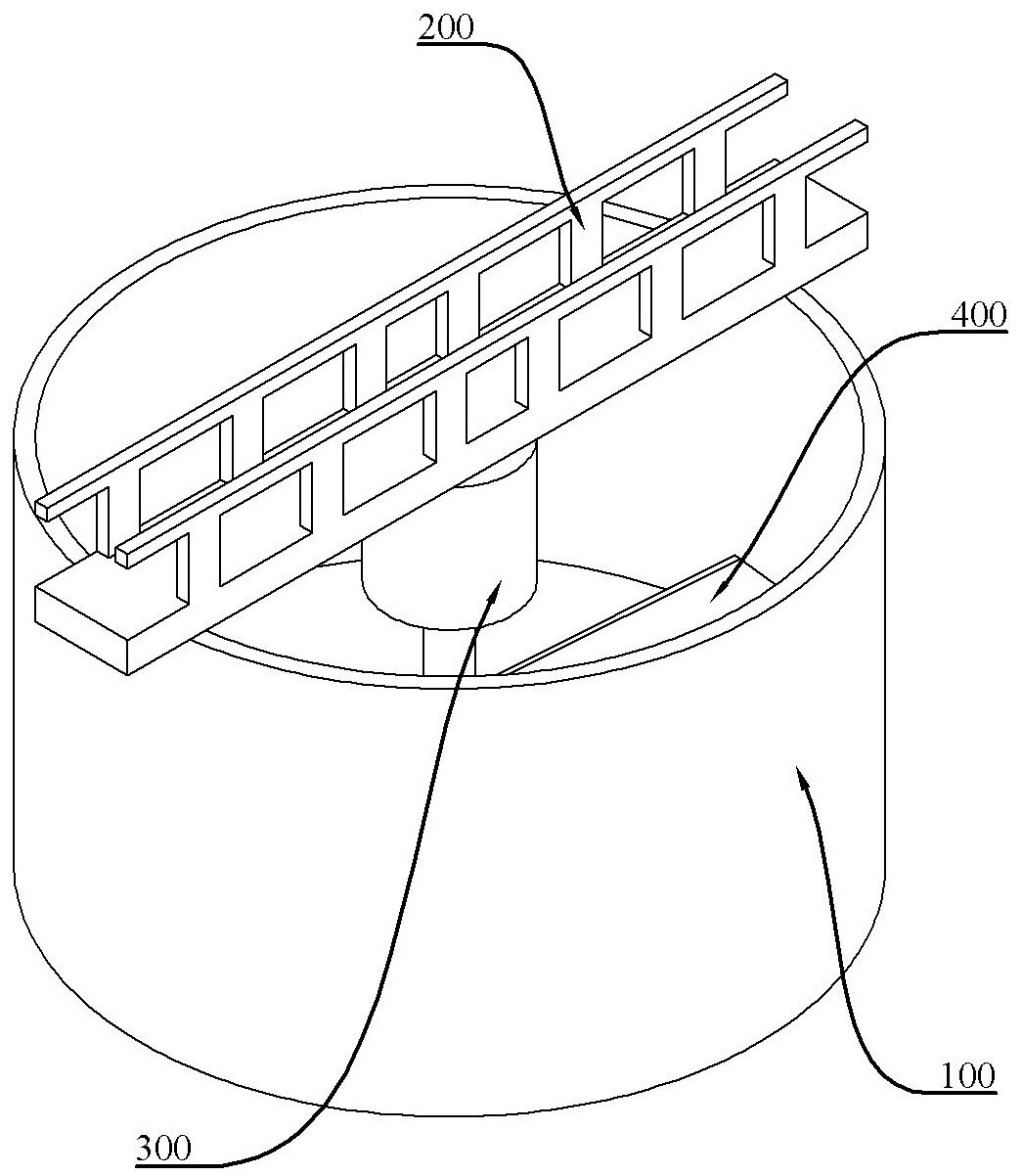

一種農業生產用污水沉淀池的清淤設備包括聚攏裝置、升降裝置和抽漿機。聚攏裝置包括連接橋、連接板、驅動組件、刮板組件和動作組件。連接橋固定安裝于沉淀池；連接板水平設置，通過支撐軸繞一豎直軸線轉動安裝于連接橋；驅動組件用于驅動連接板繞支撐軸的軸線沿第一方向轉動；刮板組件豎直設置于連接板上，初始狀態下刮板組件沿支撐軸的切向方向延伸；動作組件用于在刮板組件隨連接板繞支撐軸的軸線轉動時促使刮板組件繞一豎直軸線沿與第一方向相反的第二方向轉動。升降裝置用于驅動聚攏裝置升降；抽漿機用于將沉淀池中的污泥抽出。
進一步地，刮板組件為多個，至少兩個刮板組件處于連接板的同一側；每個刮板組件包括下刮板和上刮板。下刮板豎直設置且初始狀態下沿支撐軸的切向方向延伸，下刮板繞第一豎直軸線轉動安裝于連接板。上刮板沿上下方向滑動安裝于下刮板，且下端通過第一彈簧與下刮板連接，初始狀態下上刮板的上端面的高度不超過下刮板的上端面。沿支撐軸的徑向方向，最內側的刮板組件以外的刮板組件還包括安裝槽和拼接板，安裝槽設置于上刮板，且開口朝上，拼接板沿上下方向滑動安裝于上刮板，且繞第二豎直軸線轉動安裝于上刮板，初始狀態下拼接板處于安裝槽內，沿第一方向，第一豎直軸線處于第二豎直軸線的前側；農業生產用污水沉淀池的清淤設備還包括感應蓋板；感應蓋板設置于處于多個刮板組件的上方，用于與沉淀池中污泥的上表面接觸，感應蓋板的靠近支撐軸的一端為第一端部，遠離轉軸的一端為第二端部；動作組件還配置成當感應蓋板的第一端部高于第二端部時促使上刮板相對于下刮板向上滑動且促使刮板組件繞第一豎直軸線沿第二方向轉動；當感應蓋板的第二端部高于第一端部時促使拼接板相對于上刮板向上滑動，且在拼接板滑出安裝槽后促使拼接板繞第二豎直軸線沿第二方向轉動。
進一步地，連接板上設置有沿其長度方向延伸的兩個滑槽，兩個滑槽分別處于支撐軸的兩側，多個刮板組件均布于支撐軸的兩側，且多個所述刮板組件關于支撐軸中心旋轉對稱分布；下刮板的第一豎直側壁上安裝有插塊，插塊內固定安裝有豎直設置的連接柱，連接柱沿滑槽可滑動且繞自身軸線轉動設置；處于一個安裝槽內的拼接板為多個，處于最上側的拼接板為第一拼接板，其余的拼接板為第二拼接板，第一拼接板的遠離下刮板的第一豎直側壁的一側的下部安裝有轉軸，轉軸繞自身軸線轉動設置，第二拼接板沿上下方向滑動套接于轉軸，且每相鄰的兩個拼接板之間通過扭簧連接，最下方的拼接板通過第二彈簧連接于安裝槽的槽底。
進一步地，動作組件包括套柱、限位柱、第一彈簧伸縮桿、固定軸和第二彈簧伸縮桿；套柱豎直設置，安裝于下刮板的背離支撐軸的一側；限位柱安裝于下刮板的朝向支撐軸的一側；第一彈簧伸縮桿沿水平方向延伸，一端可轉動且滑動套接于套柱，另一端轉動安裝于限位柱的下端；固定軸安裝于第一拼接板的上端且沿轉軸的切線方向延伸；感應蓋板上設置有多個沿支撐軸的切向方向延伸的直滑槽，第二彈簧伸縮桿的上端固定連接有滑塊，滑塊沿直滑槽滑動設置，第二彈簧伸縮桿的下端安裝有轉筒，轉筒轉動套設于固定軸，第二彈簧伸縮桿內設置有第四彈簧，第四彈簧的彈性系數小于第一彈簧的彈性系數。
進一步地，每相鄰的兩個拼接板之間設置有連接組件，連接組件包括卡槽和用于插入卡槽的卡齒，卡槽設置于一個拼接板的上端，卡齒設置于另一個拼接板的下端。
進一步地，支撐軸處于沉淀池的中部的上方，連接板的中部設置有動力軸套，動力軸套固定連接于支撐軸，動力軸套內安裝有電機，電機用于驅動支撐軸繞自身軸線沿第一方向轉動，感應蓋板的外端延伸至沉淀池的邊緣處。
進一步地，下刮板上設置有開口朝上的豎槽，初始狀態下上刮板安裝于豎槽內，上刮板的下端通過第一彈簧與豎槽的槽底連接；滑槽的上下兩側設置有沿連接板的長度方向延伸的滑軌，連接柱的上下兩端沿滑軌可轉動且滑動設置。
進一步地，插塊的外周壁安裝有限位塊，限位塊用于限制下刮板在初始位置繞連接柱的軸線沿第一方向轉動。
進一步地，安裝槽內固定安裝有豎直設置的套筒，轉軸可轉動且滑動插接于套筒。
進一步地，套柱的上端和下端均設置有防止第一彈簧伸縮桿的外桿滑脫的擋塊。
本發明的有益效果是：本發明的一種農業生產用污水沉淀池的清淤設備通過設置感應蓋板來感應沉淀池中污泥的分布情況，然后調節刮板組件位置及拼接板的分布情況，將沉淀池中的污泥匯聚到一處，然后利用抽漿機將污泥抽出，且在清淤過程中刮板組件始終是位于污泥之中，既保證了能夠?qū)崿F(xiàn)清淤的效果，又最大程度的減小了在水中工作時對水的擾動情況，提高了清淤的效率，無需先將水排出，操作簡單。
進一步地，本發明一種農業生產用污水沉淀池的清淤設備在上刮板、下刮板和拼接板轉動時均不會超出污泥的高度，進一步減小了對污泥的擾動，提高清淤效果。
（發明人：曹擁軍）
