公布日：2023.12.12
申請日：2023.11.08
分類號：C02F9/00(2023.01)I;B65G37/00(2006.01)I;C02F3/30(2023.01)N
摘要
本發明涉及污水處理設備的技術領域，具體而言，公開了一種農村污水一體化處理裝置及其處理方法，在發明中，通過設置第一鏈板輸送機，能夠?qū)ξ鬯械臍堅M(jìn)行初步過濾，攔截得到污水中的殘?jiān)�；還設置有第二鏈板輸送機，在第二鏈板輸送機上設置有能夠與接料筒周期性連通的接收腔室，通過第二鏈板輸送機將殘?jiān)騼?chǔ)料筒周期性定量轉運；設置有推料機構，設置于接收腔室中，隨著第二鏈板輸送機運動，能夠?qū)⒔邮涨皇抑械臍堅上露系赝迫雰?chǔ)料筒中。通過使用本發明，將得到的殘?jiān)上露系厮屯鶅?chǔ)料筒中；污水過濾新得到新殘?jiān)冀K堆放在之前得到的舊殘?jiān)南路�，新殘�(jiān)鼮r出的水分不會再流到舊殘?jiān)�，提升了農村污水的處理速度。
權利要求書

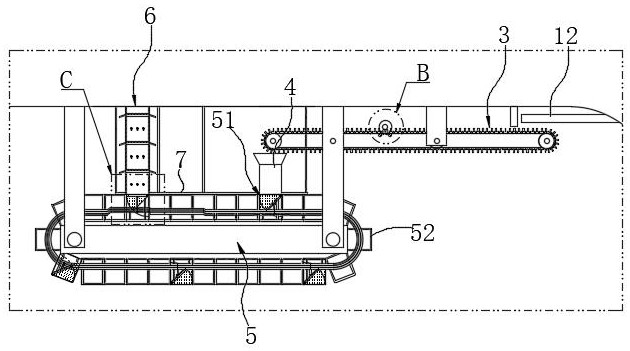

1.一種農村污水一體化處理裝置，包括：用于儲存污水的調節池(1)和用于處理污水的設備本體(2)，且設備本體(2)和調節池(1)通過輸送泵(11)連通，其特征在于，還包括：第一鏈板輸送機(3)，設置于調節池(1)內，用于接收污水，并將污水過濾，得到殘?jiān)唤恿贤?/span>(4)，設置于第一鏈板輸送機(3)的下方，用于接收殘?jiān)�；第二鏈板輸送機(5)，設置于接料筒(4)的下方，用于轉運殘?jiān)环舛虏考?/span>(52)，設置于第二鏈板輸送機(5)上，用于封堵接料筒(4)；接收腔室(51)，設置于第二鏈板輸送機(5)上，且處于至少兩個封堵部件(52)之間；隨著第二鏈板輸送機(5)運動能夠周期性與接料筒(4)連通，并取走接料筒(4)中的定量殘?jiān)�；�?chǔ)料筒(6)，設置于第二鏈板輸送機(5)的上方，一端朝向第二鏈板輸送機(5)、另一端朝向地面，用于堆積接收腔室(51)中的殘?jiān)�；擋�?/span>(7)，設置于第二鏈板輸送機(5)的上方，用于封蓋接收腔室(51)；推料機構，設置于接收腔室(51)中，隨著第二鏈板輸送機(5)運動，能夠?qū)⒔邮涨皇?/span>(51)中的殘?jiān)上露系赝迫雰?chǔ)料筒(6)中。
2.根據權利要求1所述的農村污水一體化處理裝置，其特征在于，封堵部件(52)呈“∏”形。
3.根據權利要求1所述的農村污水一體化處理裝置，其特征在于，推料機構包括：擋塊(81)，設置于接收腔室(51)的底部；弧形面(811)，設置于擋塊(81)上；推板(82)，鉸接安裝于接收腔室(51)內，推板(82)的一端與接收腔室(51)的內壁面相切、另一端與弧形面(811)相切；至少四條導軌(83)，分別對稱設置于第二鏈板輸送機(5)的兩側；至少兩個支撐柱(84)，均設置于推板(82)遠離接收腔室(51)的一側，且支撐柱(84)的一端鉸接安裝于推板(82)上；至少四個導向柱(85)，分別對稱安裝于兩個支撐柱(84)上，一端固定安裝于支撐柱(84)上、另一端可滑動地安裝于導軌(83)中；導軌(83)包括：用于引導推板(82)做靠近接料筒(4)運動的上升段(831)、用于引導推板(82)做遠離接料筒(4)運動的下降段(832)和用于引導推板(82)保持不變的平行段；第二鏈板輸送機(5)能夠帶動推板(82)依次經過：水平段(833)、上升段(831)和下降段(832)，以此來引導推板(82)繞鉸接軸做圓周旋轉運動，帶動推板(82)向靠近/遠離儲料筒(6)的方向運動。
4.根據權利要求3所述的農村污水一體化處理裝置，其特征在于，在接料筒(4)和儲料筒(6)之間，在導軌(83)上還設置有用于引導擋推板(82)和擋板(7)擠壓殘?jiān)臄D壓段(834)。
5.根據權利要求1所述的農村污水一體化處理裝置，其特征在于，在儲料筒(6)內的不同高度處安裝有若干個用于將殘?jiān)謱硬⒁龑?dǎo)水分流出的瀝水組件，瀝水組件包括：若干個導流柱(91)，兩端均固定安裝于儲料筒(6)的內壁面上；漏水孔(92)，沿導流柱(91)的軸向方向，開設于導流柱(91)內；導流孔(93)，沿漏水孔(92)的徑向方向，開設于導流柱(91)上，一端開口與殘?jiān)佑|、另一端開口與漏孔連通；導流管(94)，安裝于儲料筒(6)的外壁面上，一端與漏水孔(92)連通、另一端朝遠離儲料筒(6)的方向延伸。
6.根據權利要求5所述的農村污水一體化處理裝置，其特征在于，導流柱(91)包括：沿儲料筒(6)的高度方向，交錯安裝的第一導流柱(91)和第二導流柱(91)；其中，若干根第一導流柱(91)沿儲料筒(6)的長度方向安裝，若干根第二導流柱(91)沿儲料筒(6)的寬度方向安裝。
7.根據權利要求5所述的農村污水一體化處理裝置，其特征在于，導流柱(91)的橫截面呈菱形；其中，導流柱(91)外壁面包括：用于引導殘?jiān)闲械南聝A斜面(911)和用于承載殘?jiān)糠种亓Φ纳蟽A斜面(912)。
8.根據權利要求1所述的農村污水一體化處理裝置，其特征在于，還包括：若干個安裝板(10)，沿第二鏈板輸送機(5)的寬度方向，豎直安裝于每個第二鏈板輸送機(5)的鏈板的兩側上；第二鏈板輸送機(5)的鏈板的表面、安裝板(10)的表面和封堵部件(52)的表面之間形成接收腔室(51)。
9.根據權利要求1所述的農村污水一體化處理裝置，其特征在于，還包括：若干個隔板(101)，分別豎直安裝于每個第一鏈板輸送機(3)的鏈板上，在任意兩個鏈板之間形成有放置殘?jiān)膬?chǔ)料空腔；第一導向鏈輪(102)，設置于第一鏈板輸送機(3)的上方，用于引導鏈板下行，使得隔板(101)傾斜，以此來帶動兩個隔板(101)做相互靠近的運動，并將隔板(101)之間的殘?jiān)M(jìn)行擠壓、脫水；第二導向鏈輪(103)，設置于鏈板遠離第一導向鏈輪(102)的一側，用于支撐鏈板。
10.一種基于權利要求1-9任一所述的農村污水一體化處理裝置的處理方法，其特征在于，包括以下步驟：S1.將污水通過排污管(12)送入調節池(1)中；S2.通過第一鏈板輸送機(3)接收污水，并將污水過濾，攔截得到殘?jiān)贿^(guò)濾后的污水通過輸送泵(11)送入設備本體(2)中，在設備本體(2)中污水依次經過：初沉池(21)、缺氧池(22)、好氧池(23)和消毒池(24)；S3.第一鏈板輸送機(3)將殘?jiān)^續運輸，在重力的作用下，第一鏈板輸送機(3)上的殘?jiān)袈湓诘诙湴遢斔蜋C(jī)(5)，并通過第二鏈板輸送機(5)將殘?jiān)騼?chǔ)料筒(6)運輸；S4.在第二鏈板輸送機(5)上設置有推料機構，第二鏈板輸送機(5)帶動殘?jiān)拷鼉?chǔ)料筒的同時，推料機構將殘?jiān)上露系赝迫雰?chǔ)料筒(6)中；S5.重復S1-S4，在儲料筒(6)中的殘?jiān)瓿蔀r水工作，并不斷上行，直至出料。
發明內容
針對現有技術中的上述問題，本發明提供了一種農村污水一體化處理裝置及其處理方法，其目的在于，保證污水中殘?jiān)鼮r水效率，提升農村污水處理效率。
為了達到上述發明目的，本發明采用的技術方案如下：
提供一種農村污水一體化處理裝置，包括：用于儲存污水的調節池和用于處理污水的設備本體，且設備本體和調節池通過輸送泵連通，第一鏈板輸送機，設置于調節池內，用于接收污水，并將污水過濾，得到殘?jiān)唤恿贤�，設置于第一鏈板輸送機的下方，用于接收殘?jiān)�；第二鏈板輸送機，設置于接料筒的下方，用于轉運殘?jiān)环舛虏考�，設置于第二鏈板輸送機上，用于封堵接料筒；接收腔室，設置于第二鏈板輸送機上，且處于至少兩個封堵部件之間；隨著第二鏈板輸送機運動能夠周期性與接料筒連通，并取走接料筒中的定量殘?jiān)粌?chǔ)料筒，設置于第二鏈板輸送機的上方，一端朝向第二鏈板輸送機、另一端朝向地面，用于堆積接收腔室中的殘?jiān)�；擋板，設置于第二鏈板輸送機的上方，用于封蓋接收腔室；推料機構，設置于接收腔室中，隨著第二鏈板輸送機運動，能夠?qū)⒔邮涨皇抑械臍堅上露系赝迫雰?chǔ)料筒中。
進一步地，封堵部件呈“∏”形。
進一步地，推料機構包括：擋塊，設置于接收腔室的底部；弧形面，設置于擋塊上；推板，鉸接安裝于接收腔室內，推板的一端與接收腔室的內壁面相切、另一端與弧形面相切；至少四條導軌，分別對稱設置于第二鏈板輸送機的兩側；至少兩個支撐柱，均設置于推板遠離接收腔室的一側，且支撐柱的一端鉸接安裝于推板上；至少四個導向柱，分別對稱安裝于兩個支撐柱上，一端固定安裝于支撐柱上、另一端可滑動地安裝于導軌中；導軌包括：用于引導推板做靠近接料筒運動的上升段、用于引導推板做遠離接料筒運動的下降段和用于引導推板保持不變的水平段833；第二鏈板輸送機能夠帶動推板依次經過：水平段833、上升段和下降段，以此來引導推板繞鉸接軸做圓周旋轉運動，帶動推板向靠近/遠離儲料筒的方向運動。
進一步地，在接料筒和儲料筒之間，在導軌上還設置有用于引導擋推板和擋板擠壓殘?jiān)臄D壓段。
進一步地，在儲料筒內的不同高度處安裝有若干個用于將殘?jiān)謱硬⒁龑?dǎo)水分流出的瀝水組件，瀝水組件包括：若干個導流柱，兩端均固定安裝于儲料筒的內壁面上；漏水孔，沿導流柱的軸向方向，開設于導流柱內；導流孔，沿漏水孔的徑向方向，開設于導流柱上，一端開口與殘?jiān)佑|、另一端開口與漏孔連通；導流管，安裝于儲料筒的外壁面上，一端與漏水孔連通、另一端朝遠離儲料筒的方向延伸。
進一步地，導流柱包括：沿儲料筒的高度方向，交錯安裝的第一導流柱和第二導流柱；其中，若干根第一導流柱沿儲料筒的長度方向安裝，若干根第二導流柱沿儲料筒的寬度方向安裝。
進一步地，導流柱的橫截面呈菱形；其中，導流柱外壁面包括：用于引導殘?jiān)闲械南聝A斜面和用于承載殘?jiān)糠种亓Φ纳蟽A斜面。
進一步地，該裝置還包括：若干個安裝板，沿第二鏈板輸送機的寬度方向，豎直安裝于每個第二鏈板輸送機的鏈板的兩側上；第二鏈板輸送機的鏈板的表面、安裝板的表面和封堵部件的表面之間形成接收腔室。
進一步地，該裝置還包括：若干個隔板，分別豎直安裝于每個第一鏈板輸送機的鏈板上，在任意兩個鏈板之間形成有放置殘?jiān)膬?chǔ)料空腔；第一導向鏈輪，設置于第一鏈板輸送機的上方，用于引導鏈板下行，使得隔板傾斜，以此來帶動兩個隔板做相互靠近的運動，并將隔板之間的殘?jiān)M(jìn)行擠壓、脫水；第二導向鏈輪，設置于鏈板遠離第一導向鏈輪的一側，用于支撐鏈板。
一種農村污水一體化處理裝置的處理方法，包括以下步驟：S1.將污水通過排污管送入調節池中；S2.通過第一鏈板輸送機接收污水，并將污水過濾，攔截得到殘?jiān)�；過濾后的污水通過輸送泵送入設備本體中，在設備本體中污水依次經過：初沉池、缺氧池、好氧池和消毒池；S3.第一鏈板輸送機將殘?jiān)^續運輸，在重力的作用下，第一鏈板輸送機上的殘?jiān)袈湓诘诙湴遢斔蜋C(jī)，并通過第二鏈板輸送機將殘?jiān)騼?chǔ)料筒運輸；S4.在第二鏈板輸送機上設置有推料機構，第二鏈板輸送機帶動殘?jiān)拷鼉?chǔ)料筒的同時，推料機構將殘?jiān)上露系赝迫雰?chǔ)料筒中；S5.重復S1-S4，在儲料筒中的殘?jiān)瓿蔀r水工作，并不斷上行，直至出料。
本發明的有益效果為：在本發明中，通過設置第一鏈板輸送機，能夠?qū)ξ鬯械臍堅M(jìn)行初步過濾，攔截得到污水中的殘?jiān)�；還設置有第二鏈板輸送機，在第二鏈板輸送機上設置有能夠與接料筒周期性連通的接收腔室，通過第二鏈板輸送機將殘?jiān)騼?chǔ)料筒周期性定量轉運；設置有推料機構，設置于接收腔室中，隨著第二鏈板輸送機運動，能夠?qū)⒔邮涨皇抑械臍堅上露系赝迫雰?chǔ)料筒中。通過使用本發明，能夠有效將污水中的固體殘?jiān)M(jìn)行攔截、過濾，將得到的殘?jiān)上露系厮屯鶅?chǔ)料筒中；污水過濾新得到新殘?jiān)冀K堆放在之前得到的舊殘?jiān)南路剑職堅鼮r出的水分不會再流到舊殘?jiān)�，這樣能夠有效保證殘?jiān)臑r水效率，提升了農村污水的處理速度。
（發明人：李桂雙;王存文;王興歡）
