公布日：2023.12.08
申請日：2022.05.26
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F3/34(2023.01)I;C02F101/16(2006.01)N;C02F1/00(2023.01)N
摘要
本申請涉及一種基于好氧脫氮菌的MBBR污水處理系統及其工藝，涉及污水處理的領域，基于好氧脫氮菌的MBBR污水處理系統，包括依次連通的凈化單元、脫氮單元和沉淀池；凈化單元內填充有懸浮填料，凈化單元內投放有好氧反硝化菌活化菌液，好氧反硝化菌生長在懸浮填料上形成微生物膜，凈化單元內設有曝氣裝置；脫氮單元內也填充有懸浮填料，脫氮單元內投放有異養氨氧化菌活化菌液，異養氨氧化菌生長在懸浮填料上形成微生物膜，脫氮單元內也設有曝氣裝置�；诤醚趺摰�MBBR污水處理工藝，包括以下步驟：S1、凈化處理；S2、脫氮處理；S3、沉淀處理；S4、凈水排放；本申請具有改善了污水處理過程中臭氣的產生問題，保證污水處理良好的周邊環境的效果。
權利要求書

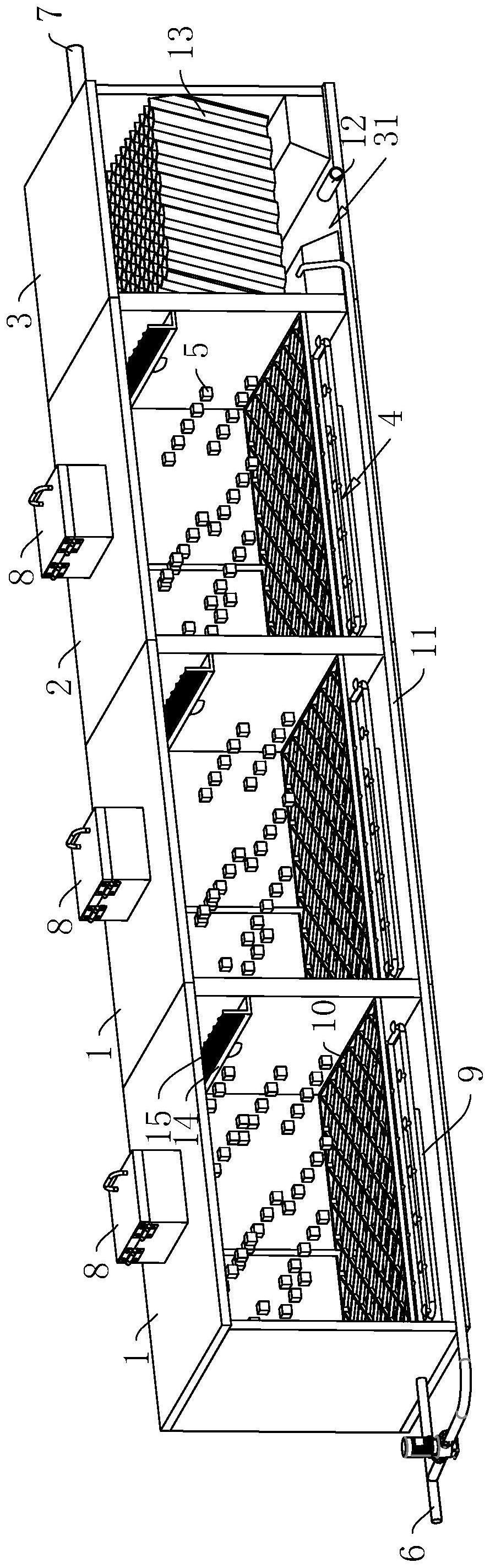

1.一種基于好氧脫氮菌的MBBR污水處理系統，其特征在于：包括依次連通的凈化單元(1)、脫氮單元(2)和沉淀池(3)；凈化單元(1)內填充有懸浮填料(5)，所述凈化單元(1)內還投放有好氧反硝化菌活化菌液，所述凈化單元(1)內設有曝氣裝置(4)；所述脫氮單元(2)內也填充有懸浮填料(5)，所述脫氮單元(2)內還投放有異養氨氧化菌活化菌液，所述脫氮單元(2)內也設有曝氣裝置(4)。
2.根據權利要求1所述的基于好氧脫氮菌的MBBR污水處理系統，其特征在于：所述凈化單元(1)設有兩個，兩個凈化單元(1)相連通，一個凈化單元(1)與脫氮單元(2)相連通。
3.根據權利要求1所述的基于好氧脫氮菌的MBBR污水處理系統，其特征在于：所述懸浮填料(5)的體積占凈化單元(1)/脫氮單元(2)容積的10-40%。
4.根據權利要求1所述的基于好氧脫氮菌的MBBR污水處理系統，其特征在于：所述沉淀池(3)和所述凈化單元(1)之間設有回流管(11)，所述回流管(11)的兩端分別與沉淀池(3)和凈化單元(1)相連通。
5.根據權利要求1所述的基于好氧脫氮菌的MBBR污水處理系統，其特征在于：所述沉淀池(3)內傾斜設置有用于使污泥沉積的斜管填料(13)。
6.根據權利要求1所述的基于好氧脫氮菌的MBBR污水處理系統，其特征在于：所述曝氣裝置(4)設于凈化單元(1)/脫氮單元(2)的底部，所述凈化單元(1)/脫氮單元(2)內設有篩網(10)，所述篩網(10)位于曝氣裝置(4)上方且用于隔擋懸浮填料(5)。
7.采用權利要求1-6中任一項所述的基于好氧脫氮菌的MBBR污水處理系統的處理工藝，其特征在于：包括以下步驟：S1、凈化處理：將污水導入凈化單元(1)，凈化處理4-8h，凈化處理過程中，向凈化單元(1)中加入好氧反硝化菌活化菌液；S2、脫氮處理：經過凈化處理的污水流入脫氮單元(2)，脫氮處理2-5h，脫氮處理過程中，向脫氮單元(2)中加入異養氨氧化菌活化菌液；S3、沉淀處理：將脫氮處理后的污水輸入沉淀池(3)，沉淀處理1.5-3.5h；S4、凈水排放：將沉淀池(3)上層的凈水排出。
8.根據權利要求7所述的基于好氧脫氮菌的MBBR污水處理工藝，其特征在于：所述好氧反硝化菌為假單胞菌屬、產堿桿菌屬、副球菌屬和芽孢桿菌屬中的一種或多種；所述異養氨氧化菌為諾卡氏菌屬、芽孢桿菌屬和假單胞菌屬中的一種或多種。
9.根據權利要求7所述的基于好氧脫氮菌的MBBR污水處理工藝，其特征在于：所述好氧反硝化菌活化菌液的制備方法為：1）、將30-50份的清水加熱至20-35℃；2）、將1-3份惡臭假單胞菌原液、4-7份葡萄糖、0.1-0.3份酵母浸粉倒入加熱后的清水中攪拌2-5h，且攪拌過程中維持混合液的溶氧量在2-3mg/L，得好氧反硝化菌活化菌液。
10.根據權利要求7所述的基于好氧脫氮菌的MBBR污水處理工藝，其特征在于：所述異養氨氧化菌活化菌液的制備方法為：步驟一、將30-50份的清水加熱至20-35℃；步驟二、將1-3份地衣芽孢桿菌菌粉、4-7份葡萄糖、0.3-0.6份淀粉倒入加熱后的清水中攪拌2-5h，且攪拌過程中維持混合液的溶氧量在2-3mg/L，得異養氨氧化菌活化菌液。
發明內容
為了改善了污水處理過程中臭氣的產生問題，保證污水處理良好的周邊環境，本申請?zhí)峁┮环N基于好氧脫氮菌的MBBR污水處理系統及其工藝。
第一方面，本申請?zhí)峁┮环N基于好氧脫氮菌的MBBR污水處理系統，采用如下的技術方案：一種基于好氧脫氮菌的MBBR污水處理系統，包括依次連通的凈化單元、脫氮單元和沉淀池；凈化單元內填充有懸浮填料，所述凈化單元內還投放有好氧反硝化菌活化菌液，所述凈化單元內設有曝氣裝置；所述脫氮單元內也填充有懸浮填料，所述脫氮單元內還投放有異養氨氧化菌活化菌液，所述脫氮單元內也設有曝氣裝置。
通過采用上述技術方案，污水流入凈化單元，凈化單元中添加好氧反硝化菌能夠提高懸浮填料上的好氧反硝化菌的比例，提高凈化單元中反硝化效果，從而去除污水中絕大多數BOD和氨氮，經凈化單元凈化后的污水流入脫氮單元，脫氮單元內添加的異養氨氧化菌能夠提高懸浮填料上異養氨氧化菌的比例，增強脫氮單元中氨氧化作用，提高脫氮效果，從而進一步去除污水中氨氮，經脫氮單元處理后的污水流入沉淀池內進行沉淀，干凈的水排出；此過程不需要厭氧處理，即可對污水進行凈化處理，大大的減少臭氣的產生，保證污水處理良好的周邊環境。
好氧反硝化菌和異養氨氧化菌能夠附著在懸浮填料的外部，懸浮填料的內部則生長一些厭氧菌或兼氧菌，使凈化單元和脫氮單元能夠同時進行硝化反應和反硝化反應，從而提高污水中氨氮的去除效果；曝氣裝置能夠增加凈化單元和脫氮單元污水中的溶氧量，同時也能夠驅動懸浮填料不斷運動，從而提高微生物的凈化效率。
可選的，所述凈化單元設有兩個，兩個凈化單元相連通，一個凈化單元與脫氮單元相連通。
通過采用上述技術方案，兩個凈化單元能夠重復對污水中的BOD和氨氮進行去除，提高污水的凈化效果。
可選的，所述懸浮填料的體積占凈化單元/脫氮單元容積的10-40%。
通過采用上述技術方案，有利于保證凈化單元和脫氮單元良好的凈化效果，懸浮填料體積過少時，不能夠?qū)ξ鬯M(jìn)行充分的凈化，懸浮填料體積過大時，則不利于懸浮填料在凈化單元或脫氮單元中發生充分懸浮而降低凈化效率。
可選的，所述沉淀池和所述凈化單元之間設有回流管，所述回流管的兩端分別與沉淀池和凈化單元相連通。
通過采用上述技術方案，當沉淀池中處理完成后的污水總氮含量不達標時，可以通過回流管導入凈化單元對污水進行第二次的處理，保證污水凈化的效果。
可選的，所述沉淀池內傾斜設置有用于使污泥沉積的斜管填料。
通過采用上述技術方案，流入沉淀池中的污水經斜管填料能夠?qū)⑽畚锝亓髟诔恋沓氐牡撞�，而干凈的水�?jīng)排水管排出，提高污水中污物的過濾效率。
可選的，所述曝氣裝置設于凈化單元/脫氮單元的底部，所述凈化單元/脫氮單元內設有篩網，所述篩網位于曝氣裝置上方且用于隔擋懸浮填料。
通過采用上述技術方案，篩網將懸浮填料和曝氣裝置分開，使懸浮填料不易卡停在曝氣裝置上，保證懸浮填料的正常工作。
第二方面，本申請?zhí)峁┮环N基于好氧脫氮菌的MBBR污水處理工藝，采用如下的技術方案：一種基于好氧脫氮菌的MBBR污水處理工藝，包括以下步驟：S1、凈化處理：將污水導入凈化單元，凈化處理4-8h，凈化處理過程中，向凈化單元中加入好氧反硝化菌活化菌液；S2、脫氮處理：經過凈化處理的污水流入脫氮單元，脫氮處理2-5h，脫氮處理過程中，向脫氮單元中加入異養氨氧化菌活化菌液；S3、沉淀處理：將脫氮處理后的污水輸入沉淀池，沉淀處理1.5-3.5h；S4、凈水排放：將沉淀池上層的凈水排出。
進一步優選的，步驟S1中，每隔1-2d向凈化單元中添加3-5kg好氧反硝化菌活化菌液；步驟S2中，每隔1-2d向脫氮單元中添加3-5kg異養氨氧化菌活化菌液。有利于保證凈化單元和脫氮單元中菌類的數量，從而更加充分的去除污水中的BOD和氨氮。
通過采用上述技術方案，污水經過凈化單元去除絕大多數的BOD和氨氮，脫氮單元進一步去除污水中氨氮，從而對污水中的碳、氮進行充分消解，完成污水的凈化，不產生臭氣，保證污水處理周圍良好的環境。
可選的，所述好氧反硝化菌為假單胞菌屬、產堿桿菌屬、副球菌屬和芽孢桿菌屬中的一種或多種；所述異養氨氧化菌為諾卡氏菌屬、芽孢桿菌屬和假單胞菌屬中的一種或多種進一步優選的，所述好氧反硝化菌為惡臭假單胞菌，所述異養氨氧化菌為地衣芽孢桿菌。
通過采用上述技術方案，當好氧反硝化菌采用假單胞菌屬、產堿桿菌屬、副球菌屬和芽孢桿菌屬中的一種或多種、異養氨氧化菌采用諾卡氏菌屬、芽孢桿菌屬和假單胞菌屬中的一種或多種時，凈化單元和脫氮單元中的溶氧量不高于2mg/L即可滿足微生物的凈化需求，從而降低污水處理的能耗成本。
可選的，所述好氧反硝化菌活化菌液的制備方法為：1）、將30-50份的清水加熱至20-35℃；2）、將1-3份惡臭假單胞菌原液、4-7份葡萄糖、0.1-0.3份酵母浸粉倒入加熱后的清水中攪拌2-5h，且攪拌過程中維持混合液的溶氧量在2-3mg/L，得好氧反硝化菌活化菌液；可選的，所述異養氨氧化菌活化菌液的制備方法為：步驟一、將30-50份的清水加熱至20-35℃；步驟二、將1-3份地衣芽孢桿菌菌粉、4-7份葡萄糖、0.3-0.6份淀粉倒入加熱后的清水中攪拌2-5h，且攪拌過程中維持混合液的溶氧量在2-3mg/L，得異養氨氧化菌活化菌液。
通過采用上述技術方案，20-35℃的水溫有利于保持惡臭假單胞菌、地衣芽孢桿菌良好的生長環境，有利于微生物的繁殖，葡萄糖為惡臭假單胞菌、地衣芽孢桿菌提供碳源，有利于惡臭假單胞菌、地衣芽孢桿菌的繁殖；酵母浸粉能夠為惡臭假單胞菌培養提供全面均衡的營養，有利于惡臭假單胞菌的快速繁殖；葡萄糖為地衣芽孢桿菌提供生長所需的碳源，有利于地衣芽孢桿菌的快速繁殖；適宜的溶氧量有利于惡臭假單胞菌、地衣芽孢桿菌的生長和繁殖。
綜上所述，本申請包括以下至少一種有益技術效果：1.污水流入凈化單元，凈化單元中的好氧反硝化菌進行反硝化作用，能夠去除污水中絕大多數BOD和氨氮，經凈化單元凈化后的污水流入脫氮單元，脫氮單元內的異養氨氧化菌進行氨氧化作用，能夠進一步去除污水中氨氮，經脫氮單元處理后的污水流入沉淀池內進行沉淀，干凈的水排出；此過程不需要厭氧處理，即可對污水進行凈化處理，大大的減少臭氣的產生，保證污水處理良好的周邊環境；2.懸浮填料的體積占凈化單元/脫氮單元容積的10-40%，有利于保證凈化單元和脫氮單元良好的凈化效果，懸浮填料體積過少時，不能夠?qū)ξ鬯M(jìn)行充分的凈化，懸浮填料體積過大時，則不利于懸浮填料在凈化單元或脫氮單元中發生運動而降低凈化效率；3.當好氧反硝化菌采用假單胞菌屬、產堿桿菌屬、副球菌屬和芽孢桿菌屬中的一種或多種、異養氨氧化菌采用諾卡氏菌屬、芽孢桿菌屬和假單胞菌屬中的一種或多種時，凈化單元和脫氮單元中的溶氧量不高于2mg/L即可滿足微生物的凈化需求，從而降低污水處理的成本。
（發明人：趙永順;梅勇;蔣彥;陳正軍;石天成;吳嬌;胡連連;陳珊珊;邵志群;秦瑾）
